艾雷柯差压变送器计量校验校准操作流程压力建标推荐
为保障差压变送器的计量准确性与运行稳定性，确保其输出信号精准可靠，满足生产过程中压力参数的计量管控要求，特开展本次差压变送器校验工作。校验过程中，采用细微压轻泵ALKB201、精密数字压力计ALKC400T（差压型）作为核心校验工具，在温度、湿度符合计量校验要求的环境下，通过正压与负压的逐级升降压测试，精准记录各检定点电流值，确保其各项性能指标符合计量标准。

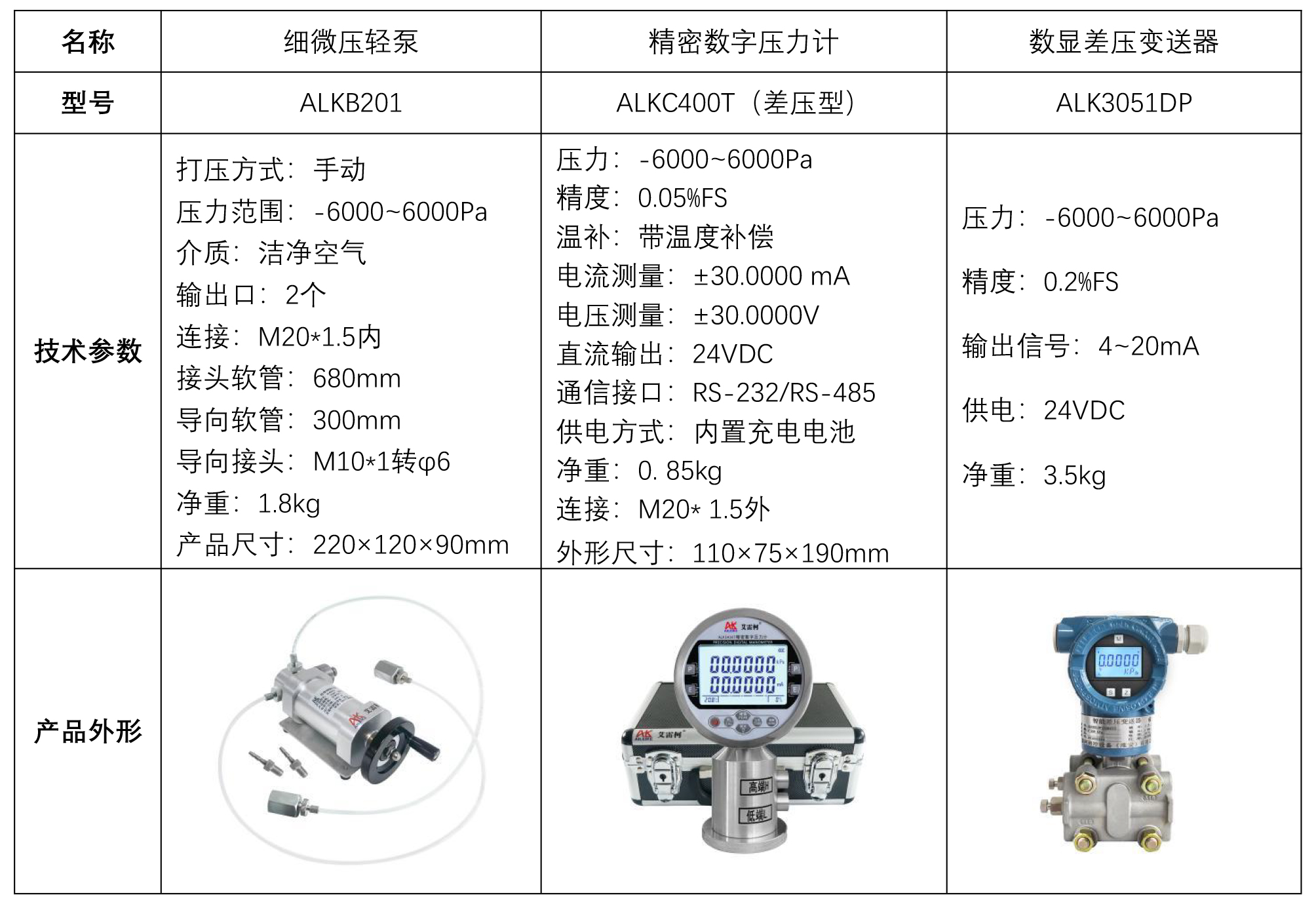

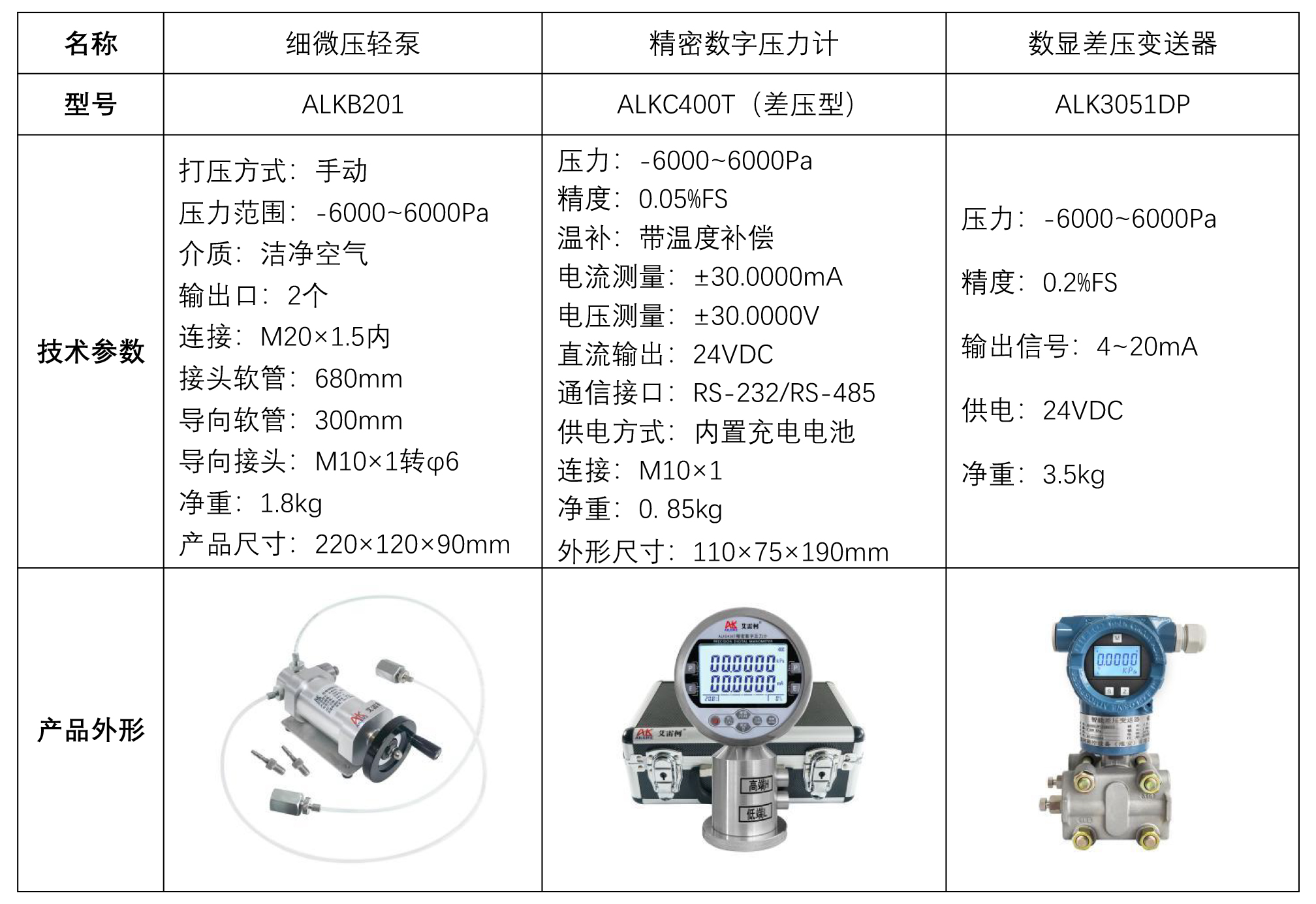

一、校验差压变送器工具
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
• 将差压变送器ALK3051DP和精密数字压力计ALKC400T（差压型，以下简称差压表）与细微压轻泵ALKB201输出口密封连接。
（1）差压表的高端与ALKB201其中一个输出口连接。
（2）差压变送器的高端与ALKB201另一个输出口连接。
• 接线说明：
（1）将差压表红色测试笔接在24V输出接口里，黑色测试笔接在电流接口里。
（2）另一端红色鳄鱼夹夹在变送器正极上，黑色鳄鱼夹夹在变送器负极上，差压表给变送器供电成功，同时在当前大气压下变送器压力值为0MPa时，差压表测出变送器的电流值为12mA。
（二）差压变送器正压校验过程
1、升压过程
• 先将ALKB201手柄逆时针调至不能调停止，再将精密微调逆时针调至合适位置，然后关闭泄压阀，接着使用手柄顺时针慢慢加压，加压至检定值左右停止，再使用精密微调顺时针调至检定值1500Pa，差压表测出差压变送器的电流值是14mA。
• 接着使用手柄顺时针慢慢加压，加压至检定值左右停止，再使用精密微调调至检定值3000Pa，电流值是16mA。
• 同样的操作，加压至检定值4500Pa、6000Pa，对应的电流值分别是18mA、20mA。
2、减压过程
• 先使用手柄逆时针慢慢减压，减压至检定值左右停止，再使用精密微调调至检定值4500Pa，差压表测出差压变送器的电流值是18mA。
• 同样的操作，减压至检定点3000Pa、1500Pa，对应的电流值分别是16mA、14mA。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
（三）差压变送器负压校验过程
1、升压过程
• 先将ALKB201手柄顺时针调至不能调停止，再将精密微调顺时针调至合适位置，然后关闭泄压阀，接着使用手柄逆时针慢慢加压，加压至检定值左右停止，再使用精密微调逆时针调至检定值-1500Pa，差压表测出差压变送器的电流值是10mA。
• 接着使用手柄逆时针慢慢加压，加压至检定值左右停止，再使用精密微调调至检定值-3000Pa，
电流值是8mA。
• 同样的操作，加压至检定值-4500Pa、-6000Pa，对应的电流值分别是6mA、4mA。
2、减压过程
• 先使用手柄顺时针慢慢减压，减压至检定值左右停止，再使用精密微调调至检定值-4500Pa，差压表测出差压变送器的电流值是6mA。
• 同样的操作，减压至检定点-3000Pa、-1500Pa，对应的电流值分别是8mA、10mA。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 操作应按照标准流程，ALKB201细微压轻泵加压减压需缓慢，避免压力冲击。
• 差压表接线需明确，严防接反。
• 校验点需待差压表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。
维护与校准周期
• 定期对精密数字压力计ALKC400T（差压型）进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 细微压轻泵长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
四、结语
本次差压变送器校验工作通过精密设备与规范操作，完成校验。正压与负压逐级升降压测试验证了仪表量程的准确性，确保输出信号的可靠性。过程中严格把控环境条件、接线规范及压力调节，实时记录稳定数据，校验结果符合技术要求。后续将持续执行定期维护与年度检定，确保设备长期稳定运行。
