HART压力变送器全量程检测计量校验及标准操作流程
为保障工业压力测量精准可靠，需定期对HART压力变送器开展标准化校验检测。本次采用ALKT511微压校准台、ALKC400E数字压力校验仪、ALK475TREX（中文版）手操器组成检测套装，针对全量程，开展正负压力双向校验。作业严控环境条件，规范线路连接，通过升压、降压往复测试，比对各点位压力数值与4~20mA 输出电流匹配度。发现零点、量程偏差时及时调校修正，校核回程误差，把控误差限值。全程依规操作、详实记录数据，同时做好设备定期检定与日常养护，有效校准仪表性能，保证变送器测量精度合格，为工业压力监控提供稳定准确的数据依据。

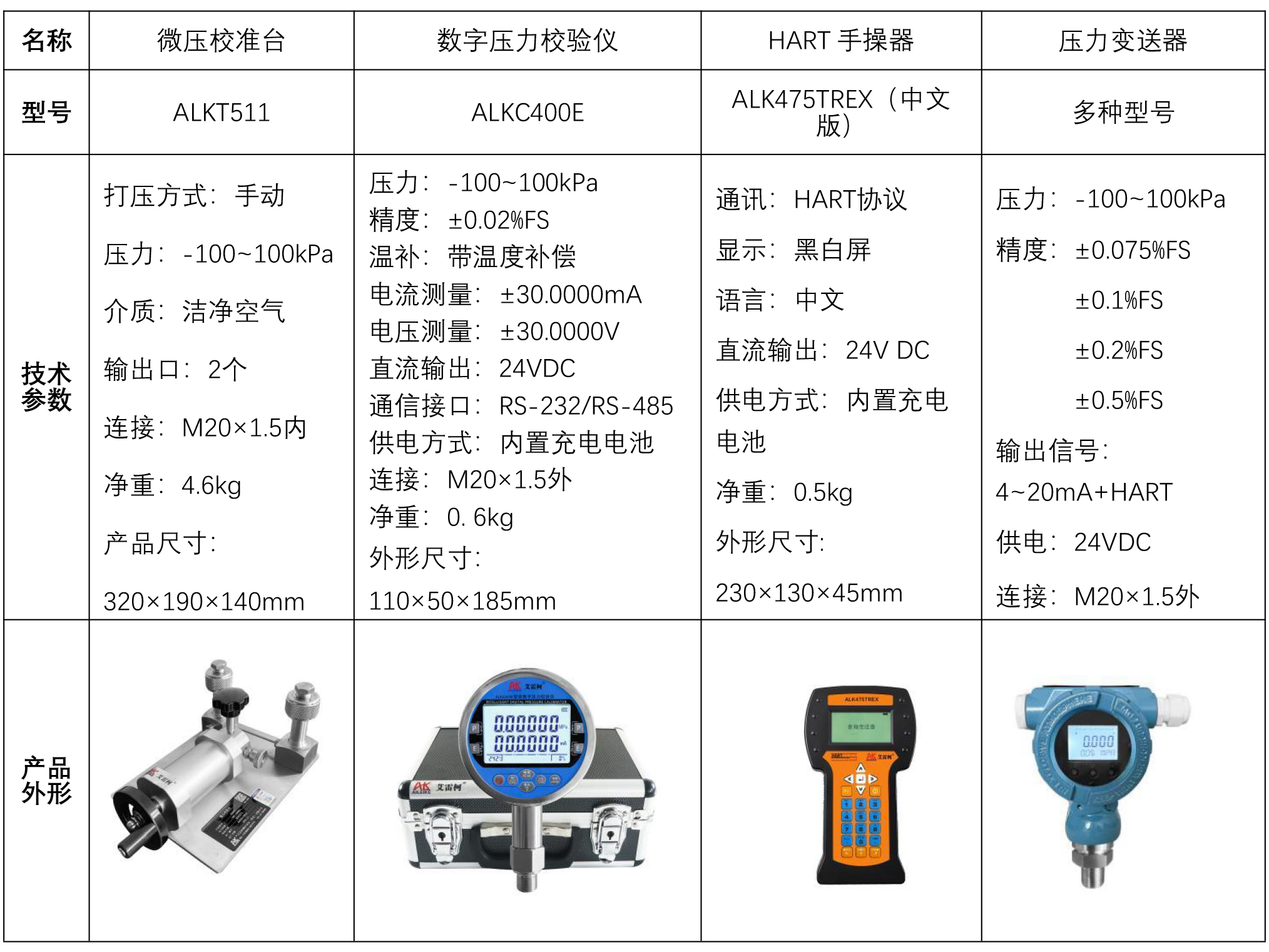

一、校验HART压力变送器工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
• 将压力变送器和数字压力校验仪ALKC400E与ALKT511输出口密封连接。

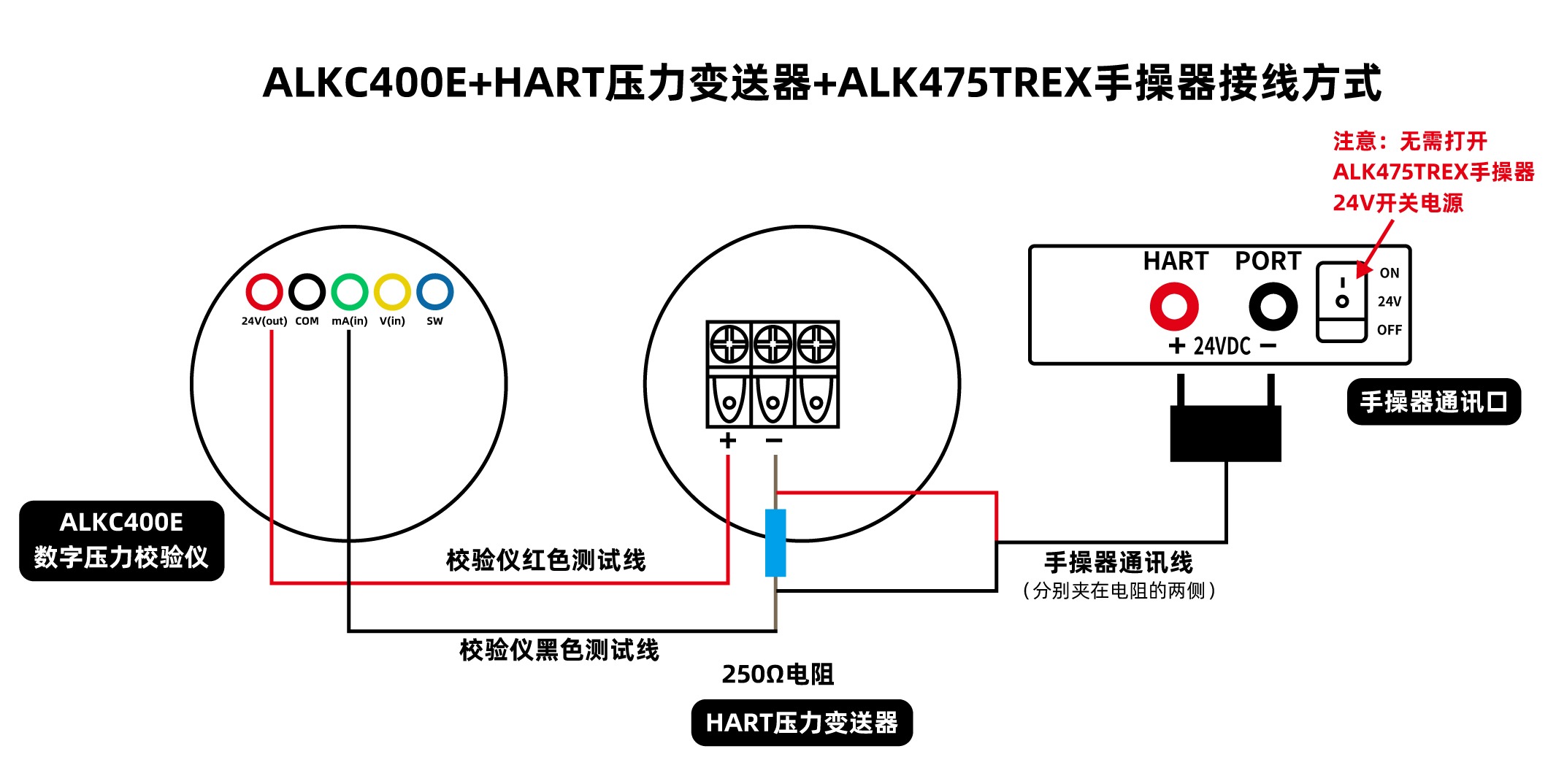

• 接线方式一（数字压力校验仪24V供电）：
（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极
（2）变送器负极连接250Ω电阻
（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧
（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端
（5）完成接线，形成闭合回路
接线图示（一）
• 接线方式二（ALK475TREX手操器24V供电）：
（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极
（2）黑色测试线接线：一端插入标准表公共端接口
（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起
（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源
接线图示（二）
• 变送器在当前大气压下显示为0，标准表测出变送器的电流值为12mA有偏差，接着拿出HART手操器校准变送器零点和电流。
（二）HART压力变送器正压校验校准过程
1、升压校准过程
• 先打开ALKT511稳压阀，将微调逆时针调至不能调停止，关闭泄压阀。
• 使用微调顺时针加压，加压至检定值50kPa，变送器测出的压力值与50kPa有偏差，标准表测出压力变送器的电流值16mA也有偏差，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于50kPa时选择低量程段微调，压力值高于50kPa时，选择高量程段微调，再按右键，输入压力值50kPa，最后再按右键确认，压力值和电流值同时校准成功。
• 同样的操作，使用微调顺时针加压，加压至检定值100kPa，电流值应是20mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 使用微调逆时针旋转减压至压力值50kPa，标准表测出压力变送器的电流值应是16mA，有偏差时，需拿出手操器校准压力值和电流值。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
（三）HART压力变送器负压校验校准过程
1、升压校准过程
• ALKT511稳压阀处于打开状态，将微调顺时针调至不能调停止，关闭泄压阀。
• 使用微调逆时针加压，加压至检定值-50kPa，变送器测出的压力值与-50kPa有偏差，标准表测出压力变送器的电流值8mA也有偏差，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低端微调或高端微调，变送器测出压力值低于-50kPa时选择低端微调，压力值高于-50kPa时，选择高端微调，再按右键，输入压力值-50kPa，最后再按右键确认，压力值和电流值校准成功。
• 同样的操作，使用微调逆时针加压，加压至检定值-100kPa，电流值应是4mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 使用微调顺时针旋转减压至压力值-50kPa，标准表测出压力变送器的电流值应是8mA，有偏差时，需拿出手操器校准压力值和电流值。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 校验时需注意，标准表的允差须小于被检表的允差，确保校验结果精准可靠，符合计量规范要求。
• 操作应按照标准流程，ALKT511微压校准台加压减压需缓慢，避免压力冲击。
• 数字压力检验仪ALKC400E与手操器通讯线接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。
维护与校准周期
• 定期对数字压力检验仪ALKC400E进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 微压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
四、结语
本次完成HART压力变送器全量程双向校验，全程把控接线、调压、参数修正等关键步骤，对比压力数值与电流输出匹配度，校核回程误差。标准化检测可及时排查仪表异常，修正零点与量程偏差，有效恢复设备测量精度。结合规范操作准则与周期性维保检定，能够长久维持仪器运行状态。校准合格的变送器可精准采集现场压力数据，适配工业监测与自控工况。
