压力传感器是工业生产中测压力参数的核心元件，其测量精度直接影响产品准确度，为确保传感器输出信号的准确性与可靠性，须定期进行校验。本文以 ALKPTS503压力传感器为校验主体，其4~20mA线性输出特性为评估基准，依托 ALK-T100液压校准台与ALKC400T精密数字压力计（带温补） 构建标准体系，详细介绍压力建标的标准化校验流程。内容涵盖环境要求、设备预检、接线方法、数据记录与误差分析，结合规范操作及定期维护校准，确保压力传感器示值准确、性能稳定性。

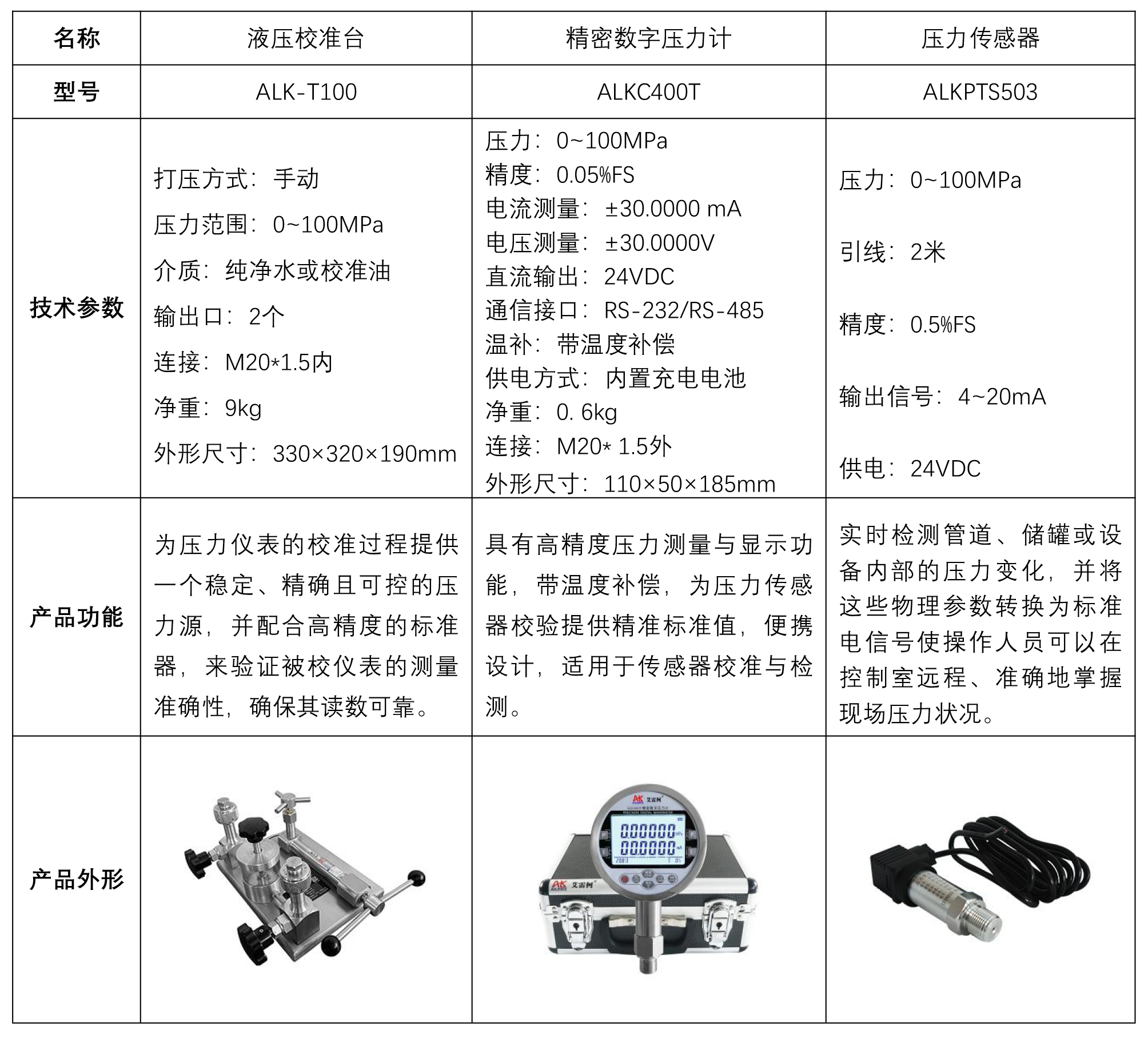

一、校验压力传感器工具
二、压力传感器校验规范要求
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 860-2015《压力传感器（静态）》，适用于静态压力传感器的初次检定、后续检定、使用中检验。能够感受压力信号，并按照一定规律将压力信号转换成可用的输出电信号的器件或装置。
关键校验原则与要求
• 环境条件：温度 (20±2)℃，湿度≤85%RH，无振动粉尘
• 校验流程：涵盖外观预检、正确接线（4-20mA）、升降压双向校准（零点、1/4 量程、1/2 量程、3/4 量程、满量程），待数值稳定后读数
• 精度指标：零点偏差≤±0.1mA，回程误差≤0.05%FS，示值误差符合等级要求
• 操作规范：操作时应确保管路密封无泄漏，读数待示值稳定后进行，校准过程中不得再调整零位
• 维护周期：精密数字压力计建议每年检定 1 次，使用频繁或环境恶劣时应适当缩短
• 记录数据：校验完成后记录测量不确定度，确保校验结果真实可靠。
三、操作流程详解
（一）前置准备工作
1、环境要求
• 温度要求：将校验现场温度控制在（20±2）℃、避免温度波动过大导致压力示值漂移、电子元件性能不稳定。
• 湿度要求：环境相对湿度需≤85%RH，且无凝露现象，保障ALK-T100液压校准台、ALKC400T精密数字压力计、ALKPTS503 压力传感器计量性能稳定，避免出现短路等问题。
• 确保现场无振动、粉尘及腐蚀性气体，为校验提供稳定的环境条件，避免环境因素影响校验精度。
2、设备外观与性能预检
• 液压校准台ALK-T100，外观检查无破损，管路连接牢固、畅通，无介质泄漏，打压杆摇动时顺畅无卡滞，输出接口密封件无老化。
• 精密数字压力计ALKC400T，外观无污渍破损，一键清零，示值无漂移，测量、供电及信号功能正常，参数设置符合检定要求。
• 压力传感器ALKPTS503，外观无锈蚀、无变形，线缆完好无破损，电气接线牢固可靠，信号输出稳定。
3、工具连接
• 将压力传感器ALKPTS503和精密数字压力计ALKC400T与ALK-T100输出口密封连接。
• 接线说明：
（1）将ALKC400T红色测试笔接在标准表24V输出接口里，黑色测试笔接在电流接口里。
（2）另一端红色鳄鱼夹夹在传感器红色线（正极）上，黑色鳄鱼夹夹在传感器蓝色线（负极）上，标准表ALKC400T与压力传感器已连接成功，同时在当前大气压下传感器压力值为0MPa时，标准表测出传感器的电流值为4mA，偏差≤±0.1mA，零点校准合格。
（二）压力传感器校验过程
1、升压过程
• 将液压校准台ALK-T100微调和打压杆摇到合适位置。（打压杆逆时针摇出，摇至合适位置，微调逆时针摇出，摇至不能摇停止）
• 顺时针缓慢摇动打压杆进行加压，加压至10~15MPa左右停止，使用微调阀顺时针调至检定点，检查标准器电流值。
• 后面直接使用微调阀调至各个检定点。
2. 线性验证（基于4-20mA线性输出标准）
选取零点（0MPa）、1/4 量程（25MPa）、1/2 量程（50MPa）、3/4 量程（75MPa）、满量程（100MPa）量程点依次校准，记录每个点的压力值与电流输出如下：
|
压力值（MPa） |
量程档位 |
理论输出电流（mA） |
|
0 |
零点 |
4.0 |
|
25 |
1/4 量程 |
8.0 |
|
50 |
1/2 量程 |
12.0 |
|
75 |
3/4 量程 |
16.0 |
|
100 |
满量程 |
20.0 |
3、减压过程
• 使用微调阀逆时针减压，调至各个检定点（满量程100MPa、3/4 量程75MPa、1/2 量程50MPa、1/4 量程25MPa及零点0MPa），每到一个检定点，待压力和电流稳定后再进行下一步操作。
• 记录各检定点的压力值与对应电流值，重点验证回差（升压与降压过程中，同一压力点对应的电流差值），确保回差≤0.05%FS（满量程），符合校验精度要求。
4、泄压过程
校验结束后，缓慢打开液压校准台ALK-T100泄压阀，逐步释放管路内压力，直至压力值降至0MPa，避免压力骤降损坏设备。
（三）数据记录与验收
1、校准记录
填写校准记录表，内容需完整、准确、清晰，具体包括：校验仪器型号、校准日期、校验现场环境参数（温度、湿度）、各校验点（升压、减压过程）的实测压力值、实测电流值，以及示值误差、回程误差等数值。
2、示值校准
按升压、减压过程依次在各校准点读取数据，记录标准器表示值。
3、误差分析与验收判定
• 示值误差计算：根据各检定点的实测电流值与理论输出电流值，计算示值误差，确保误差符合设备检定精度要求；
• 回程误差计算：根据升压、减压过程中同一检定点的实测电流差值，计算回程误差，需满足回程误差≤0.05%FS；
• 验收判定：若所有检定点的示值误差、回程误差均符合要求，且校准记录完整，判定该压力传感器校验合格；若存在任一指标不符合要求，需重新检查设备连接、环境条件或传感器性能，再次进行校验。
4、设备复位
校验验收完成后，打开液压校准台ALK-T100泄压阀，释放剩余压力。待标准表数值至零位，关闭标准表电源，断开设备连接，整理标准表通信线，取下标准表和压力传感器，将所有设备归位存放，做好设备清洁与维护，为下次校验做好准备。
四、注意事项
规范使用
• 操作应按照标准流程，ALK-T100加压减压需缓慢，避免压力冲击。
• 精密数字压力计ALKC400T接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。
维护与校准周期
• 定期对ALKC400T精密数字压力计进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 液压台长期不用需泄压后保存，倒出储液杯内液体，盖上布罩，以免尘埃进入仪器。
五、结语
压力传感器计量检定与建标是保障工业生产质量的关键环节。本文系统阐述了ALKPTS503压力传感器的建标标准及检定操作过程，从环境要求、设备预检与线性验证及多量程点检测，搭配液压校准台 ALK-T100 与精密数字压力计 ALKC400T 完成建标，使传感器示值精度与稳定性符合计量要求，确保建标工作的科学性、合规性与持续性，满足工业生产对压力测量的需求。
