压力开关是工业压力控制系统的核心元件，其动作值、复位值的精准性，决定设备运行的稳定性，定期开展校验、检测与测量工作尤为关键。为统一作业规范、保障设备性能达标，本规程依托ALKT511微压校准台与ALKC400E数字压力校验仪开展压力开关校验工作。全程严格遵循标准作业环境与操作流程，完成设备接线、参数整定，精准检测校核压力开关常开、常闭状态下的动作与复位参数，严控调压、读数等操作细节。同时明确校验仪器的检定与维护标准，确保校验数据精准可靠，规范高效完成校验作业，保障工业系统平稳运行。

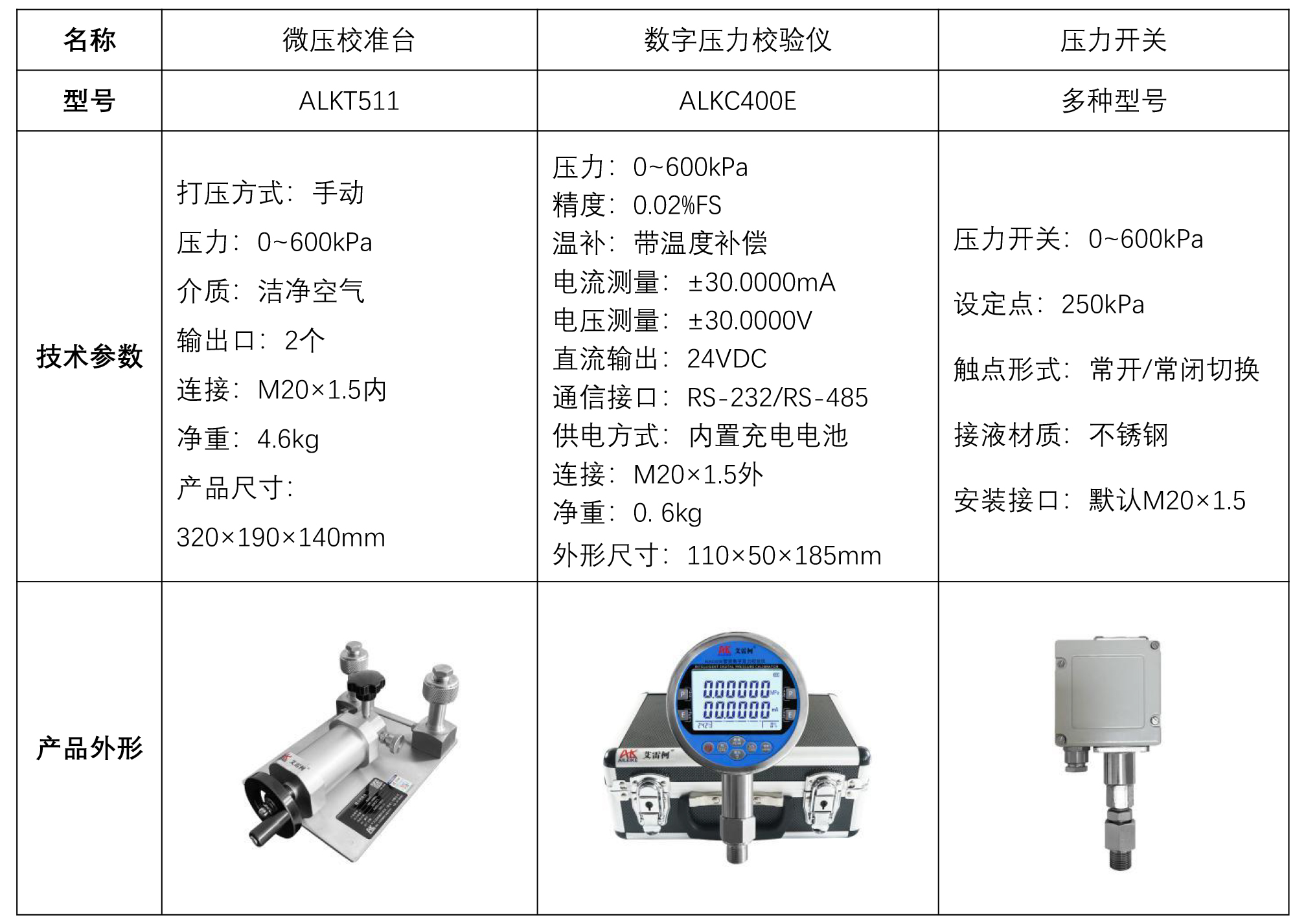

一、校验压力开关工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 544-2011《压力控制器》，适用于压力、真空、压力真空控制器（含机械式、电子式）的初次检定、后续检定、使用中检查，无需外部电源即可工作的压力控制装置，依靠压力变化直接驱动机械实现触点通断。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、工具连接

• 将压力开关和数字压力校验仪ALKC400E与ALKT511输出口密封连接，标准表ALKC400E按电测键，切换至压力开关测量模式。

• 压力开关预调：打开压力开关上方调节旋钮护盖，准备好调节工具，预留可顺时针（调大）/逆时针（调小）旋转调节行程，设置压力开关设定点。

• 接线说明：

（1）将ALKC400E红色测试笔接在标准表24V输出接口里，黑色测试笔接在压力开关测量接口里。

（2）另一端红色鳄鱼夹夹在压力开关公共端（COM），黑色鳄鱼夹夹在常开端/断（NC）或常闭端/通（NO）。

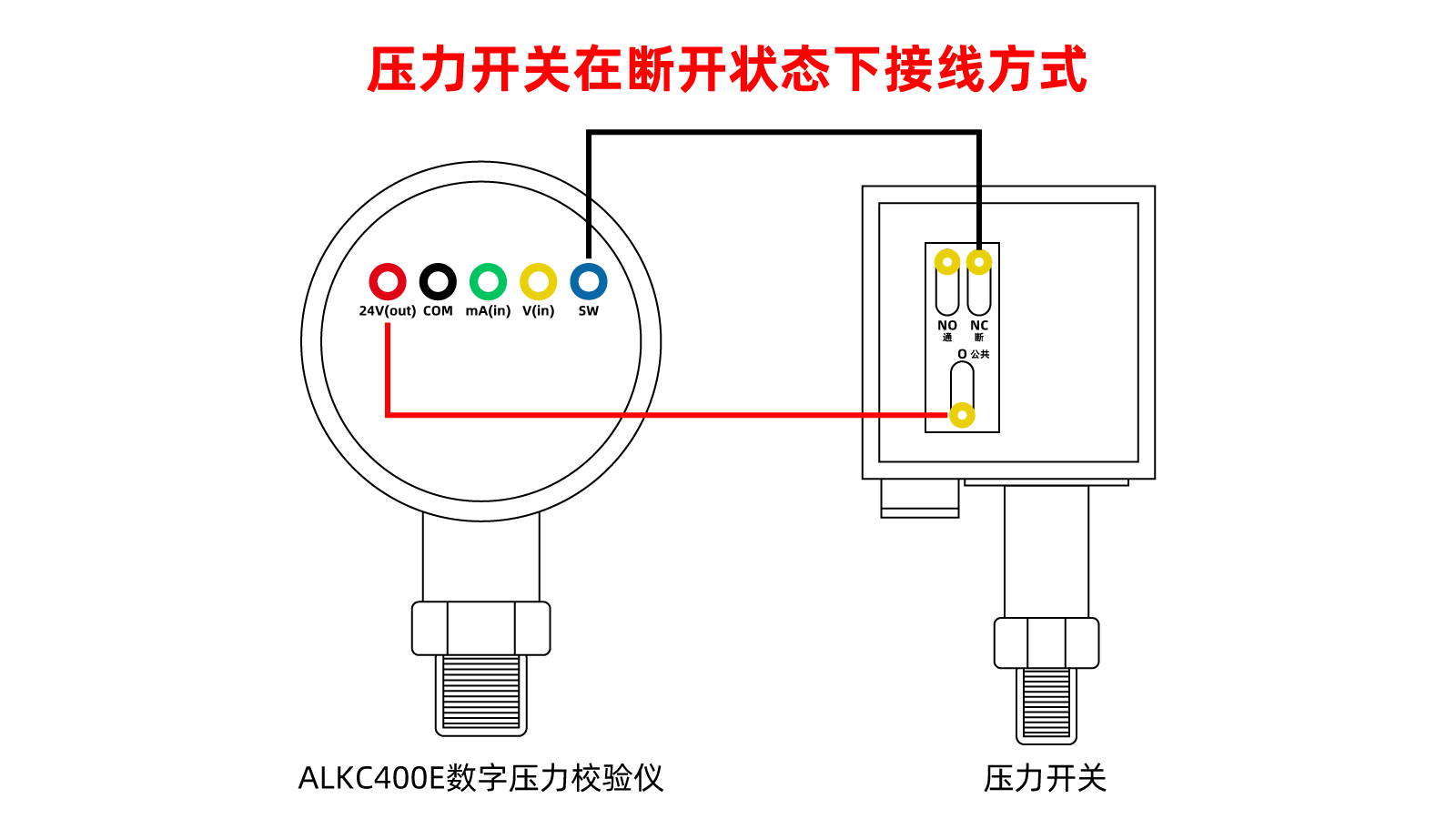

（3）现在先将黑色鳄鱼夹夹在常开端/断（NC），此时标准表 ALKC400E压力开关显示“-/-”符号，证明压力开关常开（断开）状态正常，接线无误。

（二）操作过程

核心整定步骤：根据目标设定压力250kPa，小幅旋转压力开关调节旋钮（顺时针增压、逆时针减压），配合校准台加压调试，将压力开关动作值精准整定至目标压力250kPa，整定完成后保持旋钮位置固定。

1、压力开关在常开状态下，闭合与断开检验过程

• 先打开ALKT511稳压阀，将微调逆时针调至不能调停止，关闭泄压阀。

• 使用微调顺时针加压，加压至开关闭合的上切值（动作值）250kPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“-/-”变为“--”符号，压力开关由断开状态切换为闭合状态，记录动作压力值。

• 继续使用微调逆时针减压，减至开关断开的下切值（复位值）240kPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“--”变回“-/-”符号，压力开关由闭合状态切换为断开状态，记录复位压力值。

• 检验完成，打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

2、压力开关在常闭状态下，闭合与断开检验过程

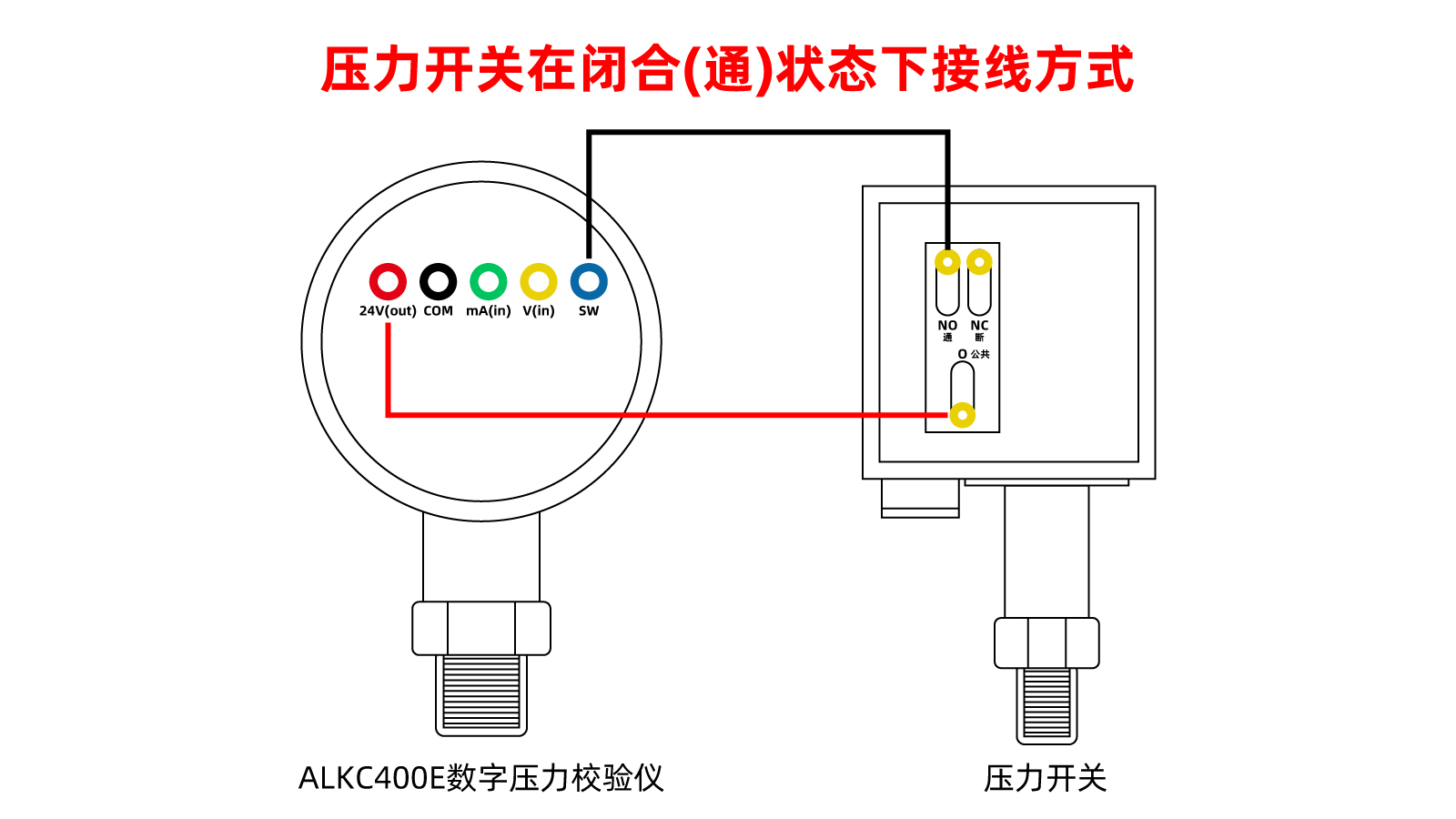

• 先将黑色鳄鱼夹夹在常闭端/通（NO），接着可以看到压力开关处在常闭状态中，标准表压力开关显示“--”闭合符号。

• 将微调逆时针调至不能调停止，关闭泄压阀。

• 使用微调顺时针加压，加压至开关断开的上切值（动作值）250kPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“--”变为“-/-”符号，压力开关由闭合状态切换为断开状态，记录动作压力值。

• 继续使用微调逆时针减压，减至开关闭合的下切值（复位值）240kPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“-/-”变为“--”符号，压力开关由断开状态恢复为闭合状态，记录复位压力值。

• 检验完成，打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

三、注意事项

规范使用

• 操作应按照标准流程，ALKT511微压校准台加压减压需缓慢，避免压力冲击。

• 数字压力校验仪ALKC400E接线需明确，严防接反。

• 校验点需待标准表数值稳定后读数，记录实时准确。

• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。

维护与校准周期

• 定期对数字压力校验仪ALKC400E进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 微压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。

四、结语

本次通过系统化测量、检测与校验作业，完成了压力开关全工况性能核验，精准整定并验证动作值、复位值两项核心参数，核查设备常开与常闭工况的触点动作性能。作业全过程标准化管控调压节奏、线路连接与数据采集等关键环节，有效规避人为误差，保障各项测量数据真实精准。依托规范的仪器检定与养护机制，持续保障校验工作的准确性。常态化开展压力开关校验检测，可有效排查设备性能偏移隐患，修正参数偏差，提升设备控制精度与运行可靠性，为工业压力控制系统稳定、高效运行提供坚实的技术保障。
