压力变送器（HART协议）作为工业自控系统核心仪表，其测量精度影响生产工艺与设备运行。为消除长期运行导致的偏差，确保测量误差≤0.05%FS，特制定本规程。采用ALKT9803液压校准台ALKC400E数字压力校验仪及ALK475TREX手操器，通过环境控制、规范接线、阶梯式加压（升压/降压校验）及数据记录等流程，精准校准零点与量程，验证压力-电流关系及回差。操作强调缓慢加压、稳定读数，同步结合HART手操器在线修正参数，科学校验保障仪表稳定性。

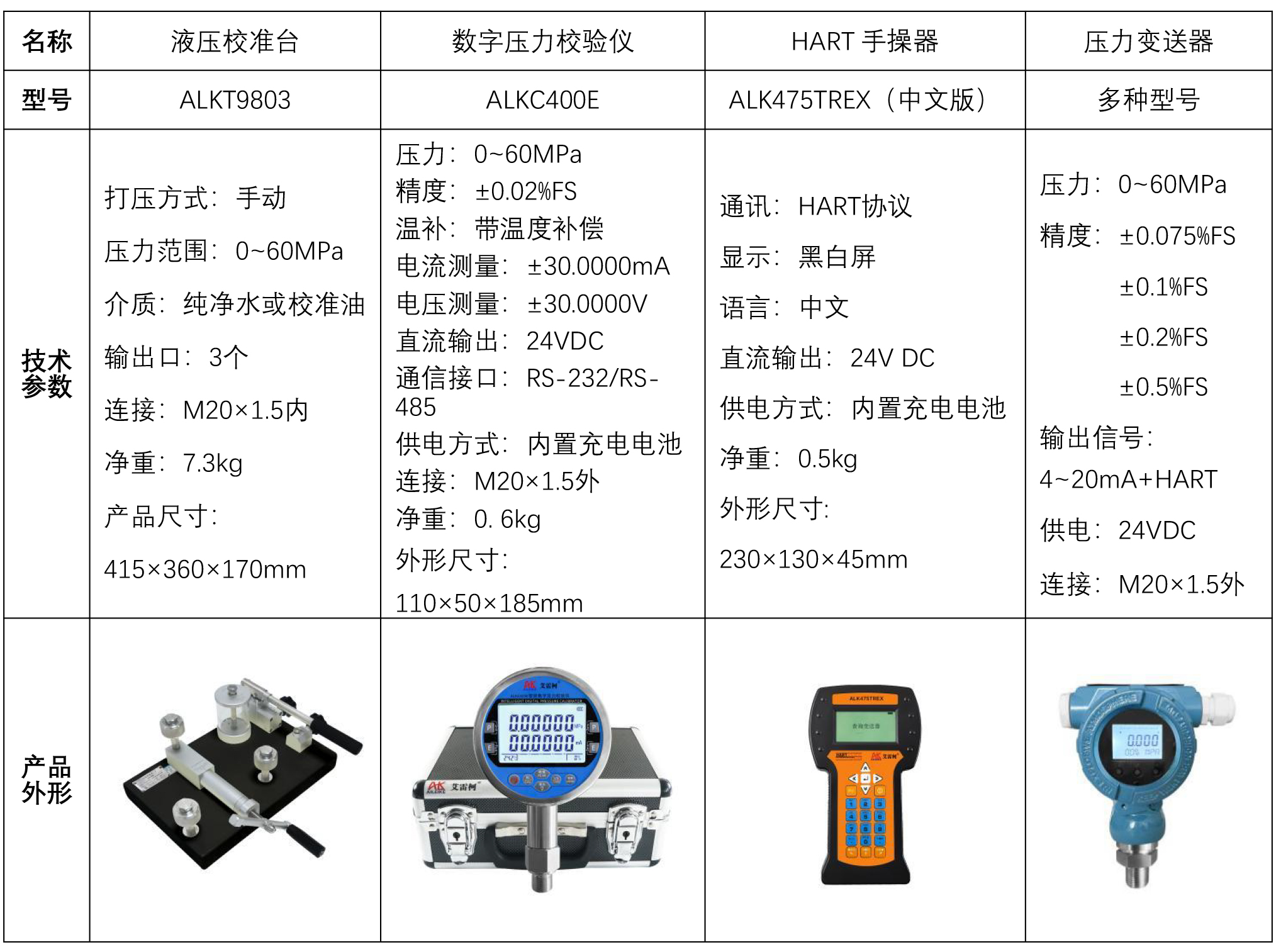

一、校验压力变送器（HART协议）工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、液压台注液加压导通

• 准备好传压介质（纯净水或校准油）和注射器。

• 先将ALKT9803储液杯上的排气旋钮拧下来，使用注射器吸取介质，将介质注入储液杯内，注入足够的介质（介质不低于三分之二），注液完成后，最后将旋钮拧紧即可。

• 接着将液压台内多余的气体排出。先将三个输出口堵头拧下来，再松开注液口上的旋钮，然后打开截止阀（松开半圈即可），将微调逆时针调至不能调停止，关闭泄压阀。接着使用手压杆加压，使导压液压至三个输出口。

3、工具连接

• 将压力变送器和数字压力校验仪ALKC400E与ALKT9803输出口密封连接，另外一个用堵头拧紧。

• 接线方式一（数字压力校验仪24V供电）：

（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极

（2）变送器负极连接250Ω电阻

（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧

（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端

（5）完成接线，形成闭合回路

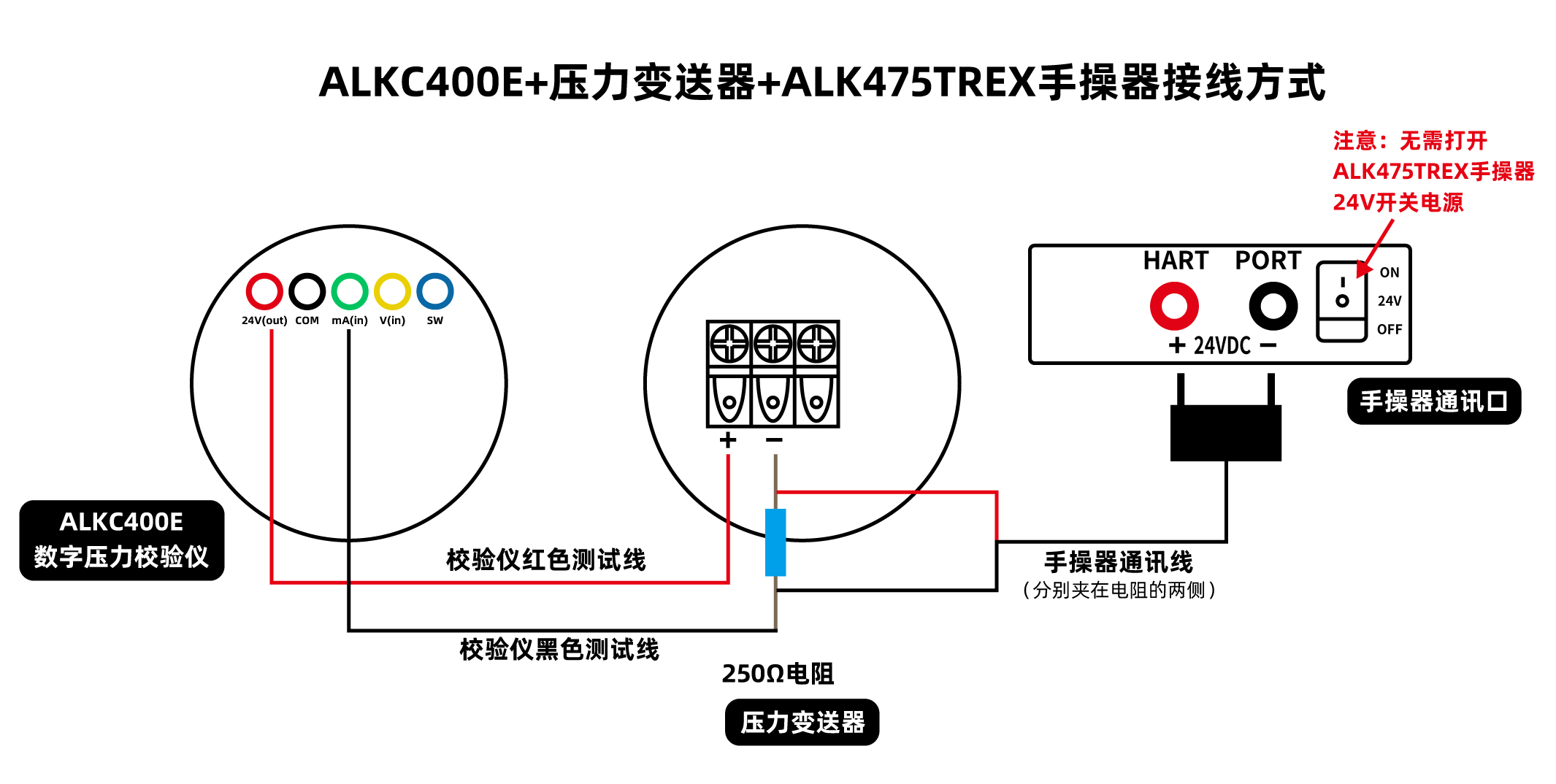

接线图示（一）

• 接线方式二（ALK475TREX手操器24V供电）：

（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极

（2）黑色测试线接线：一端插入标准表公共端接口

（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起

（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源

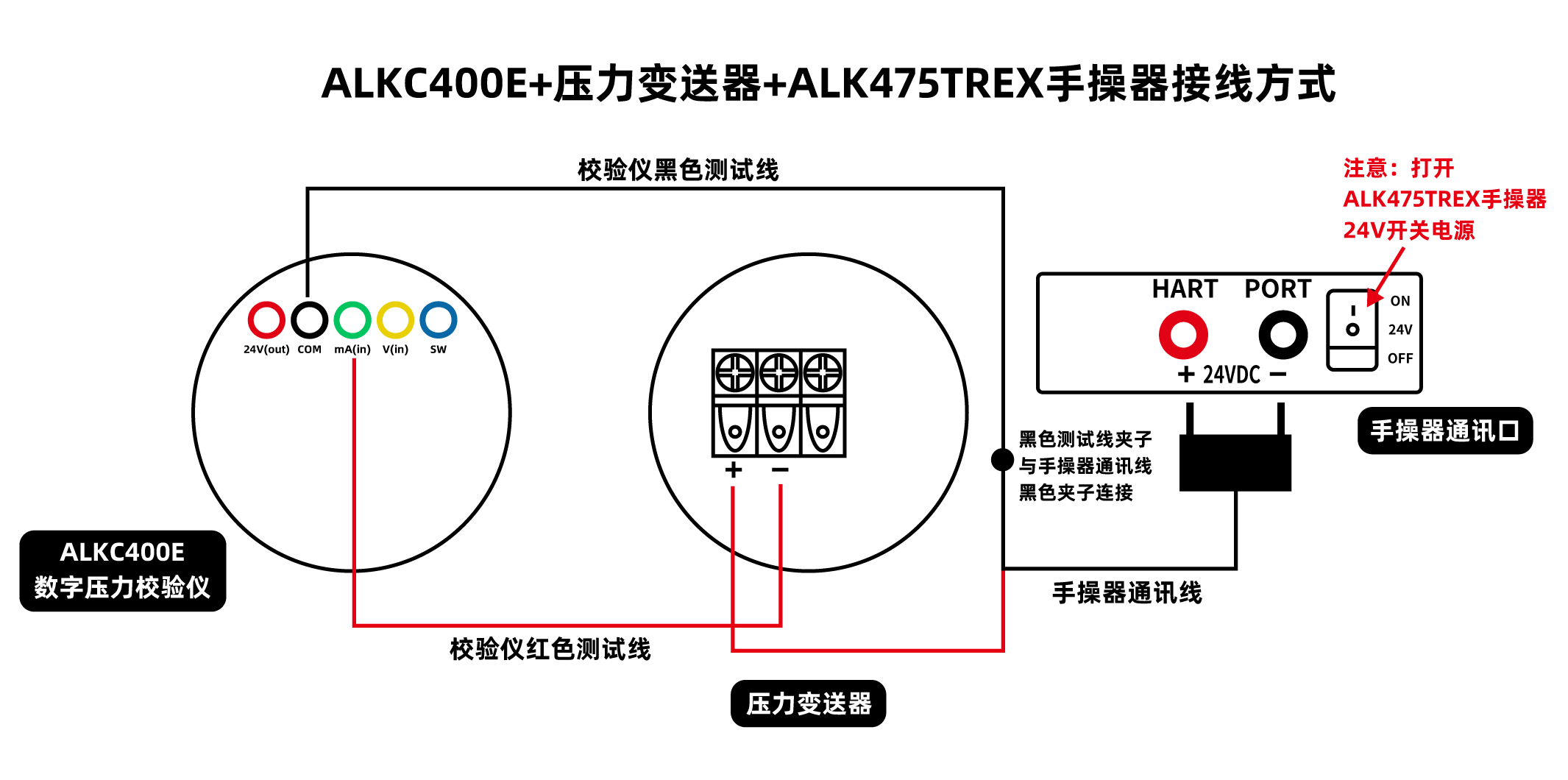

接线图示（二）

• 若变送器在当前大气压下显示不为0，标准表测出变送器的电流值4mA有偏差，接着拿出HART手操器校准变送器零点和电流。

4、手操器具体校准步骤

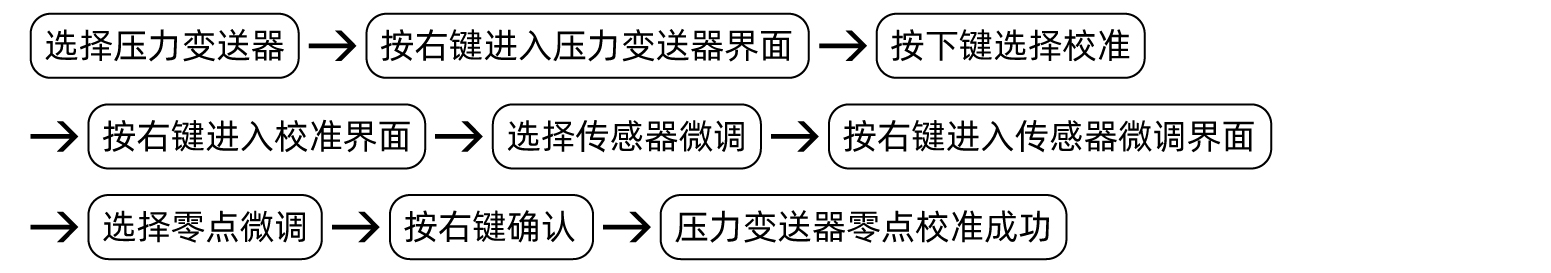

（1）校准变送器零点

打开手操器电源，手操器与压力变送器已通讯成功

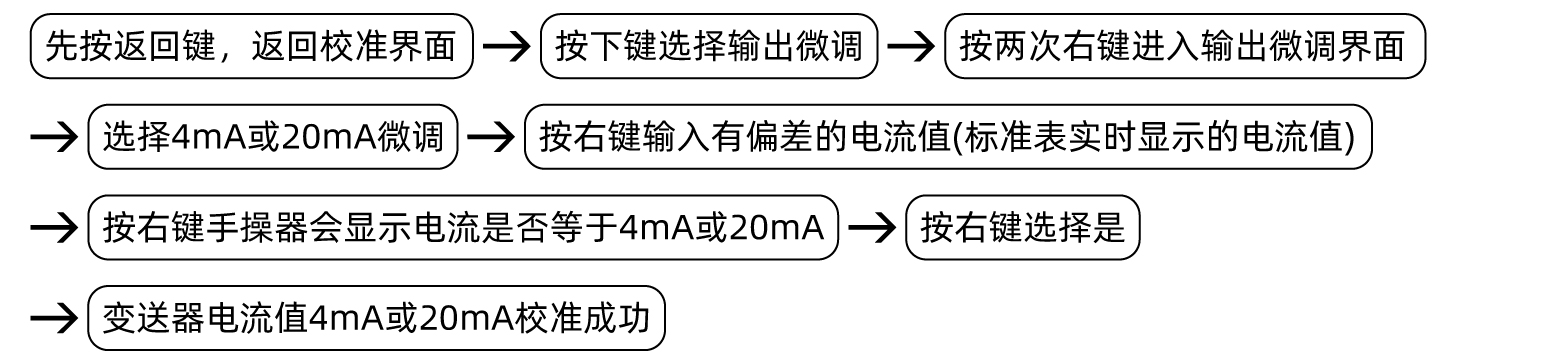

（2）校准压力表测出的变送器电流值4mA或20mA

（二）压力变送器（HART协议）校验校准过程

1、升压校准过程

• 使用手压杆顺时针慢慢加压，加压至5~10MPa左右停止，关闭截止阀，再使用微调顺时针加压至检定点15MPa，当变送器测出的压力值与15MPa有偏差，标准表测出压力变送器的电流值是8mA也有偏差时，拿出手操器校准压力值和电流值。

• 校准变送器压力值：

选择低量程段微调或高量程段微调，变送器测出压力值低于15MPa时选择低量程段微调，压力值高于15MPa时，选择高量程段微调，再按右键，输入压力值15MPa，最后再按右键确认，压力值和电流值同时校准成功。

• 接着直接使用微调顺时针加压至检定点30MPa，电流值应是12mA，变送器的压力值与标准表测出压力变送器的电流值有偏差时，拿出手操器校准压力值和电流值。

• 同样的操作，直接使用微调加压至检定点45MPa、60MPa，对应的电流值应是16mA、20mA，有误差时需用手操器校准（同上操作）。

2、减压校准过程

• 使用微调逆时针减压，减至压力值45MPa，标准表测出压力传感器的电流值应16mA，有偏差时，需拿出手操器校准压力值和电流值。

• 同样的操作，直接使用微调减压至检定点30MPa、15MPa，对应的电流值应是12mA、8mA，有误差时需用手操器校准（同上操作）。

• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。

3、泄压过程

打开泄压阀和截止阀，逐步释放管路内压力，泄压为0，测量结束。

三、注意事项

规范使用

• 传压介质需洁净无杂质，以防堵塞管路、损坏液压台与压力表。

• 操作应按照标准流程，ALKT9803液压校准台加压减压需缓慢，避免压力冲击。

• 数字压力检验仪ALKC400E与手操器通讯线接线需明确，严防接反。

• 校验点需待标准表数值稳定后读数，记录实时准确。

• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。

维护与校准周期

• 定期对数字压力检验仪ALKC400E进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 液压台长期不用需泄压后保存，倒出储液杯内液体，盖上布罩，以免尘埃进入仪器。

四、结语

本校验规程通过规范化的操作流程，从环境控制、设备连接、阶梯式加压校准到数据记录，系统保障了压力变送器（HART协议）的测量精度与可靠性。精准修正零点与量程偏差，严格验证回差与电流输出，确保误差≤0.05%FS。操作全程强调细节合规性，如缓慢加压、稳定读数、接线规范等，有效规避压力冲击与接线错误风险。定期执行本规程并落实维护要求，可显著提升自控系统稳定性，延长设备使用寿命，为工业过程的精准控制提供坚实保障。
