压力开关全流程校验基于艾雷柯ALKT803与ALKC400T的标准化实践操作

压力开关全流程校验基于艾雷柯ALKT803与ALKC400T的标准化实践操作

压力开关是保障工业自控系统关键测控元件，其动作响应与精度影响生产稳定性。本次校验依托ALKT803液压校准台与ALKC400T精密数字压力计构建标准化校验校准，在恒温恒湿环境中严格执行校验规程：通过精准注液排气、密封连接与电气规范接线，对开关常开/常闭状态实施阶梯式压力加载与卸载测试，实时捕获动作值及复位值，验证回差特性与通断可靠性。全程严谨操作，同步核查设备灵敏度与触点稳定性，确保测量数据误差可控，为工业压力控制系统的精准调控坚实计量支撑。

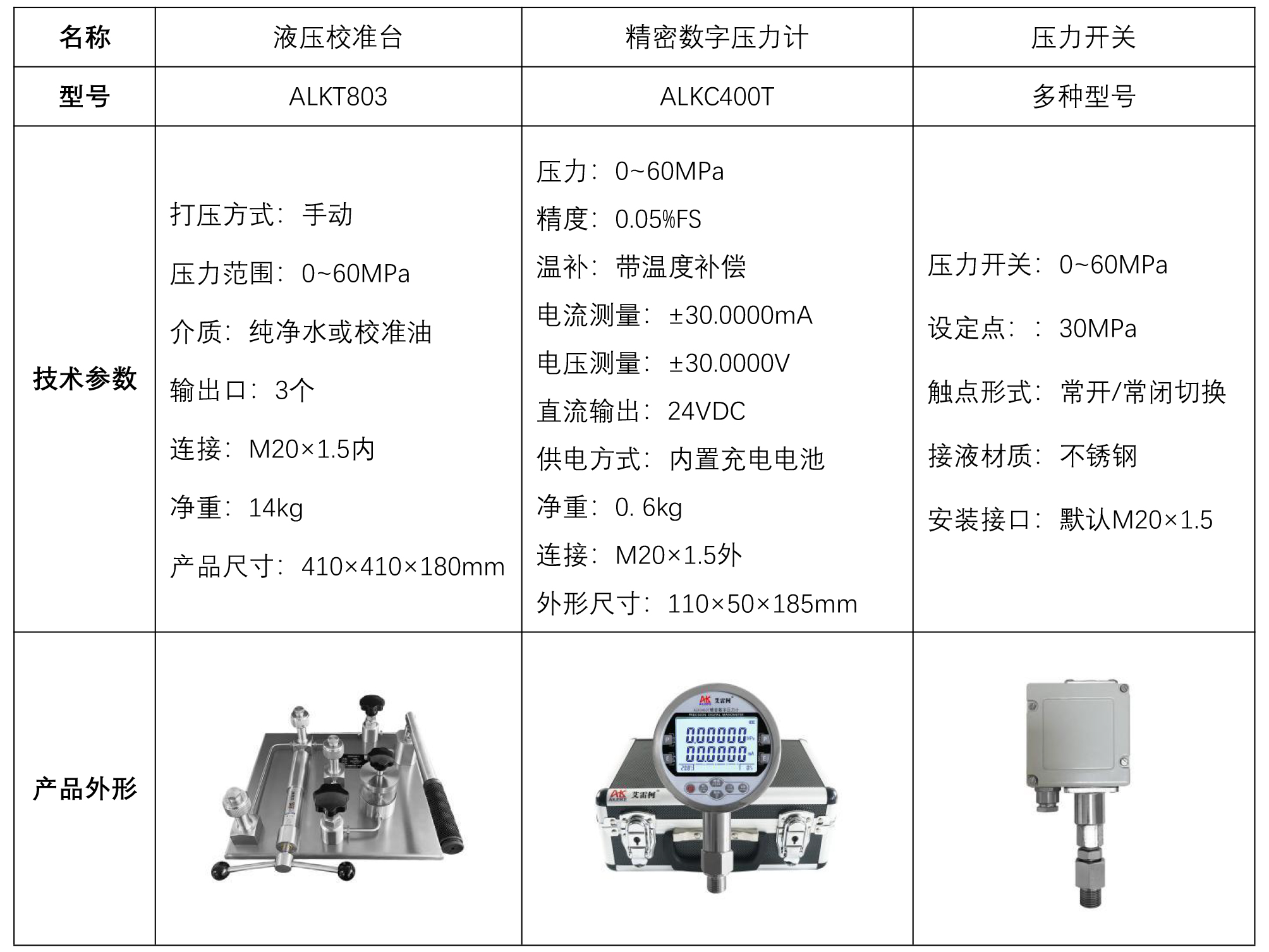

一、校验压力开关工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 544-2011《压力控制器》，适用于压力、真空、压力真空控制器（含机械式、电子式）的初次检定、后续检定、使用中检查，无需外部电源即可工作的压力控制装置，依靠压力变化直接驱动机械实现触点通断。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、液压台注液加压导通

• 准备好传压介质（纯净水或校准油）。

• 先将ALKT803液压校准台的泄压阀拧下来，将介质注入储液杯内，注入足够的介质（介质不低于三分之二），注液完成后，最后将泄压阀装回拧紧。

• 接着将液压台内多余的气体排出。先将三个输出口堵头拧下来，打开稳压阀、泄压阀、过压截止阀，将微调阀逆时针调至不能调停止，关闭泄压阀。接着使用杠杆加压，使导压液压至三个输出口。

3、工具连接

• 将压力开关和精密数字压力计ALKC400T与液压校准台ALKT803输出口密封连接，另外一个用堵头拧紧。标准表ALKC400T按电测键，切换至压力开关测量模式。

• 压力开关预调：打开压力开关上方调节旋钮护盖，准备好调节工具，预留可顺时针（调大）/逆时针（调小）旋转调节行程，设置压力开关设定点。

• 接线说明：

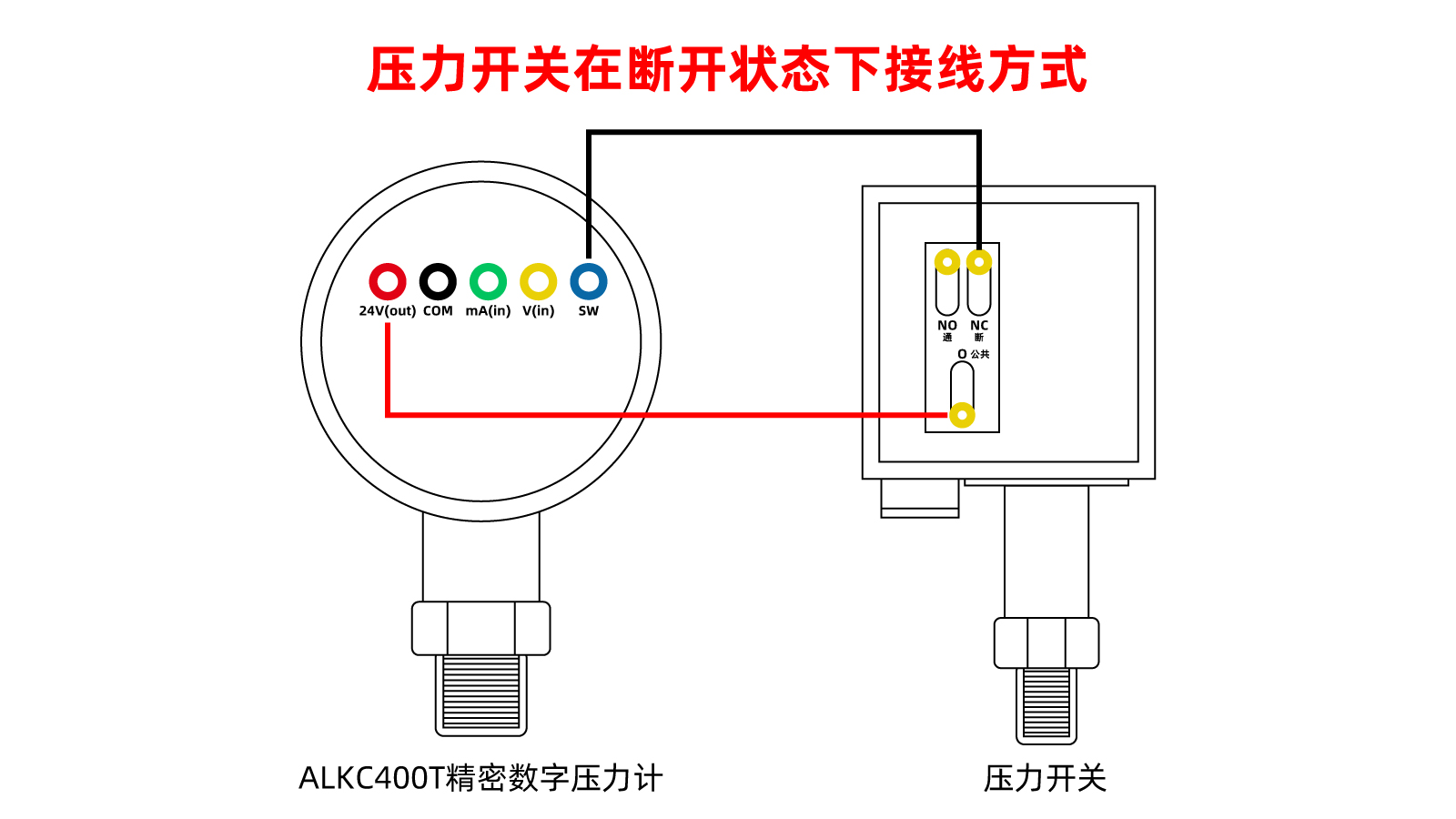

（1）将ALKC400T红色测试笔接在标准表24V输出接口里，黑色测试笔接在压力开关测量接口里。

（2）另一端红色鳄鱼夹夹在压力开关公共端（COM），黑色鳄鱼夹夹在常开端/断（NC）或常闭端/通（NO）。

（3）现在先将黑色鳄鱼夹夹在常开端/断（NC），此时标准表 ALKC400T压力开关显示“-/-”符号，证明压力开关常开（断开）状态正常，接线无误。

（二）操作过程

核心整定步骤：根据目标设定压力30MPa，小幅旋转压力开关调节旋钮（顺时针增压、逆时针减压），配合校准台加压调试，将压力开关动作值精准整定至目标压力30MPa，整定完成后保持旋钮位置固定。

1、压力开关在常开状态下，闭合与断开检验过程

• 使用ALKT803杠杆进行加压，加压至5~10MPa左右停止，关闭稳压阀、过压截止阀，再使用微调顺时针调至开关闭合的上切值（动作值）30MPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“-/-”变为“--”符号，压力开关由断开状态切换为闭合状态，记录动作压力值。

• 继续使用微调逆时针减压，减至开关断开的下切值（复位值）27MPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“--”变回“-/-”符号，压力开关由闭合状态切换为断开状态，记录复位压力值。

• 检验完成，依次打开泄压阀、稳压阀、过压截止阀，泄压为0，测量结束。

2、压力开关在常闭状态下，闭合与断开检验过程

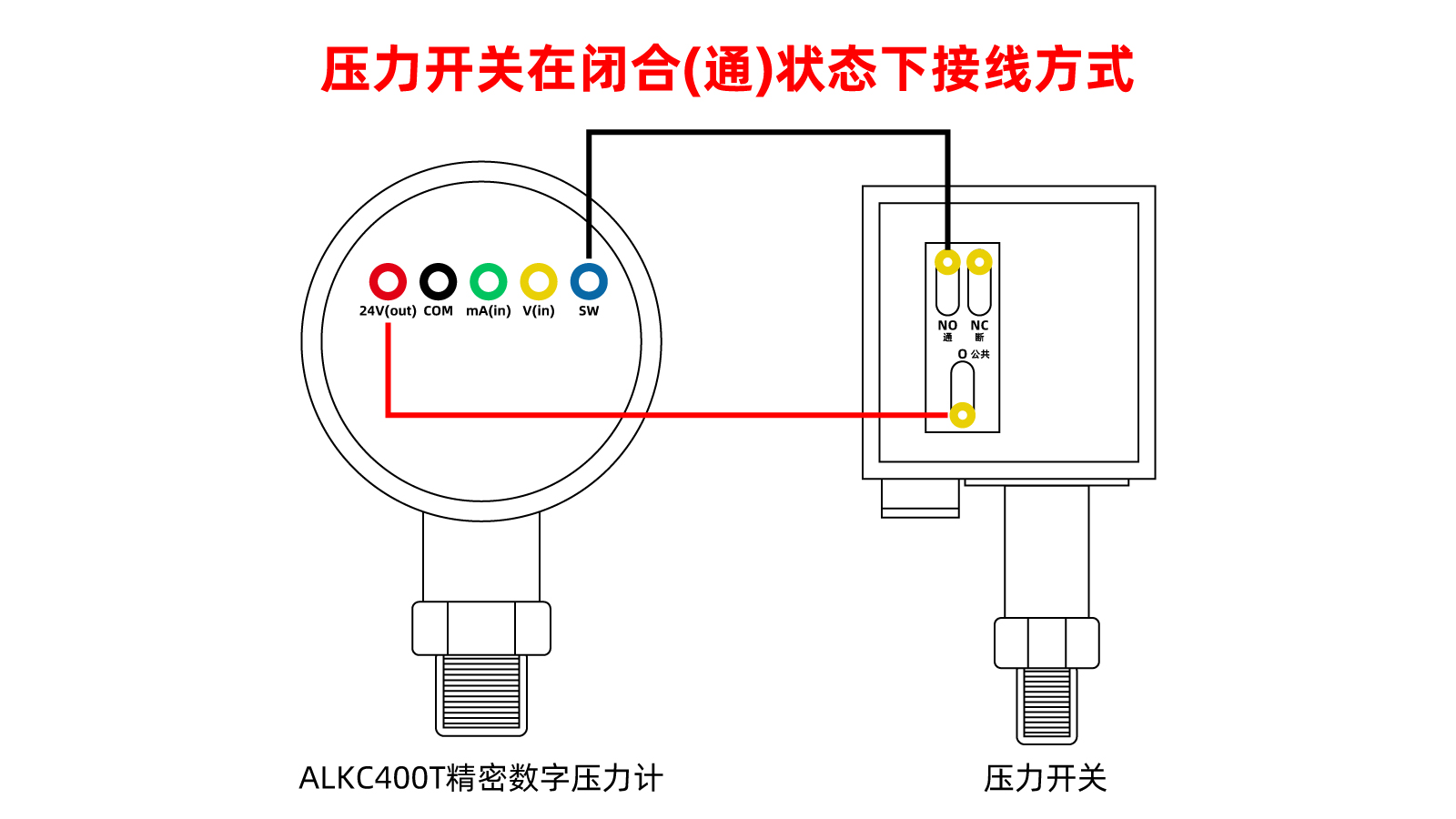

• 先将黑色鳄鱼夹夹在常闭端（NO），接着可以看到压力开关处在常闭状态中，标准表压力开关显示“--”闭合符号。

• 打开稳压阀、泄压阀、过压截止阀，将微调阀逆时针调至不能调停止，关闭泄压阀。

• 使用杠杆加压，加压至5~10MPa左右停止，关闭稳压阀、过压截止阀，再使用微调顺时针调至开关断开的上切值（动作值）30MPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“--”变为“-/-”符号，压力开关由闭合状态切换为断开状态，记录动作压力值。

• 继续使用微调逆时针减压，减至开关闭合的下切值（复位值）27MPa，一样听到““滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“-/-”变为“--”符号，压力开关由断开状态恢复为闭合状态，记录复位压力值。

• 检验完成，依次打开泄压阀、稳压阀、过压截止阀，泄压为0，测量结束。

三、注意事项

规范使用

• 传压介质需洁净无杂质，以防堵塞管路、损坏液压台与压力表。

• 操作应按照标准流程，ALKT803液压校准台加压减压需缓慢，避免压力冲击。

• 精密数字压力计ALKC400T接线需明确，严防接反。

• 校验点需待标准表数值稳定后读数，记录实时准确。

• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。

维护与校准周期

• 定期对ALKC400T精密数字压力计进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 液压台长期不用需泄压后保存，倒出储液杯内液体，盖上布罩，以免尘埃进入仪器。

四、结语

本次校验严格遵循计量规程，采用ALKT803液压校准台与ALKC400T精密数字压力计，在恒温恒湿环境下完成全流程作业。精准完成设备注液排气、密封对接与电气接线后，对常开/常闭状态进行30MPa阶梯式加压/减压测试，实时记录动作值与复位值，验证回差特性与通断可靠性。操作规范、数据精准，有效排查定值偏移与触点隐患，确保设备性能达标，为自控系统提供可靠计量保障。
