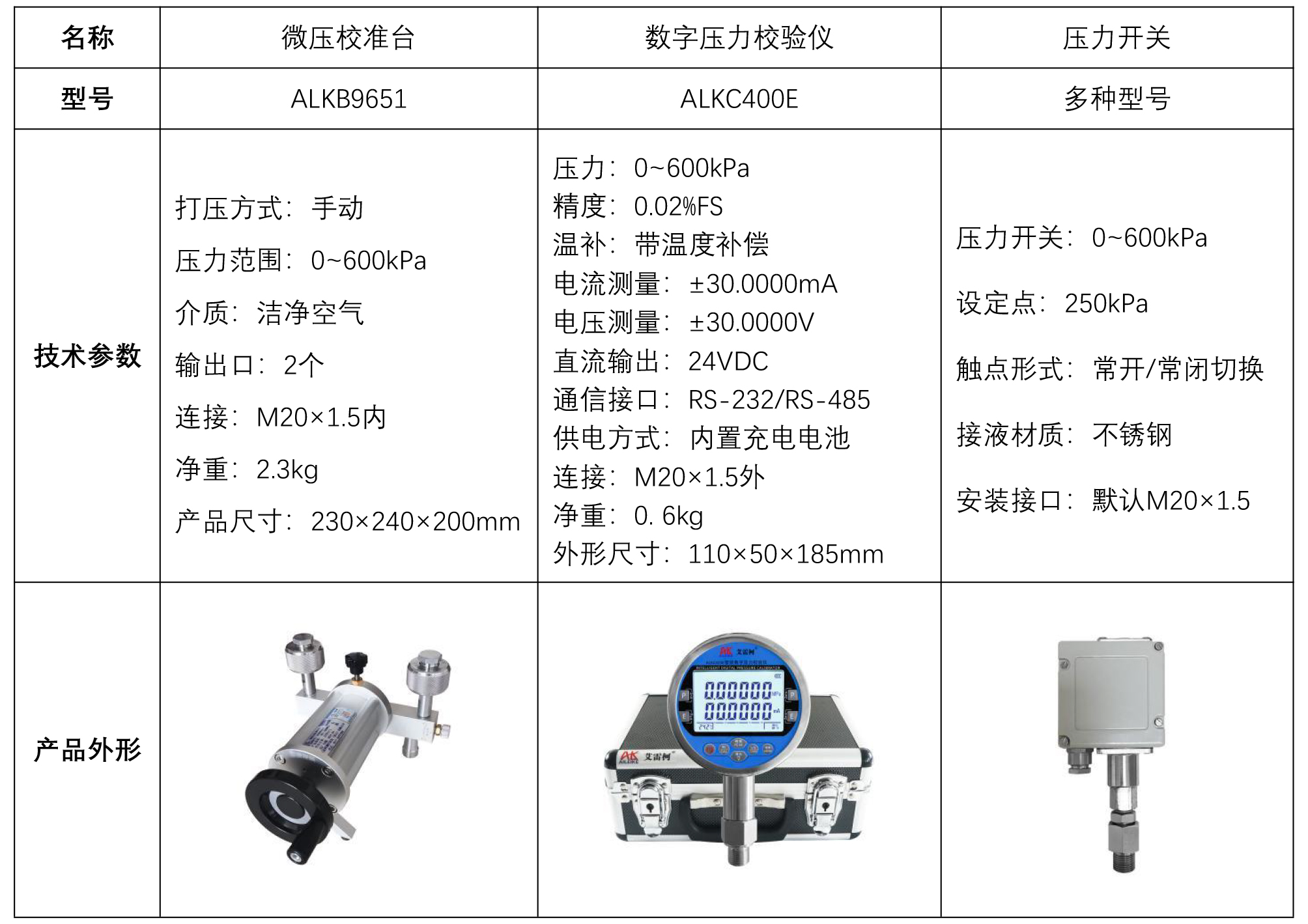

艾雷柯检测压力开关性能与计量校验指南
压力开关是工业压力控制系统的核心元器件，其触点动作精准、压力复位性能决定工业设备运行稳定性，因此需定期开展标准化校验与性能检测。本次校验采用ALKB9651微压校准台、ALKC400E数字压力校验仪搭建检测装置，作业严控温湿度环境，消除振动、粉尘等外界干扰。本次检测覆盖压力开关常开、常闭两种工作状态，规范完成气路连接、电路接线、压力整定及升降压测试，精准记录开关动作值与复位值。全程平缓调控压力，规范电路接线，保证检测数据真实准确。
一、校验压力开关工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 544-2011《压力控制器》，适用于压力、真空、压力真空控制器（含机械式、电子式） 的初次检定、后续检定、使用中检查，无需外部电源即可工作的压力控制装置，依靠压力变化直接驱动机械实现触点通断。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
• 将压力开关和数字压力校验仪ALKC400E与ALKB9651输出口密封连接，标准表ALKC400E按电测键，切换至压力开关测量模式。
• 压力开关预调：打开压力开关上方调节旋钮护盖，准备好调节工具，预留可顺时针（调大）/逆时针（调小）旋转调节行程，设置压力开关设定点。
• 接线说明：

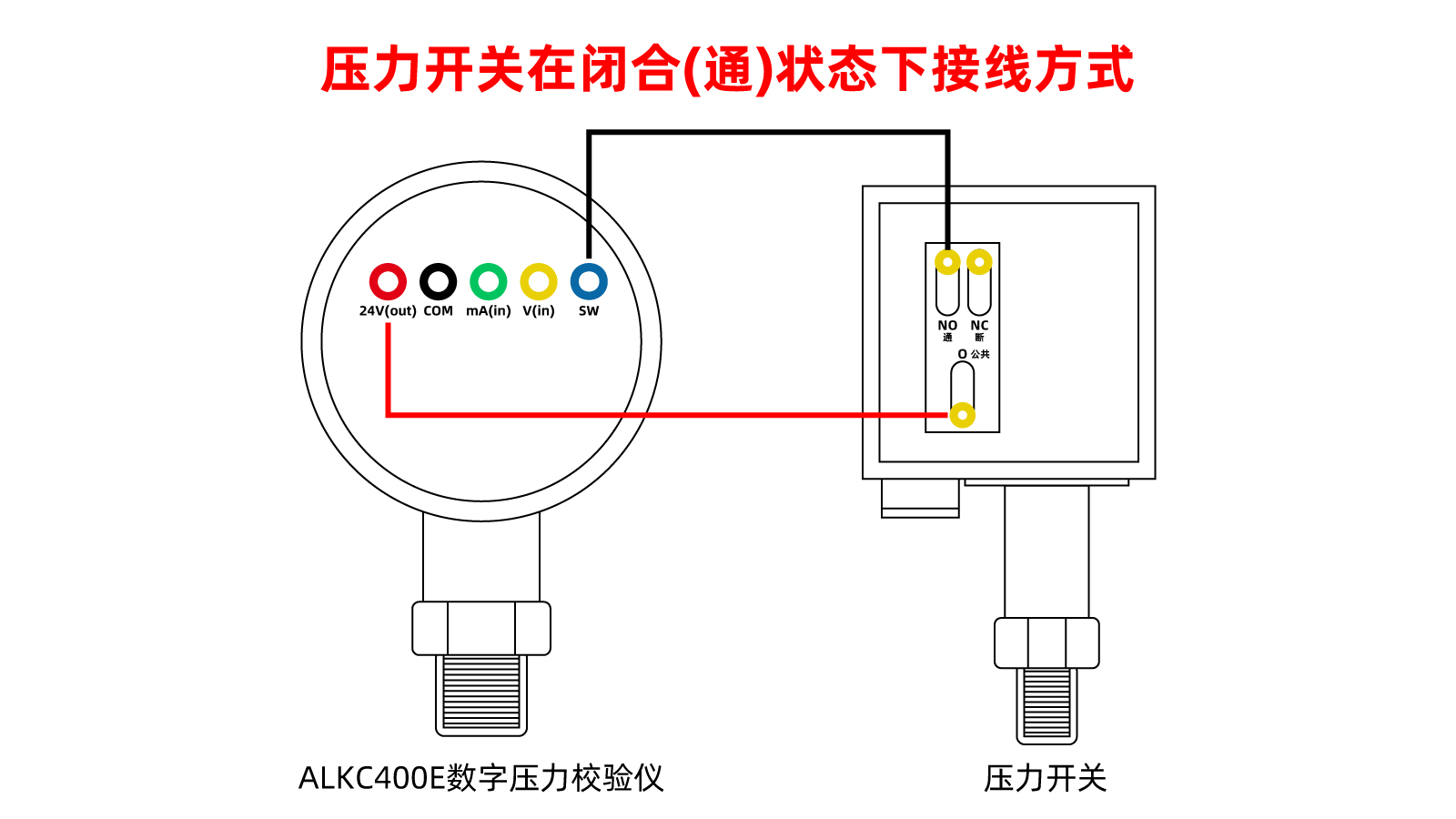

（1）将ALKC400E红色测试笔接在标准表24V输出接口里，黑色测试笔接在压力开关测量接口里。
（2）另一端红色鳄鱼夹夹在压力开关公共端（COM），黑色鳄鱼夹夹在常开端/断（NC）或常闭端/通（NO）。

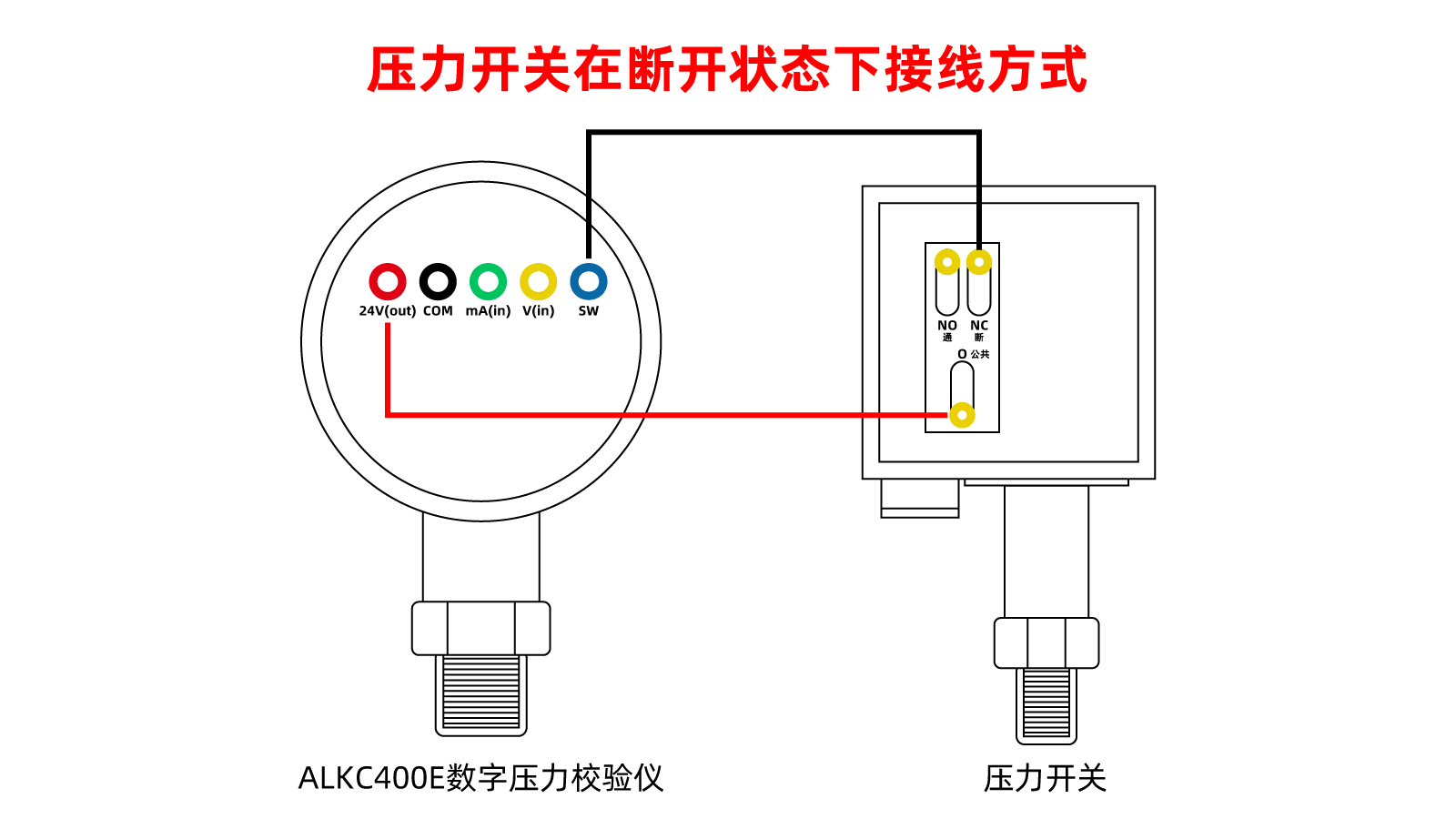

（3）现在先将黑色鳄鱼夹夹在常开端/断（NC），此时标准表 ALKC400E压力开关显示“-/-”符号 ，证明压力开关常开（断开）状态正常，接线无误。
（二）操作过程
核心整定步骤：根据目标设定压力250kPa，小幅旋转压力开关调节旋钮（顺时针增压、逆时针减压），配合校准台加压调试，将压力开关动作值精准整定至目标压力250kPa，整定完成后保持旋钮位置固定。
1、压力开关在常开状态下，闭合与断开检验过程
• 先将调压手柄逆时针旋转，调至合适位置，将微调逆时针旋转，调至合适位置，再关闭泄压阀。
• 使用调压手柄顺时针旋转加压，加压至检定值左右为止，再使用微调慢慢调至开关闭合的上切值（动作值）250kPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“-/-”变为“--”符号，压力开关由断开状态切换为闭合状态，记录动作压力值。
• 使用调压手柄逆时针旋转减压，减压至检定值左右为止，再使用微调慢慢调至开关断开的下切值（复位值）240kPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“--”变回“-/-”符号，压力开关由闭合状态切换为断开状态，记录复位压力值。
• 检验完成，打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
2、压力开关在常闭状态下，闭合与断开检验过程
• 先将黑色鳄鱼夹夹在常闭端（NO），接着可以看到压力开关处在常闭状态中，标准表压力开关显示“--”闭合符号。
• 将调压手柄逆时针调至合适位置，关闭泄压阀。
• 使用调压手柄顺时针慢慢调至检定值左右为止，再使用微调慢慢加压至开关断开的上切值（动作值）250kPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“--”变为“-/-”符号，压力开关由闭合状态切换为断开状态，记录动作压力值。
• 使用调压手柄逆时针旋转减压，减压至检定值左右为止，再使用微调慢慢调至开关断开的下切值（复位值）240kPa，一样听到““滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“-/-”变为“--”符号，压力开关由断开状态恢复为闭合状态，记录复位压力值。
• 检验完成，打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 操作应按照标准流程，ALKB9651微压校准台加压减压需缓慢，避免压力冲击。
• 数字压力校验仪ALKC400E接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。
维护与校准周期
• 定期对数字压力校验仪ALKC400E进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 微压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
四、结语
本次校验完成压力开关全工况性能测试，全面验证了触点动作、压力复位的精准度与响应快速，整套检测流程有效规避操作误差，后续需严格执行计量管理要求，按时完成标准仪器年度检定，并做好设备充电、泄压、防尘等日常养护工作。坚持常态化开展压力开关检测校验，持续为工业压力控制系统平稳运行保驾护航。
