ALKY25A便携式压力校准仪：压力变送器校验测量作业规范

压力变送器（HART协议）是工业过程测控系统的核心压力测量仪表，其测量精度与输出稳定性至关重要，开展规范的校验、检测与测量工作，是保障仪表计量性能、确保量值准确传递的关键。本作业规范对压力变送器（HART协议），以ALKY25A便携式压力校准仪与ALK475TREX（中文版）HART手操器为核心工具，涵盖环境准备、线路连接、零点与量程校准，以及正压、真空量程下的升压/减压校验、回差验证全流程规范，为现场作业提供标准化依据，确保变送器测量精度与输出特性满足技术指标要求。

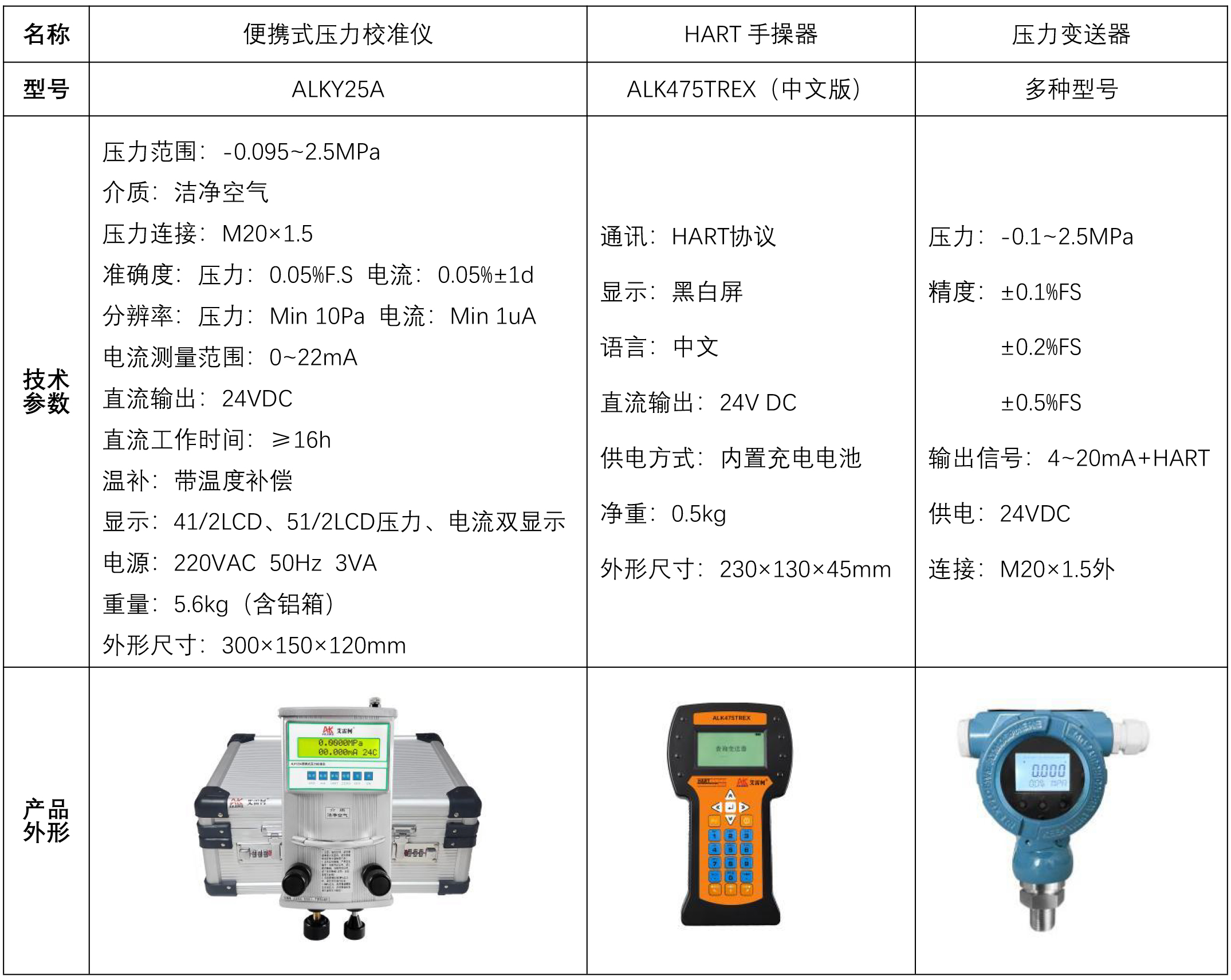

一、校验压力变送器（HART协议）工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场通风干燥、无振动、粉尘及腐蚀性气体。

2.工具连接

• 将压力变送器（HART协议）和便携式压力校准仪ALKY25A输出口密封连接：压力输出管M10×1螺纹接口与压力校准仪输出口连接，另一螺纹接口M20×1.5与压力变送器密封连接。

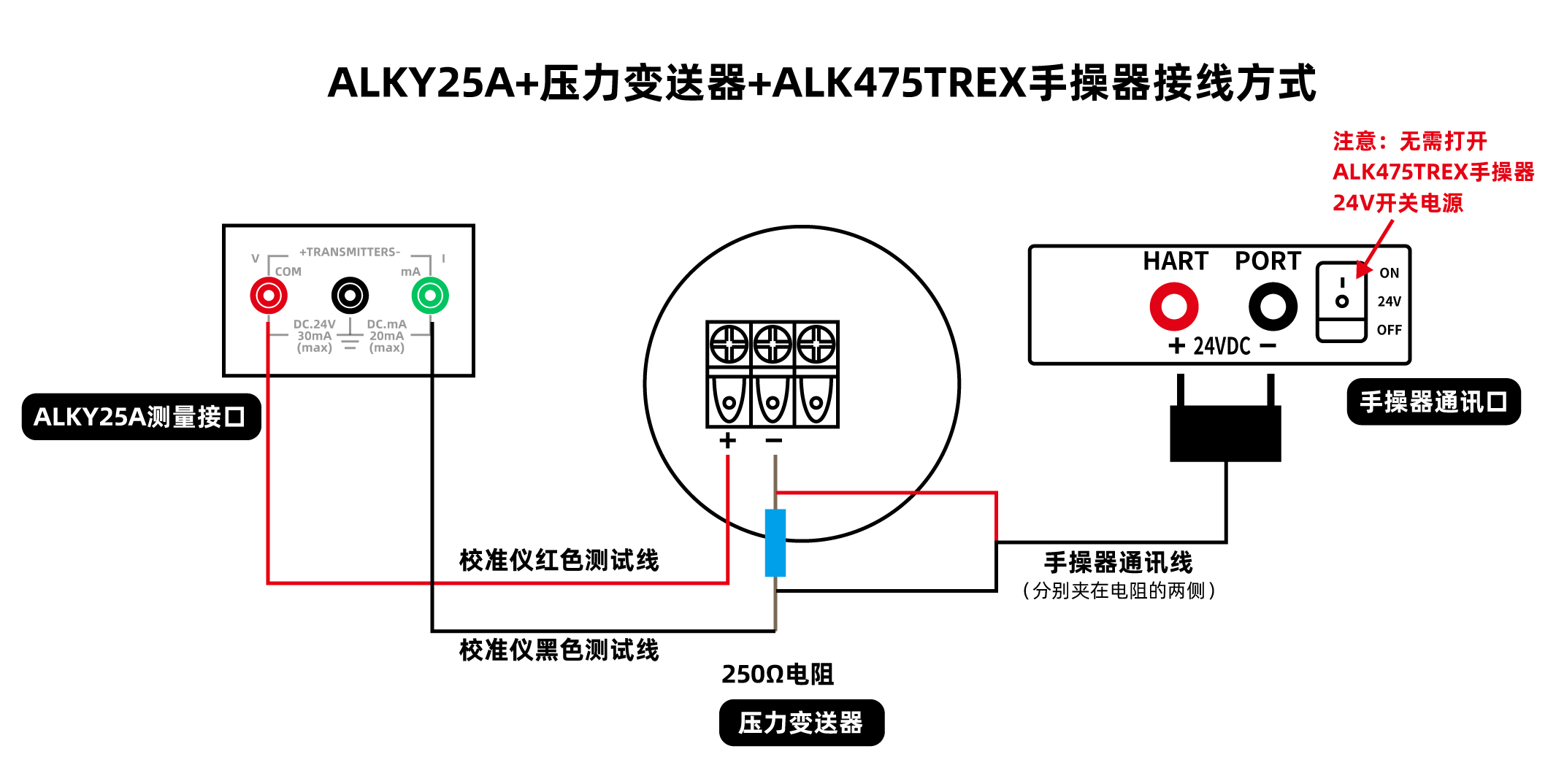

• 接线方式一（便携式压力校准仪24V供电）：

（1）红色测试线接线：一端插入压力校准仪24V接口，另一端夹子夹在变送器正极

（2）变送器负极连接250Ω电阻

（3）黑色测试线接线：一端插入压力校准仪电流接口，另一端夹子夹在250Ω电阻一侧

（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端

（5）完成接线，形成闭合回路



接线图示（一）

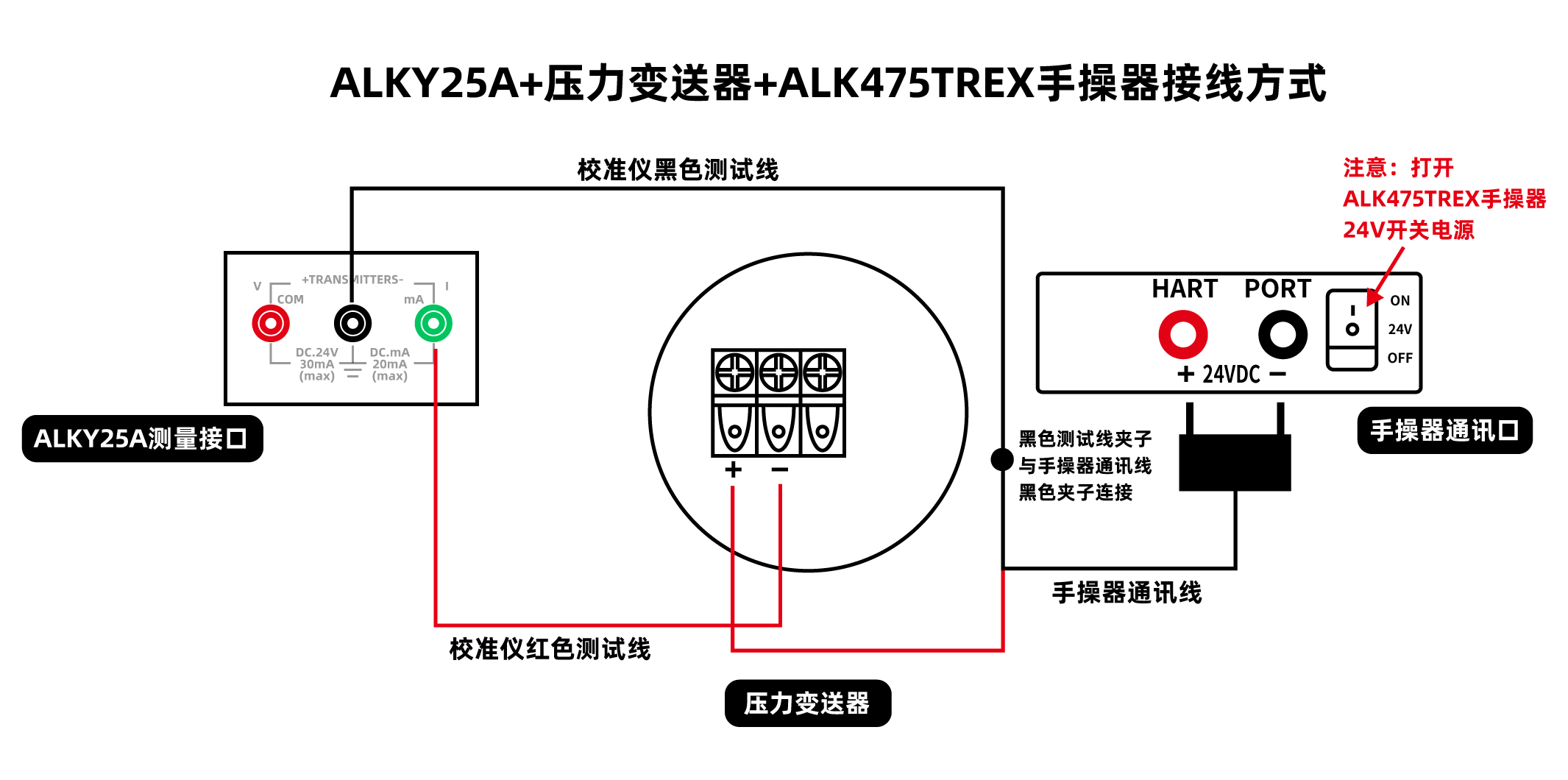

• 接线方式二（ALK475TREX手操器24V供电）：

（1）红色测试线接线：一端插入压力校准仪电流接口，另一端夹子夹在变送器负极

（2）黑色测试线接线：一端插入压力校准仪公共端接口

（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与校准台黑色测试线的夹子夹在一起

（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源



接线图示（二）

• 若变送器在当前大气压下显示不为0，压力校准仪测出变送器的电流值4mA有偏差，接着拿出HART手操器校准变送器零点和电流。

3、手操器具体校准步骤

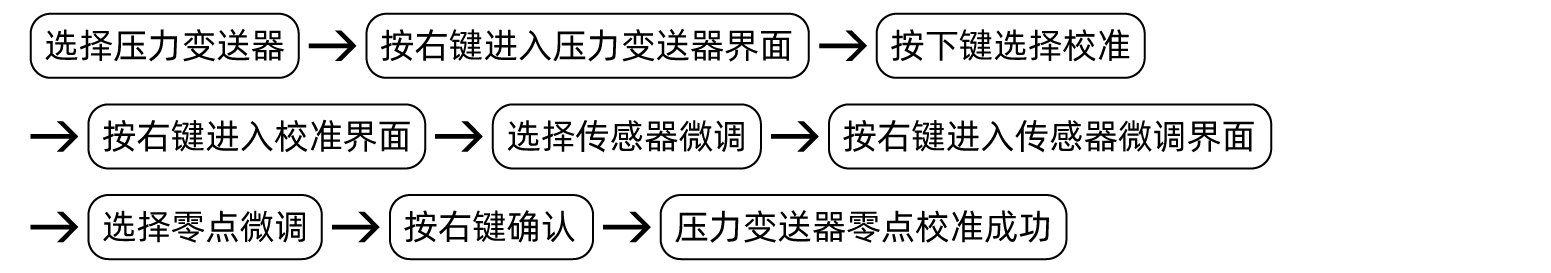

（1）校准变送器零点

打开手操器电源，手操器与压力变送器已通讯成功

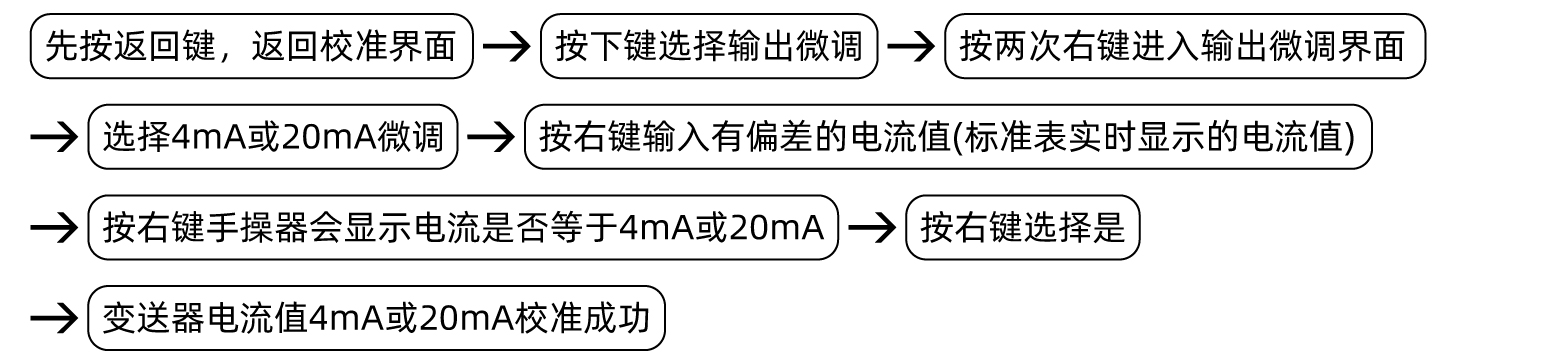

（2）校准压力表测出的变送器电流值4mA或20mA



（二）压力变送器（HART协议）校验校准过程

1、升压校准过程

• 先将便携式压力校准仪ALKY25A切换阀往上提（请勿带压切换），再将微调手柄逆时针调至合适位置，然后关闭疏空阀（泄压阀）。

• 使用打压手柄慢慢加压，加至需要校验的压力值左右停止，再使用微调手柄加至校验的压力值1.25MPa，变送器测出的压力值与1.25MPa有偏差时，压力校准仪测出压力变送器的电流值12mA也有偏差时，拿出手操器校准压力值和电流值。

• 校准变送器压力值：

选择低量程段微调或高量程段微调，变送器测出压力值低于1.25MPa时选择低量程段微调，压力值高于1.25MPa时，选择高量程段微调，再按右键，输入压力值1.25MPa，最后再按右键确认，压力值和电流值同时校准成功。

• 继续使用打压手柄慢慢加压，加至压力值左右停止，再使用微调手柄加至校验的压力值2.5MPa，变送器测出的压力值与2.5MPa有偏差时，压力校准仪测出变送器的电流值应是20mA，有误差时需用手操器校准（同上操作）。

2、减压校准过程

• 先慢慢打开疏空阀（泄压阀），泄压至压力值左右停止，再关闭疏空阀（泄压阀），使用微调手柄加至校验的压力值1.25MPa，变送器测出的压力值与1.25MPa有偏差时，压力校准仪测出压力变送器的电流值12mA也有偏差时，拿出手操器校准压力值和电流值。

• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。

3、泄压过程

打开疏空阀（泄压阀），逐步释放压力，泄压为0，测量结束。

（三）压力变送器（HART协议）真空校验校准过程

1、升压校准过程

• 先把正负压切换阀往下按（请勿带压切换），再将微调手柄顺时针调至合适位置，然后关闭疏空阀（泄压阀）。

• 使用打压手柄慢慢抽真空，抽至需要校验的真空值左右停止，再使用微调手柄逆时针调至真空值-0.06MPa，变送器测出的压力值与-0.06MPa有偏差时，压力校准仪测出压力变送器的电流值9.9mA也有偏差时，拿出手操器校准压力值和电流值。

• 校准变送器压力值：

选择低量程段微调或高量程段微调，变送器测出压力值低于-0.06MPa时选择低量程段微调，压力值高于-0.06MPa时，选择高量程段微调，再按右键，输入压力值-0.06MPa，最后再按右键确认，压力值和电流值同时校准成功。

• 继续使用打压手柄慢慢抽真空，抽至真空值左右停止，再使用微调手柄调至校验的真空值-0.095MPa，变送器测出的压力值与-0.095有偏差时，压力校准仪测出变送器的电流值应是4mA，有误差时需用手操器校准（同上操作）。

2、减压校准过程

• 先慢慢打开疏空阀（泄压阀），泄压至真空值左右停止，再关闭疏空阀（泄压阀），使用微调手柄调至真空值-0.06MPa，变送器测出的压力值与-0.06MPa有偏差时，压力校准仪测出压力变送器的电流值9.9mA也有偏差时，拿出手操器校准压力值和电流值。

• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。

3、泄压过程

打开疏空阀（泄压阀），逐步释放压力，泄压为0，测量结束。

三、注意事项

规范使用

• 当便携式压力校准仪外置充电器指示灯由红灯转换为绿灯时，停止对电池充电，长期充电易损坏电池。充电使用标配8.4V充电器。

• 操作应按照标准流程，逐点升压减压，避免压力冲击。

• 压力校准仪与手操器通讯线和压力变送器接线需明确，严防接反。

• 校验点需待压力校准仪数值稳定后读数，记录实时准确。

• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。

维护与校准周期

• 定期对便携式压力校准仪进行计量检定，确保测量精度达标。

• 便携式压力校准仪不用时，应关掉电源，长期不用时，应三个月充电一次。

• 便携式压力校准仪长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。

四、结语
