艾雷柯0~100MPa工业压力表标准化校验规范操作流程

压力表是工业液压系统与工况监测的核心测量仪表，其精准度影响工艺调控与设备运行，开展常态化校验、检测与计量工作十分必要。本文以ALK-T100液压校准台、ALKC400E数字压力校验仪为核心检定设备，规范压力表标准化校验流程。严格执行无粉尘腐蚀的检定环境标准，做好液压台注液排气、仪表密封连接等前期准备。按规范完成全量程升压、减压、泄压检定，遵循稳压观测、轻敲表壳取值的校验要求，精准记录示值、核算误差，确保校验数据真实可溯源，有效保障工业压力测量精准稳定，满足计量规范与生产使用需求。

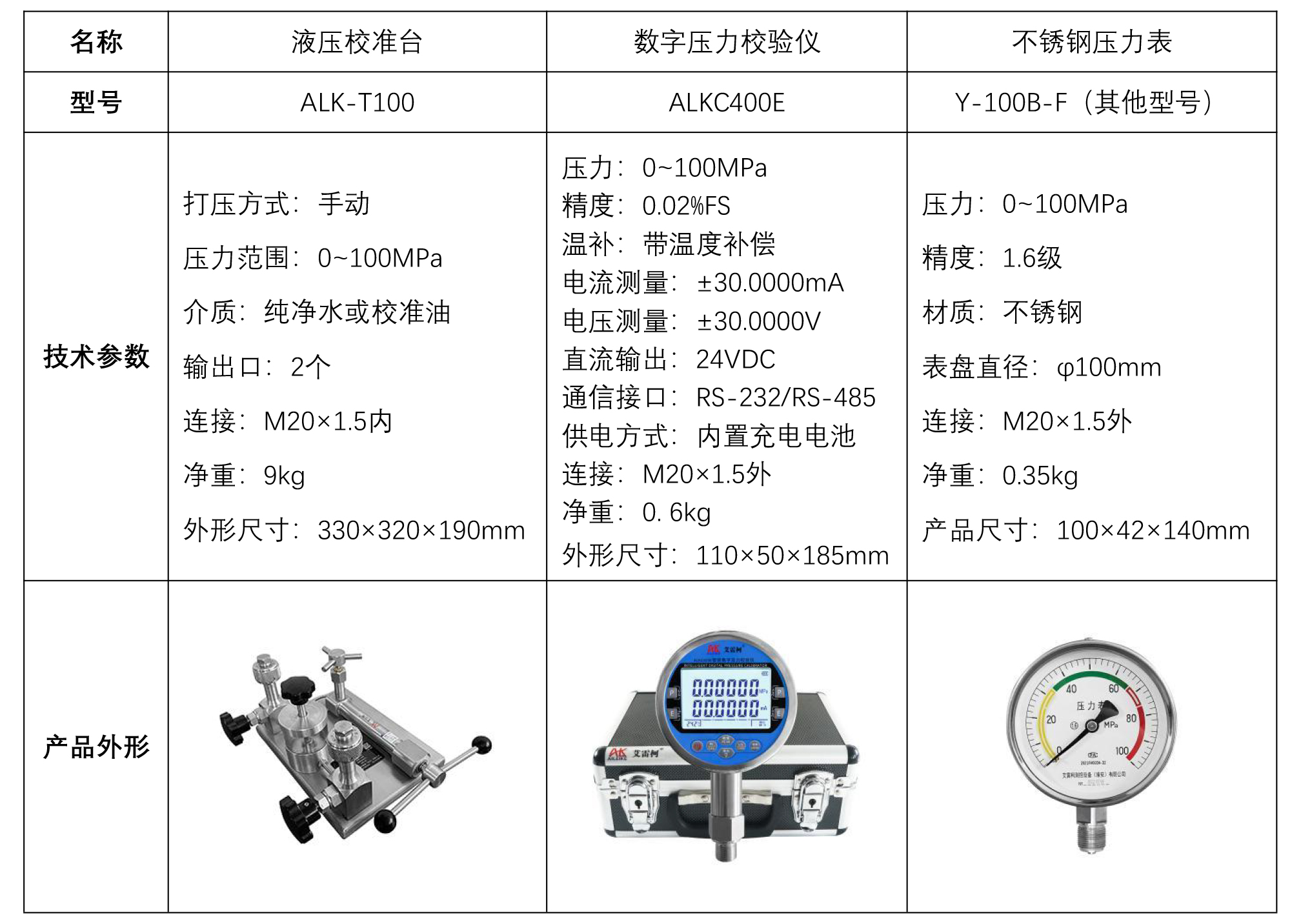

一、校验压力表工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》，适用于弹性元件式一般压力表、压力真空表和真空表的初次检定、后续检定和使用中检查，覆盖工业常用的就地指示型压力测量仪表。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、液压台注液加压导通与工具连接

• 准备好传压介质（纯净水或校准油）。

• 先将ALK-T100液压校准台的截止阀拧下来，拧下储液杯杯盖，然后将介质注入储液杯内，注入足够的介质（介质不低于三分之二），注液完成后，将杯盖拧紧，再把截止阀拧上去。

• 接着将液压台内多余的气体排出。先松开两个稳压阀（松开一圈即可），再将打压杆逆时针调至合适位置，然后将微调阀逆时针调至不能调停止，关闭截止阀。将两个输出口堵头拧下来，使用打压杆顺时针加压，使导压液压至两个输出口，多余气体排出后，然后将标准表ALKC400E和被检压力表Y-100B-F与ALK-T100输出口密封连接。

（二）压力表校验过程

1、升压过程

• 使用打压杆顺时针慢慢加压，加压至10~15MPa左右停止，再使用微调阀顺时针加压至检定点20MPa，待压力稳定、标准表示值不再跳动后查看被检压力表压力值，然后用手指轻轻敲击被检压力表的外壳侧面（严禁敲玻璃、猛敲），观察指针位置，记录敲击稳定后的示值。以敲击后的示值，作为该压力点的实测检定读数，并计算误差。

• 接着直接使用微调阀顺时针加压至检定点40MPa，待压力稳定，敲击被检压力表，记录数值。

• 同样的操作，直接使用微调阀顺时针加压至检定点60MPa、80MPa、100MPa，待压力稳定，敲击被检压力表，记录数值。

2、减压过程

直接使用微调阀逆时针减压，减压至检定点80MPa、60MPa、40MPa、20MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

3、泄压过程

打开截止阀，逐步释放管路内压力，泄压为0，测量结束。

三、注意事项

规范使用

• 校验时需注意，标准表的允差须小于被检表的允差，确保校验结果精准可靠，符合计量规范要求。

• 传压介质需洁净无杂质，以防堵塞管路、损坏液压台与压力表。

• 操作应按照标准流程，ALK-T100液压校准台加压减压需缓慢，避免压力冲击。

• 加压至校验点，待标准表数值稳定后记录示值；被检压力表待压力稳定后轻敲表壳，以敲击后示值为准读数，确保记录准确。

• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。

维护与校准周期

• 定期对数字压力校验仪ALKC400E进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 液压台长期不用需泄压后保存，倒出液体杯液体，盖上布罩，以免尘埃进入仪器。

四、结语

规范开展压力表校验与检测，是把控计量精度、规避工业工况运行隐患的重要举措。本操作严格遵循计量准则，依托配套液压校准台与数字校验仪，完成全量程多点位标准化检定。严控注液排气、密封对接、匀速升降压、轻敲读值等关键细节，规范标准表允差与传压介质使用，有效降低测量误差。同时配套仪器周期检定、日常养护及防尘存放要求，长效维持设备校验精度。
