艾雷柯压力开关全量程计量校验检测及维护

压力开关是工业压力监测系统核心元件，压力开关触点动作、压力回差性能，直接影响校验数据，规范定期校验，规避压力失控风险。本规程使用ALKT9803液压校准台搭配ALKC400T精密数字压力计开展校验。严控环境温湿度、介质加注、信号线接线，缓慢升降压，核查常开常闭触点状态，测定动作、复位压力。仪器定期检定维护，依靠标准化操作流程，确保压力开关切换灵敏，测量精度合格，适配工业计量检测要求。

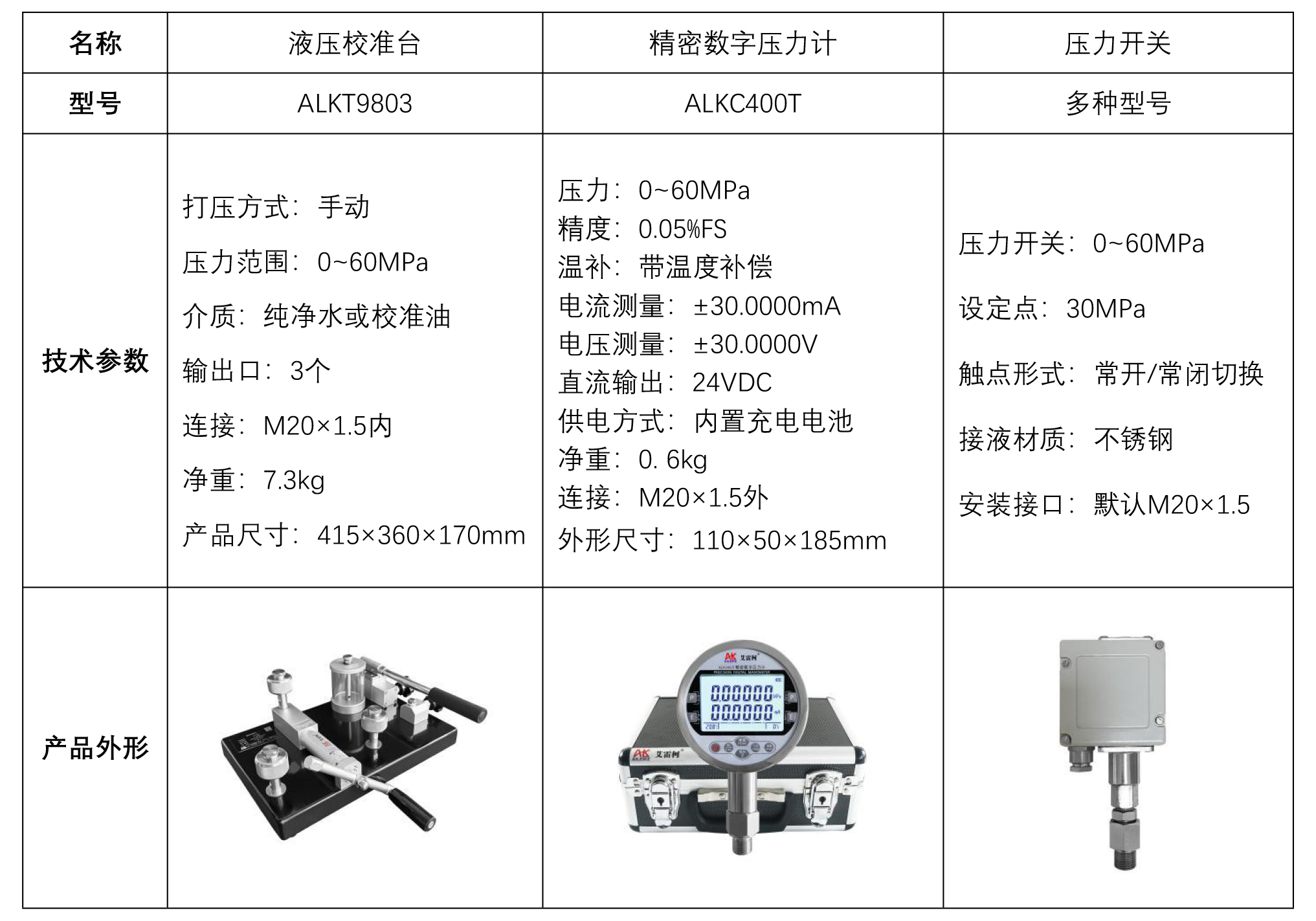

一、校验压力开关工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 544-2011《压力控制器》，适用于压力、真空、压力真空控制器（含机械式、电子式） 的初次检定、后续检定、使用中检查，无需外部电源即可工作的压力控制装置，依靠压力变化直接驱动机械实现触点通断。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、液压台注液加压导通与工具连接

• 准备好传压介质（纯净水或校准油）。

• 先将ALKT9803储液杯上的排气旋钮拧下来，将介质注入储液杯内，注入足够的介质（介质不低于三分之二），注液完成后，最后将旋钮拧紧即可。

• 接着将液压台内多余的气体排出。先将三个输出口堵头拧下来，再松开注液口上的旋钮，然后打开截止阀（松开半圈即可），将微调逆时针调至合适位置，关闭泄压阀。接着使用手压杆加压，使导压液压至三个输出口，多余气体排出。

3、工具连接

• 将压力开关和精密数字压力计ALKC400T与液压校准台ALKT9803输出口密封连接，还有一个用堵头拧起来。

• 标准表ALKC400T按电测键，切换至压力开关测量模式。

• 压力开关预调：打开压力开关上方调节旋钮护盖，准备好调节工具，预留可顺时针（调大）/逆时针（调小）旋转调节行程，设置压力开关设定点。

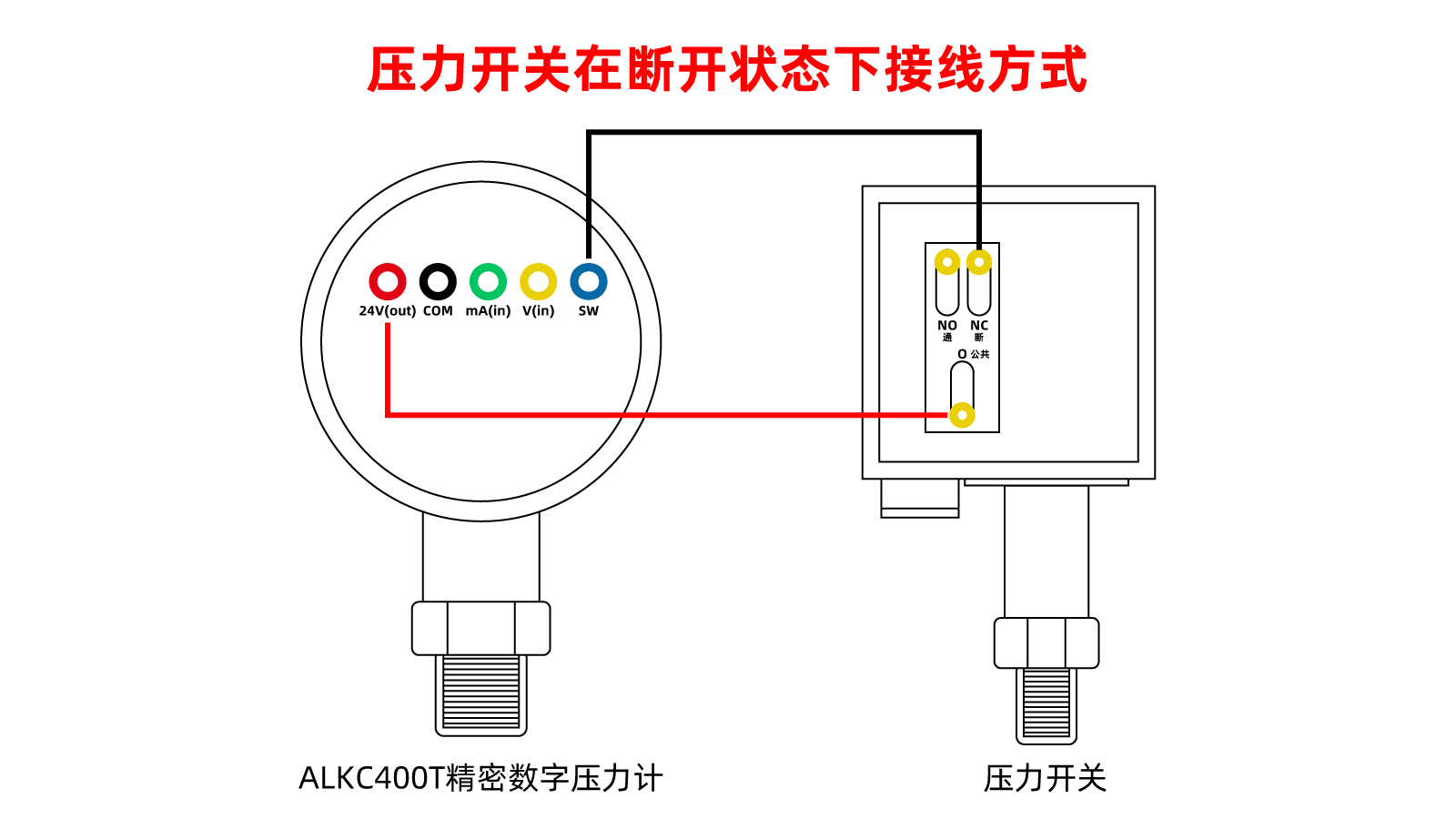

• 接线说明：

（1）将ALKC400T红色测试笔接在标准表24V输出接口里，黑色测试笔接在压力开关测量接口里。

（2）另一端红色鳄鱼夹夹在压力开关公共端（COM），黑色鳄鱼夹夹在常开端/断（NC）或常闭端/通（NO）。

（3）现在先将黑色鳄鱼夹夹在常开端/断（NC），此时标准表 ALKC400T压力开关显示“-/-”符号 ，证明压力开关常开（断开）状态正常，接线无误。

（二）操作过程

核心整定步骤：根据目标设定压力30MPa，小幅旋转压力开关调节旋钮（顺时针增压、逆时针减压），配合校准台加压调试，将压力开关动作值精准整定至目标压力30MPa，整定完成后保持旋钮位置固定。

1、压力开关在常开状态下，闭合与断开检验过程

• 使用手压杆慢慢加压，加压至5~10MPa左右停止，关闭截止阀，再使用微调顺时针调至开关闭合的上切值（动作值）30MPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“-/-”变为“--”符号，压力开关由断开状态切换为闭合状态，记录动作压力值。

• 继续使用微调逆时针减压，减至开关断开的下切值（复位值）27MPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“--”变回“-/-”符号，压力开关由闭合状态切换为断开状态，记录复位压力值。

• 检验完成，依次打开泄压阀和截止阀，逐步释放管路内压力，泄压为0，测量结束。

2、压力开关在常闭状态下，闭合与断开检验过程

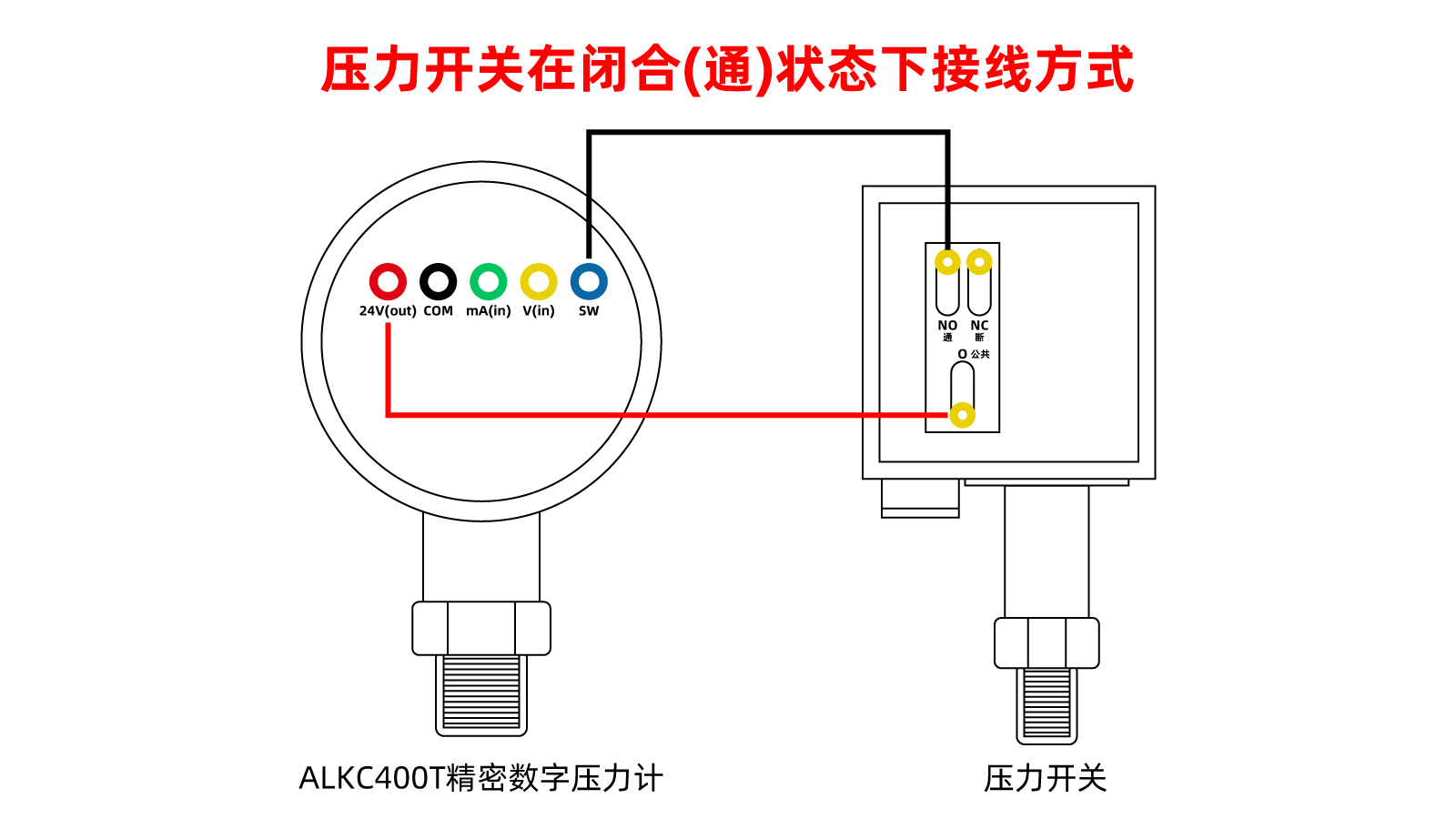

• 先将黑色鳄鱼夹夹在常闭端（NO），接着可以看到压力开关处在常闭状态中，标准表 ALKC400T压力开关显示“--”闭合符号。

• 将微调逆时针调至合适位置，关闭泄压阀。使用手压杆慢慢加压，加压至5~10MPa左右停止，关闭截止阀，再使用微调顺时针调至开关断开的上切值（动作值）30MPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“--”变为“-/-”符号，压力开关由闭合状态切换为断开状态，记录动作压力值。

• 继续使用微调逆时针减压，减至开关断开的下切值（复位值）27MPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“-/-”变为“--”符号，压力开关由断开状态恢复为闭合状态，记录复位压力值。

• 检验完成，依次打开泄压阀和截止阀，逐步释放管路内压力，泄压为0，测量结束。

三、注意事项

规范使用

• 传压介质需洁净无杂质，以防堵塞管路、损坏液压台与压力表。

• 操作应按照标准流程，液压校准台ALKT9803加压减压需缓慢，避免压力冲击。

• 精密数字压力计ALKC400T接线需明确，严防接反。

• 校验点需待标准表数值稳定后读数，记录实时准确。

• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。

维护与校准周期

• 定期对ALKC400T精密数字压力计进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 液压台长期不用需泄压后保存，倒出储液杯内液体，盖上布罩，以免尘埃进入仪器。

四、结语

通过标准化校验作业，整定压力控制器动作压力与复位压力，核验触点通断响应的稳定性，严格控制环境温湿度，保持介质洁净，分段升降压操作，降低测量干扰。实时记录各项检测数据，排查参数超差、触点失灵等风险。定期开展校验及计量器具养护，保障压力控制器动作灵敏，符合计量规范。
