艾雷柯电动压力校准台ALKD12A压力表校验检测与测量标准化操作流程

为规范压力表计量校验作业，保障压力测量数据准确可靠，确保工业测控仪表计量性能合规，针对不锈钢压力表开展全量程计量性能校验。本次校验以艾雷柯ALKD12A电动压力校准台为压力发生装置，搭配ALKC400D精密数字压力表作为标准器具，针对Y-100BF不锈钢压力表开展正压与真空量程的示值测量工作。校验全程严格遵循计量规范，在温湿度受控环境中完成全量程升压、减压逐点检定，通过规范操作、稳压读数与轻敲示值记录，核算仪表示值误差等关键指标。以下为详细操作流程与注意事项。

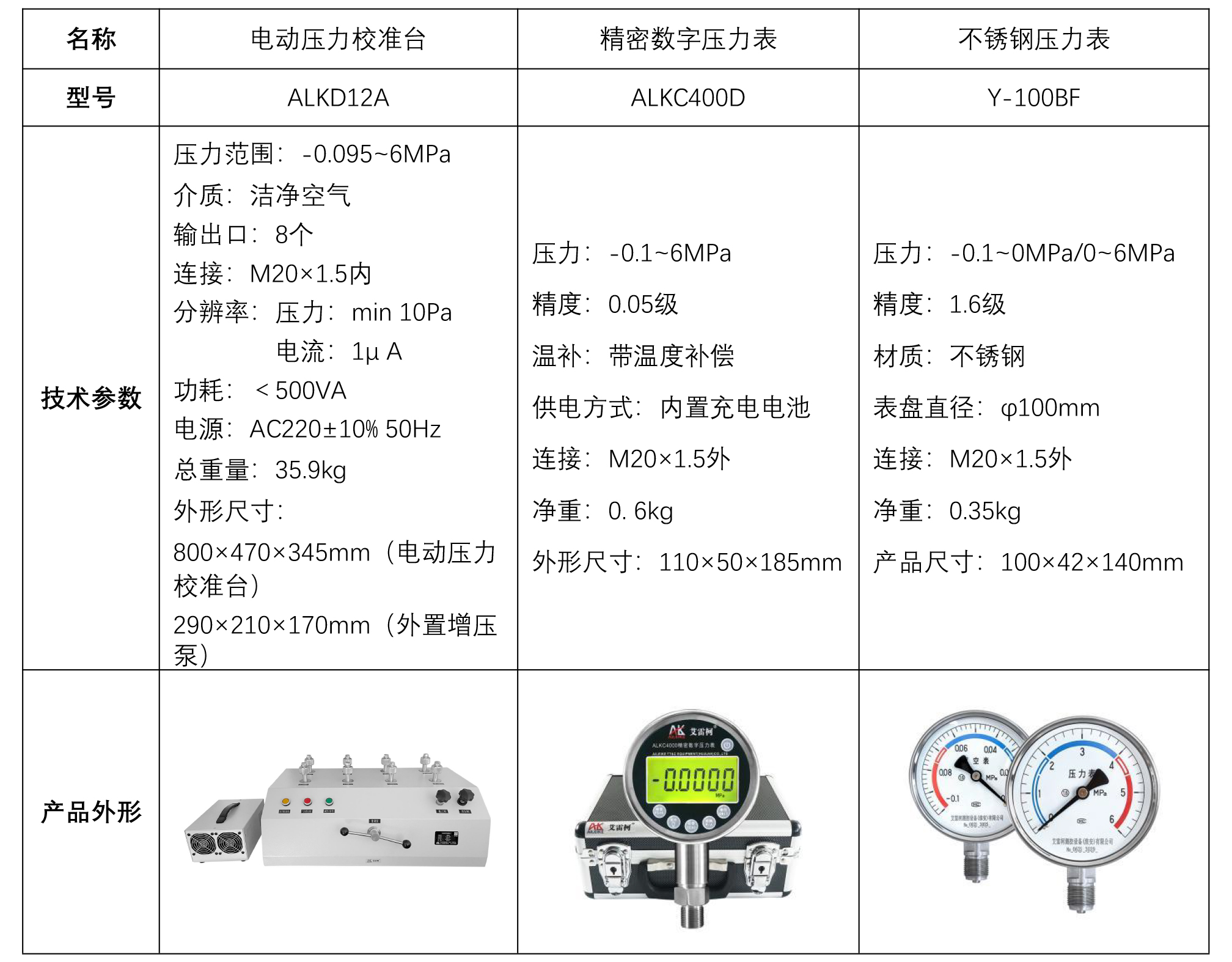

一、校验压力表工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》，适用于弹性元件式一般压力表、压力真空表和真空表的初次检定、后续检定和使用中检查，覆盖工业常用的就地指示型压力测量仪表。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场通风干燥、无振动、粉尘及腐蚀性气体。

2、工具连接

• 先将外置增压泵与电动压力校准台的外置泵气源接口和外置泵电源接口连接并拧紧，校准台连接上220V电源并打开开关。

• 将标准表ALKC400D和被检压力表Y-100BF与ALKD12A输出口密封连接，不用的输出口用堵头拧紧。

（二）压力表气压校验过程

1、升压过程

• 先打开截止阀，再将微调泵逆时针调至合适位置，关闭泄压阀。

• 这时按下气压增压按钮加压，加压到需要的压力值，当接近压力值松开，再使用微调泵顺时针调至检定值1MPa，待压力稳定、标准表示值不再跳动后查看被检压力表压力值，然后用手指轻轻敲击被检压力表的外壳侧面（严禁敲玻璃、猛敲），观察指针位置，记录敲击稳定后的示值。以敲击后的示值，作为该压力点的实测检定读数，并计算误差。

• 继续按气压增压按钮加压，加压至检定值左右停止，再使用微调泵调至检定值2MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

• 同样的操作调至检定点3MPa、4MPa、5MPa、6MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

• 注意：当加压中发现读数慢慢向下跌时（有轻微泄漏）请关闭截止阀，可保持压力平稳，继续加压，只能通过微调加压。

2、减压过程

• 若截止阀是关闭状态，要先打开截止阀，再进行减压操作。

• 先点击减压按钮减压，减压至检定值左右停止，再使用微调泵调至检定值5MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

• 同样的操作调至检定值4MPa、3MPa、2MPa、1MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

3、泄压过程

打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

（三）压力表真空校验过程

1、升压过程

• 先取下测量正压的被检表，装上测量负压的被检表，将微调泵顺时针调至合适位置，关闭泄压阀。

• 点击真空增压按钮抽真空，抽至校验的的真空值左右停止，再用微调泵调至真空值-0.02MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

• 继续使用真空增压按钮抽真空，抽至检定值左右停止，再用微调泵调至检定值-0.04MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

• 同样的操作调至检定点-0.06MPa、-0.08MPa、-0.095MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

2、减压过程

• 先点击减压按钮减压，减压至检定值左右停止，再使用微调泵调至真空值-0.08MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

• 同样的操作调至真空值-0.06MPa、-0.04MPa、-0.02MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

3、泄压过程

打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

三、注意事项

规范使用

• 测量正压时，只按气压增压按钮（请勿按真空增压按钮）；测量负压时，只按真空增压按钮（请勿按气压增压按钮），压力/真空转换时，须在无压状态下进行。

• 校验时需注意，标准表的允差须小于被检表的允差，确保校验结果精准可靠，符合计量规范要求。

• 外置增压泵与电动压力校准台正确连接，电动压力校准台连接220V电源，请勿接错。

• 操作应按照标准流程，ALKD12A电动压力校准台加压减压需缓慢，避免压力冲击。

• 加压至校验点，待标准表数值稳定后记录示值；被检压力表待压力稳定后轻敲表壳，以敲击后示值为准读数，确保记录准确。

• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。

维护与校准周期

• 定期对精密数字压力表ALKC400D进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 电动压力校准台一般六个月或运作500小时应检查更换一次润滑油。

• 没有对应的检测技能和对应的检测设备，切勿随意打开机盖进行检修，更不允许调整和更换元件。

• 电动压力校准台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。

四、结语

严格执行本操作规程，可规范完成压力表全量程示值检测与计量性能核验，精准核算各检定点示值误差，确保测量结果量值溯源合规有效。日常检测需严守操作规范，正确区分正压与真空作业模式，落实标准器具周期检定与设备日常维护保养，保障校准装置长期稳定可靠。
