压力变送器（HART协议）正负压量程检测与校准操作规程
作为工业压力测控设备，压力变送器（HART协议）采集现场压力并输出4~20mA电流。受环境温度湿度影响，易出现零点漂移、输出偏差，需按周期开展校验工作。本规程使用艾雷柯校验设备，在标准环境下完成接线、HART手操器通讯调试，开展正负压全量程校验。逐级升降压完成零点、量程调校，校验对应电流输出，检测回差性能。明确操作作业流程以及设备维护要求，标准化开展变送器校准检测，确保测量数据真实可靠。

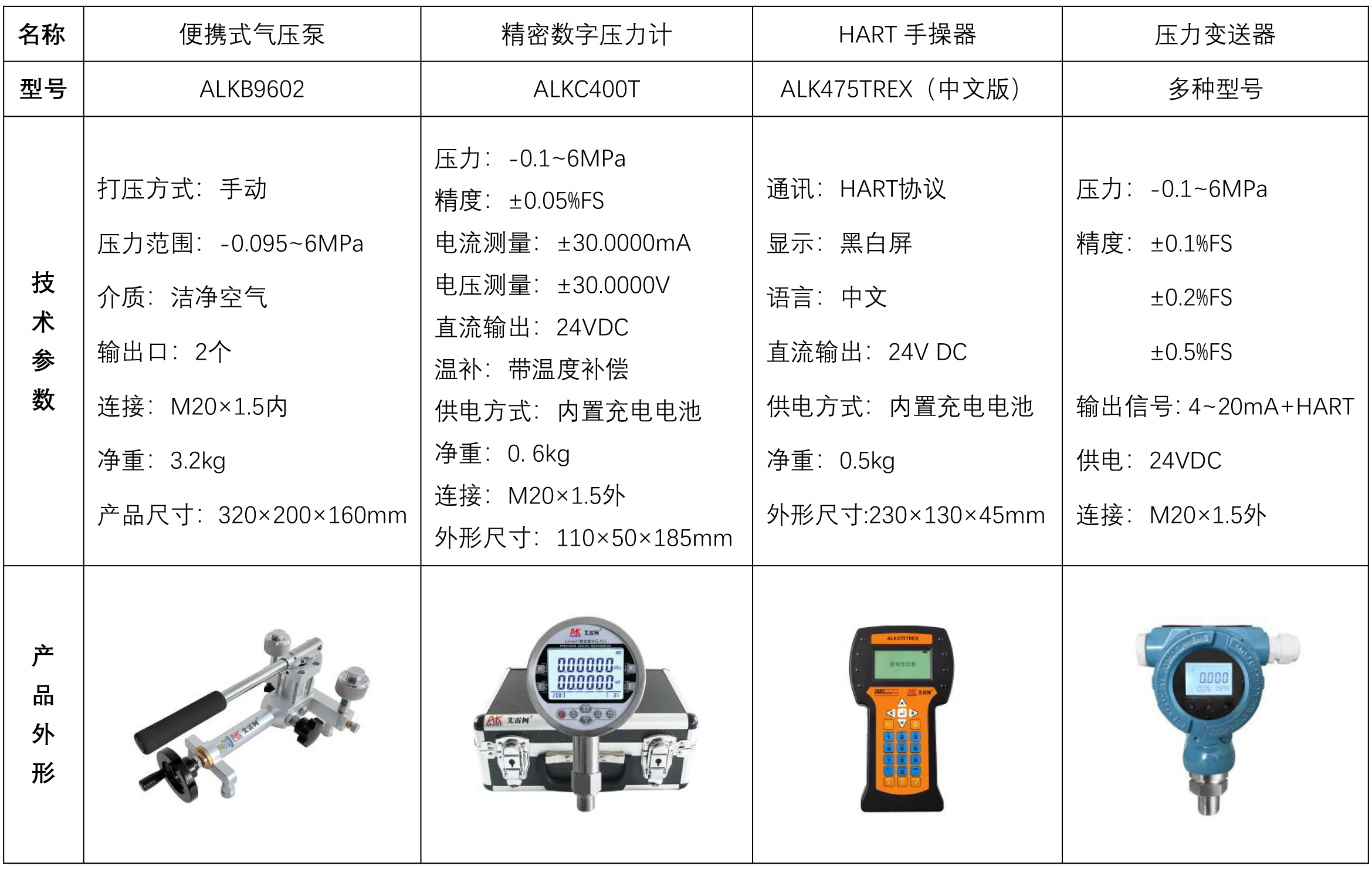

一、校验压力变送器（HART协议）工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
• 将压力变送器和精密数字压力计ALKC400T与ALKB9602输出口密封连接。

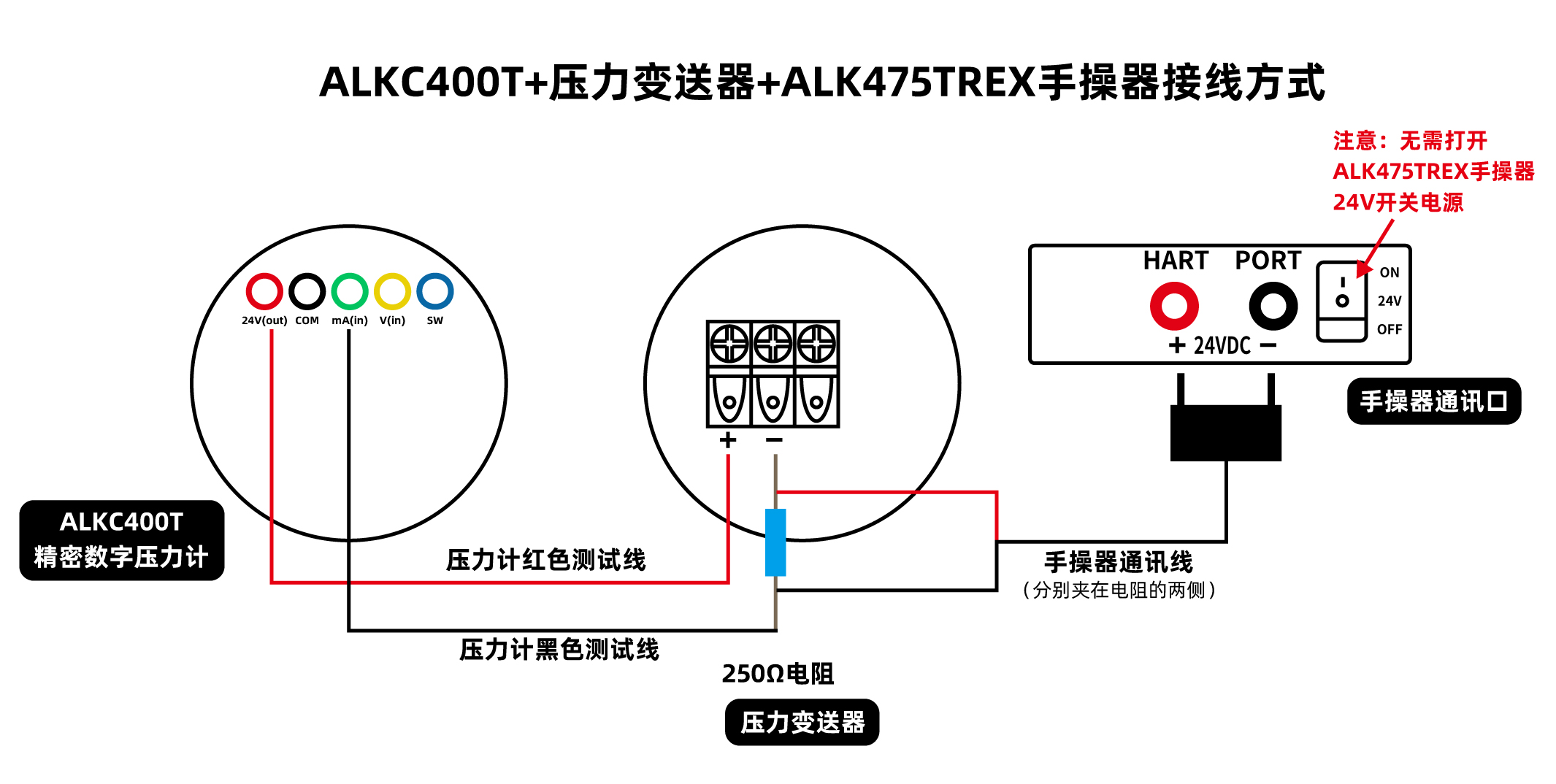

• 接线方式一（精密数字压力计24V供电）：
（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极
（2）变送器负极连接250Ω电阻
（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧
（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端
（5）完成接线，形成闭合回路
接线图示（一）
• 接线方式二（ALK475TREX手操器24V供电）：
（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极
（2）黑色测试线接线：一端插入标准表公共端接口
（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起
（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源
接线图示（二）
• 若变送器在当前大气压下显示不为0，标准表测出变送器的电流值4mA有偏差，接着拿出HART手操器校准变送器零点和电流。
3、手操器具体校准步骤

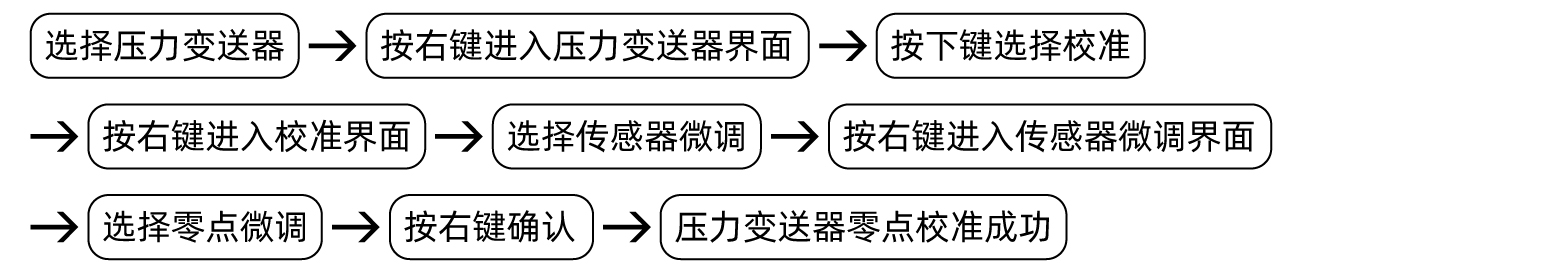

（1）校准变送器零点
打开手操器电源，手操器与压力变送器已通讯成功

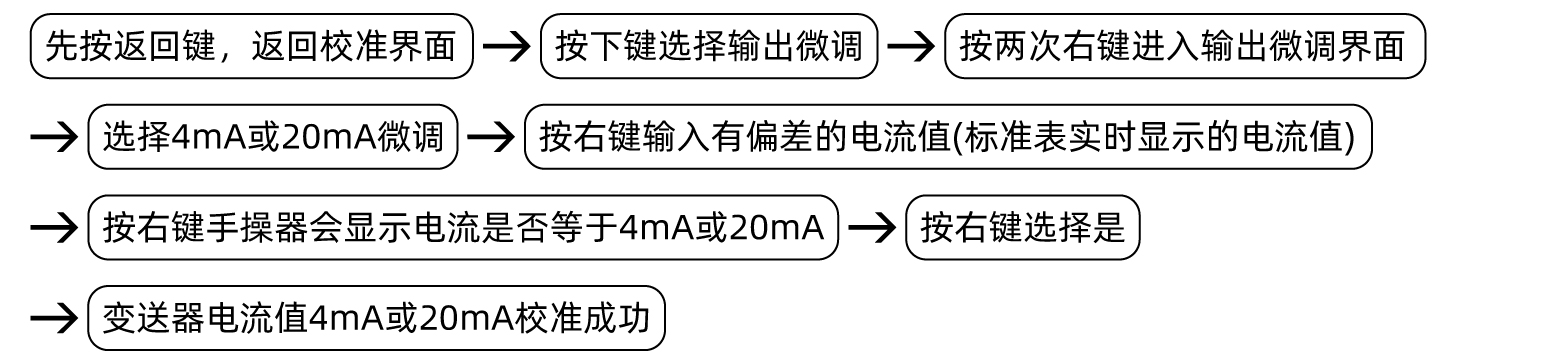

（2）校准压力表测出的变送器电流值4mA或20mA
（二）压力变送器（HART协议）正压校验校准过程
1、升压校准过程
• 先打开ALKB9602截止阀，把切换阀往里推，请勿带压切换，将微调逆时针调至合适位置，再关闭泄压阀。
• 使用打压杆进行加压，加压至需要校验的压力值左右停止，再使用微调顺时针调至检定点1.5MPa，变送器测出的压力值与1.5MPa有偏差，标准表测出压力变送器的电流值8mA也有偏差，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于1.5MPa时选择低量程段微调，压力值高于1.5MPa时，选择高量程段微调，再按右键，输入压力值1.5MPa，最后再按右键确认，压力值和电流值同时校准成功。
• 继续打压杆进行加压，加压至下个校验的压力值左右停止，再使用微调顺时针调至检定点3MPa，电流值应是12mA，有偏差，需拿出手操器校准压力值和电流值。
• 先关闭截止阀，同样的操作，直接使用微调阀加压至检定点4.5MPa、6MPa，对应的电流值应是16mA、20mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 慢慢打开泄压阀，泄压至需要校验的压力值左右停止，再关闭泄压阀，使用微调逆时针减压，减至压力值4.5MPa，标准表测出压力变送器的电流值应是16mA，有偏差，需拿出手操器校准压力值和电流值。
• 同样的操作，减至下个压力值3MPa、1.5MPa，对应的电流值应是12mA、8mA，有误差时需用手操器校准（同上操作）。
3、泄压过程
依次打开泄压阀、截止阀，逐步释放管路内压力，泄压为0，测量结束。
（三）压力变送器（HART协议）负压校验校准过程
1、升压校准过程
• 打开截止阀，再把切换阀往外拉出，请勿带压切换。将微调顺时针调至合适位置，再关闭泄压阀。
• 若变送器在当前大气压下显示不为0，标准表测出变送器的电流值20mA有偏差，接着拿出HART手操器校准变送器零点和电流。
• 使用打压杆进行加压，加压至检定值左右，再使用微调逆时针调至检定点-0.02MPa，变送器测出的压力值与-0.02MPa有偏差，标准表测出压力变送器的电流值16.6mA也有偏差，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于-0.02MPa时选择低量程段微调，压力值高于-0.02MPa时，选择高量程段微调，再按右键，输入压力值-0.02MPa，最后再按右键确认，压力值和电流值同时校准成功。
• 同样的操作，使用打压杆进行加压，再使用微调顺时针调至-0.04MPa、-0.06MPa、-0.08MPa、-0.095MPa，电流值应是13.3mA、9.9mA、6.5mA、4mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 慢慢打开泄压阀，泄压至需要校验的压力值左右停止，再关闭泄压阀，使用微调逆时针减压，减至压力值-0.08MPa，标准表测出压力变送器的电流值应是6.5mA，有偏差，需拿出手操器校准压力值和电流值。
• 同样的操作，减至下个真空值-0.06MPa、-0.04MPa、-0.02MPa，对应的电流值应是9.9mA、13.3mA、16.6mA，有误差时需用手操器校准（同上操作）。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 操作应按照标准流程，ALKB9602便携式气压泵加压减压需缓慢，避免压力冲击。
• 精密数字压力计ALKC400T与手操器通讯线接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。
维护与校准周期
• 定期对精密数字压力计ALKC400T进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 气压泵长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
四、结语
压力变送器（HART协议）检测与校准以艾雷柯便携式气压泵ALKB9602为标准测量器具，搭配精密数字压力计ALKC400T和HART手操器ALK475TREX（中文版）完成压力变送器正负压全工况检测，改善零点漂移、输出信号偏移等常见问题。校验全流程标准化作业，做好校验设备维护保养。定期仪表校验检测，确保采集数据准确性，为整套工业控制系统稳定运转提供可靠保障。
