艾雷柯校验0~100MPa压力传感器计量检定设备安装操作细则
为确保压力传感器 ALKPTS503 的测量精度、量值传递准确性及运行稳定性，使其能满足电厂、钢厂、新能源、化工厂等多领域的使用需求，特开展本次校验工作。本次校验以液压校准台 ALKT804、精密数字压力计 ALKC400T 为核心校验工具，校验工作将在温度（20±2）℃、相对湿度≤85% RH、无振动、无粉尘及腐蚀性气体的标准环境下进行，严格按照前置准备、升压、减压、泄压的规范流程逐步操作，确保校验结果精准，以保障校验系统的长期可靠。

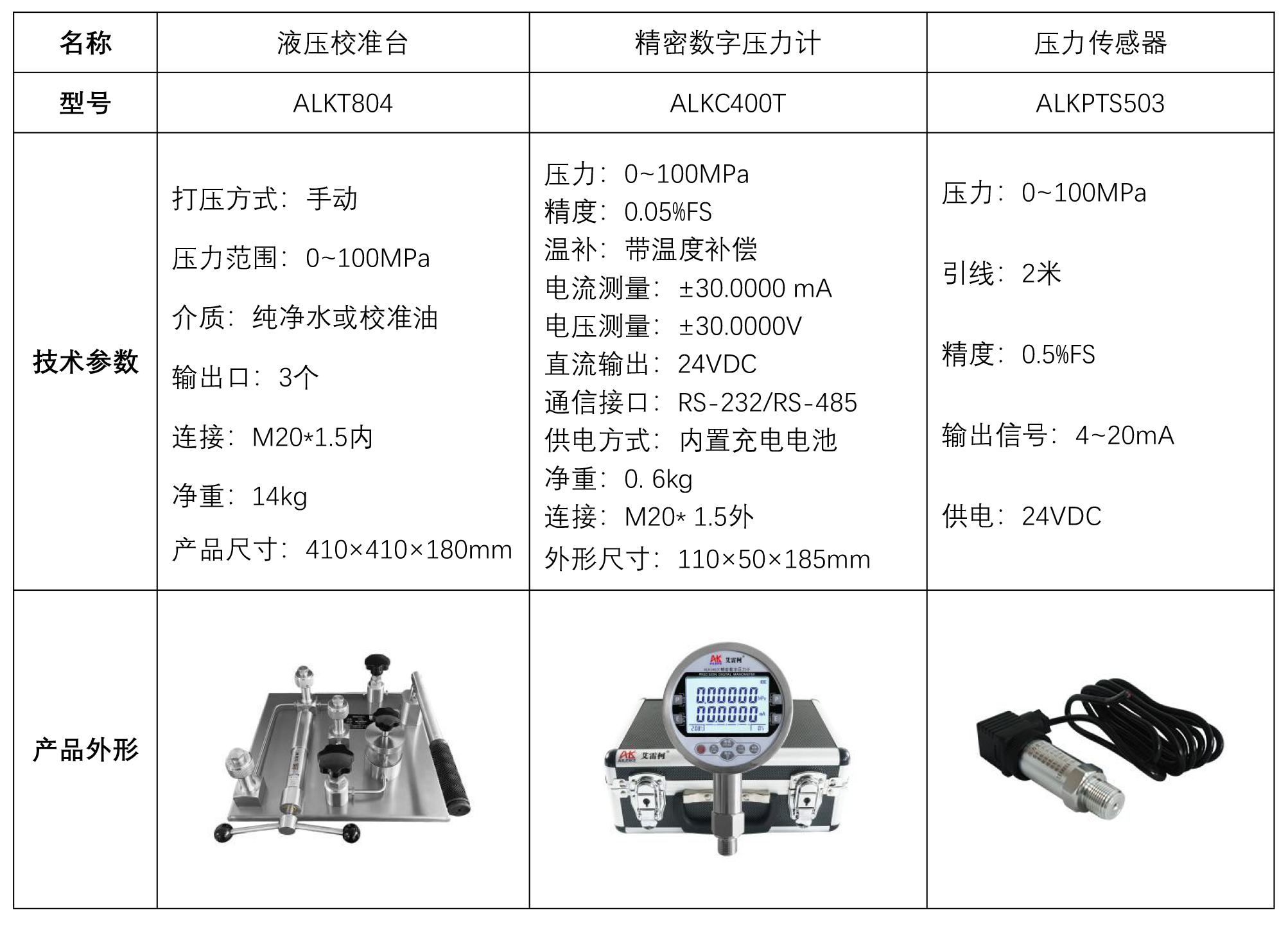

一、校验压力传感器工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 860-2015《压力传感器（静态）》，适用于静态压力传感器的初次检定、后续检定、使用中检验。能够感受压力信号，并按照一定规律将压力信号转换成可用的输出电信号的器件或装置。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
• 将压力传感器ALKPTS503和精密数字压力计ALKC400T与ALKT804输出口密封连接。
• 接线说明：
（1）将ALKC400T红色测试笔接在标准表24V输出接口里，黑色测试笔接在电流接口里。
（2）另一端红色鳄鱼夹夹在传感器红色线（正极）上，黑色鳄鱼夹夹在传感器蓝色线（负极）上，标准表ALKC400T与压力传感器已连接成功，同时在当前大气压下传感器压力值为0MPa时，标准表测出传感器的电流值为4mA，偏差≤±0.1mA，零点校准合格。
（二）压力传感器校验过程
1、升压过程
• 使用ALKT804打压杆进行加压，加压至10~15MPa停止，关闭稳压阀、过压截止阀，接着再使用微调阀顺时针调至检定点25MPa，标准表测出压力传感器的电流值是8mA。
• 接着直接使用微调阀顺时加压至50MPa，电流值是12mA。
• 同样的操作，直接使用微调阀加压至检定点75MPa、100MPa，对应的电流值是16mA、20mA。
2、减压过程
• 使用微调阀逆时针减压，减至压力值75MPa，标准表测出压力传感器的电流值是16mA。
• 同样的操作，直接使用微调阀减压至检定点50MPa、25MPa，对应的电流值是12mA、8mA。
3、泄压过程
依次打开泄压阀、稳压阀、过压截止阀，泄压为0，测量结束。
三、注意事项
规范使用
• 操作应按照标准流程，ALKT804液压校准台加压减压需缓慢，避免压力冲击。
• 精密数字压力计ALKC400T接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。
维护与校准周期
• 定期对ALKC400T精密数字压力计进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 液压台长期不用需泄压后保存，倒出储液杯内液体，盖上布罩，以免尘埃进入仪器。
四、结语
本次压力传感器校验过程严格遵循计量技术规范，在标准环境下有序开展，精准完成各检定点校验及零点校准，确保校验数据真实准确。本次校验有效验证了压力传感器的测量精度、量值传递准确性及运行稳定性，确认其可满足多领域使用需求。后续需定期对相关校验设备进行计量检定，规范操作与维护流程，保障压力传感器长期稳定运行，为各应用场景提供精准可靠的压力测量支持。
