数显差压变送器压力测量与校验作业操作流程详解
差压变送器是工业过程测控领域的核心压力检测仪表，其测量精度与输出稳定性，影响工况参数监测、过程控制与数据计量的准确性。为保障仪表量值准确合规，需依照规范开展校验与检测工作。本次校验以ALK3051DP差压变送器为对象，依托细微压轻泵ALKB201、差压型数字压力校验仪ALKC400E与 HART手操器ALK475TREX搭建标准检测系统，覆盖正、负压全量程，完成零点校准、量程点校准及升降压回差验证，通过标准比对与参数微调验证压力与电流对应关系。规范校验与定期维护，可确保仪表计量性能达标。

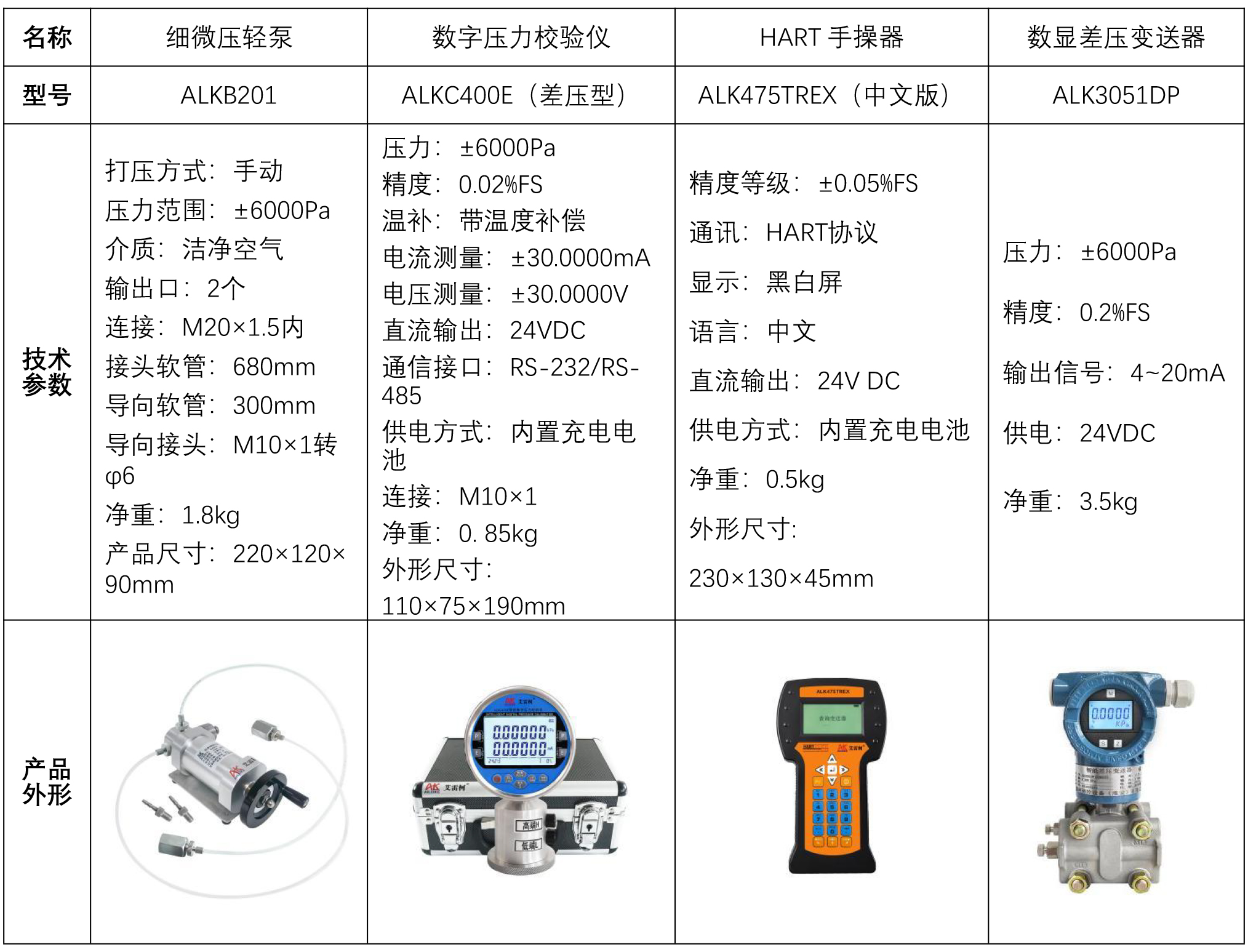

一、校验差压变送器工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
• 将差压变送器ALK3051DP和数字压力校验仪ALKC400E（差压型，以下简称差压表）与细微压轻泵ALKB201输出口密封连接。
（1）差压表的高量程接口与ALKB201其中一个输出口连接。
（2）差压变送器的高量程接口与ALKB201另一个输出口连接。

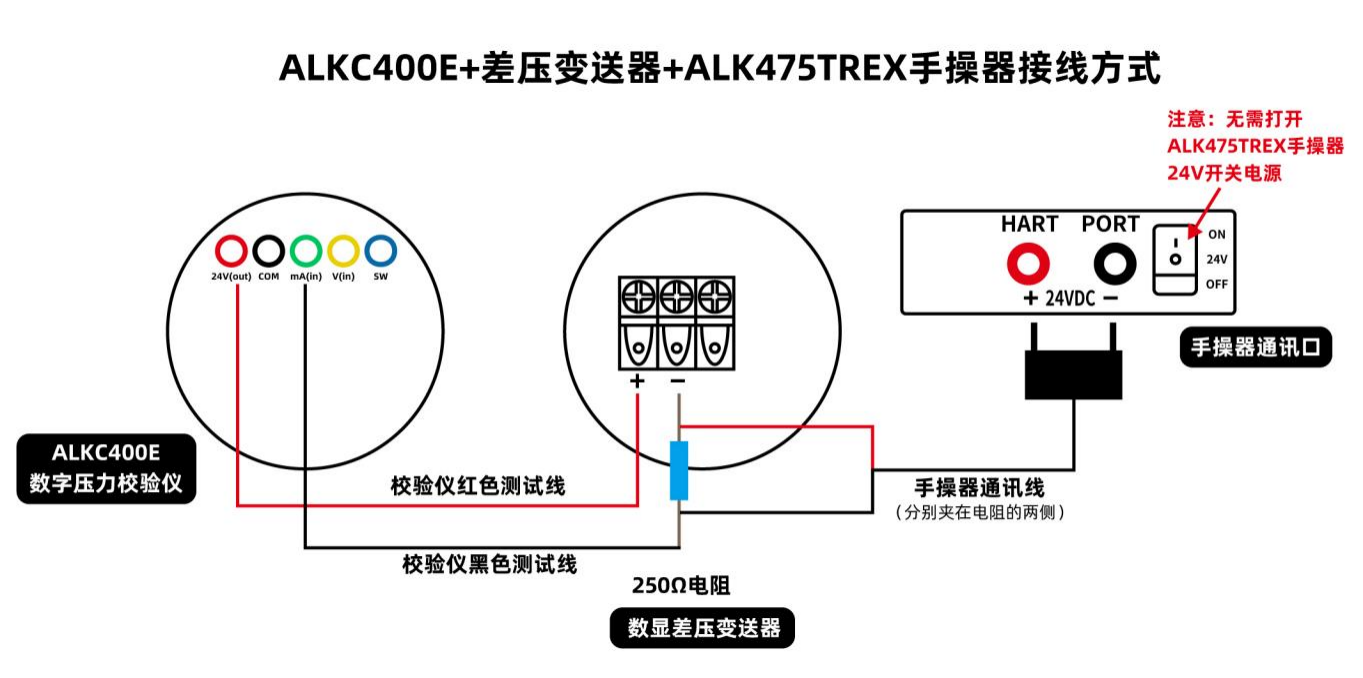

• 接线方式一（数字压力校验仪24V供电）：
（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极
（2）变送器负极连接250Ω电阻
（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧
（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端
（5）完成接线，形成闭合回路
接线图示（一）
• 接线方式二（ALK475TREX手操器24V供电）：
（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极
（2）黑色测试线接线：一端插入标准表公共端接口
（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起
（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源
接线图示（二）
• 若差压变送器在当前大气压下显示不为0，标准表测出差压变送器的电流值12mA有偏差，接着拿出HART手操器校准变送器零点和电流。
（二）差压变送器正压校验过程
1、升压校准过程
• 先将ALKB201手柄逆时针调至合适位置，再将精密微调逆时针调至合适位置，然后关闭泄压阀。
• 接着使用手柄顺时针慢慢加压，加压至检定值左右停止，再使用精密微调顺时针调至检定值3000Pa有偏差，差压表测出差压变送器的电流值16mA也有偏差，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于3000Pa时选择低量程段微调，压力值高于3000Pa时，选择高量程段微调，再按右键，输入压力值3000Pa，最后再按右键确认，压力值和电流值同时校准成功。
• 接着使用手柄顺时针慢慢加压，加压至检定值左右停止，再使用精密微调调至检定值6000Pa，电流值应是20mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 先使用手柄逆时针慢慢减压，减压至检定值左右停止，再使用精密微调调至检定值3000Pa，差压表测出差压变送器的电流值应是16mA，有偏差时，需拿出手操器校准压力值和电流值。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
（三）差压变送器负压校验过程
1、升压校准过程
• 先将ALKB201手柄顺时针调至合适位置，再将精密微调顺时针调至合适位置，然后关闭泄压阀。
• 接着使用手柄逆时针抽负压，抽至检定值左右停止，再使用精密微调逆时针调至检定值-3000Pa，差压变送器测出的压力值与-3000Pa有偏差，差压表测出差压变送器的电流值8mA也有偏差时，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于-3000Pa时选择低量程段微调，压力值高于-3000Pa时，选择高量程段微调，再按右键，输入压力值-3000Pa，最后再按右键确认，压力值和电流值同时校准成功。
• 接着使用手柄逆时针抽负压，抽至检定值左右停止，再使用精密微调调至检定值-6000Pa，电流值应是4mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 先使用手柄顺时针慢慢减压，减压至检定值左右停止，再使用精密微调调至检定值-3000Pa，差压表测出差压变送器的电流值应是8mA，有偏差时，需拿出手操器校准压力值和电流值。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 操作应按照标准流程，ALKB201细微压轻泵加压减压需缓慢，避免压力冲击。
• 差压表接线需明确，严防接反。
• 校验点需待差压表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。
维护与校准周期
• 定期对数字压力校验仪ALKC400E（差压型）进行计量检定（建议每年1次），确保测量精度达标。
• 差压表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 细微压轻泵长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
四、结语
本次差压变送器校验作业，完成正负压全量程双向检测，验证了仪表的回差特性与零点稳定性，有效修正量值偏差，确保压力测量与电流输出的对应关系符合计量标准。规范的检测流程与标准化操作是保障工业压力测量准确可靠的核心环节，配合定期计量检定与日常运维管理，可持续维持仪表计量性能，为现场差压、液位、流量等关键参数的精准监测提供坚实支撑，保障生产系统长期平稳运行。
