箱式电动液压校准台：压力变送器校验检测与校准全流程操作指南
压力变送器（HART协议）是工业过程测量的核心计量仪表，其测量精度关系生产管控精度、设备运行与数据准确性，定期开展校验检测是保障仪表性能的必要环节。本次校验依托箱式电动液压校准台ALKD102B与HART手操器ALK475TREX（中文版），通过标准压力比对、电流信号检测与HART通讯校准，对变送器零点、量程及各校验点的压力示值、电流输出开展全流程测量验证，覆盖升压、减压全过程。操作严格遵循规范流程，精准修正示值偏差，确保仪表计量性能达标。

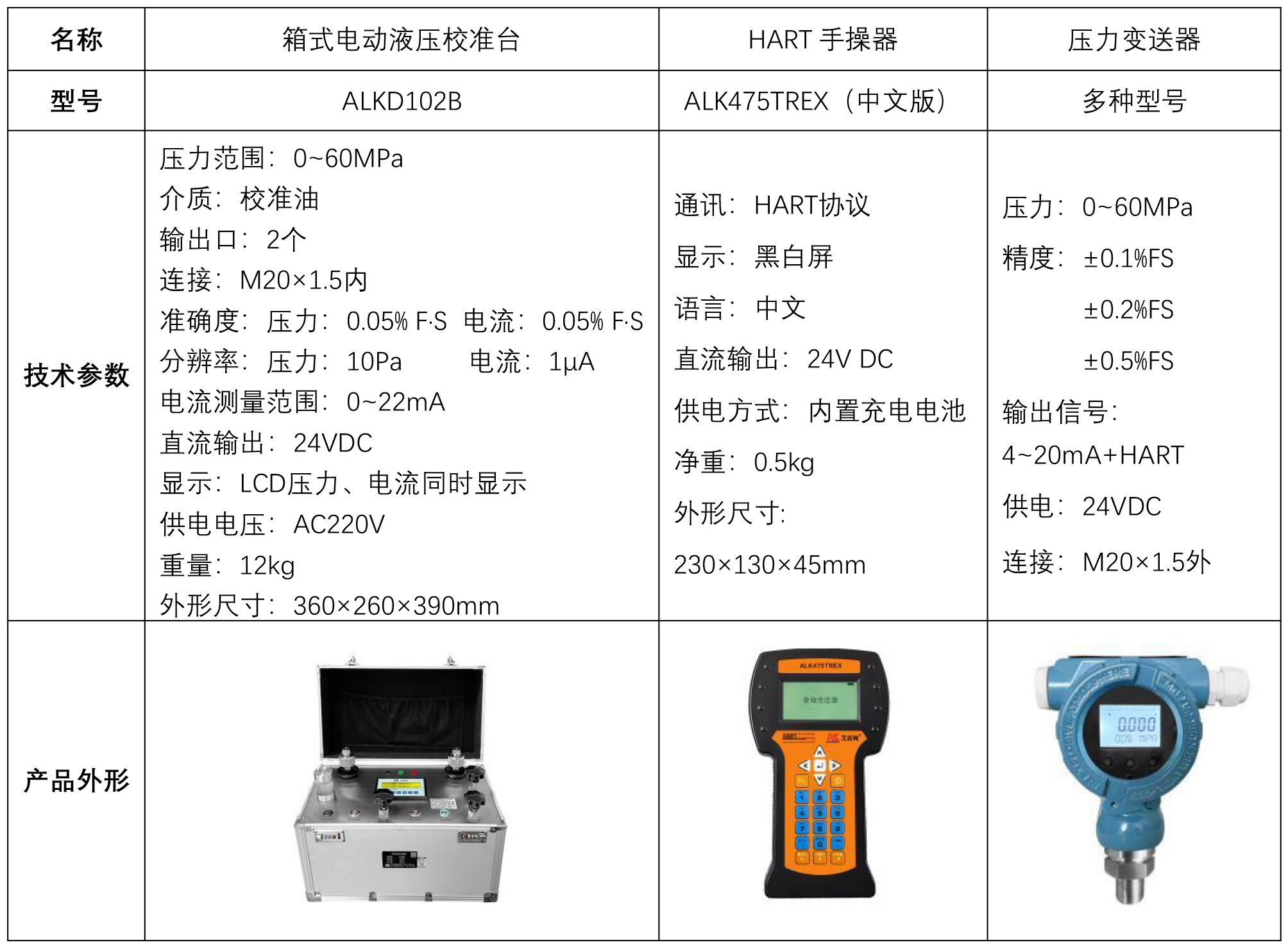

一、校验压力变送器（HART协议）工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场通风干燥、无振动、粉尘及腐蚀性气体。
2、箱式电动液压校准台注液
• 准备好传压介质（校准油）。
• 拧下储液杯上的杯盖，将介质注入储液杯内，注入足够的介质，注液完成后，将储液杯杯盖装回。
3、工具连接
• 将压力变送器（HART协议）和箱式电动液压校准台ALKD102B其中一个输出口密封连接，另一个输出口用堵头拧紧，校准台连接上220V电源并打开开关。

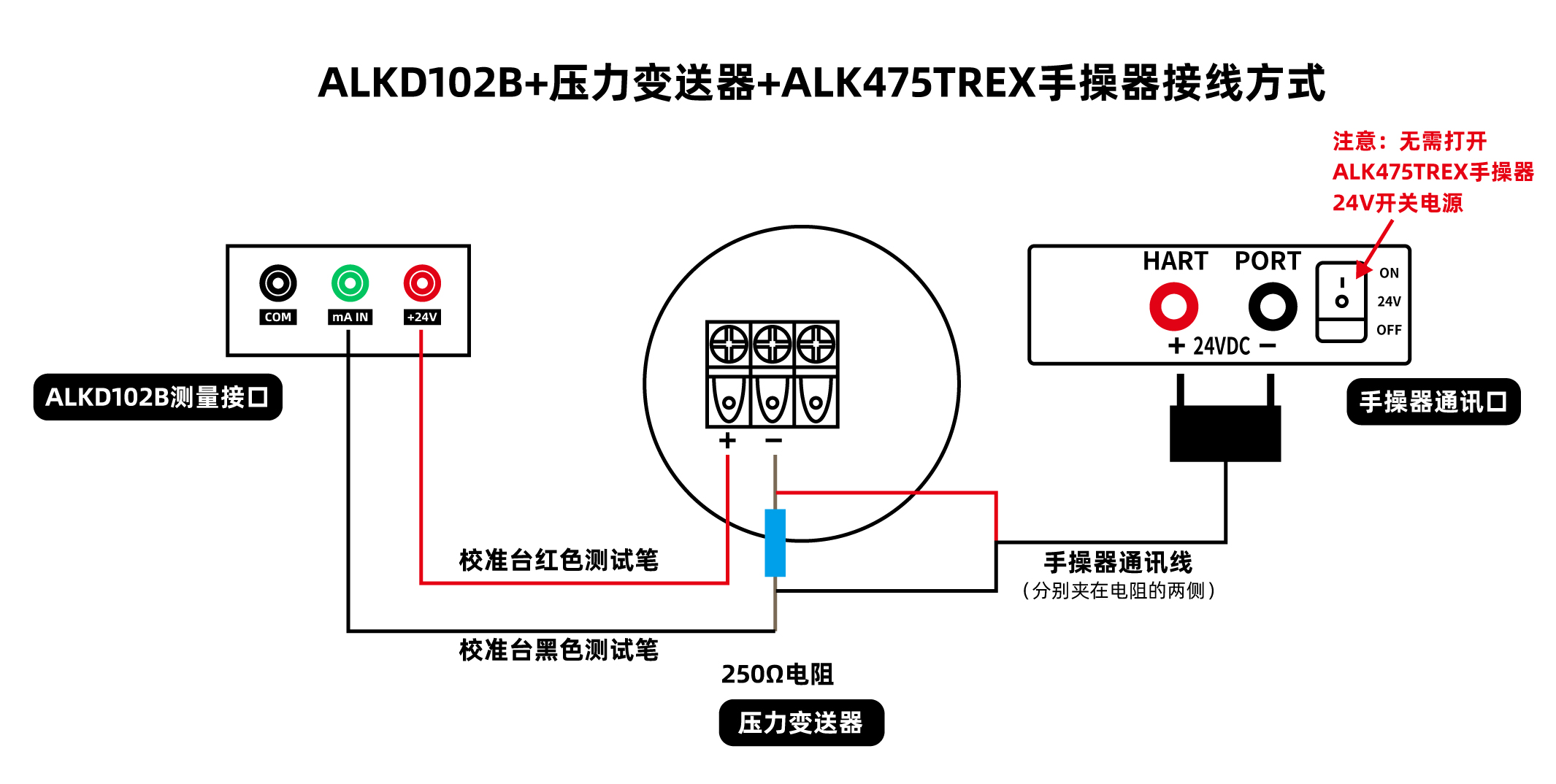

• 接线方式一（箱式电动液压校准台24V供电）：
（1）红色测试笔接线：一端插入校准台24V接口，另一端夹子夹在变送器正极
（2）变送器负极连接250Ω电阻
（3）黑色测试笔接线：一端插入校准台电流接口，另一端夹子夹在250Ω电阻一侧
（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端
（5）完成接线，形成闭合回路
接线图示（一）

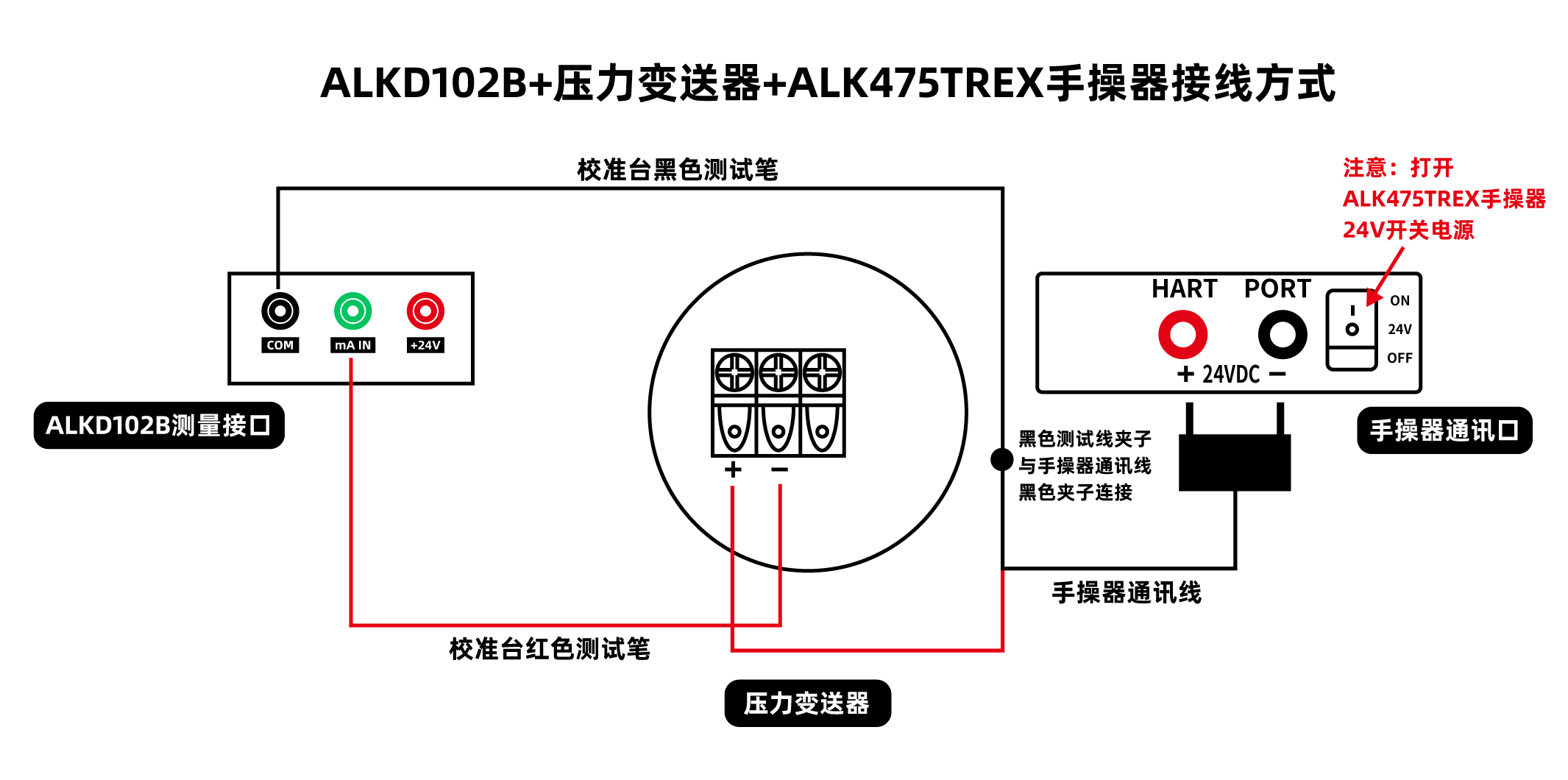

• 接线方式二（ALK475TREX手操器24V供电）：
（1）红色测试笔接线：一端插入校准台电流接口，另一端夹子夹在变送器负极
（2）黑色测试笔接线：一端插入校准台公共端接口
（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与校准台黑色测试线的夹子夹在一起
（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源
接线图示（二）
• 若变送器在当前大气压下显示不为0，校准台测出变送器的电流值4mA有偏差，接着拿出HART手操器校准变送器零点和电流。
4、手操器具体校准步骤

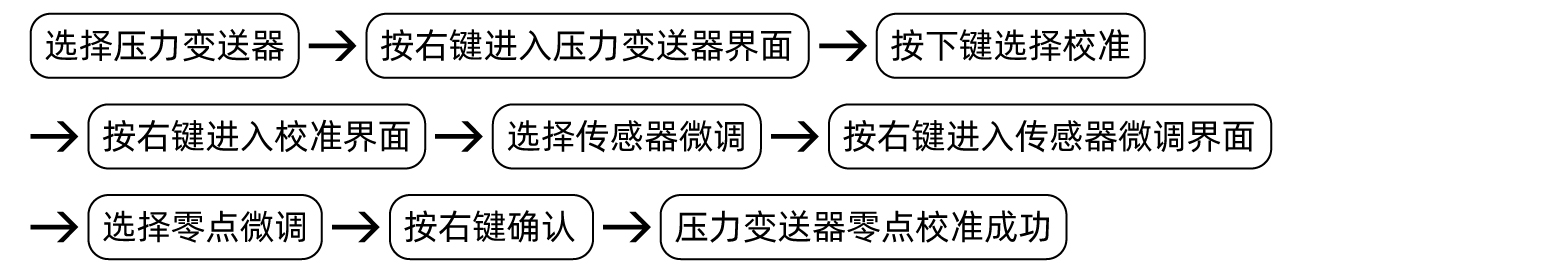

（1）校准变送器零点
打开手操器电源，手操器与压力变送器已通讯成功

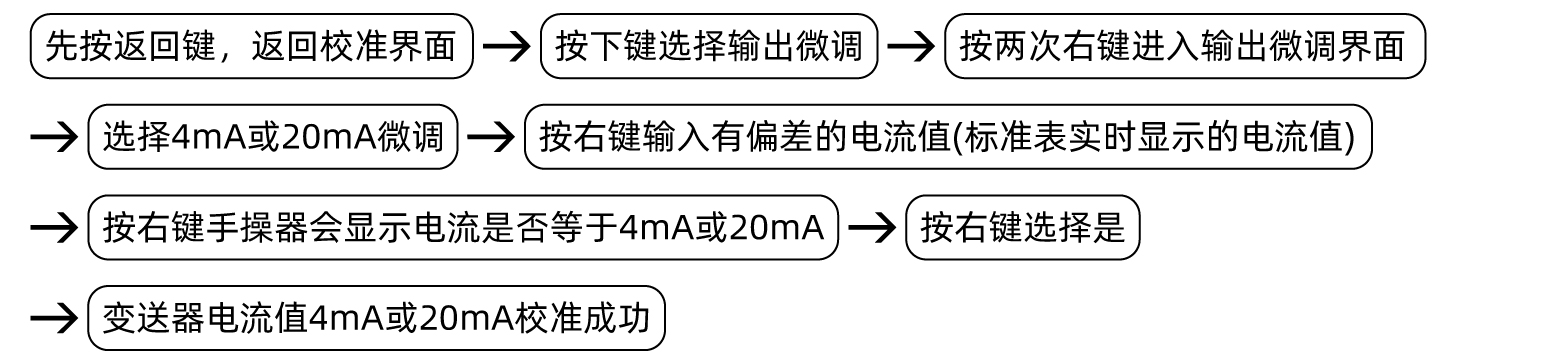

（2）校准压力表测出的变送器电流值4mA或20mA
（二）压力变送器（HART协议）校验校准过程
1、升压校准过程
• 先按箱式电动液压校准台预压按钮加压，预压至1.5MPa左右停止，关闭截止阀。
• 按增压微调加压，加至需要校验的压力值左右停止，接着使用微调阀调至校验压力值15MPa，若校准台显示屏压力值与变送器显示15MPa有偏差时，校准台测出变送器的电流值是8mA也有偏差时，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于15MPa时选择低量程段微调，压力值高于15MPa时，选择高量程段微调，再按右键，输入压力值15MPa，最后再按右键确认，压力值和电流值同时校准成功。
• 继续按增压微调按钮加压，加压至压力值左右停止，使用微调阀调至校验压力值30MPa，若校准台显示屏压力值与变送器显示30MPa有偏差，校准台测出变送器的电流值应是12mA，有误差时需用手操器校准（同上操作）。
• 同样的操作，加压至压力值45MPa、60MPa，校准台测出变送器的电流值应分是16mA、20mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 按减压微调减压，减至需要校验的压力值左右停止，接着使用微调阀调至校验压力值45MPa，若校准台显示屏压力值与变送器显示45MPa有偏差时，校准台测出变送器的电流值是16mA也有偏差时，拿出手操器校准压力值和电流值。
• 同样的操作，减压至压力值30MPa、15MPa，校准台测出变送器的电流值应分是12mA、8mA，有误差时需用手操器校准（同上操作）。
3、泄压过程
继续按减压微调减压，减至校准台停止运行，减压微调灯亮起时，最后依次打开泄压阀，截止阀，泄压为0，测量结束。
三、注意事项
规范使用
• 传压介质需洁净无杂质，以防堵塞管路、损坏箱式电动液压校准台。
• 箱式电动液压校准台连接220V电源，请勿接错，电流测量不能超过22mA。
• 操作应按照标准流程，逐点升压减压，避免压力冲击。
• 校准台与手操器通讯线和压力变送器接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。
维护与校准周期
• 箱式电动液压校准台应该安装在恒温环境里。
• 箱式电动液压校准台长期不用需泄压后保存，倒出储液杯内液体，盖上布罩，以免尘埃进入仪器。
四、结语
本次压力变送器（HART协议）校验，完成全量程正反行程的逐项检测与校准，通过标准压力比对、电流信号核验及HART通讯调试，对零点、量程及各校验点的示值偏差进行精准修正，验证了仪表的计量性能。全程严格执行操作规范，待数值稳定后读数记录，确保检测数据真实可追溯。经校准后的变送器输出信号准确一致，满足工艺测量精度要求。坚持落实周期性校验与日常设备维护，可持续保障压力测量数据的可靠性。
