艾雷柯压力传感器校验校准安装设备建标推荐操作流程解析
在工业自动化与压力校验领域，压力传感器作为关键检测元件，其测量精度直接影响设备运行稳定性、数据准确性，因此定期对其进行规范校验至关重要。本文采用ALKB202轻便微压泵和ALKC400T精密数字压力计对ALKPTS503压力传感器进行校验，校验过程涵盖前置准备、正压校验、负压校验三大核心环节，通过规范的工具连接、精准的压力调节及细致的数值记录，完成传感器性能检测与量值传递，确保压力传感器测量数据可靠。
一、校验压力传感器工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 860-2015《静态压力传感器》，适用于静态压力传感器的初次检定、后续检定、使用中检验。能够感受压力信号，并按照一定规律将压力信号转换成可用的输出电信号的器件或装置。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接

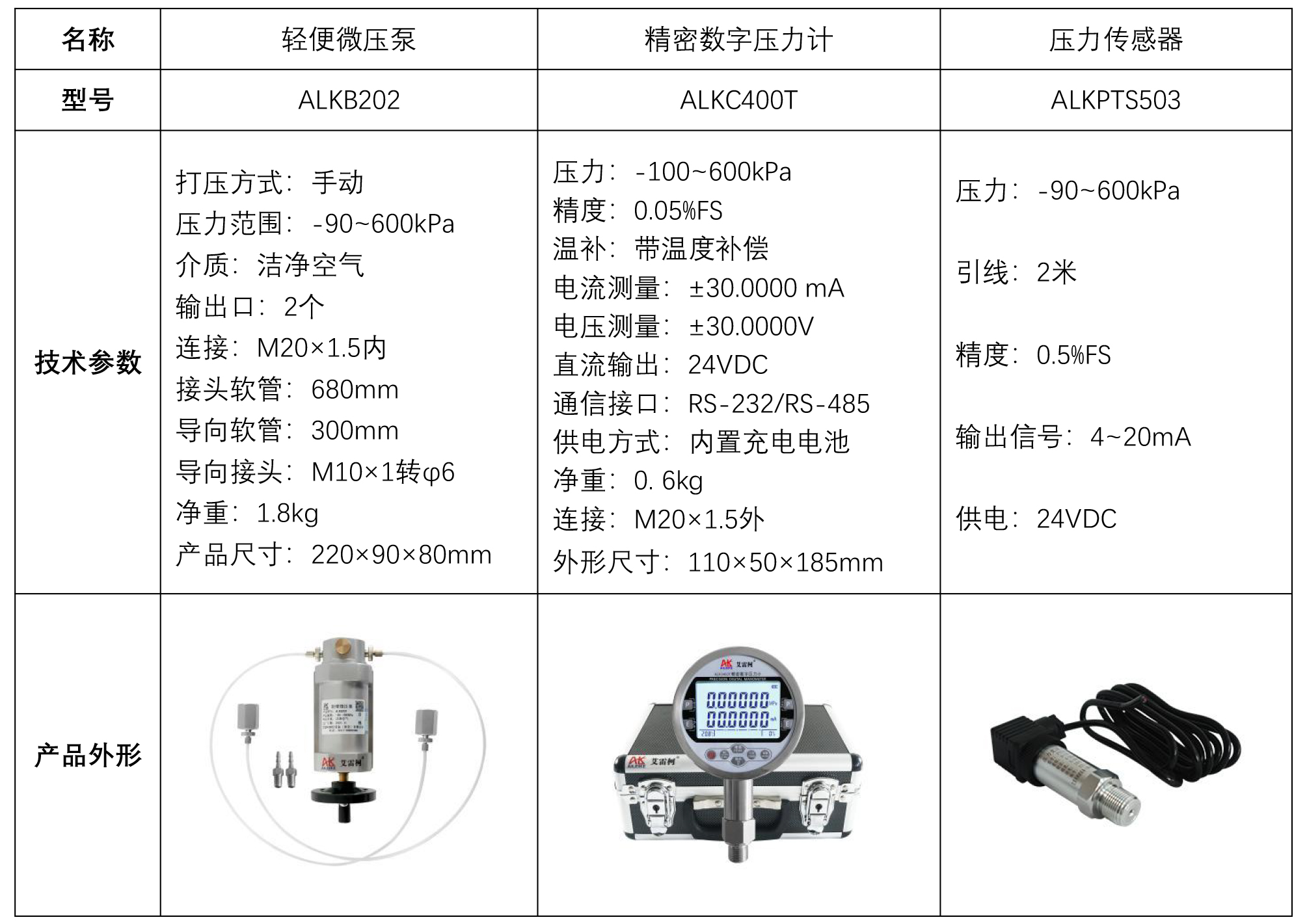

• 将压力传感器ALKPTS503和精密数字压力计ALKC400T与ALKB202输出口密封连接。
• 接线说明：
（1）将ALKC400T红色测试笔接在标准表24V输出接口里，黑色测试笔接在电流接口里。
（2）另一端红色鳄鱼夹夹在传感器红色线（正极）上，黑色鳄鱼夹夹在传感器蓝色线（负极）上，标准表ALKC400T与压力传感器已连接成功，同时在当前大气压下传感器压力值为0MPa时，标准表测出传感器的电流值为6mA。
（二）压力传感器正压校验过程
1、升压过程
• 先将ALKB202微调阀往左调至不能调停止，再关闭泄压阀，接着使用微调阀往右加压至检定值150kPa，标准表测出压力传感器的电流值是9.5mA。
• 接着使用微调阀顺时针加压至检定值300kPa，电流值是13mA。
• 同样的操作，直接使用微调阀加压至检定值450kPa、600kPa，对应的电流值分别是16.5mA、20mA。
2、减压过程
• 使用微调阀逆时针减压，减至压力值450kPa，标准表测出压力传感器的电流值是16.5mA。
• 同样的操作，直接使用微调阀减压至检定点300kPa、150kPa，对应的电流值分别是13mA、9.5mA。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
（三）压力传感器负压校验过程
1、升压过程
• 先将ALKB202微调阀往右调至不能调停止，再关闭泄压阀，接着使用微调阀往左加压至检定值-25kPa，标准表测出压力传感器的电流值是5.4mA。
• 接着使用微调阀逆时针加压至检定值-50kPa，电流值是4.8mA。
• 同样的操作，直接使用微调阀加压至检定值-75kPa、-90kPa，对应的电流值分别是4.3mA、4mA。
2、减压过程
• 使用微调阀顺时针减压，减至压力值-75kPa，标准表测出压力传感器的电流值是4.3mA。
• 同样的操作，减压至检定点-50kPa、-25kPa，对应的电流值分别是4.8mA、5.4mA。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 操作应按照标准流程，ALKB202轻便微压泵加压减压需缓慢，避免压力冲击。
• 精密数字压力计ALKC400T接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。
维护与校准周期
• 定期对ALKC400T精密数字压力计进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 微压泵长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
四、结语
综上，本次ALKPTS503压力传感器校验严格遵循校准规范。通过前置准备、正负压分步校验及操作，完成传感器检验，有效验证了其测量精度的可靠性。规范操作与定期维护是保障压力传感器长期稳定运行的关键，按周期对校验工具进行检定，为设备稳定运行、可靠的数据记录提供坚实保障。
