艾雷柯校验检测HART压力变送器标准化操作流程
HART压力变送器是工业生产中压力测量与信号传输的核心仪表，其测量精度至关重要，定期开展校验检测，是保障量值传递准确、满足计量规范要求的关键环节。本次校验依托艾雷柯液压校准台ALKT803、精密数字压力计ALKC400T及HART手操器ALK475TREX（中文版）构成的标准校验装置，严格执行规范操作流程，从环境参数管控、设备管路与回路连接、零点校准，到全量程升压、降压逐点测量校准，完整覆盖压力示值与输出电流校验，同步验证回差性能，精准修正测量偏差，确保变送器测量精度达标，为工业现场的精准压力测量提供坚实的计量支撑。

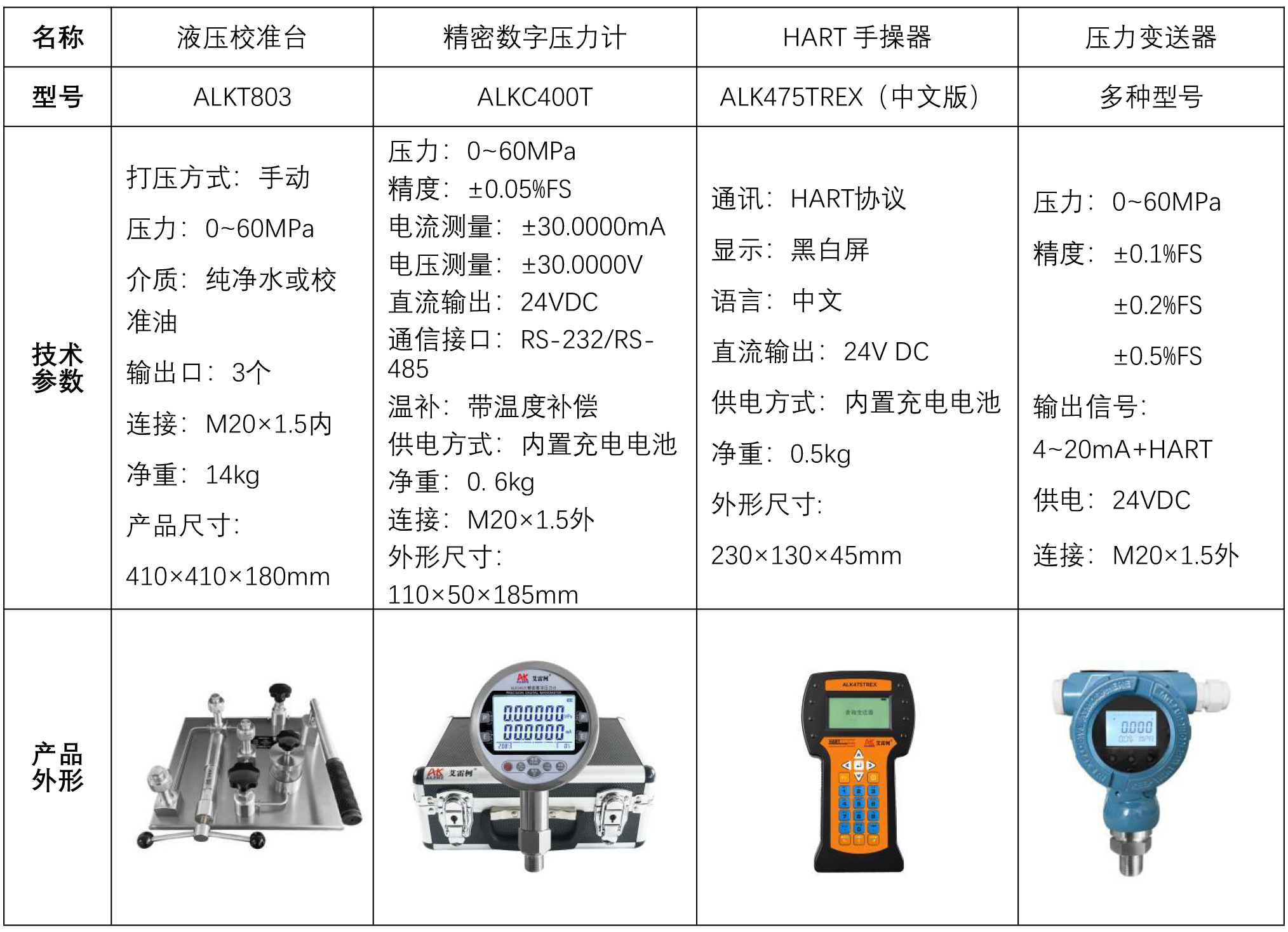

一、校验HART压力变送器工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、液压台注液加压导通
• 准备好传压介质（纯净水或校准油）。
• 拧下液体杯上的泄压阀，将介质注入储液杯内，注入足够的介质，注液完成后，将泄压阀装回，并拧紧。
• 接着将液压台内多余的气体排出。先打开稳压阀，泄压阀和过压截止阀，将微调逆时针调至不能调停止，然后把三个输出口堵头拧下来，关闭泄压阀。接着使用杠杆加压，使导压液压至三个输出口。
3、工具连接
• 将压力变送器和精密数字压力计ALKC400T与ALKT803两个输出口密封连接，另外一个用堵头拧紧。

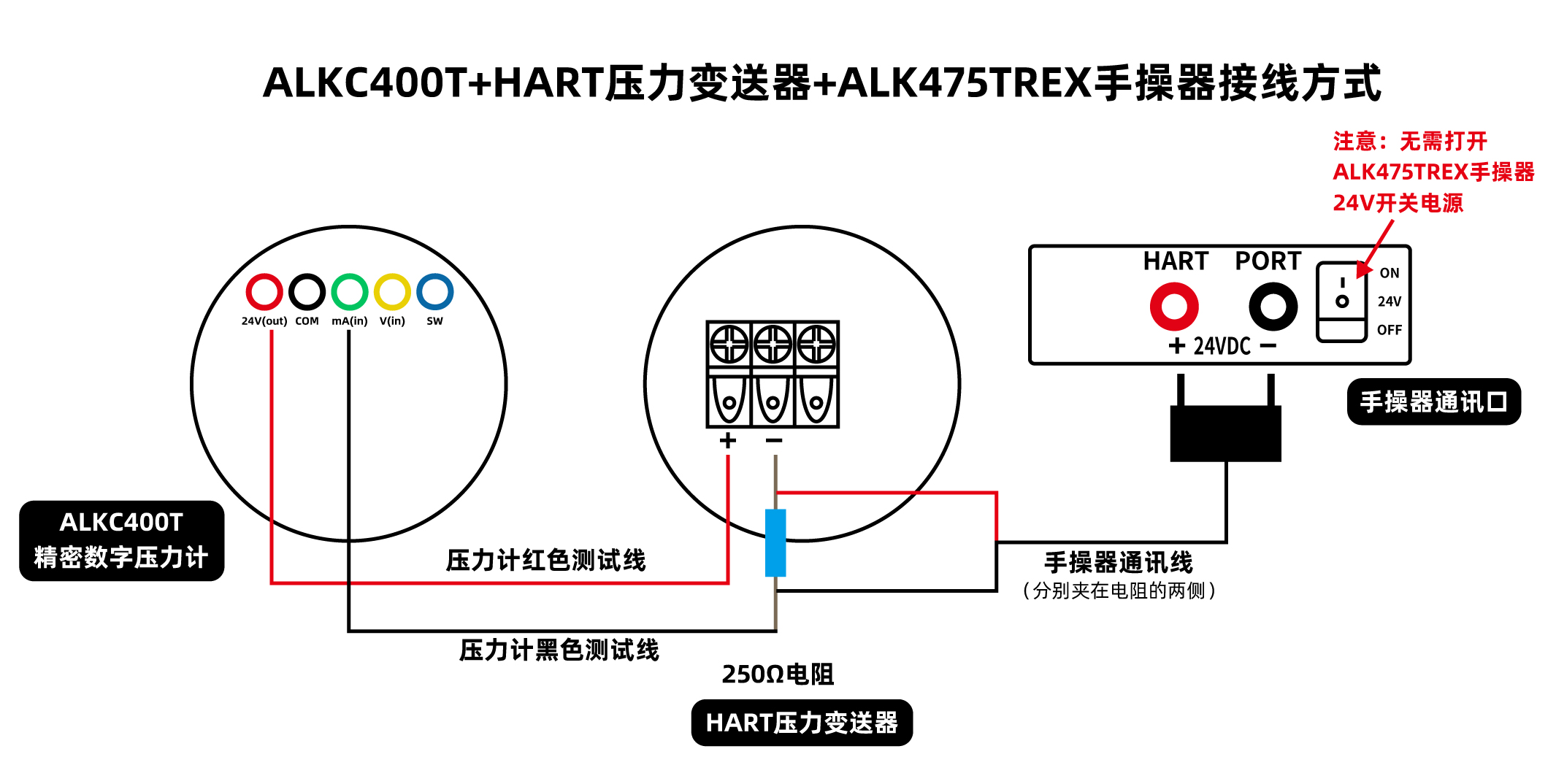

• 接线方式一（精密数字压力计24V供电）：
（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极
（2）变送器负极连接250Ω电阻
（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧
（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端
（5）完成接线，形成闭合回路
接线图示（一）
• 接线方式二（ALK475TREX手操器24V供电）：
（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极
（2）黑色测试线接线：一端插入标准表公共端接口
（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起
（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源
接线图示（二）
• 若变送器在当前大气压下显示不为0，标准表测出变送器的电流值4mA有偏差，接着拿出HART手操器校准变送器零点和电流。
4、手操器具体校准步骤

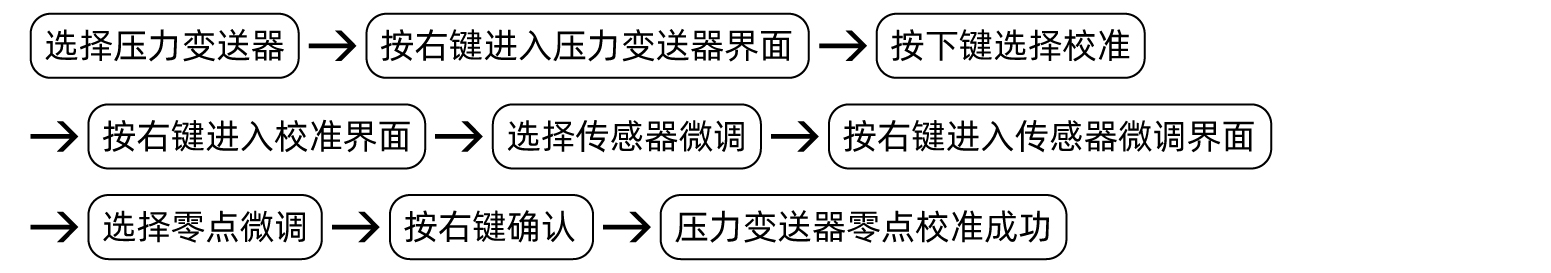

（1）校准变送器零点
打开手操器电源，手操器与压力变送器已通讯成功

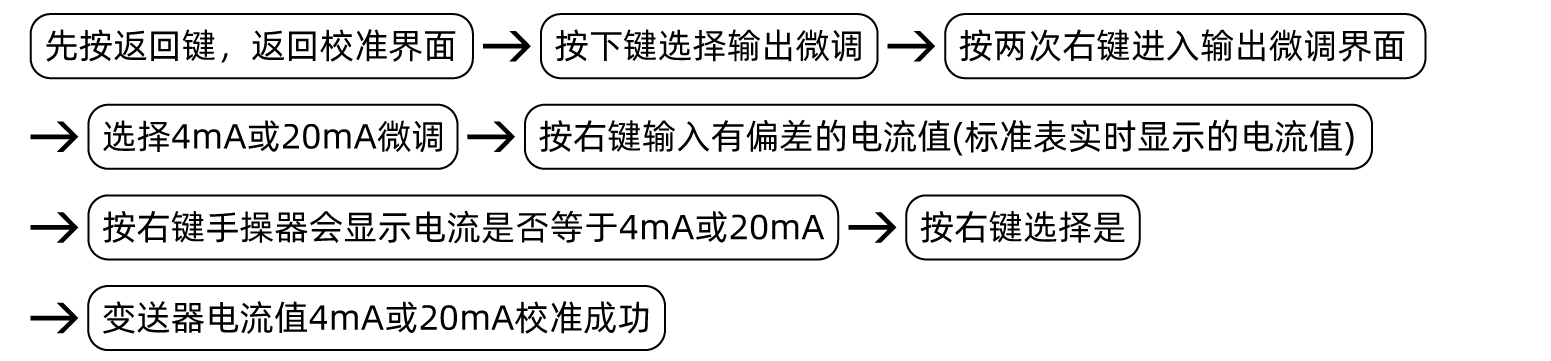

（2）校准压力表测出的变送器电流值4mA或20mA
（二）HART压力变送器校验校准过程
1、升压校准过程
• 使用ALKT803杠杆进行加压，加压至10MPa左右停止，关闭稳压阀、过压截止阀，接着再使用微调顺时针调至检定点15MPa，当变送器测出的压力值与15MPa有偏差，标准表测出压力变送器的电流值是8mA也有偏差时，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于15MPa时选择低量程段微调，压力值高于15MPa时，选择高量程段微调，再按右键，输入压力值15MPa，最后再按右键确认，压力值和电流值同时校准成功。
• 接着直接使用微调顺时加压至30MPa，电流值应是12mA，变送器的压力值与标准表测出压力变送器的电流值有偏差时，拿出手操器校准压力值和电流值。
• 同样的操作，直接使用微调阀加压至检定点45MPa、60MPa，对应的电流值应是16mA、20mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 使用微调逆时针减压，减至压力值45MPa，标准表测出压力传感器的电流值应16mA，有偏差时，需拿出手操器校准压力值和电流值。
• 同样的操作，直接使用微调减压至检定点30MPa、15MPa，对应的电流值应是12mA、8mA，有误差时需用手操器校准（同上操作）。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
依次打开泄压阀、稳压阀、过压截止阀，泄压为0，测量结束。
三、注意事项
规范使用
• 传压介质需洁净无杂质，以防堵塞管路、损坏液压台与压力表。
• 操作应按照标准流程，ALKT803液压校准台加压减压需缓慢，避免压力冲击。
• 精密数字压力计ALKC400T与手操器通讯线接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。
维护与校准周期
• 定期对精密数字压力计ALKC400T进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 液压台长期不用需泄压后保存，倒出储液杯内液体，盖上布罩，以免尘埃进入仪器。
四、结语
完成全流程校验检测后，可系统完成 HART压力变送器的压力示值、输出电流及回差性能的测量与校准，有效修正量程偏差，确保变送器4-20mA输出与压力测量值呈精准线性对应，量值传递符合计量规范要求。规范执行整套校验流程，既能精准排查仪表测量误差，保障现场压力检测数据真实可靠，也可通过标准化操作减少设备损耗。定期开展此类校验，是维持工业测控系统稳定运行、保障生产过程压力管控精准可控的重要举措，可为工业现场长期的压力测量需求提供持续可靠的计量支撑。
