艾雷柯HART手操器ALK475TREX调试压力变送器零点，压力值，单位基本指南

本指南以ALK475TREX（中文版）HART手操器为工具，对压力变送器（HART协议）的现场调试校准给出规范操作指引。手操器自带24V、馈电、外置电源搭配250Ω电阻两种接线模式，可适配不同现场供电条件。包含零点校准、高低量程段示值微调及压力单位修改的完整操作步骤，菜单路径清晰、操作指向明确，指导现场人员规范完成变送器调试与日常维护校准。

一、前置准备工作

准备一台ALK475TREX（中文版）HART手操器、一个压力变送器（HART协议）、手操器通讯线。

工具连接

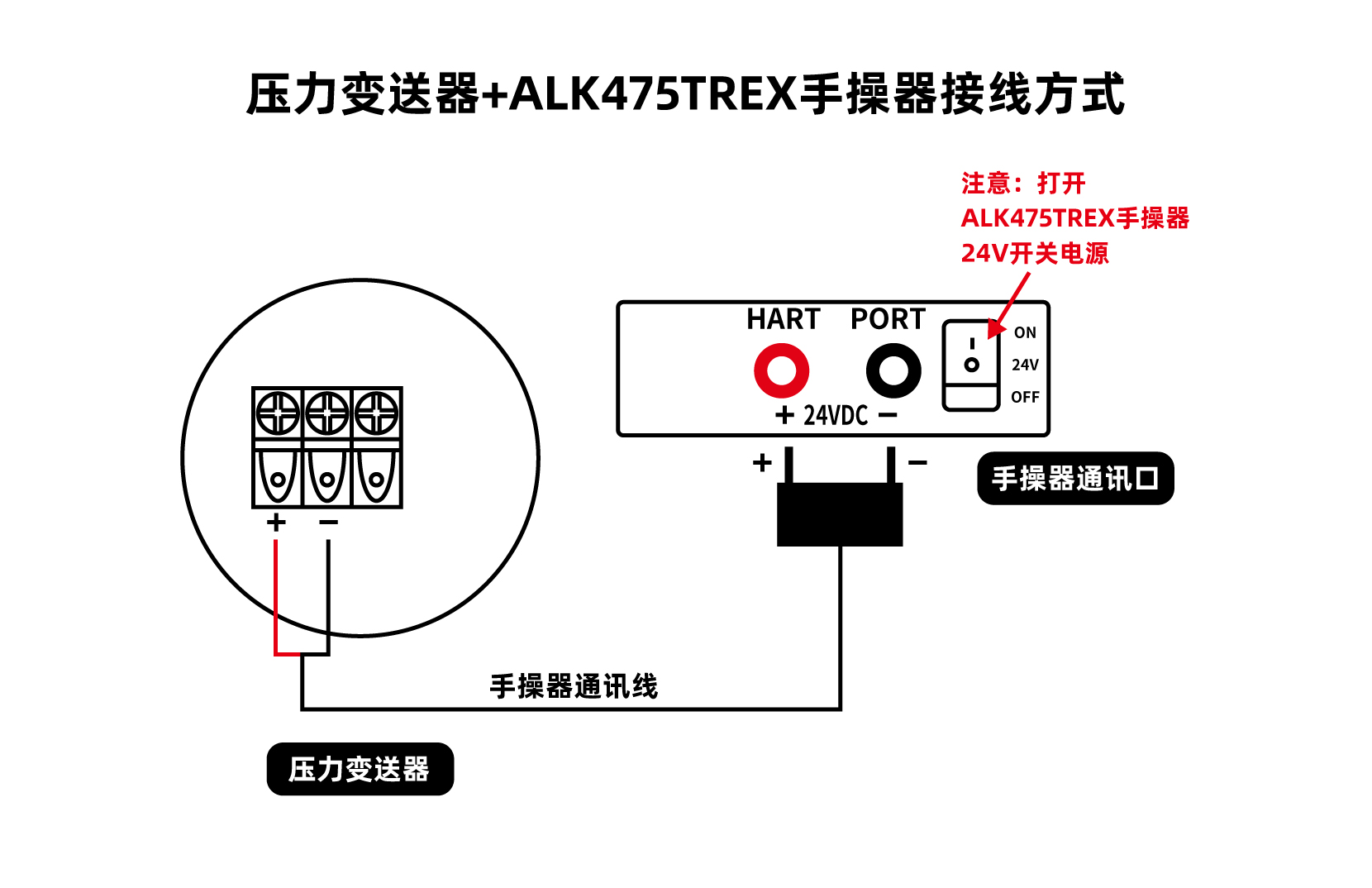

• 接线方式一（ALK475TREX手操器自带24V馈电，它可以给变送器供电）：

（1）先将通讯线接头插在手操器通讯接口里（注意：通讯线接头正极与手操器通讯接口正极连接，负极与负极连接），再打开24V电源。

（2）通讯线的另一端夹子分别夹在变送器上，红色鳄鱼夹夹在变送器正极，黑色鳄鱼夹夹在变送器负极。

（3）完成接线，手操器给变送器供电成功。

接线图示（一）

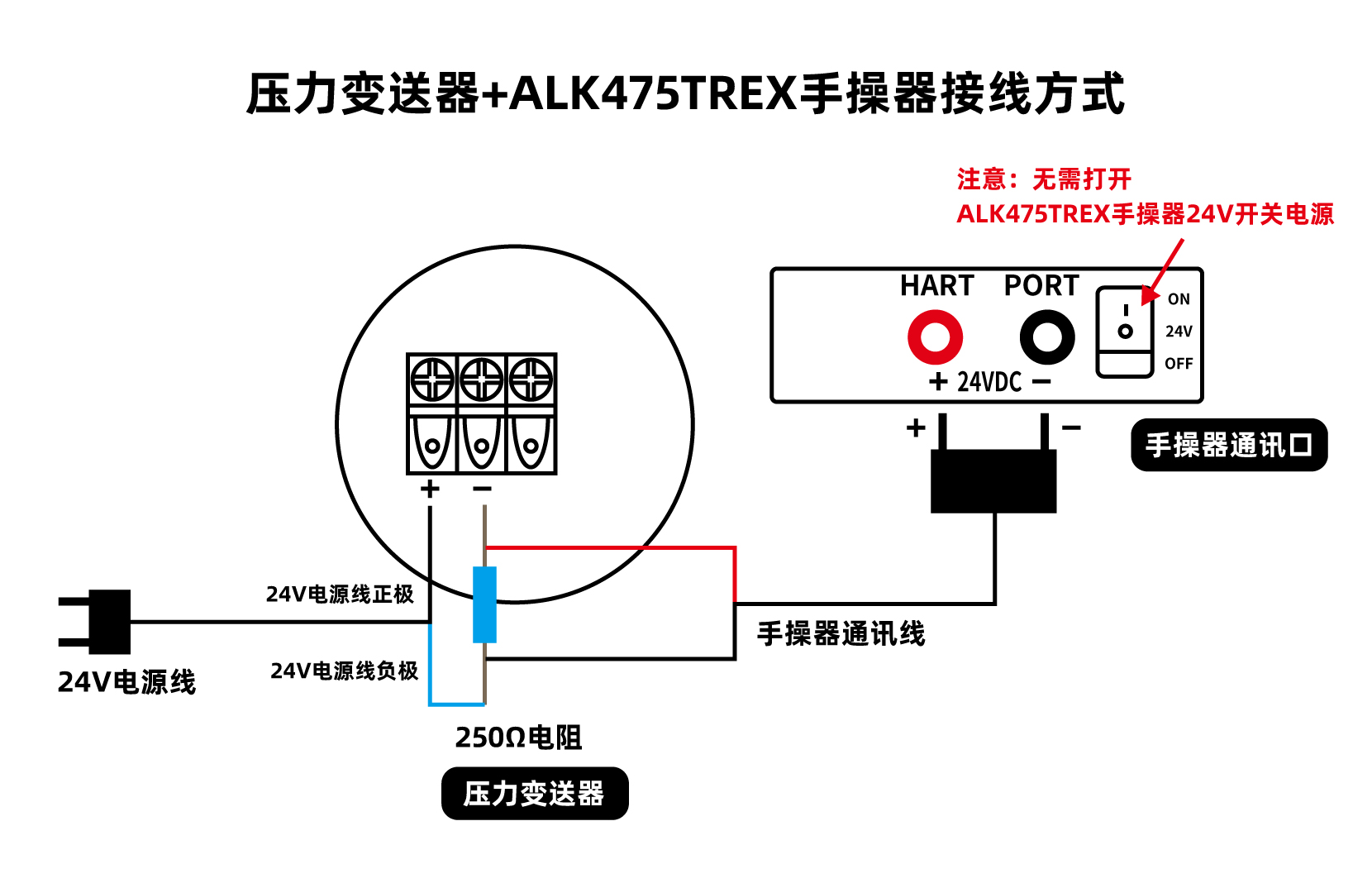

• 接线方式二（ALK475TREX手操器外置供电接线）：

需要另外准备：外接24V电源线、250Ω电阻

（1）先将外接24V电源线正极接在变送器电源正极上，再将250Ω电阻与变送器负极连接

（3）外接24V电源线负极与250Ω电阻另一端连接

（3）通讯线接头插入手操器通讯接口（注意：通讯线接头正极与手操器通讯接口正极连接，负极与负极连接），另外两个鳄鱼夹分别夹在250Ω电阻两测

（4）最后将外接24V电源线通上电源，所有设备连接成功后，接着拿出手操器打开电源，可以看到手操器与压力变送器已通讯成功。

接线图示（二）

• 压力变送器在通大气压下显示不为0，拿出HART手操器校准变送器零点。

二、零点校准操作过程

目前手操器与压力变送器已通讯成功状态，具体操作如下：

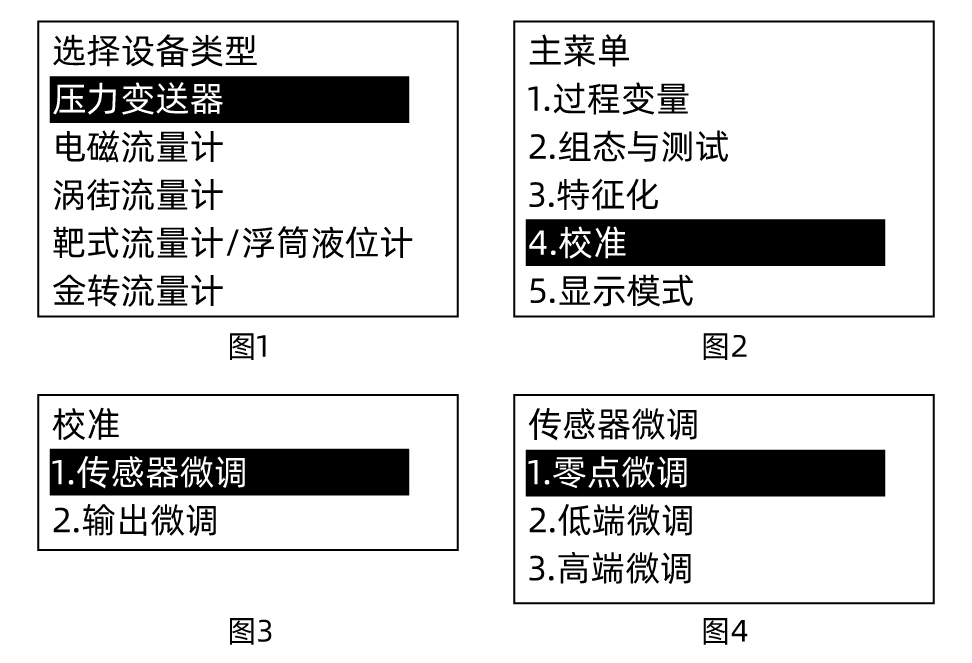

（1）选择压力变送器（见图1），按右键进入压力变送器界面

（2）按下键选择校准（见图2），按右键进入校准界面

（3）选择传感器微调（见图3），按右键进入传感器微调界面

（4）选择零点微调（见图4），按右键确认，压力变送器零点校准成功

三、低量程段微调/高量程段微调操作过程

1、低量程段微调校准变送器压力值

• 当变送器校验一个压力值，变送器实际测出的压力值却低于这个数值，这时就需要选择低量程段微调进行校准。

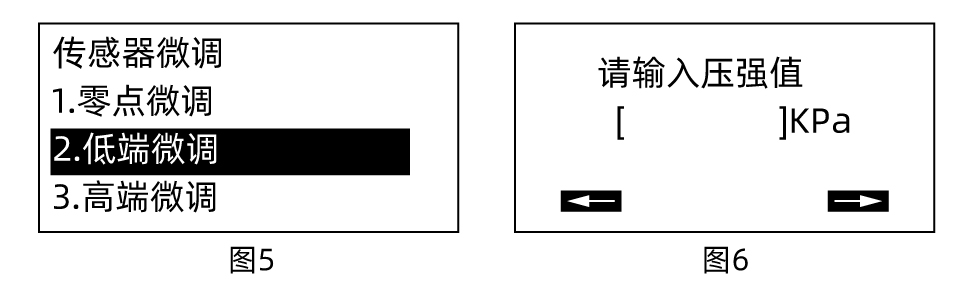

• 选择低量程段微调（见图5），按右键进入，输入实际的压力值（见图6），按右键确认，压力值校准成功 。

2、高量程段微调校准变送器压力值

• 当变送器校验一个压力值，变送器实际测出的压力值却高于这个数值，这时就需要选择高量程段微调进行校准。

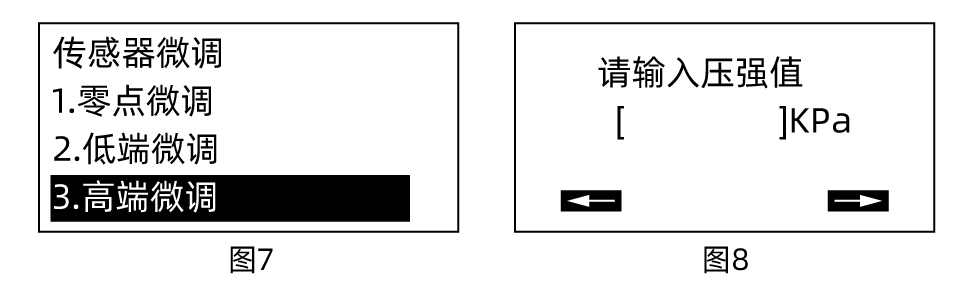

• 选择高量程段微调（见图7），按右键进入，输入实际的压力值（见图8），按右键确认，压力值校准成功 。

四、修改压力变送器单位

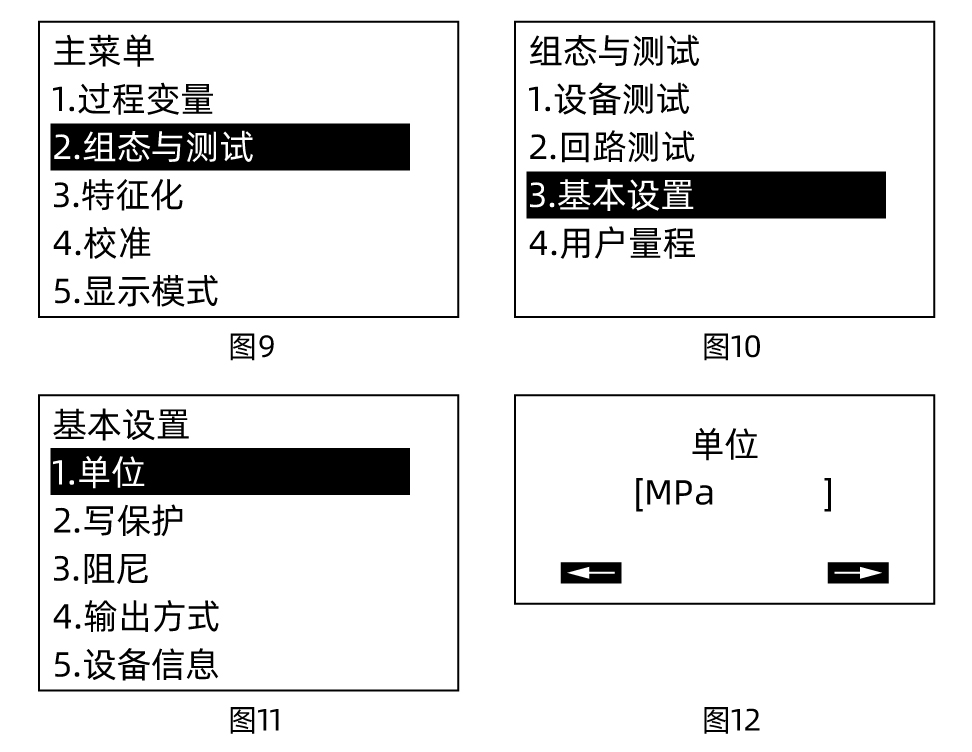

（1）返回主菜单页面，按下键选择组态与测试（见图9），按右键进入组态与测试界面

（2）按下键选择基本设置（见图10），按右键进入基本设置界面

（3）选择单位（见图11），按右键进入单位界面（见图12）

（4）接着按上下键，选择所需的单位，最后按中间键确认，压力变送器单位修改成功
