艾雷柯校验检测HART压力变送器标准化操作流程
阅读全文
艾雷柯ALK-T100及ALKC400E校准压力变送器（HART协议）操作规范
为精准校验压力变送器（HART协议）性能，确保量值溯源可靠，依据标准计量规范，采用艾雷柯ALK-T100液压台、ALKC400E数字压力校验仪及ALK475TREX（中文版）手操器，对设备进行系统检测。通过零点校准、量程调整及全量程逐点升压/减压校验，严格把控环境条件、操作规范与数据记录，精准验证示值误差、回差及重复性。注重介质洁净、接线规范、压力平稳调节等细节，确保操作可追溯、结果有效。同步落实设备定期检定与维护，保障仪表长期稳定运行。

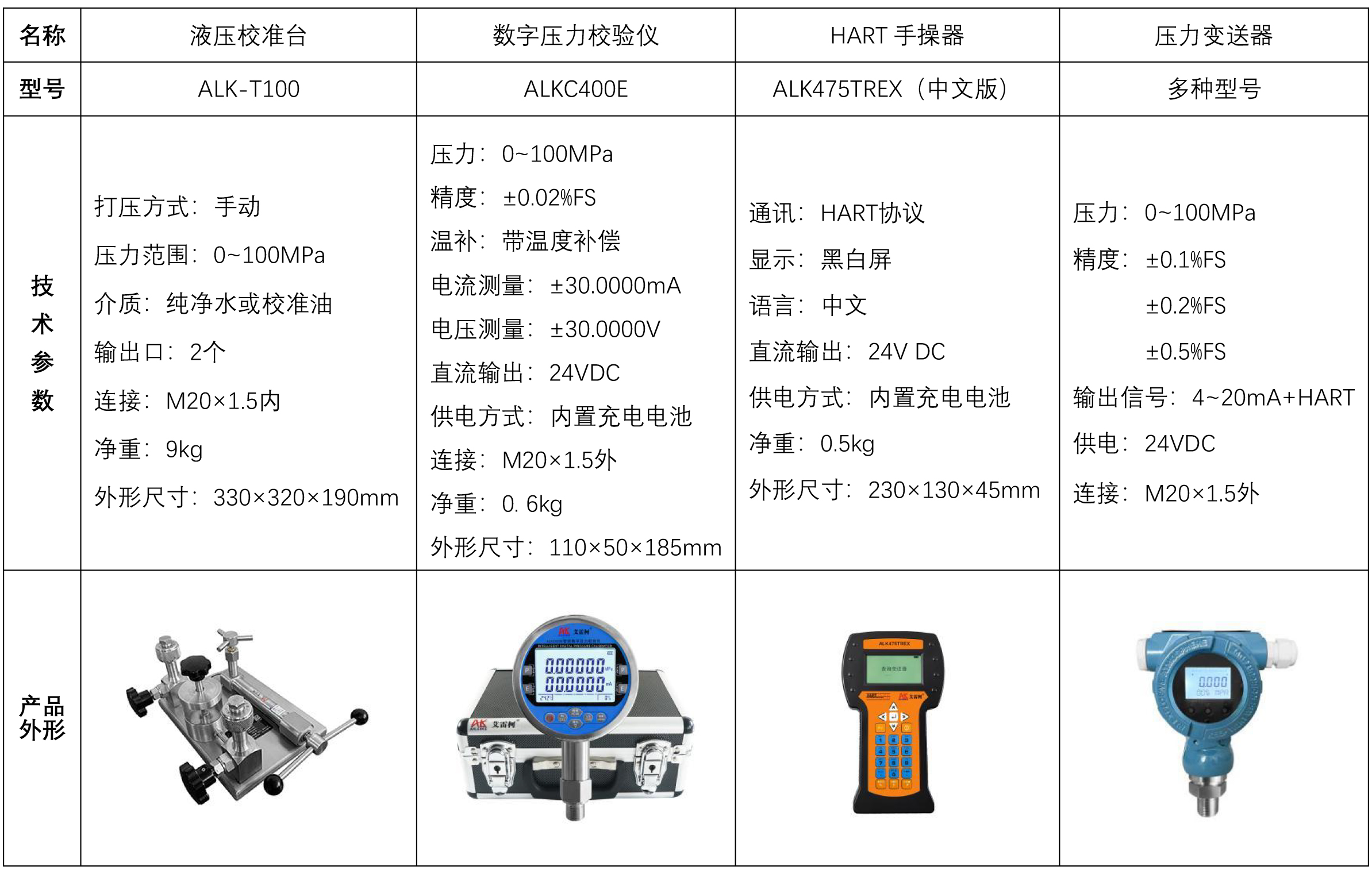

一、校验压力变送器（HART协议）工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、液压台注液加压导通
• 准备好传压介质（纯净水或校准油）。
• 先将ALK-T100液压校准台的截止阀拧下来，拧下储液杯杯盖，然后将介质注入储液杯内，注入足够的介质（介质不低于三分之二），注液完成后，将杯盖拧紧，再把截止阀拧上去。
• 接着将液压台内多余的气体排出。先松开两个稳压阀（松开一圈即可），再将打压杆逆时针调至合适位置，然后将微调阀逆时针调至不能调停止，关闭截止阀。将两个输出口堵头拧下来，使用打压杆顺时针加压，使导压液压至两个输出口，多余气体排出。
3、工具连接
• 将压力变送器和数字压力校验仪ALKC400E与ALK-T100液压校准台两个输出口密封连接。

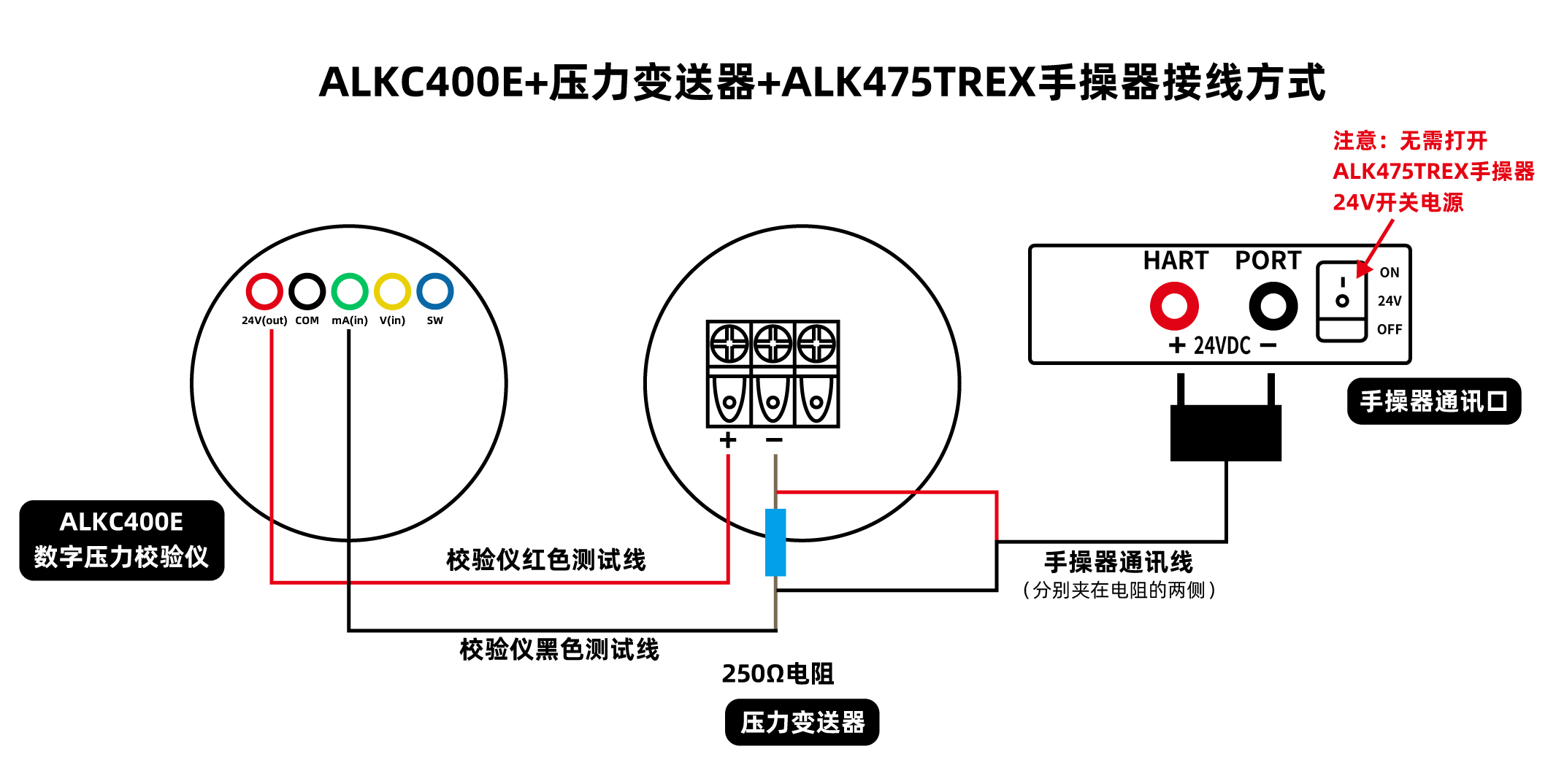

• 接线方式一（数字压力校验仪24V供电）：
（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极
（2）变送器负极连接250Ω电阻
（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧
（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端
（5）完成接线，形成闭合回路
接线图示（一）
• 接线方式二（ALK475TREX手操器24V供电）：
（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极
（2）黑色测试线接线：一端插入标准表公共端接口
（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起
（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源
接线图示（二）
• 若变送器在当前大气压下显示不为0，标准表测出变送器的电流值4mA有偏差，接着拿出HART手操器校准变送器零点和电流。
4、手操器具体校准步骤

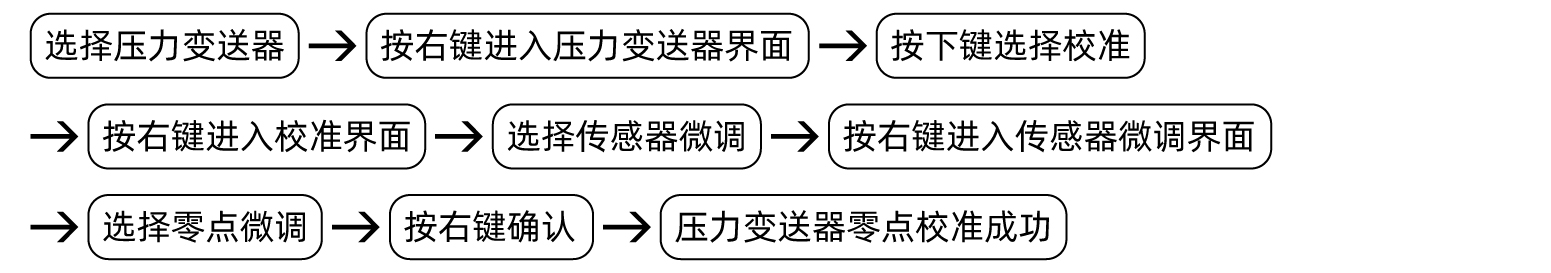

（1）校准变送器零点
打开手操器电源，手操器与压力变送器已通讯成功

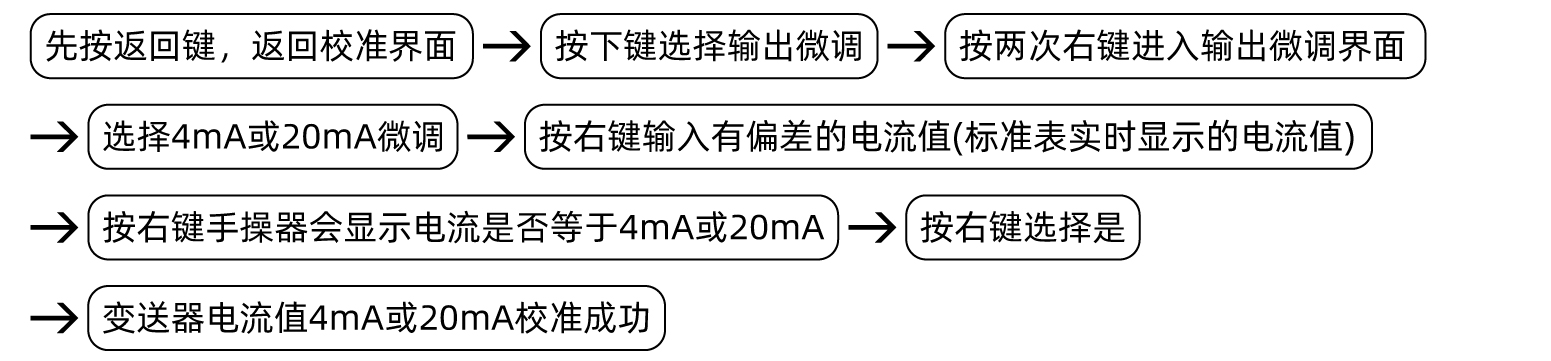

（2）校准压力表测出的变送器电流值4mA或20mA
（二）压力变送器（HART协议）校验校准过程
1、升压校准过程
• 使用打压杆顺时针慢慢加压，加压至10~15MPa左右停止，再使用微调顺时针加压至检定点25MPa，当变送器测出的压力值与25MPa有偏差，标准表测出压力变送器的电流值是8mA也有偏差时，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于25MPa时选择低量程段微调，压力值高于25MPa时，选择高量程段微调，再按右键，输入压力值25MPa，最后再按右键确认，压力值和电流值同时校准成功。
• 接着直接使用微调顺时针加压至检定点50MPa，电流值应是12mA，变送器的压力值与标准表测出压力变送器的电流值有偏差时，拿出手操器校准压力值和电流值。
• 同样的操作，直接使用微调加压至检定点75MPa、100MPa，对应的电流值应是16mA、20mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 使用微调逆时针减压，减至压力值75MPa，标准表测出压力传感器的电流值应16mA，有偏差时，需拿出手操器校准压力值和电流值。
• 同样的操作，直接使用微调减压至检定点50MPa、25MPa，对应的电流值应是12mA、8mA，有误差时需用手操器校准（同上操作）。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
打开截止阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 传压介质需洁净无杂质，以防堵塞管路、损坏液压台与压力表。
• 操作应按照标准流程，ALK-T100液压校准台加压减压需缓慢，避免压力冲击。
• 数字压力校验仪ALKC400E与手操器通讯线接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。
维护与校准周期
• 定期对数字压力校验仪ALKC400E进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 液压台长期不用需泄压后保存，倒出储液杯内液体，盖上布罩，以免尘埃进入仪器。
四、结语
本次压力变送器（HART协议）校验完整覆盖环境核查、回路搭建到全量程升降压的全流程检测，严格遵循 计量规范，完成变送器零点与量程校准，对示值误差、回差、重复性等核心性能完成量化测量与核验。全过程按标准流程执行，压力调节平稳，数据记录准确，校验结果具备可靠的量值溯源性。校验结束后按规范泄压停机、妥善收纳设备，结合定期检定与日常维护机制，可保障仪表长期计量性能合格，为工业压力精准测量、生产稳定运行与计量体系合规提供有效支撑。
