差压变送器全量程校验检测与性能测量规范
差压变送器是工业工况中监测压差的核心计量仪表，测量精度至关重要，因此需定期开展校验、检测与性能测量工作。本次采用ALKB201细微压轻泵、ALKC400T精密数字压力计（差压型）、ALK475TREX手操器，对 ALK3051DP差压变送器实施全量程校验。作业严格把控环境条件，规范完成管路与线路连接，分别对正压、负压区间逐级加压、减压，核对各检定点压力与电流输出值，借助手操器修正偏差并核验回差。全程按标准执行，确保仪表满足精度要求，保障测量数据精准有效，为工业稳定运行提供可靠依据。

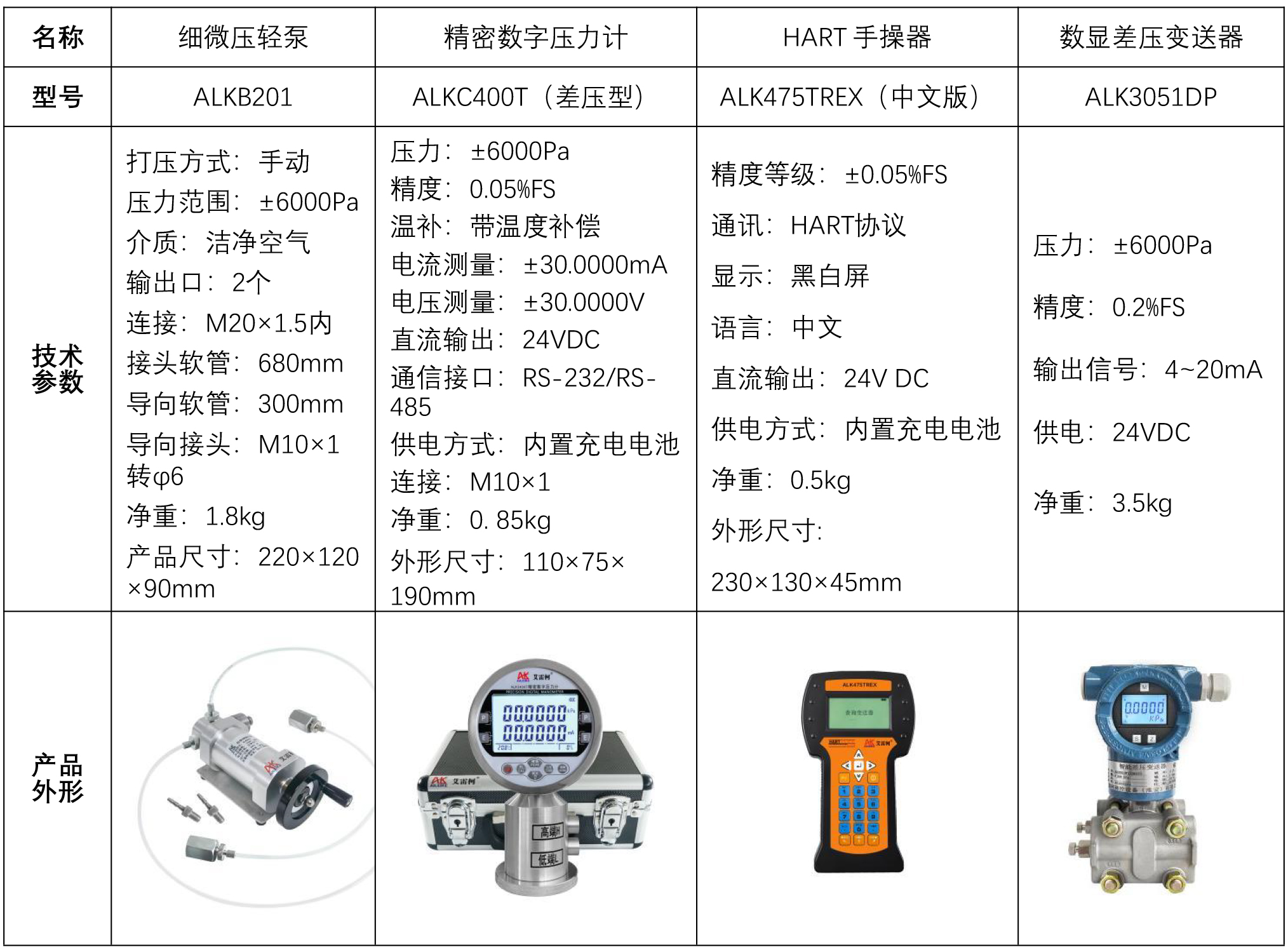

一、校验差压变送器工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
• 将差压变送器ALK3051DP和精密数字压力计ALKC400T（差压型，以下简称差压表）与细微压轻泵ALKB201输出口密封连接。
（1）差压表的高量程接口与ALKB201其中一个输出口连接。
（2）差压变送器的高量程接口与ALKB201另一个输出口连接。

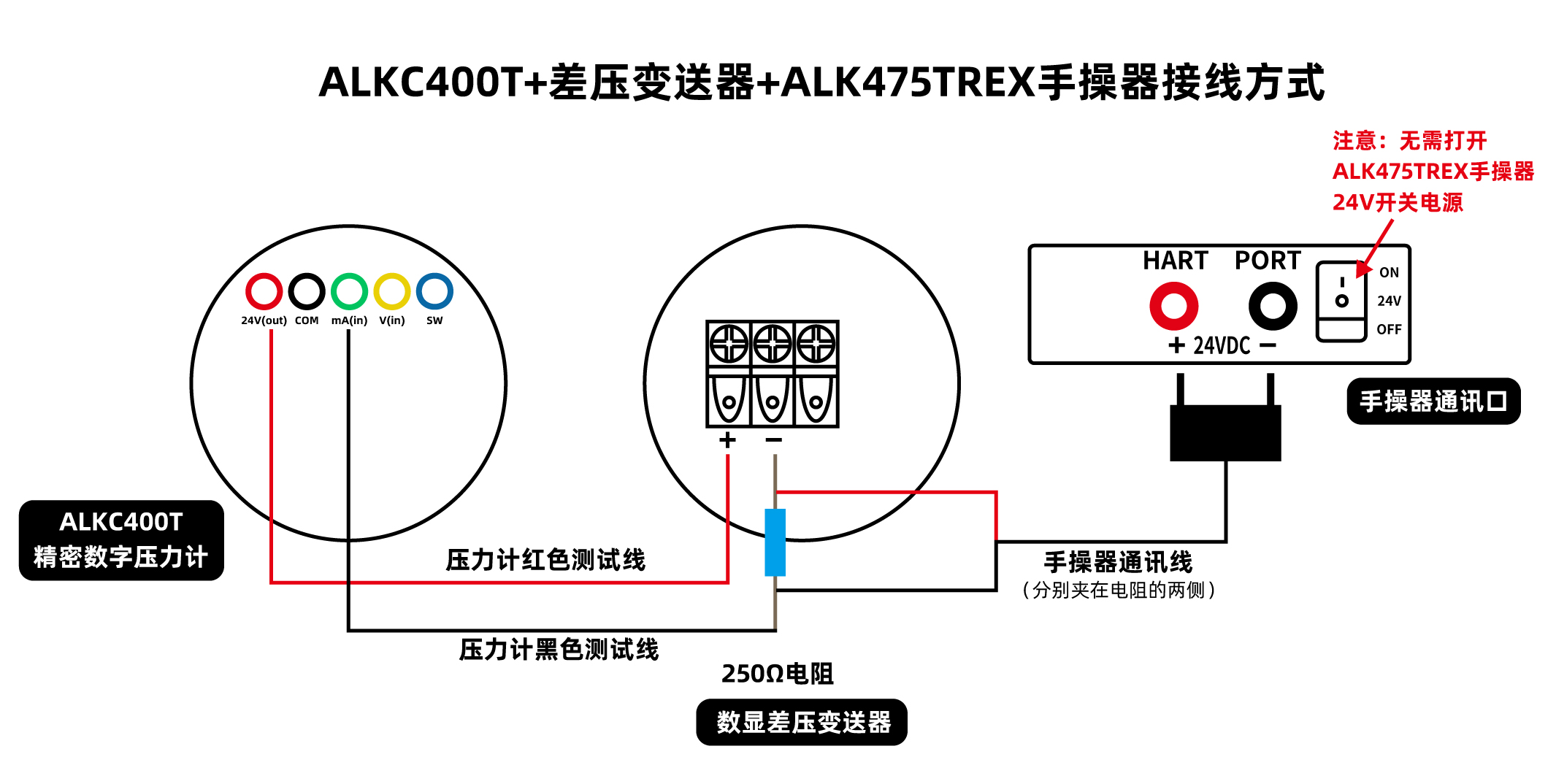

• 接线方式一（精密数字压力计24V供电）：
（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极
（2）变送器负极连接250Ω电阻
（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧
（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端
（5）完成接线，形成闭合回路
接线图示（一）
• 接线方式二（ALK475TREX手操器24V供电）：
（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极
（2）黑色测试线接线：一端插入标准表公共端接口
（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起
（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源
接线图示（二）
• 若差压变送器在当前大气压下显示不为0，标准表测出差压变送器的电流值12mA有偏差，接着拿出HART手操器校准变送器零点和电流。
（二）差压变送器正压校验过程
1、升压校准过程
• 先将ALKB201手柄逆时针调至不能调停止，再将精密微调逆时针调至合适位置，然后关闭泄压阀，接着使用手柄顺时针慢慢加压，加压至检定值左右停止，再使用精密微调顺时针调至检定值3000Pa有偏差，差压表测出差压变送器的电流值16mA也有偏差，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于3000Pa时选择低量程段微调，压力值高于3000Pa时，选择高量程段微调，再按右键，输入压力值3000Pa，最后再按右键确认，压力值和电流值同时校准成功。
• 接着使用手柄顺时针慢慢加压，加压至检定值左右停止，再使用精密微调调至检定值6000Pa，电流值应是20mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 先使用手柄逆时针慢慢减压，减压至检定值左右停止，再使用精密微调调至检定值3000Pa，差压表测出差压变送器的电流值应是16mA，有偏差时，需拿出手操器校准压力值和电流值。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
（三）差压变送器负压校验过程
1、升压校准过程
• 先将ALKB201手柄顺时针调至不能调停止，再将精密微调顺时针调至合适位置，然后关闭泄压阀，接着使用手柄逆时针抽负压，抽至检定值左右停止，再使用精密微调逆时针调至检定值-3000Pa，差压变送器测出的压力值与-3000Pa有偏差，差压表测出差压变送器的电流值8mA也有偏差时，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于-3000Pa时选择低量程段微调，压力值高于-3000Pa时，选择高量程段微调，再按右键，输入压力值-3000Pa，最后再按右键确认，压力值和电流值同时校准成功。
• 接着使用手柄逆时针抽负压，抽至检定值左右停止，再使用精密微调调至检定值-6000Pa，电流值应是4mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 先使用手柄顺时针慢慢减压，减压至检定值左右停止，再使用精密微调调至检定值-3000Pa，差压表测出差压变送器的电流值应是8mA，有偏差时，需拿出手操器校准压力值和电流值。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 操作应按照标准流程，ALKB201细微压轻泵加压减压需缓慢，避免压力冲击。
• 差压表接线需明确，严防接反。
• 校验点需待差压表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。
维护与校准周期
• 定期对精密数字压力计ALKC400T（差压型）进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 细微压轻泵长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
四、结语
本次完成差压变送器的全量程校验、检测与性能测量，在正、负压区间完成多点位测试，修正零点、量程偏差并核验回差，各项指标均满足精度要求。作业全程严守操作规范，有效规避压力冲击、接线错误等问题，保障每一组测量数据真实有效。差压变送器作为关键监测仪表，其运行状态影响生产管控效果。后续除严格按照流程开展校验检测外，还需落实设备定期检定与日常养护工作。通过标准化管理持续稳定仪表性能，减少故障与测量偏差，以可靠的计量结果，保障工业自动化系统平稳、高效运行。
