艾雷柯校验0~60MPa压力传感器计量校准设备安装工程建标推荐及操作流程
ALKPTS503压力传感器作为感压元件，是量值传递链中的关键环节，其4–20mA线性输出特性直接决定校验结果的准确性。压力传感器校验需依托ALKT803液压校准台、ALKC400T精密数字压力计，遵循JB/T 7392-2006规范，在温度(20±2)℃、湿度≤85%RH、无振动粉尘环境中开展，应用于电厂、钢厂、新能源、化工厂、冶金、实验室、科研、安装建筑、计量等场景。校验前需完成设备预检及规范接线，确保零点校准合格。整个校验操作流程要求规范、稳定，并需定期对标准器进行检定，以保障校验系统的长期可靠性。

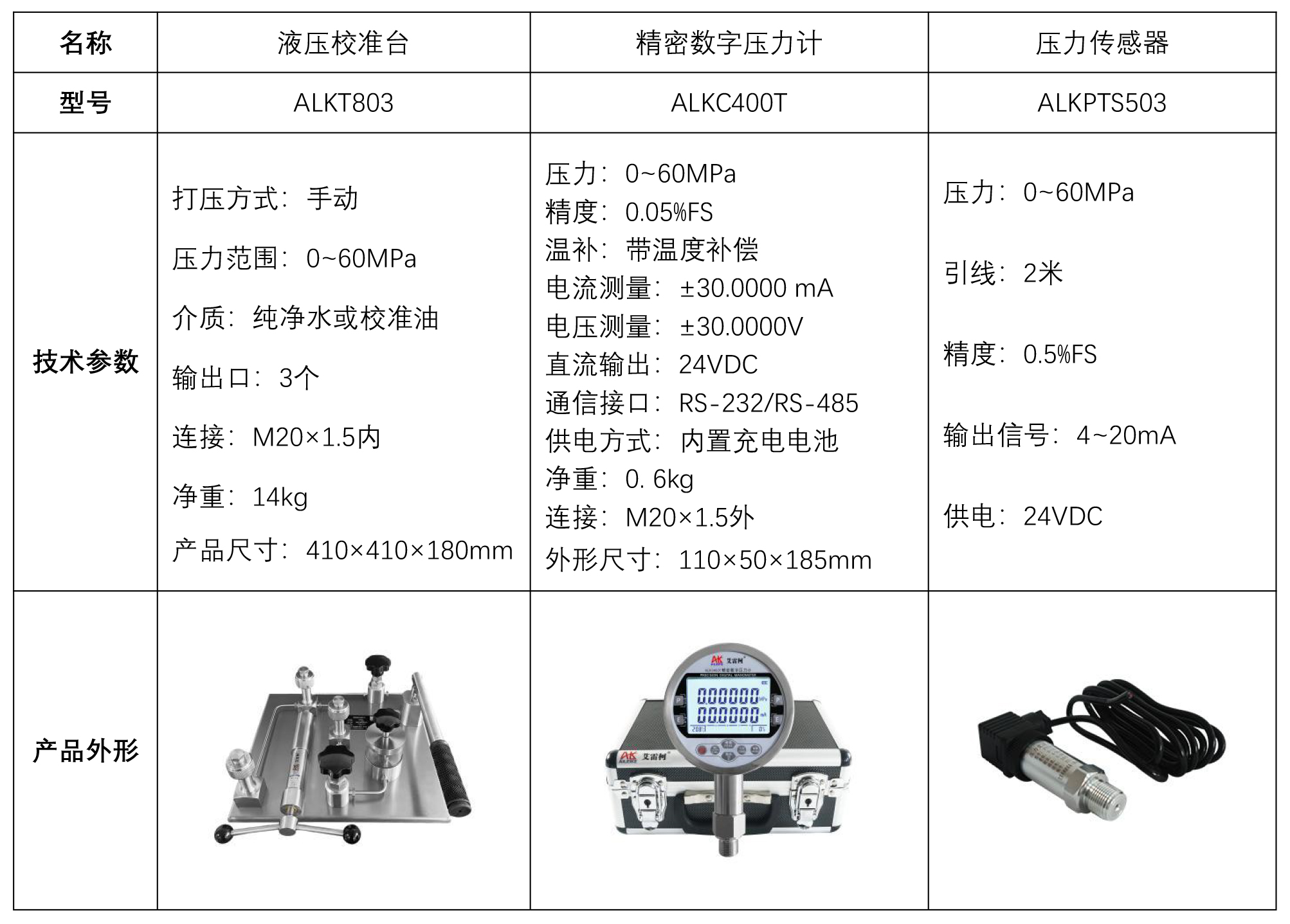

一、校验压力传感器工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JB/T 7392-2006《数字压力表》，适用于以压力传感器及各类数字压力表，是校验过程中考核该类仪表性能、开展量值传递的核心技术依据。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
• 将压力传感器ALKPTS503和精密数字压力计ALKC400T与ALKT803输出口密封连接。
• 接线说明：
（1）将ALKC400T红色测试笔接在标准表24V输出接口里，黑色测试笔接在电流接口里。
（2）另一端红色鳄鱼夹夹在传感器红色线（正极）上，黑色鳄鱼夹夹在传感器蓝色线（负极）上，标准表ALKC400T与压力传感器已连接成功，同时在当前大气压下传感器压力值为0MPa时，标准表测出传感器的电流值为4mA，偏差≤±0.1mA，零点校准合格。
（二）压力传感器校验过程
1、升压过程
• 使用ALKT803打压杆进行加压，加压至10MPa左右停止，关闭稳压阀、过压截止阀，接着再使用微调阀顺时针调至检定点15MPa，标准表测出压力传感器的电流值是8mA。
• 接着直接使用微调阀顺时加压至30MPa，电流值是12mA。
• 同样的操作，直接使用微调阀加压至检定点45MPa、60MPa，对应的电流值是16mA、20mA。
2、减压过程
• 使用微调阀逆时针减压，减至压力值45MPa，标准表测出压力传感器的电流值是16mA。
• 同样的操作，直接使用微调阀减压至检定点30MPa、15MPa，对应的电流值是12mA、8mA。
3、泄压过程
依次打开泄压阀、稳压阀、过压截止阀，泄压为0，测量结束。
三、注意事项
规范使用
• 操作应按照标准流程，ALKT803液压校准台加压减压需缓慢，避免压力冲击。
• 精密数字压力计ALKC400T接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。
维护与校准周期
定期对ALKC400T精密数字压力计进行计量检定（建议每年1次），确保测量精度达标。
四、结语
对ALKPTS503压力传感器规范、严谨的校验，是确保其作为核心测量单元提供准确、可靠数据的根本保障。整个校验过程严格遵循计量技术规范，依托ALKT803校准台与ALKC400T数字压力计标准设备，校准不只是对传感器性能的验证，更是对计量体系严谨性的坚守。唯有坚持规范操作、准确记录、定期检定标准器，并在每次校验后完成系统性复位与维护，方能保障长期运行中数据的稳定与可信。
