热电偶是工业温度测量体系的核心传感元件，为保障量值溯源准确、测温性能可靠，需依照规范开展热电偶校验检测工作。本次校验以ALKW851B干体温度检定炉为恒温热源，搭配 ALKWZP-T1000数字式温度计作为标准测温基准，通过ALKH513热工宝典采集温度值并记录电压值，严格执行环境管控、设备连接、多温度点升降温检测流程，待温场稳定后记录对应数据。操作全程遵守技术规范流程，定期开展设备计量溯源与日常维护，为工业测温精准稳定提供技术支撑。

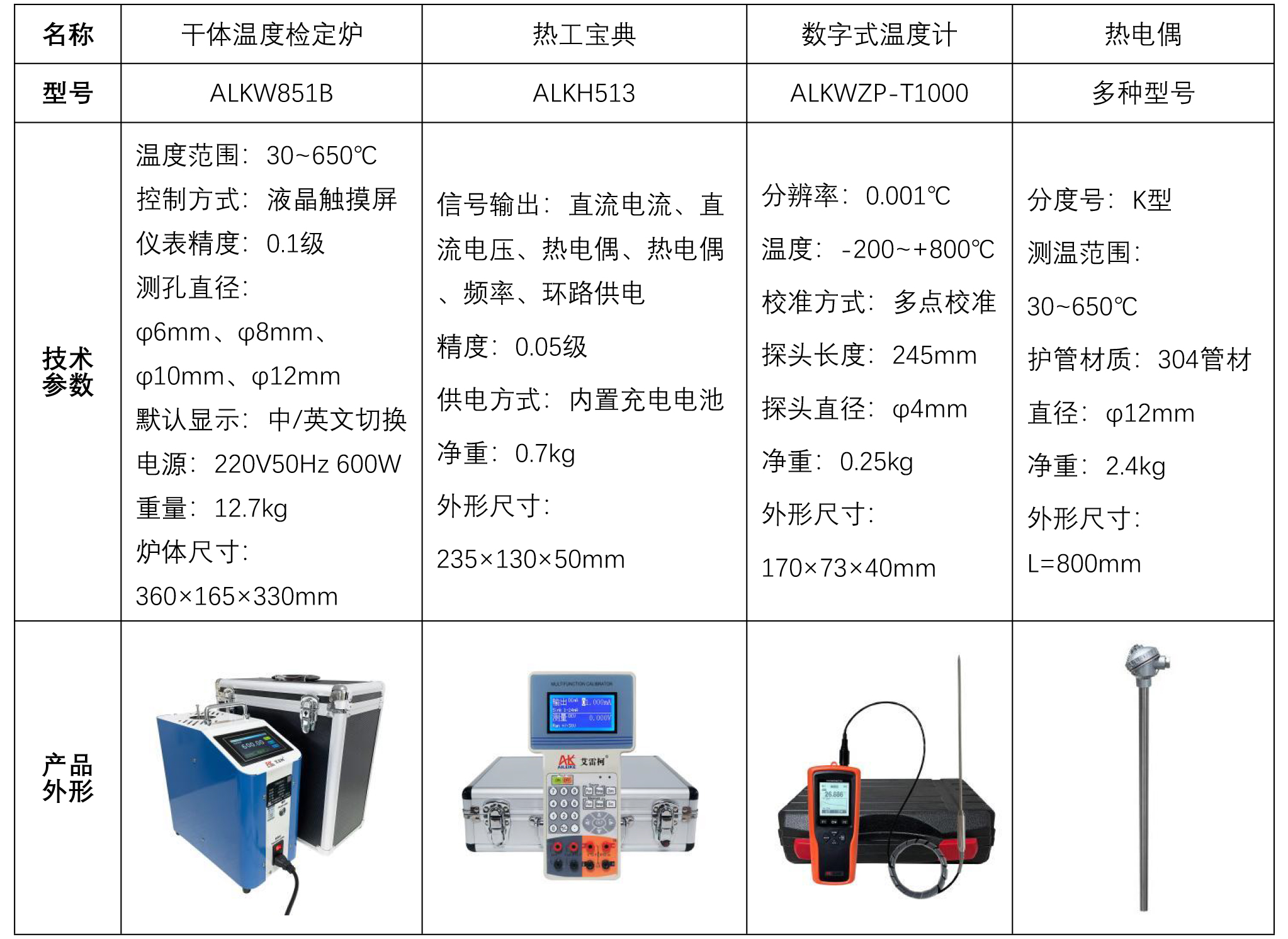

一、校验热电偶工具

校验全过程需严格执行现行计量技术规范，主要依据包括：GB/T 16839.1-2018《热电偶第①部分：电动势规范和允差》，这是K型热电偶最核心的通用基础标准，规定了K型热电偶的热电势 - 温度对应关系（即分度表）、允差等级与技术要求，所有校验场景的标准mV数值均来源于此规范。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、工具连接

• 把数字式温度计ALKWZP-T1000的PT探头放在干体温度检定炉的均热块孔内，再将热工宝典ALKH513调至测量热电偶，然后再将热电偶探头放在干体温度检定炉的均热块孔内。

• 对热电偶进行温度值测量时，热工宝典选择热电偶分度号，屏幕中显示热电偶型号“K”，最下面一行显示自动温度补偿，“自动补偿”为环境温度自动补偿标志，同时也会显示对应的mV值。

• 热工宝典测试笔接线：

（1）红色测试笔插入热工宝典测量热电偶接口里，另一端红色鳄鱼夹夹在热电偶红色接口

（2）黑色测试笔插入热工宝典公共端口，另一端两个黑色鳄鱼夹都夹在热电偶绿色接口

（3）所有设备连接成功

（二）干体炉升温降温操作过程

1、升温过程

• 先使用高温棉将均热块未使用孔堵起来，高温棉可以减少热量散失，保持炉内温度稳定。

• 打开温控仪电源，干体温度检定炉自动进入待机状态，然后操作干体温度检定炉屏幕，点击设定温度，输入需要校验的温度值200℃，接着点击启动键，然后打开电炉电源，紧接着检定炉开始自动升温。温度升至200°C时，热工宝典和数字式温度计测出热电偶的温度值200℃，热工宝典测出对应的电压值是8.137mV。

• 继续点击设定温度键，输入温度值400°C，干体温度检定炉继续自动升温，温度升至400°C时，热工宝典和数字式温度计测出热电偶的温度值400℃，热工宝典测出对应的电压值是16.395mV。

• 同样的操作，输入下个温度值650°C，干体温度检定炉自动升温，温度升至650°C时，热工宝典和数字式温度计测出热电偶的温度值650℃，热工宝典测出对应的电压值是27.015mV。

2、降温过程

• 先点击干体温度检定炉屏幕停止键，再关闭电炉电源，干体温度检定炉开始自然降温。

• 待干体温度检定炉自然降温至100°C左右时，再关闭控温仪电源，检定炉升温降温结束。

三、注意事项

规范使用

• 高温校验段禁止直接触碰均热块与炉体内部，避免高温伤害皮肤。

• 通电前确认供电电压与设备额定电压匹配，避免引发电气故障。

• 数字式温度计探头与热电偶探杆需插入均热块的孔内，保证与均热块充分接触。

• 热工宝典ALKH513与热电偶接线需明确，严防接错。

• 所有接线完成并确认无误后再通电，禁止带电插拔测试线与探头。

• 每个校验温度点，需等待炉温稳定、数字式温度计与热工宝典的示值不再波动后，再读取并记录数值。

维护与校准周期

• 定期对干体温度检定炉ALKW851A、热工宝典ALKH513、数字式温度计ALKWZP-T1000进行计量检定，保证量值溯源准确。

• 校验设备不用时，应关掉电源，热工宝典长期不用时，应三个月充电一次。

• 校验设备长期不用盖上布罩保存，以免尘埃进入仪器。

四、结语

完成全量程多点位的热电偶校验检测，可精准评定被检元件的示值误差与计量性能，排查测温偏差隐患，验证测温元件的量值可靠性，为工业测温数据准确性提供实测支撑。全程各环节严格遵循技术规范与操作准则，既保障校验数据真实有效、量值可追溯，也有效规避高温、电气等作业风险。坚持常态化开展热电偶检测与配套设备计量维护，可持续保障测温系统稳定运行，为生产工艺管控、产品质量提升与设备筑牢坚实的计量保障防线。
