HART压力变送器精准校验：多检定点计量校准流程解析
为确保HART压力变送器计量精准、运行可靠，本次采用ALKT702气压校准台、ALKC400A数字压力校验仪和ALK475TREX（中文版）三款工具开展校验工作。校验需在温度（20±2）℃、相对湿度≤85%RH且无干扰的环境下进行，通过标准化工具连接，对压力变送器进行0MPa~6MPa多检定点升压、减压校验，同步监测4mA至20mA对应电流值，通过HART手操器校准零点、压力值和电流值，最后规范泄压完成校验。操作中需保证工具合规使用、数据稳定后读数，并定期对ALKC400A进行年度计量及设备维护，确保变送器高精度运行。

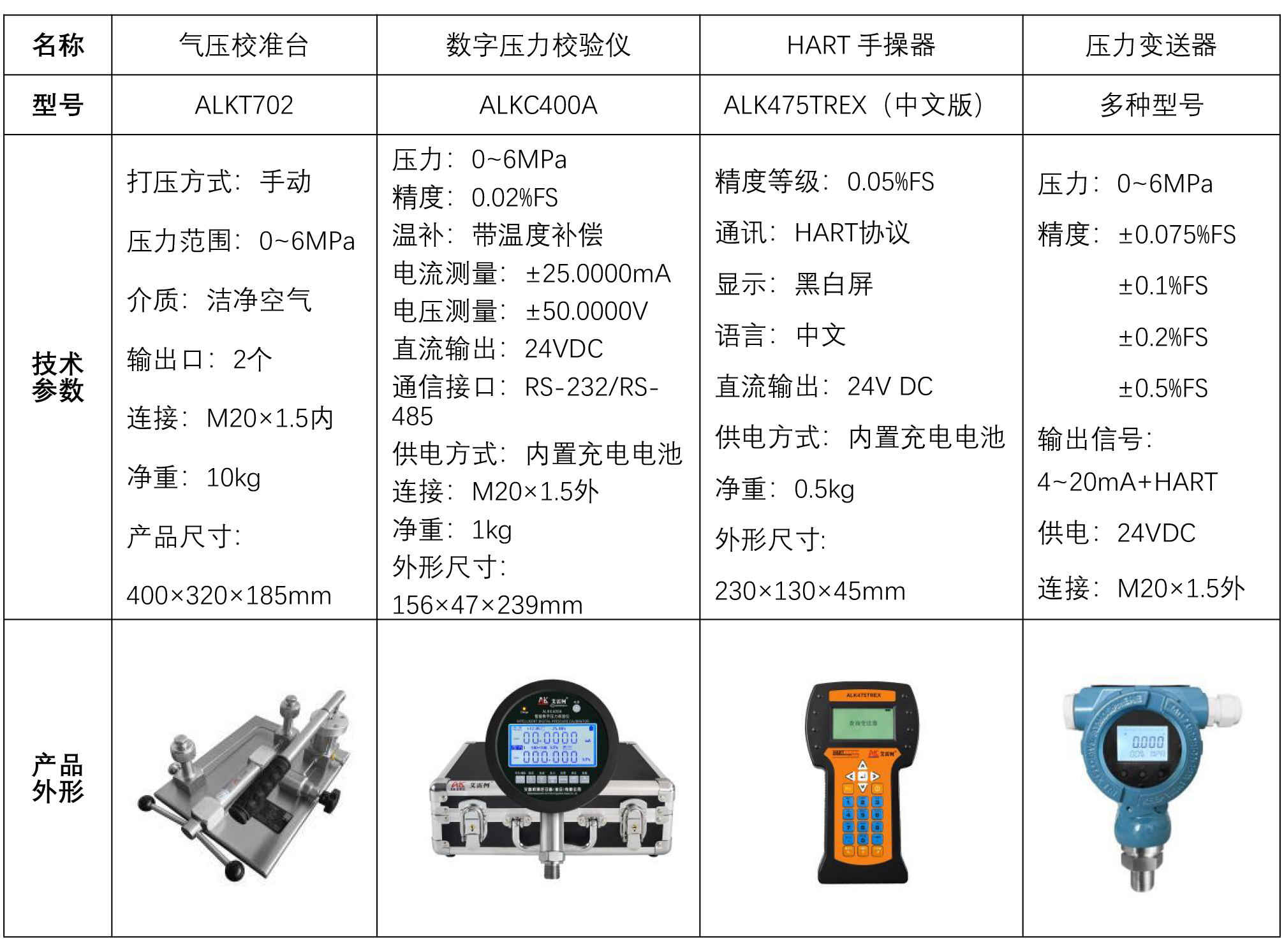

一、校验HART压力变送器工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
• 将压力变送器和数字压力校验仪ALKC400A与ALKT702输出口密封连接。
• 接线方式一（数字压力校验仪24V供电）：
（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极
（2）变送器负极连接250Ω电阻
（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧
（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端
（5）完成接线，形成闭合回路

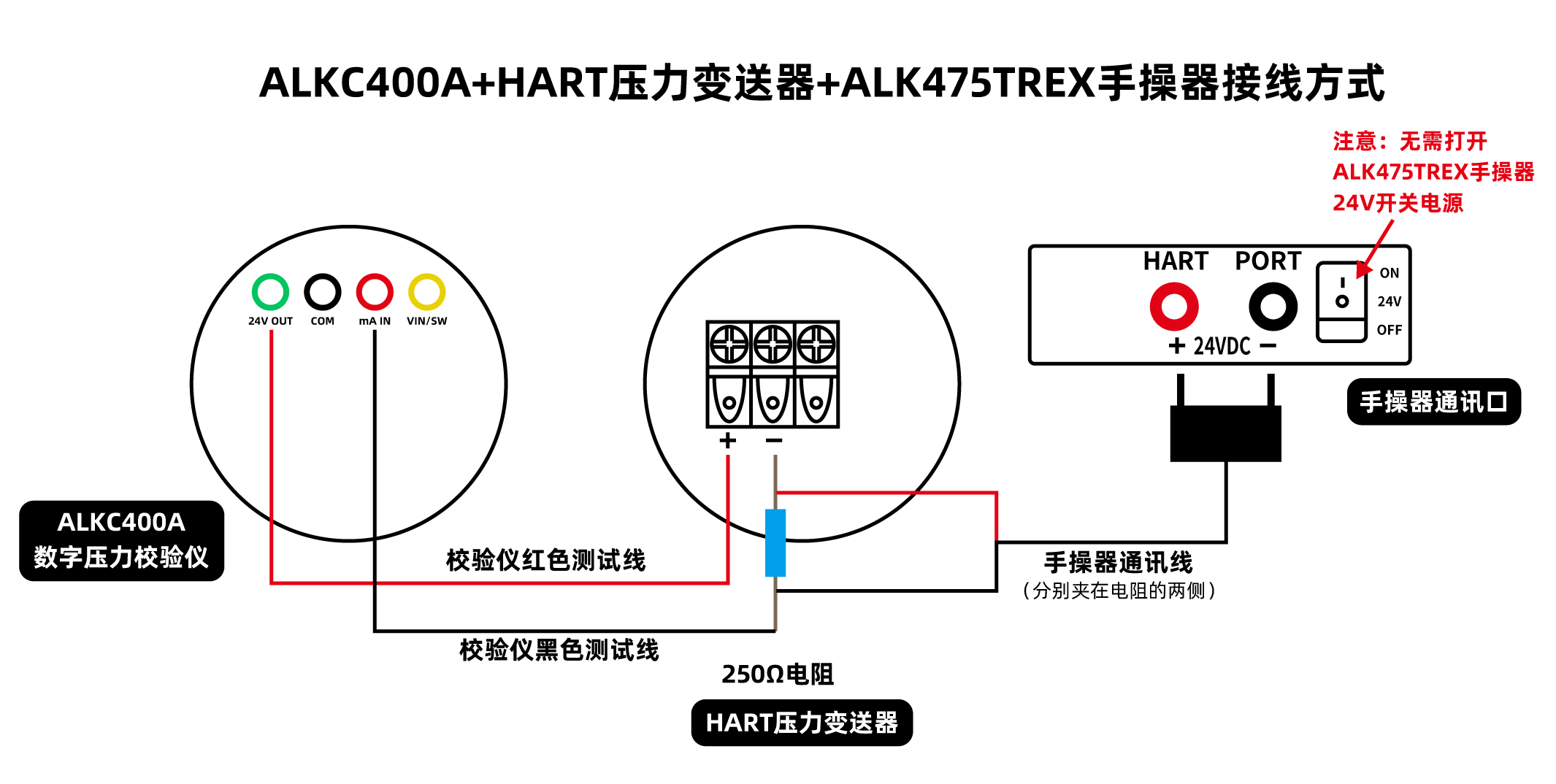

接线图示（一）
• 接线方式二（ALK475TREX手操器24V供电）：
（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极
（2）黑色测试线接线：一端插入标准表公共端接口
（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起
（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源
接线图示（二）
• 若变送器在当前大气压下显示不为0，标准表测出变送器的电流值4mA有偏差，接着拿出HART手操器校准变送器零点和电流。
3、手操器具体校准步骤

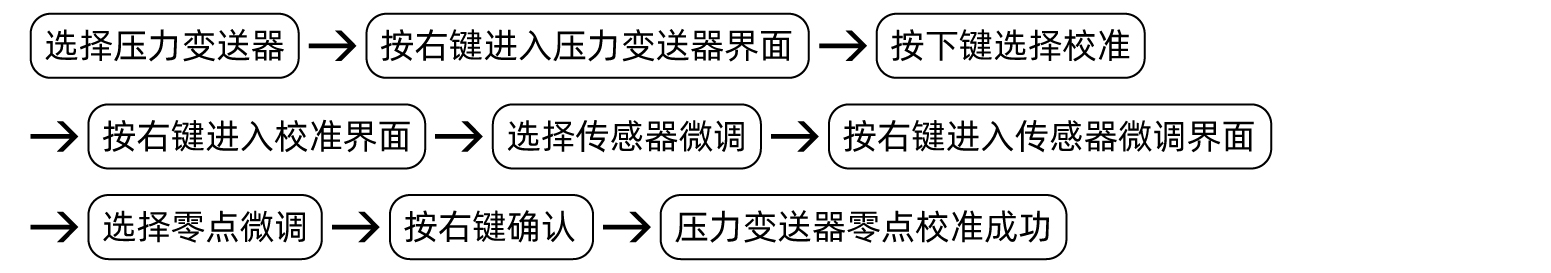

（1）校准变送器零点
打开手操器电源，手操器与压力变送器已通讯成功

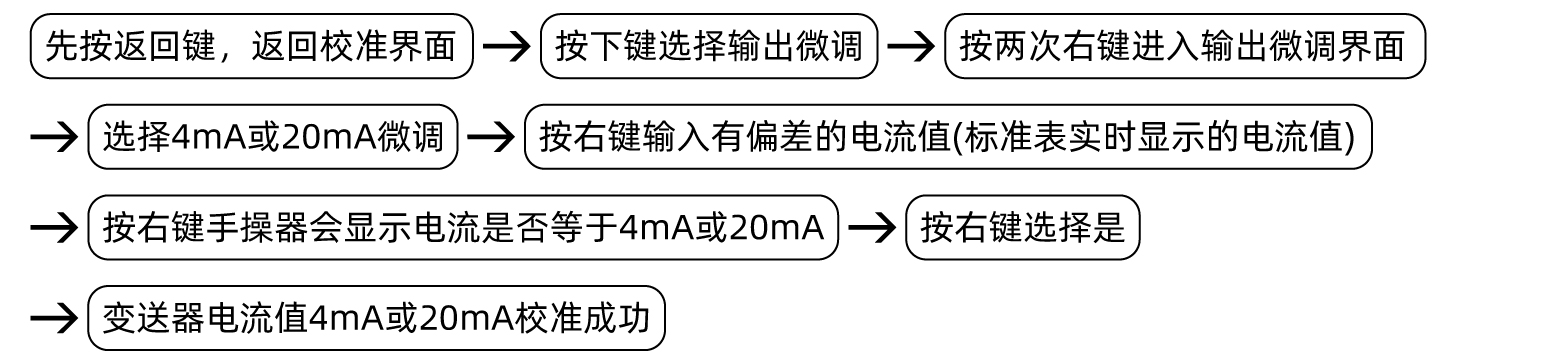

（2）校准压力表测出的变送器电流值4mA或20mA
（二）HART压力变送器校验校准过程
1、升压校准过程
• 先打开ALKT702稳压阀，将微调逆时针调至不能调停止，再关闭放气阀。
• 使用杠杆进行加压，加压至1MPa以上，再使用微调顺时针调至检定点3MPa，变送器测出的压力值与3MPa有偏差，标准表测出压力变送器的电流值12mA也有偏差，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低端微调或高端微调，变送器测出压力值低于3MPa时选择低端微调，压力值高于3MPa时，选择高端微调，再按右键，输入压力值3MPa，最后再按右键确认，压力值和电流值同时校准成功。
• 同样的操作，使用杠杆进行加压，再使用微调顺时针调至6MPa，电流值应是20mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 慢慢打开放气阀，泄压至需要校验的压力值左右停止，再关闭放气阀，使用微调逆时针减压，减至压力值3MPa，标准表测出压力变送器的电流值应是12mA，有偏差，需拿出手操器校准压力值和电流值。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
依次打开放气阀、稳压阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 操作应按照标准流程，ALKT702气压校准台加压减压需缓慢，避免压力冲击。
• 数字压力校验仪ALKC400A与手操器通讯线接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。
维护与校准周期
• 定期对数字压力校验仪ALKC400A进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 气压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
四、结语
HART压力变送器校验是保障工业测量精准稳定的关键工序。依托整套校验设备，通过零点校准、量程修正与升降压检测，修正压力数值及电流输出偏差，严格校验仪表回差指标。实操中严控缓慢稳压、规范接线、稳定读数等。严格恪守操作规范，配合周期检定与设备养护，持续维持校验质量，确保设备长期稳定运行。
