压力变送器（HART协议）正负压计量校准检测规程
压力变送器（HART协议）广泛应用于工业压力测控，采集现场压力并输出4~20mA电流信号。零点漂移、压力与电流输出偏差，会直接影响工艺调节精度，需定期进行校验工作。本次采用艾雷柯气压校准台ALKT700、精密数字压力计ALKC400T、HART手操器ALK475TREX（中文版）校验工具，在标准温湿度条件下完成接线调试、HART通讯连接，实现正负压全工况校验，标准化完成变送器校准检测，确保仪表计量准确。

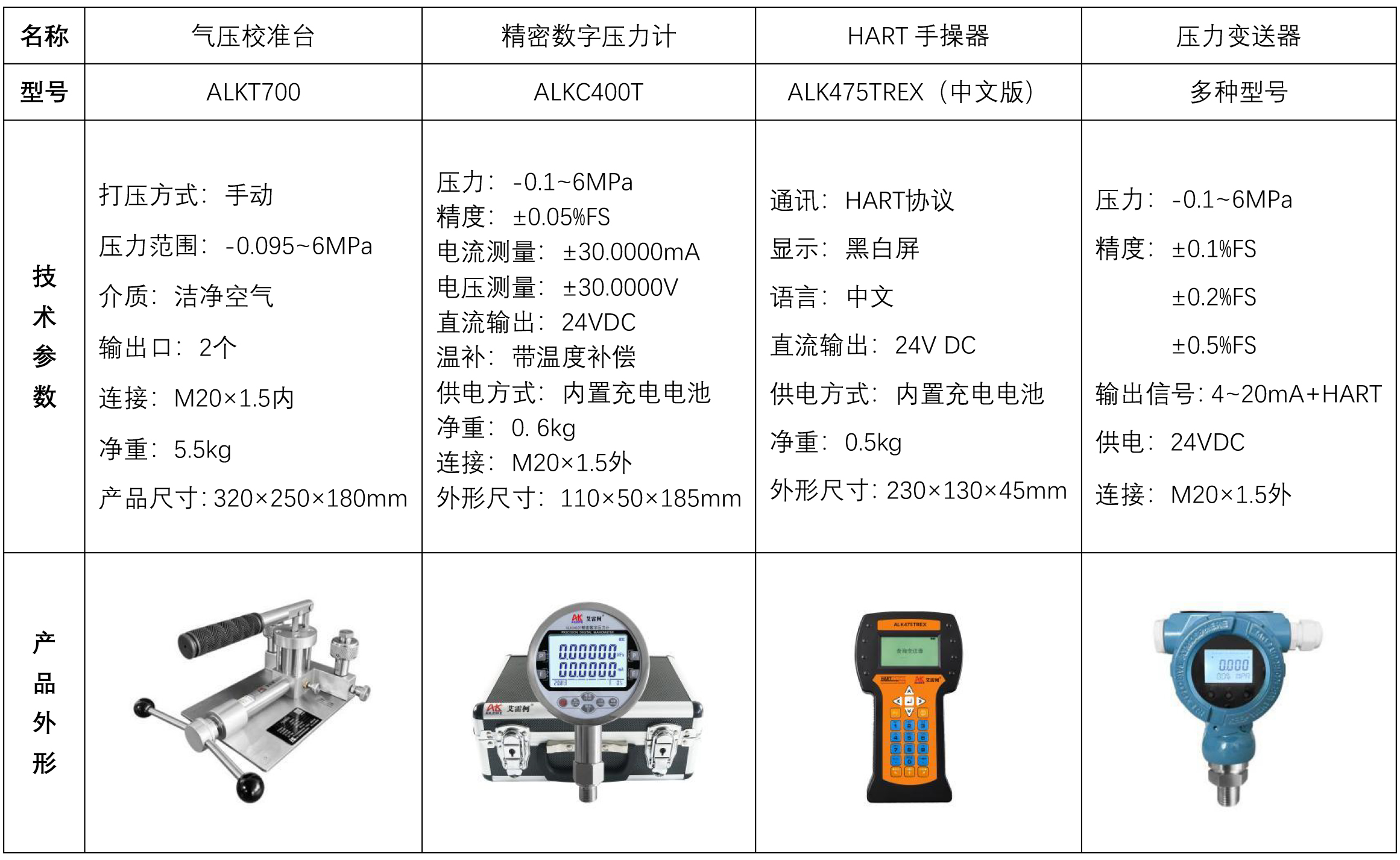

一、校验压力变送器（HART协议）工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
• 将压力变送器和精密数字压力计ALKC400T与ALKT700输出口密封连接。

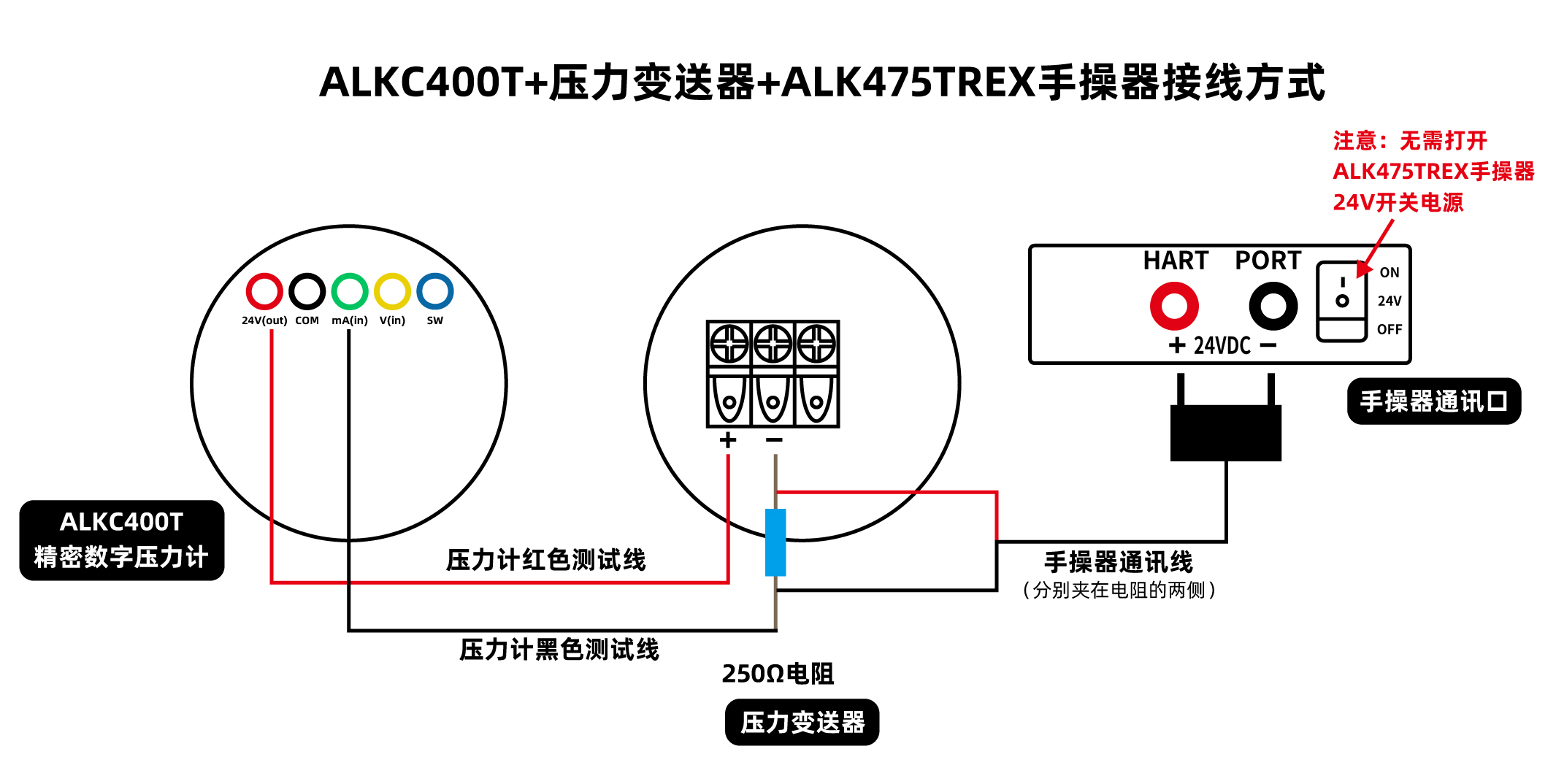

• 接线方式一（精密数字压力计24V供电）：
（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极
（2）变送器负极连接250Ω电阻
（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧
（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端
（5）完成接线，形成闭合回路
接线图示（一）
• 接线方式二（ALK475TREX手操器24V供电）：
（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极
（2）黑色测试线接线：一端插入标准表公共端接口
（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起
（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源
接线图示（二）
• 若变送器在当前大气压下显示不为0，标准表测出变送器的电流值4mA有偏差，接着拿出HART手操器校准变送器零点和电流。
3、手操器具体校准步骤

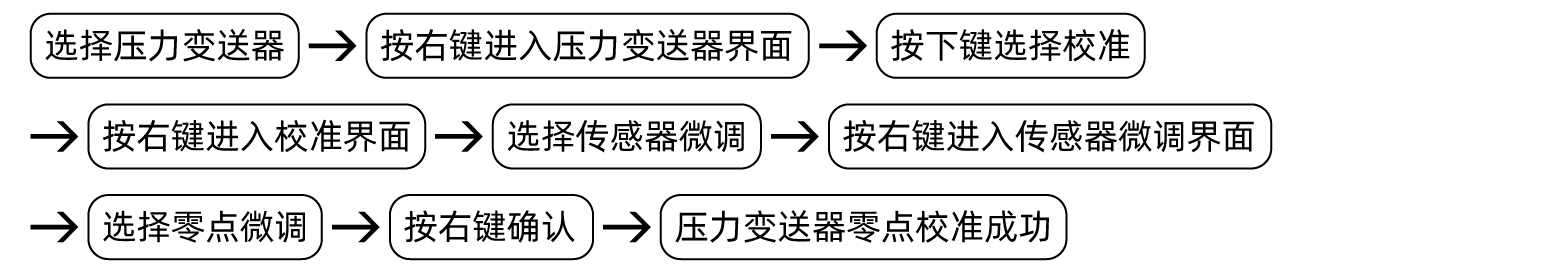

（1）校准变送器零点
打开手操器电源，手操器与压力变送器已通讯成功

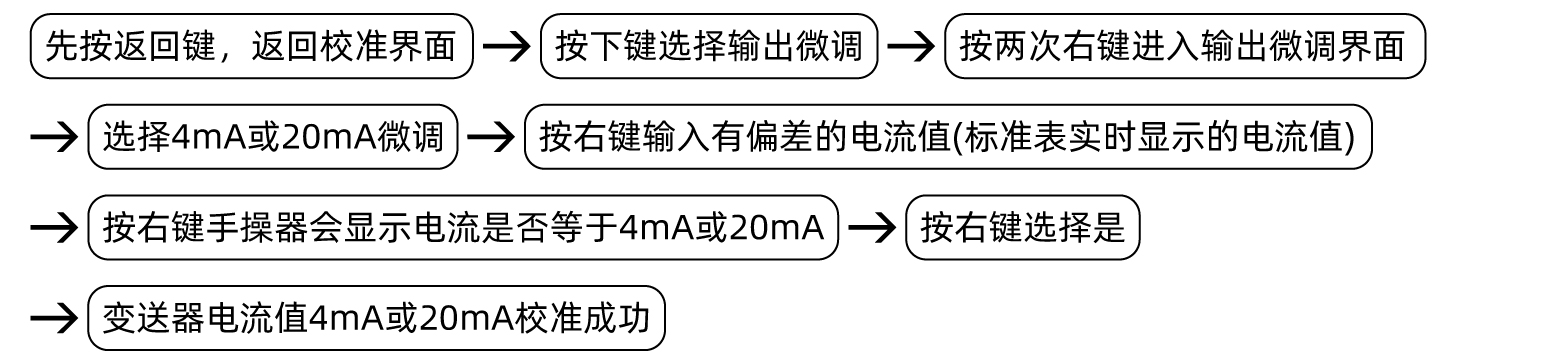

（2）校准压力表测出的变送器电流值4mA或20mA
（二）压力变送器（HART协议）正压校验校准过程
1、升压校准过程
• 先打开ALKT700放气阀，把切换阀往里推，请勿带压切换，将微调逆时针调至合适位置，再关闭放气阀。
• 使用杠杆进行加压，加压至需要校验的压力值左右停止，再使用微调顺时针调至检定点1.5MPa，变送器测出的压力值与1.5MPa有偏差，标准表测出压力变送器的电流值8mA也有偏差，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于1.5MPa时选择低量程段微调，压力值高于1.5MPa时，选择高量程段微调，再按右键，输入压力值1.5MPa，最后再按右键确认，压力值和电流值同时校准成功。
• 接着使用杠杆进行加压，加压至校验值左右停止，再使用微调调至检定点3MPa，电流值应是12mA，变送器的压力值与标准表测出压力变送器的电流值有偏差时，拿出手操器校准压力值和电流值。
• 同样的操作，直接使用微调顺时针调至4.5MPa、6MPa，电流值应是16mA、20mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 慢慢打开放气阀，泄压至需要校验的压力值左右停止，再关闭放气阀，使用微调逆时针减压，减至压力值4.5MPa，标准表测出压力变送器的电流值应是16mA，有偏差，需拿出手操器校准压力值和电流值。
• 同样的操作调至检定点3MPa、1.5MPa，对应的电流值应是12mA、8mA，有误差时需用手操器校准（同上操作）。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
打开放气阀，逐步释放管路内压力，泄压为0，测量结束。
（三）压力变送器（HART协议）负压校验校准过程
1、升压校准过程
• 打开放气阀，把切换阀往外拉出，请勿带压切换。将微调顺时针调至合适位置，再关闭放气阀。
• 使用杠杆进行抽真空，抽真空压至检定值左右，再使用微调逆时针调至检定点-0.02MPa，变送器测出的压力值与-0.02MPa有偏差，标准表测出压力变送器的电流值16.8mA也有偏差，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于-0.02MPa时选择低量程段微调，压力值高于-0.02MPa时，选择高量程段微调，再按右键，输入压力值-0.02MPa，最后再按右键确认，压力值和电流值同时校准成功。
• 同样的操作，抽至压力值-0.04MPa、-0.06MPa、-0.08MPa、-0.095MPa，电流值应分别是13.4mA、9.9mA、6.5mA、4mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 慢慢打开放气阀，泄压至需要校验的压力值左右停止，再关闭放气阀，使用微调逆时针减压，减至压力值-0.08MPa，标准表测出压力变送器的电流值应是6.5mA，有偏差，需拿出手操器校准压力值和电流值。
• 同样的操作调至真空值-0.06MPa、-0.04MPa、-0.02MPa，电流值应分别是9.9mA、13.4mA、16.8mA，有误差时需用手操器校准（同上操作）。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
打开放气阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 操作应按照标准流程，ALKT700气压校准台加压减压需缓慢，避免压力冲击。
• 精密数字压力计ALKC400T与手操器通讯线接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。
维护与校准周期
• 定期对精密数字压力计ALKC400T进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 气压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
四、结语
压力变送器（HART协议）的测量稳定性，关乎生产装置的运行。本次借助艾雷柯校验设备进行仪表校验，开展正负压工况测试，校准零点、量程参数与4-20mA电流输出，修正零点漂移与输出偏差。校验作业严守标准化操作要求，同步落实校验仪器保养工作。常态化开展压力变送器校验检测工作，能够稳定保障仪表测量精度，为设备的平稳运行与合规生产提供坚实的计量保障。
