基于ALKD20自动气压校准台：压力表气压与真空全量程校验检测操作规范

为保障压力表测量精准可靠，规范压力表校验检测作业，特制定本操作规范。本规范采用ALKD20自动气压校准台，对Y-100BF不锈钢压力表开展气压与真空全量程检测。作业需在（20±2）℃恒温恒湿无干扰环境下进行，按标准完成仪表密封连接、阶梯式升降压校验，严格执行轻敲表壳读数要求，精准记录各检定点数据并计算示值误差。操作时严禁带压切换，需缓慢升降压避免压力冲击，同时按周期做好设备维护。通过标准化校验测量，确保量值准确合规。

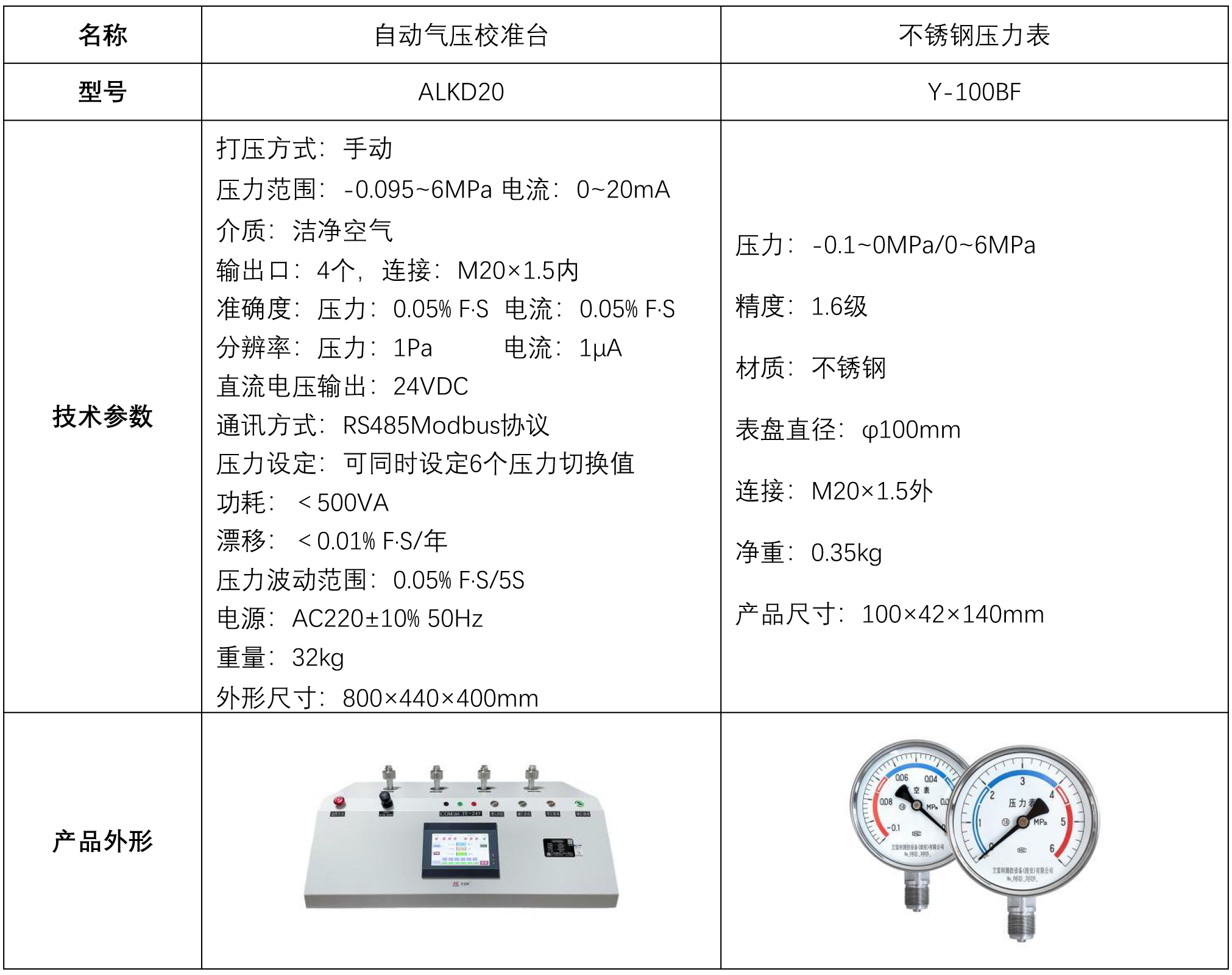

一、校验压力表工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》，适用于弹性元件式一般压力表、压力真空表和真空表的初次检定、后续检定和使用中检查，覆盖工业常用的就地指示型压力测量仪表。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、工具连接

将被检压力表Y-100BF与自动气压校准台ALKD20输出口密封连接，不用的输出口用堵头拧紧，校准台连接上220V电源并打开开关。

（二）压力表气压校验过程

1、升压过程

• 先将自动气压校准台切换阀往下按（请勿带压切换），接着设定6个压力值，依次点击设置1~6的输入框，分别填入0MPa、1MPa、1.6MPa、2.5MPa、4MPa、6MPa。

• 6个压力值设定完成后，开始升压校验。

• 先点击校验压力值1MPa，再点击启动，校准台开始自动加压，加至压力值1MPa，待压力稳定、校准台显示屏示值不再跳动后查看被检压力表压力值，然后用手指轻轻敲击被检压力表的外壳侧面（严禁敲玻璃、猛敲），观察指针位置，记录敲击稳定后的示值。以敲击后的示值，作为该压力点的实测检定读数，并计算误差。

• 接着点击第二个压力值1.6MPa，校验台自动加压至压力值1.6MPa，待压力稳定，敲击被检压力表，记录数值。

• 同样的操作，加压至压力值2.5MPa、4MPa、6MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

2、减压过程

• 点击压力值4MPa，校准台开始自动减压，减至压力值4MPa，待压力稳定，敲击被检压力表，记录数值。

• 同样的操作调至检定点2.5MPa、1.6MPa、1MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

3、泄压过程

最后点击压力值0MPa，校准台自动减压为0，测量结束。

（三）压力表真空校验过程

1、升压过程

• 先取下测量正压的被检表，装上测量负压的被检表，将正负压切换阀往外拉出（请勿带压切换）。

• 再将校准台切换成真空：要先点击参数设置，再输入密码，然后点击确认，进入参数设置界面后，再点击返回，点击屏幕上的气压字样按钮，切换成真空。

• 接着设定6个真空值，依次点击设置1~6的输入框，分别填入0MPa、-0.02MPa、-0.04MPa、-0.06MPa、-0.08MPa、-0.095MPa。

• 6个压力值设定完成后，开始真空校验。

• 先点击校验真空值-0.02MPa，再点击启动，校准台开始自动抽真空，抽至真空值-0.02MPa，待压力稳定、校准台显示屏示值不再跳动后查看被检压力表压力值，然后用手指轻轻敲击被检压力表的外壳侧面（严禁敲玻璃、猛敲），观察指针位置，记录敲击稳定后的示值。以敲击后的示值，作为该压力点的实测检定读数，并计算误差。

• 接着点击第二个压力值-0.04MPa，校验台自动抽至真空值-0.04MPa，待压力稳定，敲击被检压力表，记录数值。

• 同样的操作，抽至压力值-0.06MPa、-0.08MPa、-0.095MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

2、减压过程

• 点击真空值-0.08MPa，校准台开始自动减压，减至真空值-0.08MPa，待压力稳定，敲击被检压力表，记录数值。

• 同样的操作调至真空值-0.06MPa、-0.04MPa、-0.02MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

3、泄压过程

最后点击压力值0MPa，校准台自动减压为0，测量结束。

三、注意事项

规范使用

• 压力/真空切换时，请勿带压切换。

• 自动气压校准台连接220V电源，请勿接错，电流测量不能超过22mA。

• 操作应按照标准流程，ALKD20自动气压校准台加压减压需缓慢，避免压力冲击。

• 加压至校验点，待校准台数值稳定后记录示值；被检压力表待压力稳定后轻敲表壳，以敲击后示值为准读数，确保记录准确。

• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。

维护与校准周期

• 自动气压校准台应该安装在恒温环境里。

• 自动气压校准台一般六个月或运作500小时应检查更换一次润滑油。

• 没有对应的检测技能和对应的检测设备，切勿随意打开机盖进行检修，更不允许调整和更换元件。

• 自动气压校准台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。

四、结语

本规范明确了Y-100BF不锈钢压力表气压与真空全量程校验的标准化作业，覆盖环境管控、仪表密封连接、阶梯式升降压检测等全环节操作要求。严格执行轻敲表壳读数、无压模式切换、平缓升降压等操作准则，可有效控制操作偏差，保障压力表检测数据的准确性。配合校准台定期维护与周期保养，能够持续稳定设备计量性能，确保压力表测量结果量值传递准确合规，为常态化计量管理、生产运行管控提供坚实可靠的计量技术支撑。
