艾雷柯压力开关/压力控制器动作及复位参数校验与精准检测

压力开关是一种控制系统中常用的电气元件，压力开关的动作定值、复位回差及触点通断性能，直接关乎设备运行与工况的稳定性，需定期开展校验、检测。本次采用艾雷柯ALKT703气压校准台、ALKC400E数字压力校验仪开展校验作业，严格把控检验环境的温度与湿度，作业现场无振动、粉尘及腐蚀性气体。通过规范管路密封连接与电气接线，对压力开关常开、常闭两种工作模式进行整定测试，精准测量动作压力与复位压力，核验触点切换灵敏性。全程遵循标准化操作流程，确保检测数据真实可靠。

一、校验压力开关工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 544-2011《压力控制器》，适用于压力、真空、压力真空控制器（含机械式、电子式） 的初次检定、后续检定、使用中检查，无需外部电源即可工作的压力控制装置，依靠压力变化直接驱动机械实现触点通断。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、工具连接

• 将压力开关和数字压力校验仪ALKC400E与气压校准台ALKT703输出口密封连接，另外一个用堵头拧紧。标准表ALKC400E按电测键，切换至压力开关测量模式。

• 压力开关预调：打开压力开关上方调节旋钮护盖，准备好调节工具，预留可顺时针（调大）/逆时针（调小）旋转调节行程，设置压力开关设定点。

• 接线说明：

（1）将ALKC400E红色测试笔接在标准表24V输出接口里，黑色测试笔接在压力开关测量接口里。

（2）另一端红色鳄鱼夹夹在压力开关公共端（COM），黑色鳄鱼夹夹在常开端/断（NC）或常闭端/通（NO）。

（3）现在先将黑色鳄鱼夹夹在常开端/断（NC），此时标准表 ALKC400E压力开关显示“-/-”符号 ，证明压力开关常开（断开）状态正常，接线无误。

（二）操作过程

核心整定步骤：根据目标设定压力2MPa，小幅旋转压力开关调节旋钮（顺时针增压、逆时针减压），配合校准台加压调试，将压力开关动作值精准整定至目标压力2MPa，整定完成后保持旋钮位置固定。

1、压力开关在常开状态下，闭合与断开检验过程

• 先打开ALKT703放气阀和稳压阀，将微调逆时针调至不能调停止，再关闭放气阀。

• 使用打压杆进行加压，加压至检定值左右停止，再使用微调顺时针调至开关闭合的所需的上切值（动作值）2MPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“-/-”变为“--”符号，压力开关由断开状态切换为闭合状态，记录动作压力值。

• 继续使用微调逆时针减压，减至开关断开的下切值（复位值）1.9MPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“--”变回“-/-”符号，压力开关由闭合状态切换为断开状态，记录复位压力值。

• 检验完成，打开放气阀，逐步释放管路内压力，泄压为0，测量结束。

2、压力开关在常闭状态下，闭合与断开检验过程

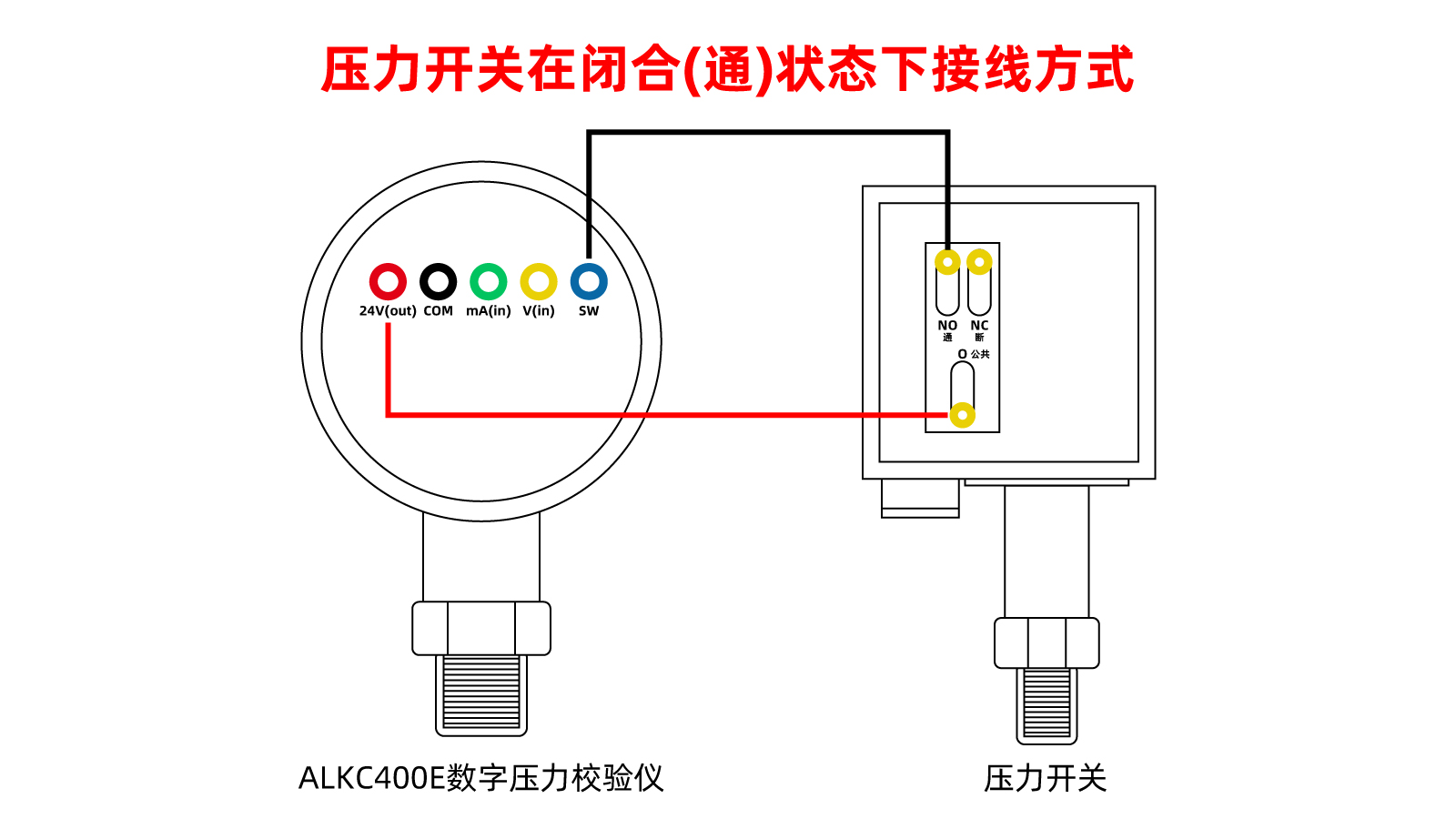

• 先将黑色鳄鱼夹夹在常闭端（NO），接着可以看到压力开关处在常闭状态中，标准表 ALKC400E压力开关显示“--”闭合符号。

• 先打开放气阀和稳压阀，将微调逆时针调至不能调停止，关闭放气阀。

• 使用打压杆进行加压，加压至检定值左右停止，再使用微调顺时针调至开关断开的所需的上切值（动作值）2MPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“--”变为“-/-”符号，压力开关由闭合状态切换为断开状态，记录动作压力值。

• 继续使用微调逆时针减压，减至开关断开的下切值（复位值）1.9MPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“-/-”变为“--”符号，压力开关由断开状态恢复为闭合状态，记录复位压力值。

• 检验完成，打开放气阀，逐步释放管路内压力，泄压为0，测量结束。

三、注意事项

规范使用

• 操作应按照标准流程，ALKT703气压校准台加压减压需缓慢，避免压力冲击。

• 数字压力校验仪ALKC400E接线需明确，严防接反。

• 校验点需待标准表数值稳定后读数，记录实时准确。

• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。

维护与校准周期

• 定期对ALKC400E数字压力校验仪进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 气压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。

四、结语

本次工作完成了压力开关的校验、检测与测量，通过常开、常闭两种模式工况测试，精准整定设备2MPa动作压力与1.9MPa复位压力。依托艾雷柯校准设备开展标准化测试作业，精准核验压力开关回差精度、触点切换灵敏度及通断稳定性，全程规范试验操作，有效规避误差，保障检测数据真实精准。
