压力开关精准校验与全面检测操作指南
压力开关是工业承压自控系统的核心保护部件，其动作定值、复位精度及触点通断性能，影响着设备运行稳定性，需定期开展校验检测。本次校验采用ALKT702气压校准台与ALKC400A数字压力校验仪，在（20±2）℃、相对湿度≤85%RH的标准工况环境下作业。通过标准化管路、电气接线流程，完成常开、常闭双模式性能测试，精准标定动作压力与复位压力，核验触点切换灵敏度。全程规范调压、读数、泄压操作，保证检测数据真实可靠，全面验证设备运行性能，符合工业计量及现场生产标准。

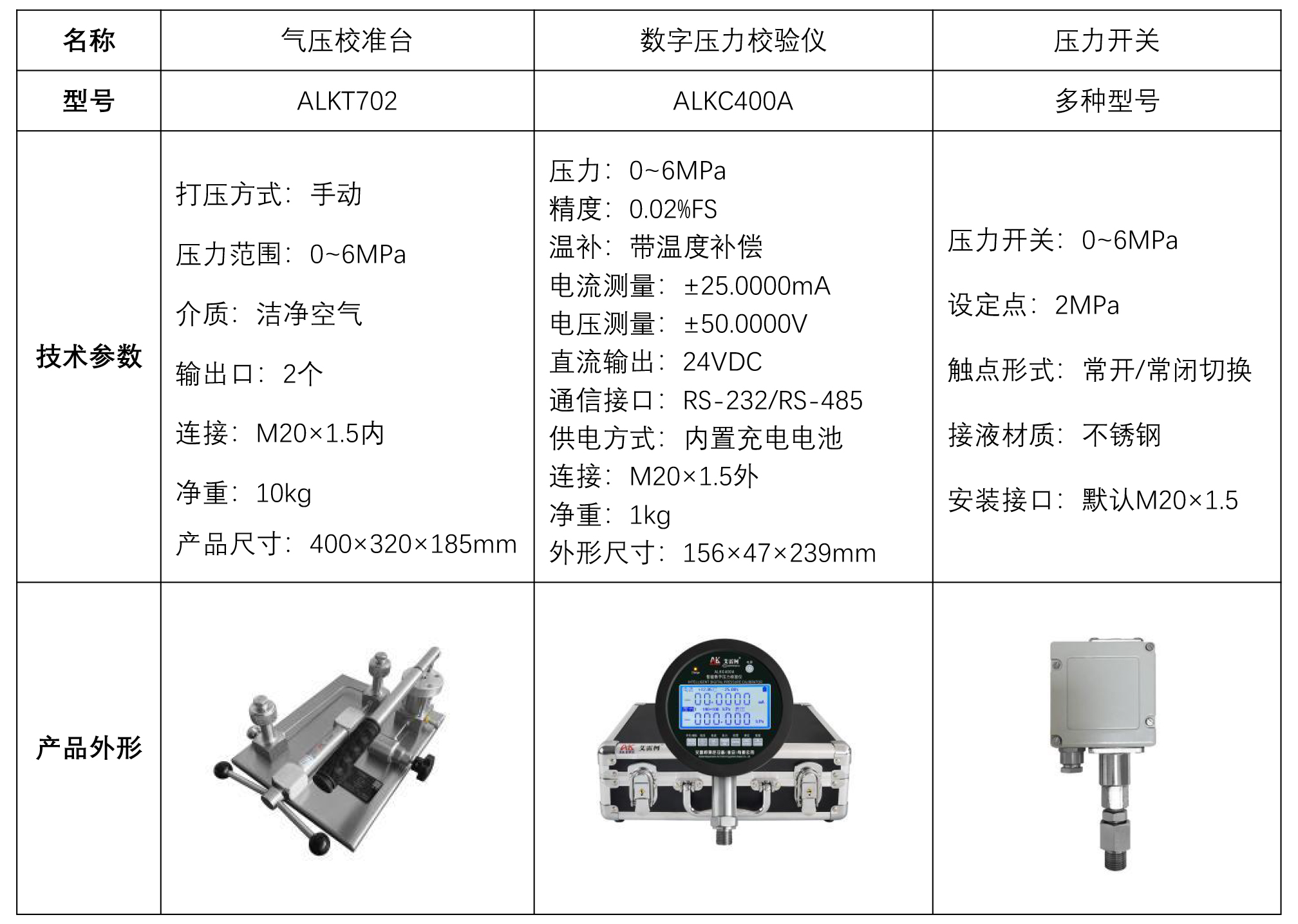

一、校验压力开关工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 544-2011《压力控制器》，适用于压力、真空、压力真空控制器（含机械式、电子式） 的初次检定、后续检定、使用中检查，无需外部电源即可工作的压力控制装置，依靠压力变化直接驱动机械实现触点通断。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
• 将压力开关和数字压力校验仪ALKC400A与气压校准台ALKT702输出口密封连接，标准表ALKC400A按开关/峰值键，切换至压力开关测量模式。
• 压力开关预调：打开压力开关上方调节旋钮护盖，准备好调节工具，预留可顺时针（调大）/逆时针（调小）旋转调节行程，设置压力开关设定点。
• 接线说明：
（1）将ALKC400A红色测试笔接在标准表24V输出接口里，黑色测试笔接在压力开关测量接口里。
（2）另一端红色鳄鱼夹夹在压力开关公共端（COM），黑色鳄鱼夹夹在常开端/断（NC）或常闭端/通（NO）。

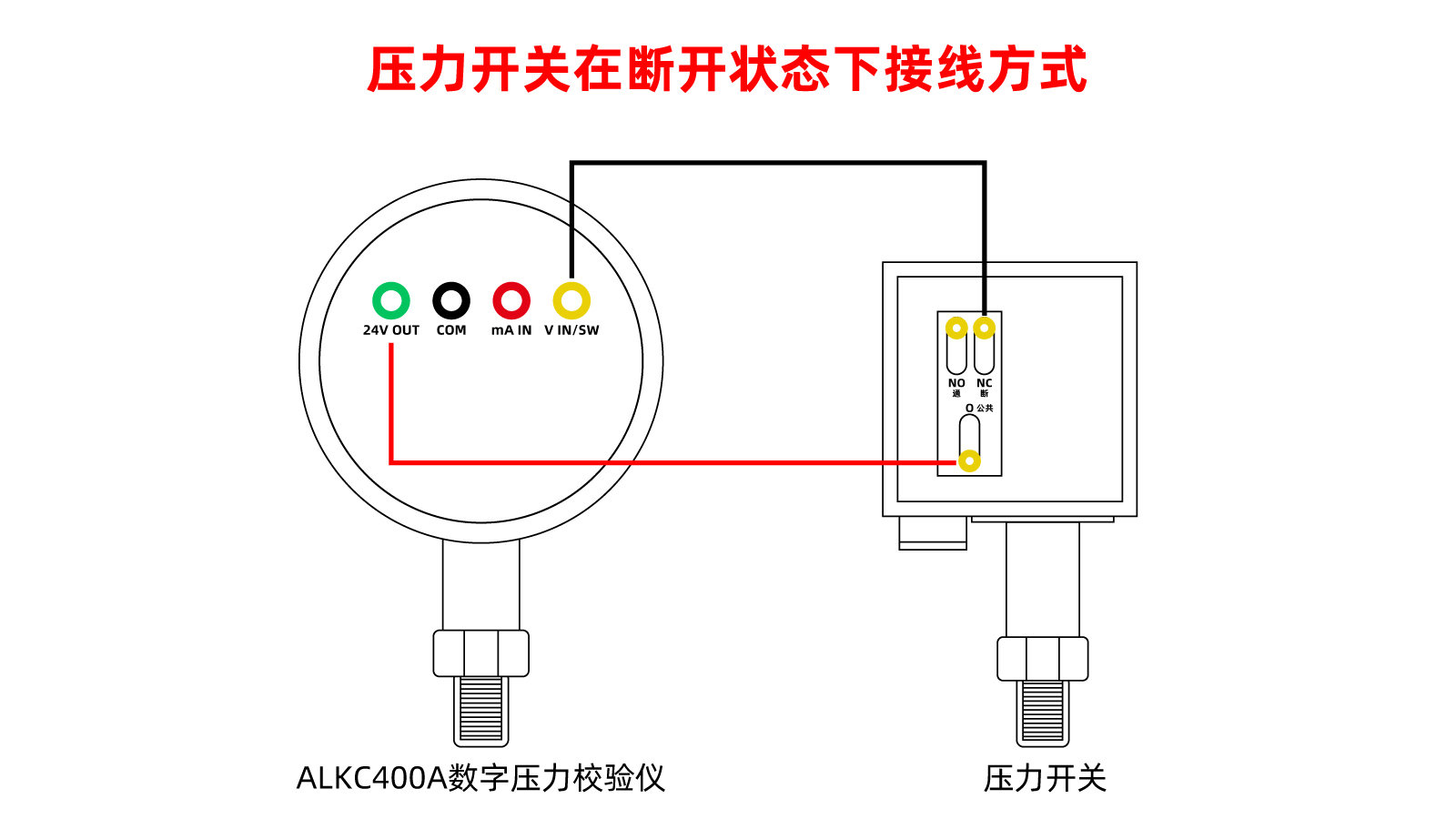

（3）现在先将黑色鳄鱼夹夹在常开端/断（NC），此时标准表 ALKC400A压力开关显示“断”字样 ，证明压力开关常开（断开）状态正常，接线无误。
（二）操作过程
核心整定步骤：根据目标设定压力2MPa，小幅旋转压力开关调节旋钮（顺时针增压、逆时针减压），配合校准台加压调试，将压力开关动作值精准整定至目标压力2MPa，整定完成后保持旋钮位置固定。
1、压力开关在常开状态下，闭合与断开检验过程
• 先将ALKT702将微调逆时针调至不能调停止，再关闭放气阀。
• 使用杠杆进行加压，加压至检定值左右停止，再使用微调顺时针调至开关闭合的所需的上切值（动作值）2MPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面开关测试由“断”变为“通”，压力开关由断开状态切换为闭合状态，记录动作压力值。
• 继续使用微调逆时针减压，减至开关断开的下切值（复位值）1.7MPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面开关测试由“通”变为“断”，压力开关由闭合状态切换为断开状态，记录复位压力值。
• 检验完成，打开放气阀，逐步释放管路内压力，泄压为0，测量结束。
2、压力开关在常闭状态下，闭合与断开检验过程

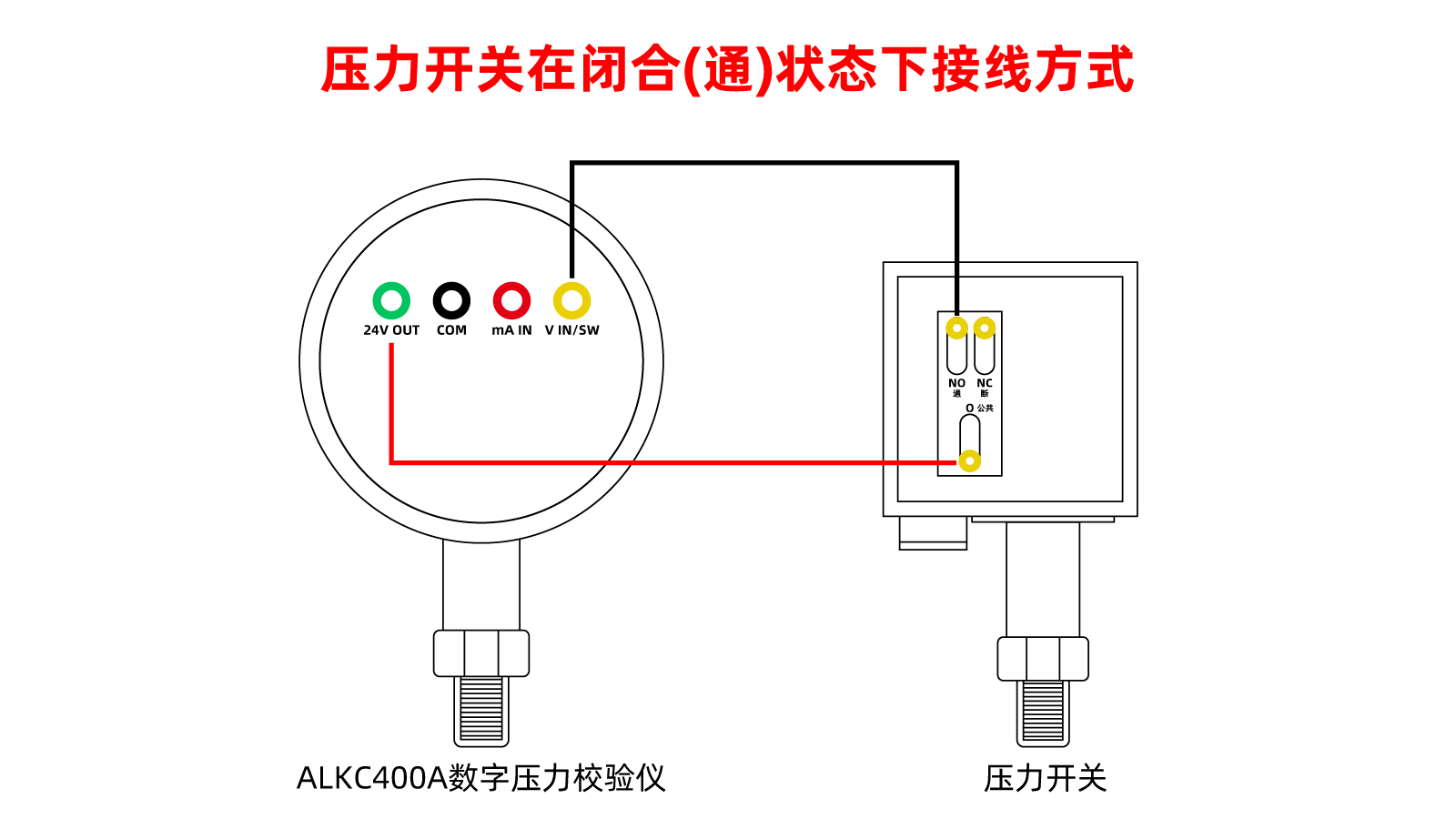

• 先将黑色鳄鱼夹夹在常闭端（NO），接着可以看到压力开关处在常闭状态中，标准表 ALKC400A压力开关测试显示“通”字样 。
• 将微调逆时针调至不能调停止，关闭泄压阀。
• 使用杠杆进行加压，加压至检定值左右停止，再使用微调顺时针调至开关闭合的所需的上切值（动作值）2MPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面开关测试由“通”变为“断”，压力开关由闭合状态切换为断开状态，记录动作压力值。
• 继续使用微调逆时针减压，减至开关断开的下切值（复位值）1.7MPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面开关测试由“断”变为“通”，压力开关由断开状态切换为闭合状态，记录复位压力值。
• 检验完成，打开放气阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 操作应按照标准流程，ALKT702气压校准台加压减压需缓慢，避免压力冲击。
• 数字压力校验仪ALKC400A接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。
维护与校准周期
• 定期对ALKC400A数字压力校验仪进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 气压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
四、结语
本次压力开关校验完成了设备全性能参数的精细化检测验证。通过开展常开、常闭双模式压力通断测试，精准标定压力开关动作值与复位值，全面核验了触点切换灵敏度与压力回差精度。本次校验操作环节规范标准，有效保障了检测数据的真实性与准确性，充分验证了该压力开关的计量精度与工况适配性能。常态化开展压力开关校验检测，持续稳定设备控制精度，切实保障工业压力系统平稳、高效运行。
