如何校验压力表：正压与真空全量程校验操作规范

压力表是工业承压系统必备测控器件，其示值精准度是守住生产与工艺达标的重要基础。本文采用ALKT9603气压校准台、ALKC400E数字压力校验仪，对Y-100BF不锈钢压力表进行校验检定。严格把控作业环境条件，分正压、真空两大工况，遵循升压稳压、轻敲读值、降压回检、泄压标准化流程，精准记录数据、核算测量误差，同时规范操作准则与设备维护要求，保障压力表量值准确可靠。

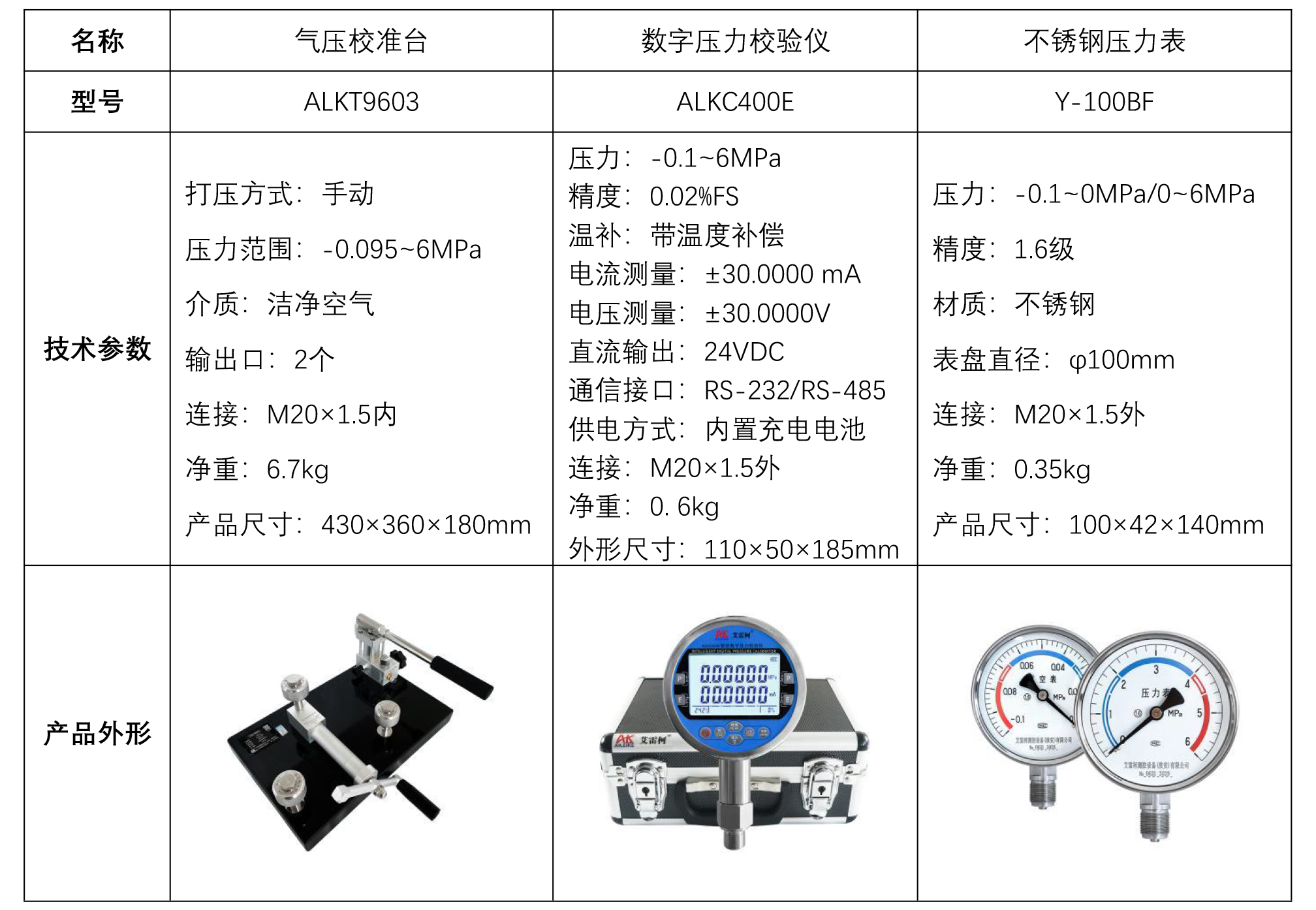

一、校验压力表工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》，适用于弹性元件式一般压力表、压力真空表和真空表的初次检定、后续检定和使用中检查，覆盖工业常用的就地指示型压力测量仪表。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、工具连接

• 将标准表ALKC400E和被检压力表Y-100BF与ALKT9603输出口密封连接。

（二）压力表气压校验过程

1、升压过程

• 先打开ALKT9603的截止阀，接着将正负压切换阀往里推进（请勿带压切换），再将微调逆时针调至不能调停止，关闭泄压阀。

• 使用手压杆进行加压，加压至检定点左右停止，再使用微调顺时针慢慢调至检定点1MPa，待压力稳定、标准表示值不再跳动后查看被检压力表压力值，然后用手指轻轻敲击被检压力表的外壳侧面（严禁敲玻璃、猛敲），观察指针位置，记录敲击稳定后的示值。以敲击后的示值，作为该压力点的实测检定读数，并计算误差。

• 接着使用手压杆加压至1.9MPa、2.9MPa左右停止，使用微调顺时针慢慢调至检定点2MPa、3MPa，待压力稳定，敲击被检压力表，记录数值。

• 调至下一个检定点前，先关闭截止阀，接着使用微调顺时针慢慢调至检定点4MPa，待压力稳定，敲击被检压力表，记录数值。

• 最后直接使用微调顺时针慢慢调至检定点5MPa、6MPa，待压力稳定，敲击被检压力表，记录数值。

2、减压过程

• 先慢慢打开泄压阀，减压至检定点停止，关闭泄压阀，使用微调阀逆时针慢慢调至检定点5MPa，待压力稳定，敲击被检压力表，记录数值。

• 同样的操作调至检定点4MPa、3MPa、2MPa、1MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

3、泄压过程

依次打开泄压阀和截止阀，逐步释放管路内压力，泄压为0，测量结束。

（三）压力表真空校验过程

1、升压过程

• 先取下测量正压的被检表，装上测量负压的被检表，将正负压切换阀往外拉出（请勿带压切换），接着打开截止阀，再将ALKB9603微调顺时针调至不能调停止，关闭泄压阀。

• 使用手压杆抽真空，抽至检定值左右停止，使用微调逆时针慢慢调至检定点-0.02MPa，待压力稳定，敲击被检压力表，记录数值。

• 同样的操作调至检定点-0.04MPa、-0.06MPa、-0.08MPa、-0.095MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

2、减压过程

• 先慢慢打开泄压阀减压至检定值左右停止，关闭泄压阀，使用微调阀顺时针慢慢调至检定点-0.08MPa，待压力稳定，敲击被检压力表，记录数值。

• 同样的操作调至检定点-0.06MPa、-0.04MPa、-0.02MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

3、泄压过程

打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

三、注意事项

规范使用

• 操作应按照标准流程，ALKT9603气压校准台加压减压需缓慢，避免压力冲击。

• 加压至校验点，待标准表数值稳定后记录示值；被检压力表待压力稳定后轻敲表壳，以敲击后示值为准读数，确保记录准确。

• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。

维护与校准周期

• 定期对数字压力校验仪ALKC400E进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 气压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。

四、结语

本文系统规范了不锈钢压力表正压、真空全量程校验检测流程，严格管控作业环境条件，严守压力切换、升降压、轻敲读值等操作规范。通过逐点采集数据、核算示值误差，精准评定压力表计量性能。同时明确了仪器操作规程、年度检定周期及日常养护存放标准。常态化落实压力表校验测量工作，可稳定仪表计量精度，为工艺管控与压力监测提供可靠的计量保障。
