艾雷柯微压校准台ALKT511技术白皮书
一、产品概述与技术背景
艾雷柯微压校准台ALKT511是一款为微压仪表校准设计的便携式压力设备，用于压力表、压力变送器、压力传感器、压力开关等微压仪表的实验室检定与现场校准。产品具备操作简单、升降压平稳、密封性能优良、便于维护等特点，适配多场景微压校准需求。
二、技术参数与性能特点
2.1 技术参数
压力量程：-100~600kPa
输出口：2个（螺纹M20×1.5）
环境温度：0~50℃
相对湿度：<85%
调节细度：min 10Pa
测量介质：洁净空气
外形尺寸：320×190×140mm
重量：4.6kg
2.2 性能特点
高精度调节：调节灵敏度低至10Pa，确保压力输出稳定性与可靠性；
宽量程覆盖：测量范围为-100~600kPa，集正、负造压于一体，转换方便，可满足多种压力检测和校准需求；
便捷操作设计：配备两个标准输出接口与开放式结构设计，连接快速、调节直观，大幅降低操作人员学习成本；
介质洁净：传压介质为空气，不污染环境，适配各类现场与实验室环境；
压力控制：采用高级密封技术，控压精度高，升压平稳，能够为压力检测和校准工作提供可靠的压力源。
三、主要应用领域
基于其精准性与便携性的核心优势，ALKT511微压校准台可广泛应用于多个领域：
计量检测：用于压力表、压力变送器等仪表的实验室精密检定，符合计量校准规范要求；
工业生产现场：石油化工、电力、制药等行业生产线压力仪表的定期校准；
实验领域：为科研项目提供稳定的气压源支持；
仪表制造行业：作为生产过程中压力仪表的出厂检验设备，保障产品的质量；
科研教育：高等院校和科研院所实验室用于压力测量相关研究和教学实验。
四、操作与维护指南
操作过程
正压检测
拧下输出口接头上的堵头，将微调向外摇出。再分别安装正压标准表和被检表在两个压力输出接口上，打稳压阀、关闭泄压阀。用微调向里调的升压至检定点左右时，稳定1～2分钟，等标准表显示数字稳定时，逐点检测至满量程。校验完毕，泄压后，方可取下被检表和标准表。
当加压中发现读数慢慢向下跌时（有轻微泄漏）请关闭稳压阀。
负压检测
拧下输出口接头上的堵头，将微调向里摇进（摇不动时停止）。在两个压力输出接口上安装负压标准表和被检表，关闭泄压阀，打开稳压阀。慢慢讲将微调向外摇出到检定点左右时稳定1～2分钟，等标准表显示数字稳定时，逐点检测至满量程。校验完毕，打开泄压阀，泄压后，方可取下被检表和标准表。
维护指南
校准台选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。被检仪器应作适当清洗，避免污渍进入检测回路。
输出口接嘴为快速接头，端面密封安装仪表时，无需借助任何工具，均匀用力拧紧，大概在密封面相互贴紧时，再拧1～2圈，即可。
输出口接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。

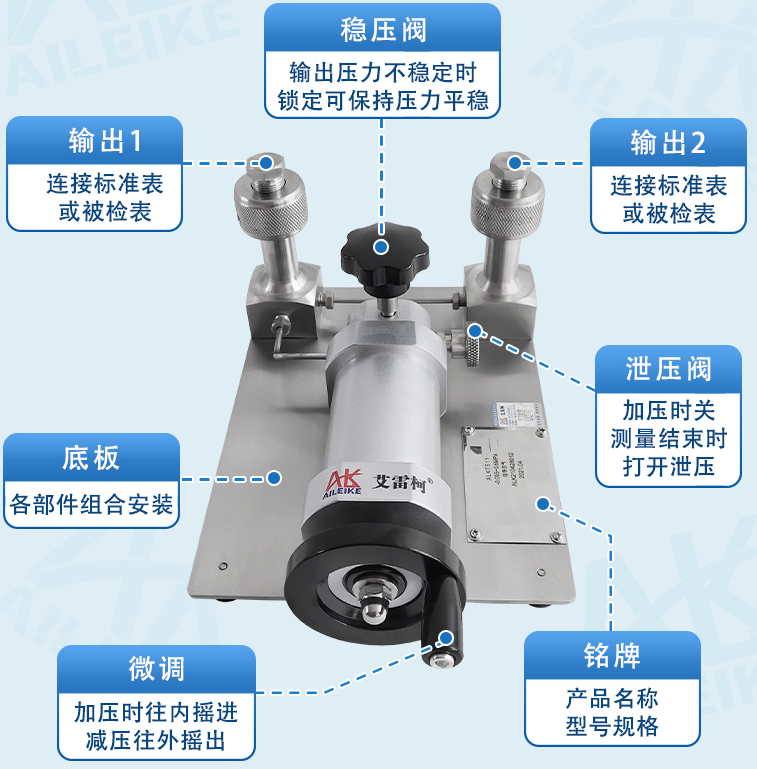

五、结构功能
六、结语
ALKT511微压校准台是艾雷柯基于行业需求与技术积累研发的测控设备，以10Pa调节、宽量程覆盖、便捷操作与稳定耐用为核心竞争力，可有效解决微压校准领域的精准度与便捷性需求。产品广泛适配石油化工、冶金、机械制造、工矿企业、计量等多场景，为用户提供高效、可靠的微压校准解决方案。本产品严格遵循JJF 2140-2024《压力表校验器测试方法》校准规范。
