艾雷柯细微压校准台ALKT512技术白皮书
一、产品概述与技术背景
1.产品概述
艾雷柯细微压校准台ALKT512是一款为微压仪表高精度校准与检定设计的精密手动压力源，采用开放式结构设计，以洁净空气为工作介质，具备升降压平稳、密封可靠、操作便捷、维护简单等核心优势，适配实验室固定校准与现场移动检测双重场景。
2.技术背景
微压校准台广泛应用于科研、工矿、仪表制造、计量等众多行业，微压仪表的精度直接影响决定现场控制精度与设备运行可靠性。
多场景适配：现场校准需求日益增多，要求设备具备良好的便携性、环境适应性。
效率提升：校准工作流程需求迫切，双输出接口可同时接标准表和被检表，不用重复插拔，显著提升工作效率。
二、技术参数与性能特点
1. 技术参数
压力量程：-10~10kPa
输出口：2个（螺纹M20×1.5）
环境温度：0~50℃
相对湿度：<85%
调节细度：1Pa
测量介质：洁净空气
外形尺寸：320×190×140mm
重量：4.9kg
2. 性能特点
开放式结构设计：结构合理，操作直观，升降压平稳，不易泄漏，便于日常维护，降低使用与维护成本，延长设备使用寿命。
调节精度：满足微压仪表高精度校准需求，确保量值传递准确可靠，适配现代高精度微压传感器校准。
双输出接口设计：配备2个压力输出接口，可同时连接标准器和被检仪表，无需频繁更换连接，大幅提升校准工作效率。
快速正负压切换：无需额外更换设备或部件，即可实现正压、负压快速切换，适配不同类型微压仪表的校准需求，扩大设备适用范围。
密封性能：采用密封材料与精密加工工艺，密封性能佳，有效避免压力泄漏，保证校准过程中压力稳定，提升校准精度与重复性。
轻量化便携设计：重量4.9kg，体积小巧，便于携带，适配实验室与现场双重作业场景，满足现场校准对设备便携性的要求。
三、操作流程
1. 准备工作
(1) 将校准台放置在平稳、水平的工作台上，确保设备稳固，无晃动。
(2) 检查设备外观，确认无损坏、无泄漏痕迹，密封圈完好。
(3) 连接标准表至其中一个压力输出接口，连接被检表至另一个压力输出接口，确保接口连接牢固，密封良好。
(4) 根据校准需求，选择正压或负压模式，确保气路连接正确。
(5) 检查放气阀处于关闭状态，截止阀处于打开状态。
2. 加压校准操作
(1) 将调压手柄向外摇出至适当位置，为压力调节预留空间。
(2) 向内摇调压手柄进行加压，观察标准表读数，快速接近目标压力值。
(3) 当压力接近目标值时，停止手摇调压手柄，改用细微调装置进行精细调节，直至标准表读数达到压力检定点。
(4) 关闭截止阀，锁定压力，保持压力稳定，记录被检表读数。
(5) 按照校准规程，依次完成各压力检定点的加压校准。
3. 减压校准操作
(1) 打开截止阀，向外摇调压手柄开始减压，观察标准表读数，快速接近目标压力值；
(2) 当压力接近目标值时，停止手摇调压手柄，改用细微调装置进行精细调节，直至标准表读数达到压力检定点；
(3) 关闭截止阀，锁定压力，保持压力稳定，记录被检表读数；
(4) 按照校准规程，依次完成各压力检定点的减压校准。
4. 结束工作
(1) 所有检定点校准完成后，打开泄压阀，将系统压力缓慢泄至0Pa；
(2) 断开标准表与被检表的连接，清理接口处灰尘与杂质；
(3) 关闭所有阀门，清理设备表面，妥善存放设备至干燥、通风环境。
四、维护与保养
1. 日常维护（每次使用前后）
(1) 检查设备接口密封情况，若密封圈老化、变形或损坏，及时更换，避免压力泄漏影响校准精度；
(2) 清洁设备表面与接口，以防灰尘、杂质进入设备内部，损坏部件或影响密封性能；
(3) 检查阀门操作灵活性，若有卡顿，可适当添加润滑剂（严禁使用普通机油）；
(4) 确认设备无压力残留，确保泄压阀处于打开状态后存放。
2. 长期存放
(1) 将设备表面与接口清洁，确保无灰尘、无油污；
(2) 所有阀门处于关闭状态，泄压阀处于打开状态；
(3) 将设备置于干燥、通风、无腐蚀性气体的环境中，避免阳光直射、高温、潮湿环境，盖上布罩，以免尘埃进入仪器。

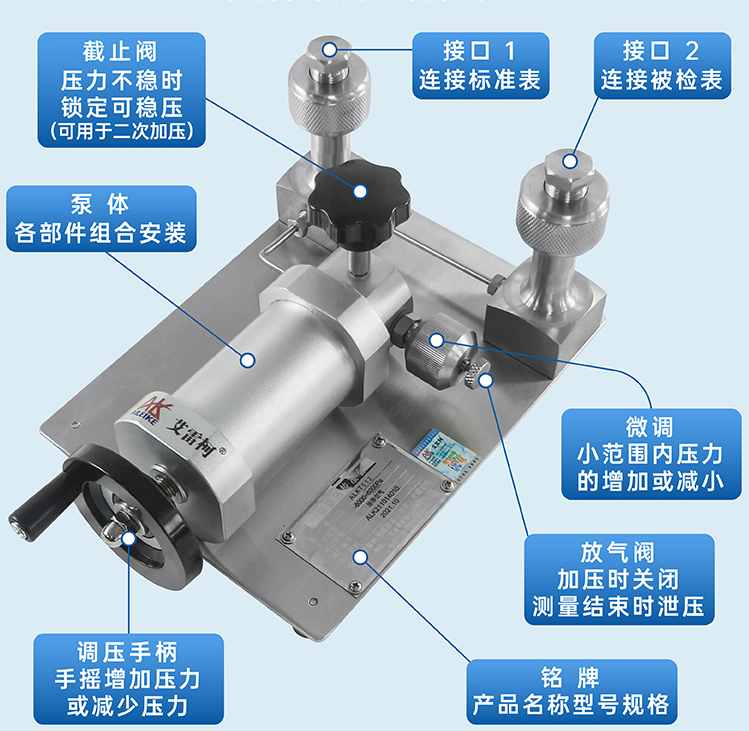

五、结构功能
六、结语
该设备可对微压表、差压变送器、微压传感器、差压开关等各类微压仪表实施精准校准，搭配艾雷柯ALKC400HW微压标准表可构建完整的微压校准系统，高效完成压力量值传递工作。广泛应用于计量检测企业、科研院所、工矿企业及仪表制造行业，满足微压测量领域对高精度校准的严苛需求。本产品严格遵循JJF 2140-2024《压力表校验器测试方法》校准规范。
