艾雷柯微压校准台ALKB9651技术白皮书

一、产品概述与技术背景

艾雷柯微压校准台 ALKB9651 的传统应用领域主要包括计量检测机构、工矿企业实验室、科研院所等场景，作为压力仪表日常校准、误差修正的辅助压力发生设备。该产品与压力标准器配合使用，可完成压力仪表的校准、检测工作，广泛应用于计量、科研、工矿企业等领域。

二、技术参数与性能指标

2.1 基本技术参数

2.2 核心性能特点

操作便捷：通过手摇微调旋钮进行加压或减压操作，加压时微调手柄向里摇进，减压时向外摇出，操作简单省力。

精度高：调节细度可达 1Pa，能够满足高精度压力校准的需求。

性能稳定：升降压平稳，不易泄漏，保证了校准过程的准确性和可靠性。

正负压校验：具备正压、负压校验功能，可满足不同类型压力仪表的校准需求。

便携轻巧：产品重量仅为 2.3kg，体积小巧 (230x240x200mm)，便于携带和现场使用。

三、主要应用领域

ALKB9651 微压台广泛应用于多个领域的压力校准工作：

工业自动化：校准生产线上的压力变送器和传感器，确保生产过程的压力测量准确无误。

石油化工：在石油和化工行业中，校准各类压力表和压力控制设备，保障安全生产。

制药行业：在制药过程中，对高精度压力测量设备进行校准，确保药品质量符合标准。

实验室研究：为科研机构提供精确的压力校准，支持各类压力相关的实验研究(1)。

计量检测机构：作为标准器，用于压力计量器具的检定和校准，保证量值传递的准确性。

教学培训：在院校和培训机构中，用于压力测量原理的教学和实操培训。

在实际应用中，ALKB9651 微压台表现出了优异的性能和可靠性，能够满足不同行业和场景的压力校准需求。特别是在需要高精度、高稳定性压力输出的场合，该产品的优势更加明显。

四、操作与维护指南

操作过程

正压检测

拧开输出1、2上的堵头，将手柄向外摇至最大开度，在输出口上连接标准表和被检表（输出1、2为快速接头，无需借助任何工具，均匀用力拧紧，大概在密封面相互贴紧时，再拧一下即可）。拧紧泄压阀。顺时针摇动手轮，接近所需压力时，用微调小范围内调整到适合的压力即可。检测完毕泄压后，方可取下被检表和标准表。

真空检测

先将被检表和标准表连接在输出口上，将手柄摇到最底，拧紧泄压阀，逆时针摇动手轮。当压力接近所需压力左右时。稳定1~2分钟，使用微调调至检定点，逐点检测至零点，检测完毕泄压后，方可取下被检表和标准表。

注意事项

1、该仪器尽量在额定压力范围内使用，禁止超量程使用。

2、长时间保存，应在干燥、无腐蚀性气体环境中。

3、仪器螺纹牙处应进行周期保养润滑油。

4、使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。

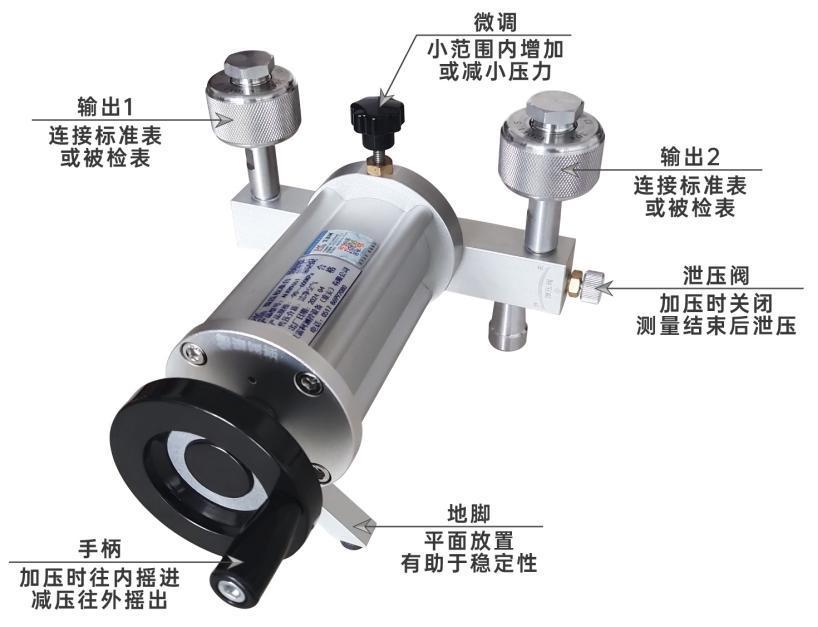

五、结构功能

六、结语

随着工业自动化程度的不断提高，对压力测量和校准设备的精度、稳定性和便携性要求也越来越高。ALKB9651 微压台正是在这样的市场需求下研发出来的，它能够满足高精度压力校准的需求，为各行业提供可靠的压力测量解决方案。
