压力变送器（HART协议）正负压校验与检测操作规程
压力变送器（HART协议）是工业关键压力测控仪表，采集现场压力信号并输出4-20mA标准电流信号，零点漂移、压力及电流输出偏差，影响生产测控精度，因此需定期开展仪表校验。本规程依托艾雷柯校验设备，在标准温湿度环境下，完成变送器接线调试、通讯对接，开展正压、负压全工况压力校验。通过阶梯升降压操作，校准仪表零点、量程以及对应电流输出值，同步检测仪表回差。同时明确升降压、接线等规范操作要求与仪器维保细则，全程标准化完成压力变送器检测、校准工作，保障仪表测量数据精准可靠，保障工业生产平稳运行。
一、校验压力变送器（HART协议）工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接

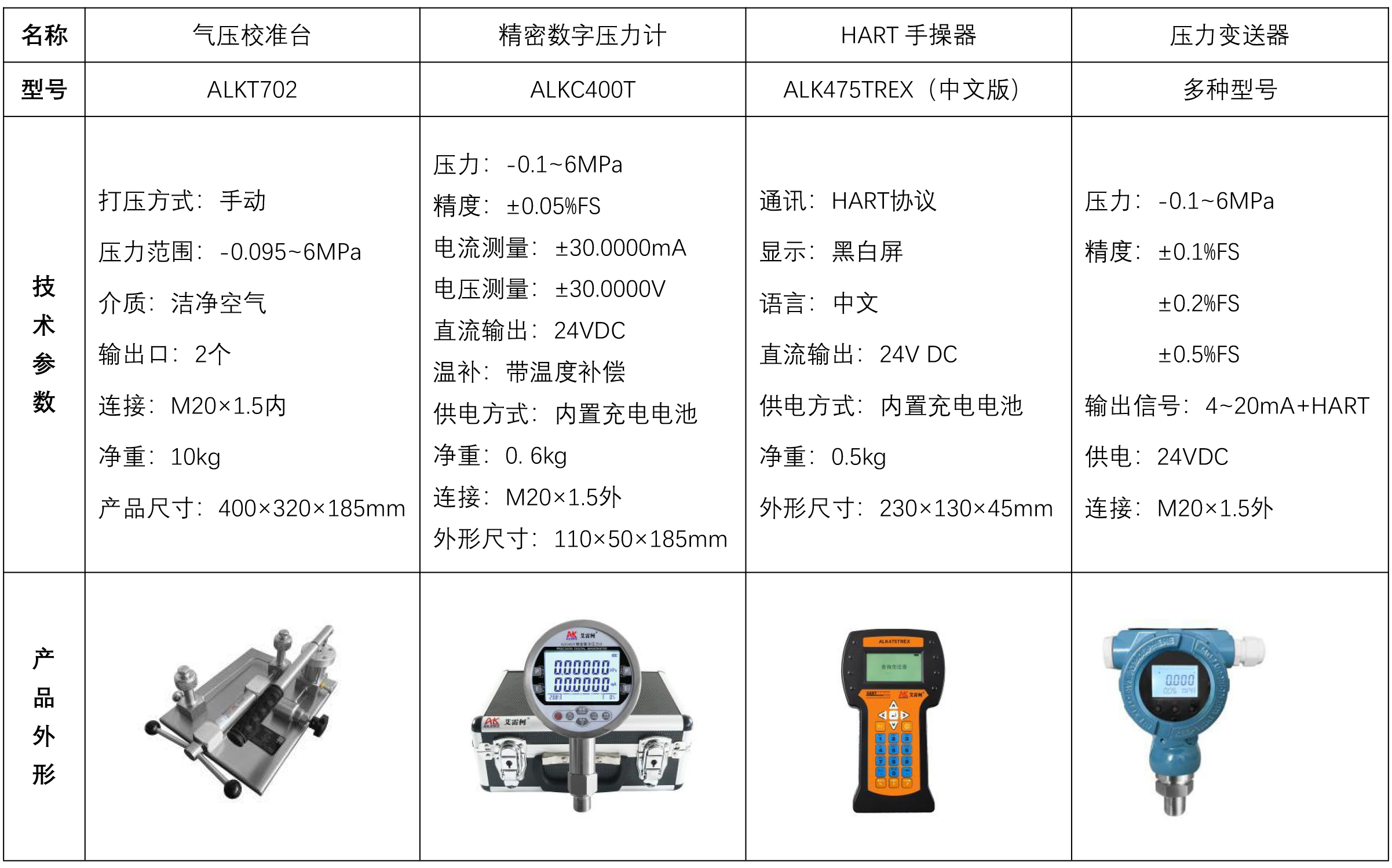

• 将压力变送器和精密数字压力计ALKC400T与ALKT702输出口密封连接。
• 接线方式一（精密数字压力计24V供电）：
（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极
（2）变送器负极连接250Ω电阻
（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧
（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端
（5）完成接线，形成闭合回路

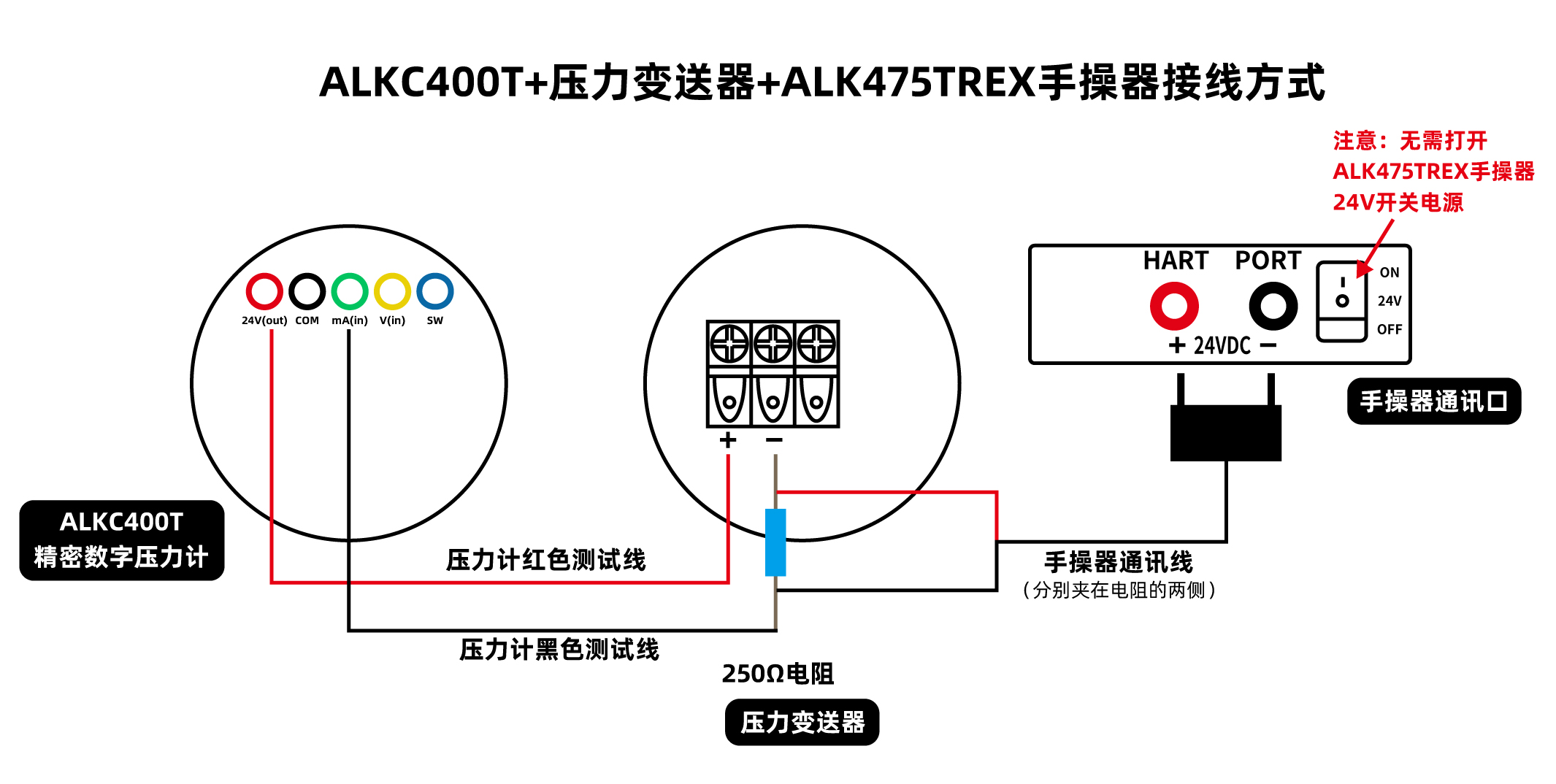

接线图示（一）
• 接线方式二（ALK475TREX手操器24V供电）：
（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极
（2）黑色测试线接线：一端插入标准表公共端接口
（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起
（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源
接线图示（二）
• 若变送器在当前大气压下显示不为0，标准表测出变送器的电流值4mA有偏差，接着拿出HART手操器校准变送器零点和电流。
3、手操器具体校准步骤

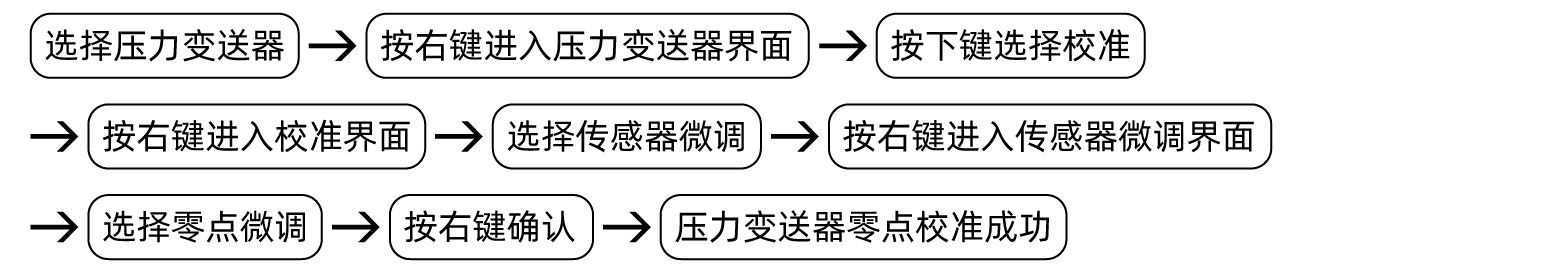

（1）校准变送器零点
打开手操器电源，手操器与压力变送器已通讯成功

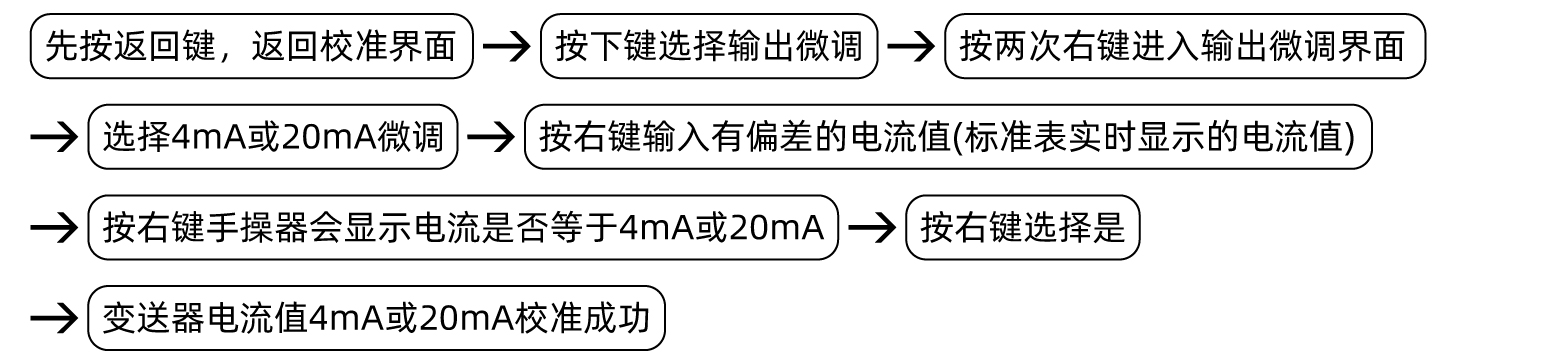

（2）校准压力表测出的变送器电流值4mA或20mA
（二）压力变送器（HART协议）正压校验校准过程
1、升压校准过程
• 先打开ALKT702稳压阀，把切换阀往里推，请勿带压切换，将微调逆时针调至合适位置，再关闭放气阀。
• 使用杠杆进行加压，加压至需要校验的压力值左右停止，再使用微调顺时针调至检定点3MPa，变送器测出的压力值与3MPa有偏差，标准表测出压力变送器的电流值12mA也有偏差，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于3MPa时选择低量程段微调，压力值高于3MPa时，选择高量程段微调，再按右键，输入压力值3MPa，最后再按右键确认，压力值和电流值同时校准成功。
• 先关闭稳压阀，再使用微调顺时针调至6MPa，电流值应是20mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 慢慢打开放气阀，泄压至需要校验的压力值左右停止，再关闭放气阀，使用微调逆时针减压，减至压力值3MPa，标准表测出压力变送器的电流值应是12mA，有偏差，需拿出手操器校准压力值和电流值。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
依次打开放气阀、稳压阀，逐步释放管路内压力，泄压为0，测量结束。
（三）压力变送器（HART协议）负压校验校准过程
1、升压校准过程
• 把切换阀往外拉出，请勿带压切换，再打开稳压阀。将微调顺时针调至合适位置，再关闭放气阀。
• 若变送器在当前大气压下显示不为0，标准表测出变送器的电流值20mA有偏差，接着拿出HART手操器校准变送器零点和电流。
• 使用杠杆进行加压，加压至检定值左右，再使用微调逆时针调至检定点-0.06MPa，变送器测出的压力值与-0.06MPa有偏差，标准表测出压力变送器的电流值9.9mA也有偏差，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于-0.06MPaa时选择低量程段微调，压力值高于-0.06MPa时，选择高量程段微调，再按右键，输入压力值-0.06MPa，最后再按右键确认，压力值和电流值同时校准成功。
• 同样的操作，使用杠杆进行加压，再使用微调顺时针调至-0.095MPa，电流值应是4mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 慢慢打开放气阀，泄压至需要校验的压力值左右停止，再关闭放气阀，使用微调逆时针减压，减至压力值-0.06MPa，标准表测出压力变送器的电流值应是9.9mA，有偏差，需拿出手操器校准压力值和电流值。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
打开放气阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 操作应按照标准流程，ALKT702气压校准台加压减压需缓慢，避免压力冲击。
• 精密数字压力计ALKC400T与手操器通讯线接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。
维护与校准周期
• 定期对精密数字压力计ALKC400T进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 气压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
四、结语
压力变送器（HART协议）的精准度直接影响工业生产与运行效率。本次依托艾雷柯设备开展校验，完成正、负压工况检测，对仪表零点、量程4-20mA 电流输出进行校准，严格把控回差精度，有效修正零点漂移、信号偏差等问题。整个过程严格执行标准化操作规范，同时落实配套设备养护要求。常态化开展检测与校验工作，能够持续稳定变送器的压力测量性能，保障采集数据真实准确。可靠的仪表工况，可为工业自动化系统平稳运行筑牢基础。
