艾雷柯校验与测量正负压压力表操作流程
压力表是工业压力监测的核心仪表，其示值精准度关乎生产与计量数据的可靠，规范开展压力表校验检测是保障量值准确传递的核心环节。本次压力表测量校验以ALKT702气压校准台、ALKC400A数字压力校验仪为核心工具，针对不锈钢压力表开展正压与真空负压全量程检测。校验全程遵循标准操作流程，在合规环境下完成仪表密封连接，按升压、减压、泄压步骤逐点检测，采用轻敲表壳法记录稳定示值，通过示值比对核算误差，核验压力表计量性能，确保仪表精度达标、使用可靠。

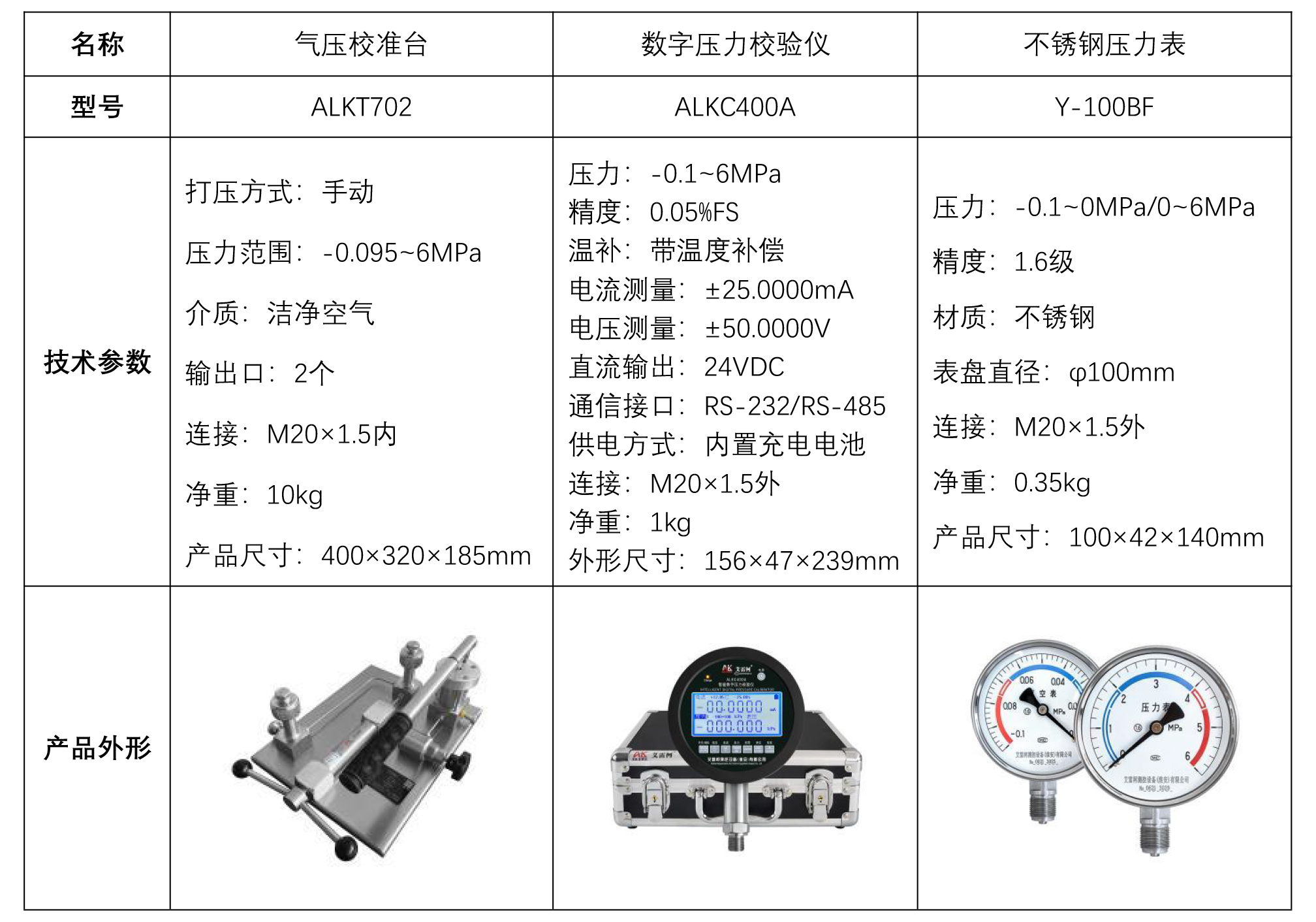

一、校验压力表工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》，适用于弹性元件式一般压力表、压力真空表和真空表的初次检定、后续检定和使用中检查，覆盖工业常用的就地指示型压力测量仪表。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
• 将标准表ALKC400A和被检压力表Y-100BF与ALKT702输出口密封连接。
（二）压力表气压校验过程
1、升压过程
• 先打开ALKT702的稳压阀，接着将正负压切换阀往里推进（请勿带压切换），再将微调逆时针调至不能调停止，关闭泄压阀。
• 使用杠杆进行加压，加压至检定点左右停止，再使用微调顺时针慢慢调至检定点1MPa，待压力稳定、标准表示值不再跳动后查看被检压力表压力值，然后用手指轻轻敲击被检压力表的外壳侧面（严禁敲玻璃、猛敲），观察指针位置，记录敲击稳定后的示值。以敲击后的示值，作为该压力点的实测检定读数，并计算误差。
• 接着使用手压杆加压至1.9MPa、2.9MPa左右停止，使用微调顺时针慢慢调至检定点2MPa、3MPa，待压力稳定，敲击被检压力表，记录数值。
• 调至下一个检定点前，先关闭稳压阀，接着使用微调顺时针慢慢调至检定点4MPa，待压力稳定，敲击被检压力表，记录数值。
• 最后直接使用微调顺时针慢慢调至检定点5MPa、6MPa，待压力稳定，敲击被检压力表，记录数值。
2、减压过程
• 先慢慢打开泄压阀，减压至检定点停止，关闭泄压阀，使用微调阀逆时针/顺时针慢慢调至检定点5MPa，待压力稳定，敲击被检压力表，记录数值。
• 同样的操作调至检定点4MPa、3MPa、2MPa、1MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。
3、泄压过程
依次打开泄压阀和稳压阀，逐步释放管路内压力，泄压为0，测量结束。
（三）压力表真空校验过程
1、升压过程
• 先取下测量正压的被检表，装上测量负压的被检表，将正负压切换阀往外拉出（请勿带压切换），接着打开稳压阀，再将ALKT702微调顺时针调至不能调停止，关闭泄压阀。
• 使用手压杆抽真空，抽至检定值左右停止，使用微调逆时针慢慢调至检定点-0.02MPa，待压力稳定，敲击被检压力表，记录数值。
• 同样的操作调至检定点-0.04MPa、-0.06MPa、-0.08MPa、-0.095MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。
2、减压过程
• 先慢慢打开泄压阀减压至检定值左右停止，关闭泄压阀，使用微调阀顺时针/逆时针慢慢调至检定点-0.08MPa，待压力稳定，敲击被检压力表，记录数值。
• 同样的操作调至检定点-0.06MPa、-0.04MPa、-0.02MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 校验时需注意，标准表的允差须小于被检表的允差，确保校验结果精准可靠，符合计量规范要求。
• 操作应按照标准流程，ALKT702气压校准台加压减压需缓慢，避免压力冲击。
• 加压至校验点，待标准表数值稳定后记录示值；被检压力表待压力稳定后轻敲表壳，以敲击后示值为准读数，确保记录准确。
• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。
维护与校准周期
• 定期对数字压力校验仪ALKC400A进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 气压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
四、结语
本次压力表校验检测完成了正压与真空负压全量程的系统测量，核验了被检不锈钢压力表的示值误差与计量性能。检测全程严格把控压力平稳性与读数规范性，确保测量结果真实可靠。规范开展压力表检测测量是工业计量工作的重要组成，既是保障量值准确传递的基础支撑，也能及时识别仪表性能隐患，为生产场景的压力监测提供准确的数据依据。做好标准器周期检定与设备日常维护，为工业压力测量的精准运行与生产筑牢长效防线。
