艾雷柯液压校准台ALKT9803技术白皮书

一、产品概述与技术背景

艾雷柯液压校准台ALKT9803是一款适用于实验室及现场压力仪表校准的精密设备，可对压力表、压力变送器、压力传感器、压力开关等仪表开展校准与检定工作。设备采用开放式结构，配置快速接口、截止阀、泄压阀、微调手柄等部件，具备操作简便、结构合理、密封性能佳、升降压平稳等优势，适配计量、科研、工矿企业及仪表制造等行业场景。

二、技术参数与性能特点

2.1 技术参数

压力量程：0~60MPa

输出口：3个（螺纹M20×1.5）

环境温度：0~50℃

相对湿度：<85%

调节细度：0.1kPa

测量介质：纯净水或校准油

外形尺寸：415×360×170mm

重量：7.3kg

2.2 性能特点

压力发生系统：采用手压杆作用下的手动柱塞泵，造压便捷省力，搭配设计精巧的微调，可精准控制压力增减。

压力控制部件：包含截止阀、泄压阀。截止阀可锁定压力，泄压阀用于快速泄压至零。

连接接口：3个M20×1.5标准螺纹快速接口，可快速拆装压力仪表，适配多仪表同时校准。

其他部件：配备储液杯用于储存校准介质，过滤器可过滤杂质，延长设备使用寿命。

防护与密封：采用耐用的密封材料，开放式结构设计，便于维护，密封性能良好，有效阻止压力泄漏。

三、主要应用领域

工业制造企业：液压设备制造商、工程机械厂、汽车零部件供应商等，用于产品出厂检验和质量控制。

石油化工行业：炼油装置、化工厂等领域的压力仪表周期校准。

电力行业：变电站、发电厂的压力变送器、压力表校验，特别是汽轮机液压控制系统的精密校准。

计量检测领域：第三方检测实验室、质量技术监督部门的标准器配套使用。

教育科研领域：高校实验室、科研院所的教学和研究应用。

四、操作与维护指南

操作仪器时，需打开或拧松排气旋钮，仪器闲置时请关闭排气旋钮

压力校验

1、先将被校表接在被校输出口，标准表接在标准输出口，打开截止阀和泄压阀，并将微调逆时针方向旋转至底，通过手压杆进行造压10次，将校验仪器系统内空气排出。

2、关闭泄压阀，用手压杆加压至5-20MPa左右，然后关闭截止阀，通过微调，加压至检测压力点。

3、被校表回检时，通过加减压微调逆时针方向旋转，降压逐点检测。

4、校验结束时，先打开泄压阀，然后再打开截止阀。

5、长期不用，连接导液软管 排出储液杯内的液体。

注意事项

1、该仪器尽量在额定压力范围内使用，禁止超量程使用。

2、需要运输或携带使用时，须锁紧排气旋钮，手压杆放平位置，微调泵丝杆全部旋入。

3、打压时，输出截止阀，松开半圈即可，不能松太多，不然压力大时会顶坏硬密封圈。

4、使用该设备时排气旋钮应一直为打开或拧松状态。

5、阀门开关、手压杆和快接头不能违规操作。

6、如果造压介质被污染，请及时更换。

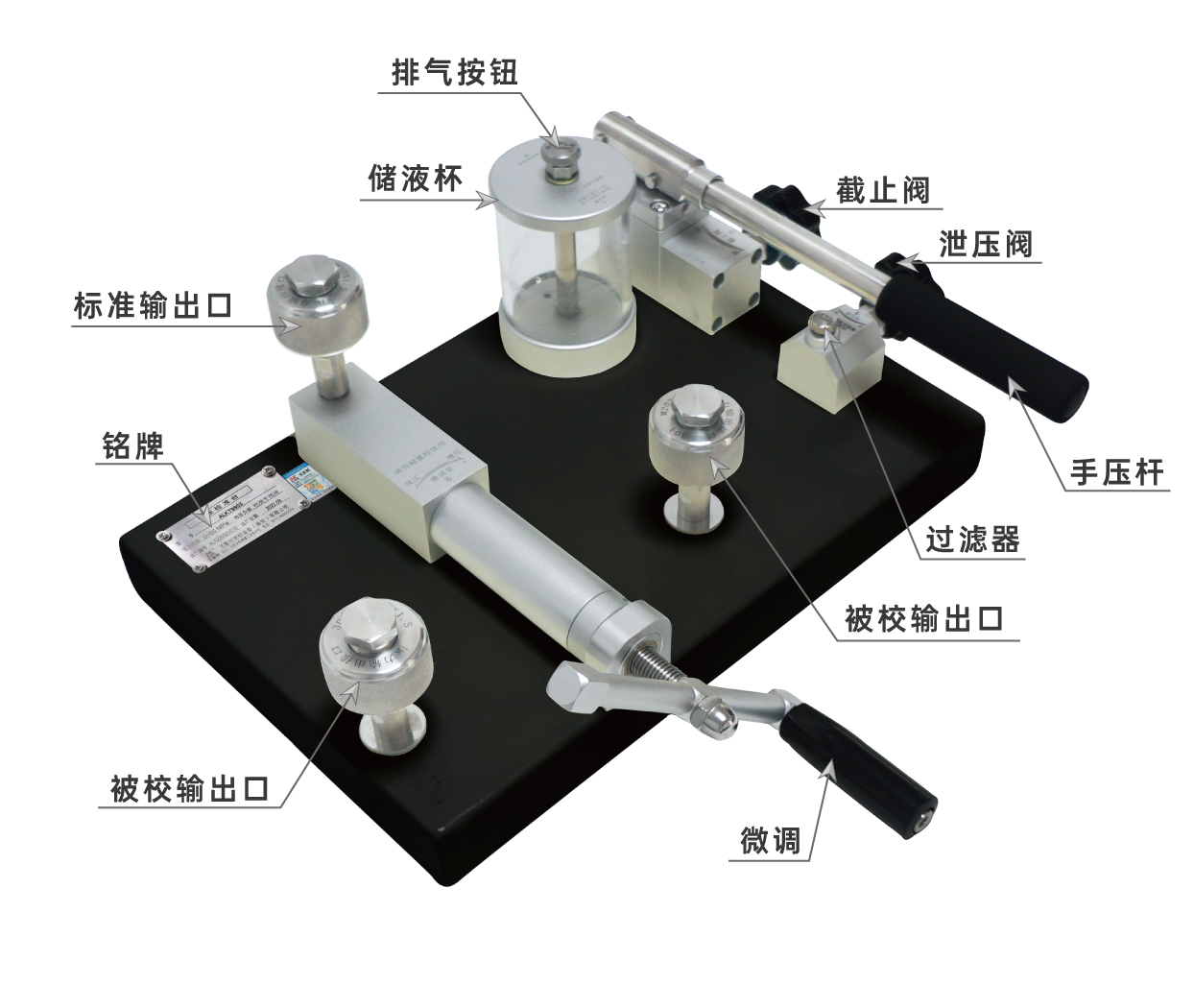

五、结构功能



六、结语

艾雷柯ALKT9803液压校准台可满足电力、石油化工、冶金、机械制造、工矿企业、计量等多场景压力仪表校准需求，操作简便、易于维护，覆盖多行业压力仪表校验需求。本产品严格遵循JJF 2140-2024《压力表校验器测试方法》校准规范。
