艾雷柯液压校准台ALK-T100技术白皮书
一、产品概述与技术背景艾雷柯液压校准台ALK-T100是一款用于压力仪表检测和校准的设备，属于实验室及工业现场压力校验领域的重要工具。液压校准台能够精确测量和调整压力表的准确性，确保各类压力测量仪表的性能可靠。
1.1 液压校准台的定义与功能
液压校准台是一种通过液压系统产生标准压力，用于检测、校准各种压力仪表的设备。
其主要功能包括：
（1）提供精确可控的压力源，用于校验压力表、压力变送器、压力传感器等仪表的准确性
（2）检测压力仪表的线性度、重复性、迟滞等性能指标
（3）验证压力仪表在不同压力点的示值误差
1.2 产品定位与市场应用
ALK-T100液压校准台主要面向以下应用场景：
（1）工业生产现场的压力仪表定期校验
（2）计量检测的压力标准传递
（3）实验室环境下的精密压力测量
（4）压力仪表制造企业的出厂检验
该产品广泛应用于电力、石油化工、冶金、机械制造等行业，为压力测量提供可靠的校准解决方案。在石油行业，液压校准台用于油田压力设备检测；在电力领域，则应用于变电站压力仪表校验等场景。
二、技术参数与性能特点
2.1 技术参数
压力量程：0~100MPa
输出口：2个（螺纹M20×1.5）
环境温度：0~50℃
相对湿度：<85%
调节细度：min 1kPa
测量介质：纯净水或校准油
外形尺寸：330×320×190mm
重量：9kg
2.2 性能特点
ALK-T100液压校准台在性能设计上具有以下突出特点：
1、宽范围压力输出：支持0~100MPa的宽范围压力输出，能够满足从低压到高压的各种校准需求。这一宽范围设计使其可以应用于多种工业场景，从微压仪表到高压设备的校验都能胜任。
2、高精度调节能力：zui小调节细度达到1kPa，确保了压力控制的精确性。这种精细调节能力对于高精度压力仪表的校准尤为重要，能够准确评估仪表在各压力点的性能表现。
3、双输出接口设计：配备两个压力输出接口，可同时连接标准压力表和被检表，实现对比式校准，提高工作效率。这种设计避免了频繁更换连接的压力表，简化了校准流程。
4、紧凑便携结构：整机重量9kg，外形尺寸为330×320×190mm，便于携带至不同工作现场进行校准作业。这种便携性特别适合需要频繁移动或现场校准的应用场景。
5、介质兼容性好：支持使用纯净水或校准油作为压力介质，用户可根据实际需求选择合适的介质类型。水介质使用后干净易清洁，油介质使用顺畅易维护。
三、主要应用领域
ALK-T100液压校准台广泛应用于以下领域：
1、电力行业：用于发电厂、变电站中压力表、压力变送器等仪表的定期校验，确保电力设备压力监测的准确性。
2、石油化工：在油田、炼油厂、化工厂等场所，用于校验各类过程压力仪表，保障工艺控制精度。
3、计量检测：各级计量检测用作压力标准传递设备，建立和维护压力测量标准。
4、仪表制造：压力仪表生产厂家用于产品出厂检验和质量控制，确保出厂仪表的性能指标符合标准。
5、科研教育：高等院校和科研院所实验室用于压力测量相关研究和教学实验。

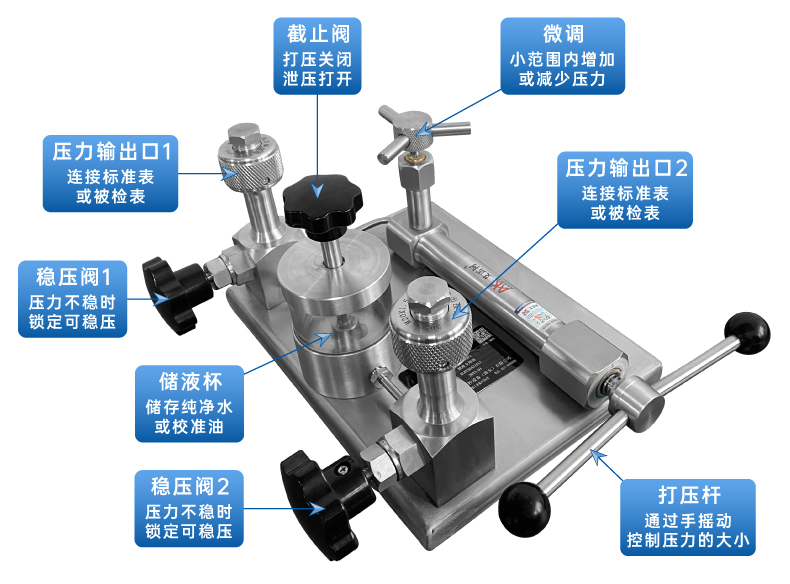

四、结构功能
五、操作与维护指南
操作过程
拧下压力输出口上的堵头，打开液体杯截止阀和稳压阀，加入液体，将打压杆和微调调至适当位置，关闭液体杯截止阀，轻轻操作打压杆，使导压液体至压力输出接口。再安装标准表和被检表，接着操作打压杆升压至10～15MPa时，使用微调调至检定点，逐点检测至满量程。校验完毕，依次打开液体杯上截止阀、稳压阀泄压后方可取下标准表和被检表。
高压状态下，出现压力缓慢下降时，关闭稳压阀。
(校满量程，将压力微调到102MPa左右，稳压1～3分钟后，再缓慢调至100MPa)
维护指南
校准台应选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。
输出口接嘴为快速接头，端面密封。安装仪表时，均匀用力拧紧，大概在密封面相互贴紧时，再拧1~2圈，（遇到高压状况下，可借助工具确保连接）。
输出1、2接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱，请注意操作。
当打压杆造压较重时，请使用微调升压，则较为轻松。
介质为校准油：使用一段时间后，如出现浑浊或有杂质，需更换新油。
介质为纯净水：不用时应倒出腔体内纯净水，使用时重新加入纯净水。
六、结语
艾雷柯ALK-T100液压校准台可满足电力、石油化工、冶金、机械制造、工矿企业、计量等多场景压力仪表校准需求，操作简便、易于维护，覆盖多行业压力仪表校验需求。本产品严格遵循JJF 2140-2024《压力表校验器测试方法》校准规范。
