一、产品概述与技术背景

艾雷柯ALKT9801液压校准台是一款用于正负压一体化校准的工业设备，采用模块化液压系统设计，适用于实验室或工业现场环境。其核心功能是通过精密液压泵和微调阀组件生成稳定可控的正负压力源，对压力表、压力变送器、压力开关等仪表进行精度校验与标定‌。

二、技术参数与性能特点‌
2.1‌核心参数

压力量程：-0.05~60MPa

输出口：2个（螺纹M20×1.5）

环境温度：0~50℃

相对湿度：<85%

调节细度：min 1kPa

测量介质：纯净水或校准油

外形尺寸：410×330×170mm

重量：5.4kg

2.2‌压力调节系统‌：
‌调压手柄‌：杠杆式微调结构，zui小调节细度达1kPa。
‌泄压阀设计‌：采用双向旋转控制，顺时针关闭/加压，逆时针开启/减压。

三、主要应用领域

ALKT9801液压校准台广泛应用于以下领域：

1、石化行业

阀门检测‌：用于炼油装置的开启压力校验。

2、‌电力行业‌

‌液压控制系统验‌：如汽轮机调速阀压力传感器标定，确保电网频率稳定性。

3、冶金行业‌：

‌连铸机液压单元测试‌：校准结晶器振动压力，提升铸坯表面质量。

四、操作与维护指南

操作过程

操作仪器时，需打开或拧松排气旋钮，仪器闲置时请关闭排气旋钮

压力校验

1、先将被检表接在被检表输出口，标准表接在标准表输出口，打开截止阀和泄压阀，并将微调手柄逆时针方向旋转出来。关闭泄压阀，将调压手柄顺时针方向旋转至所需压力。

2、将调压手柄顺时针方向旋转，进行加压至所需压力值。

3、将调压手柄逆时针方向旋转，降压逐点检测。

4、校验结束时，先打开泄压阀泄压。泄压后方可取下标准表和被检表。

5、长期不用，连接导液软管排出储液杯内的液体。

维护指南

1、该仪器尽量在额定压力范围内使用，禁止超量程使用。

2、打压时，输出截止阀，松开半圈即可，不能松太多，不然压力大时会顶坏硬密封圈。

3、需要运输或携带使用时，须锁紧排气旋钮，手压杆放平位置，微调泵丝杆全部旋入。

4、使用该设备时排气旋钮应一直为打开或拧松状态。

5、阀门开关、手压杆和快接头不能暴力操作。

6、如果造压介质被污染，请及时更换。

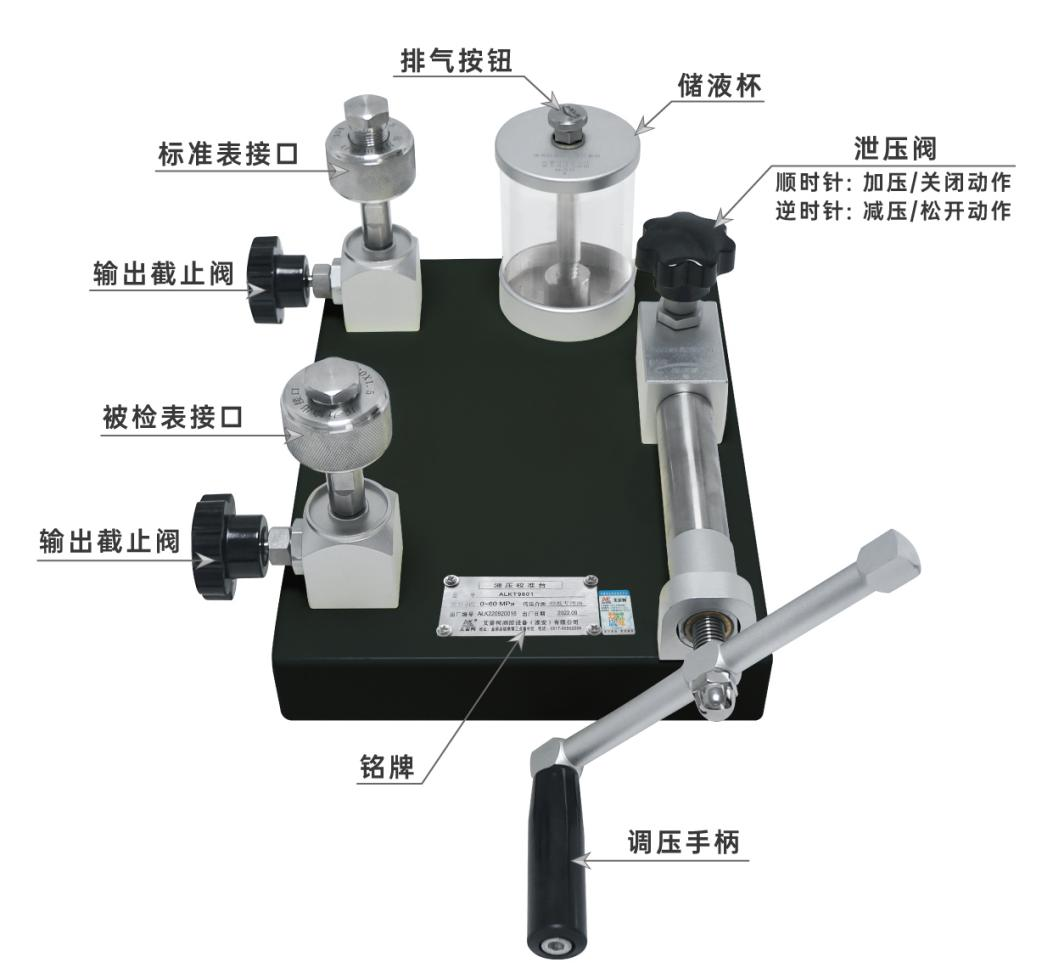

五、结构功能

六、常见问题及解决方法：
