压力表全量程校验与检测标准操作规范

压力表作为工业压力监测重要计量器件，其测量精度与稳定性至关重要。依据计量技术规程需定期开展计量校验与性能检测。本次选用艾雷柯ALKT702气压校准台、ALKC400D精密数字压力表作标准设备，对Y-100BF不锈钢压力表实施全量程测量，严格控制环境温度湿度，规避震动、腐蚀性气体干扰。校验分正压、负压两项工况，采用升降压逐点检定、轻敲表壳读数的规范方式，比对精度允差核算示值、回程等误差。全过程平稳调控压力，配套落实设备周期检定与日常养护，依托标准化操作保障压力表检测数据精准合规。

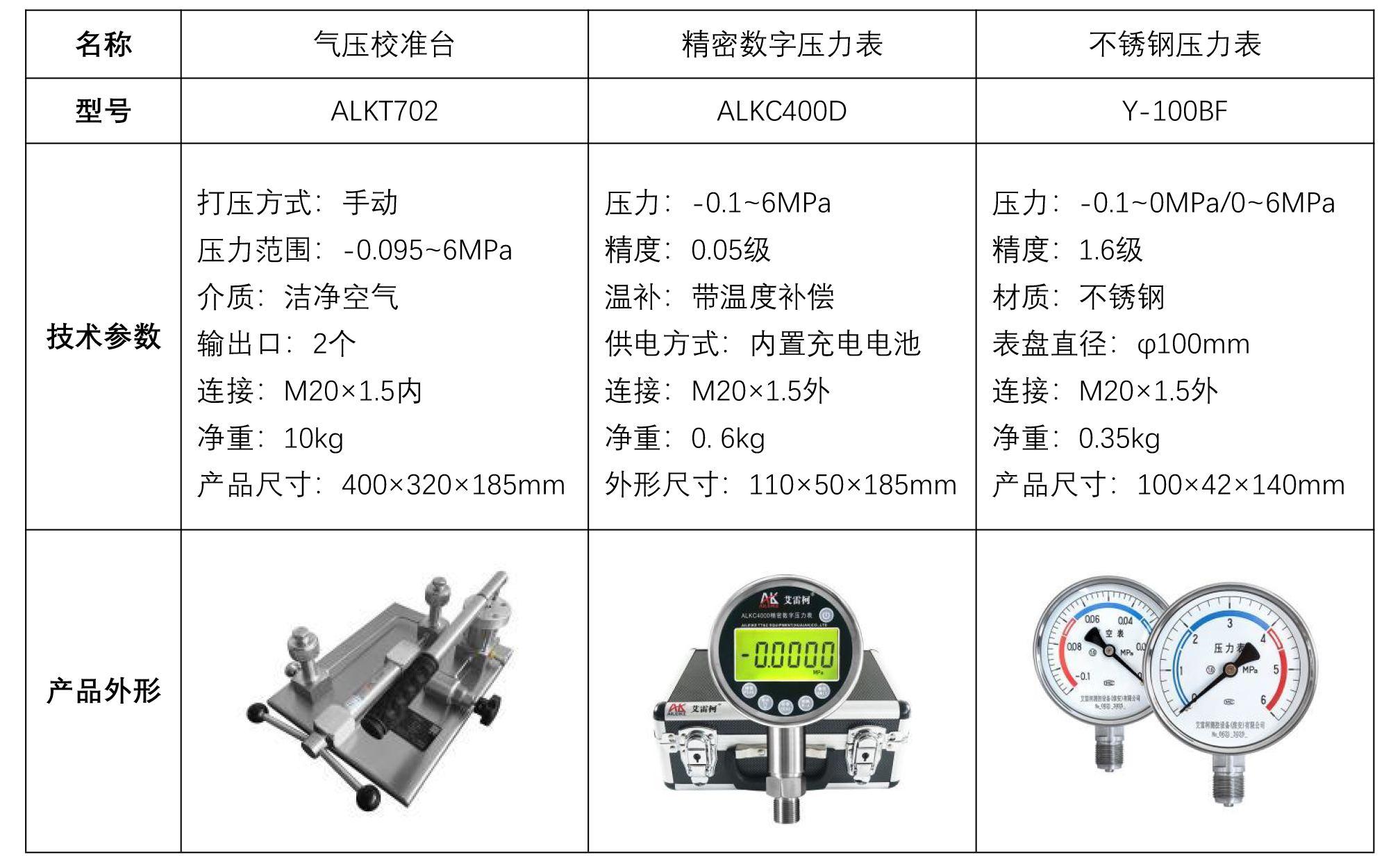

一、校验压力表工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》，适用于弹性元件式一般压力表、压力真空表和真空表的初次检定、后续检定和使用中检查，覆盖工业常用的就地指示型压力测量仪表。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、工具连接

• 将标准表ALKC400D和被检压力表Y-100BF与ALKT702输出口密封连接。

（二）压力表气压校验过程

1、升压过程

• 先打开ALKT702的稳压阀，接着将正负压切换阀往里推进（请勿带压切换），再将微调逆时针调至合适位置，关闭泄压阀。

• 使用杠杆进行加压，加压至检定点左右停止，再使用微调顺时针慢慢调至检定点1MPa，待压力稳定、标准表示值不再跳动后查看被检压力表压力值，然后用手指轻轻敲击被检压力表的外壳侧面（严禁敲玻璃、猛敲），观察指针位置，记录敲击稳定后的示值。以敲击后的示值，作为该压力点的实测检定读数，并计算误差。

• 接着使用手压杆加压至1.9MPa、2.9MPa左右停止，使用微调顺时针慢慢调至检定点2MPa、3MPa，待压力稳定，敲击被检压力表，记录数值。

• 调至下一个检定点前，先关闭截止阀，接着使用微调顺时针慢慢调至检定点4MPa，待压力稳定，敲击被检压力表，记录数值。

• 最后直接使用微调顺时针慢慢调至检定点5MPa、6MPa，待压力稳定，敲击被检压力表，记录数值。

2、减压过程

• 先慢慢打开泄压阀，减压至检定点停止，关闭泄压阀，使用微调阀逆时针慢慢调至检定点5MPa，待压力稳定，敲击被检压力表，记录数值。

• 同样的操作调至检定点4MPa、3MPa、2MPa、1MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

3、泄压过程

依次打开泄压阀和截止阀，逐步释放管路内压力，泄压为0，测量结束。

（三）压力表真空校验过程

1、升压过程

• 先取下测量正压的被检表，装上测量负压的被检表，将正负压切换阀往外拉出（请勿带压切换），接着打开稳压阀，再将ALKT702微调顺时针调至合适位置，关闭泄压阀。

• 使用手压杆抽真空，抽至检定值左右停止，使用微调逆时针慢慢调至检定点-0.02MPa，待压力稳定，敲击被检压力表，记录数值。

• 同样的操作调至检定点-0.04MPa、-0.06MPa、-0.08MPa、-0.095MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

2、减压过程

• 先慢慢打开泄压阀减压至检定值左右停止，关闭泄压阀，使用微调阀顺时针慢慢调至检定点-0.08MPa，待压力稳定，敲击被检压力表，记录数值。

• 同样的操作调至检定点-0.06MPa、-0.04MPa、-0.02MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

3、泄压过程

打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

三、注意事项

规范使用

• 校验时需注意，标准表的允差须小于被检表的允差，确保校验结果精准可靠，符合计量规范要求。

• 操作应按照标准流程，ALKT702气压校准台加压减压需缓慢，避免压力冲击。

• 加压至校验点，待标准表数值稳定后记录示值；被检压力表待压力稳定后轻敲表壳，以敲击后示值为准读数，确保记录准确。

• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。

维护与校准周期

• 定期对精密数字压力表ALKC400D进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 气压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。

四、结语

压力表计量校验与精准检测是保障工业工况稳定运行的基础性计量工作。本次完整覆盖正压、负压全量程检测场景，严格落实升降压分段测量、稳压读数、误差比对等标准化操作规范，有效规避压力冲击、读数偏差等常见问题，全面核验了压力表的计量性能。同时，明确的操作规范与设备维保制度，进一步规范了压力表检测测量工作流程。常态化落实标准化校验检测工作，可有效保障压力监测数据的真实性与准确性，规避仪表失准引发的生产隐患，为工业生产合规运营、稳定管控提供重要的计量保障。
