差压变送器正负压计量校验实操指南
校验差压变送器是工业测量校准的核心，为确保数显差压变送器测量精度，需定期开展校验工作。本次校验采用ALKT512细微压校准台、ALKC400A数字压力校验仪、ALK475TREX（中文版）手操器三款设备，对差压变送器进行正负压逐级校准。操作前严控环境条件、规范连接工具，校准中缓慢调压、实时校准误差并记录数据，校验后按要求泄压及维护设备，确保全过程合规、数据精准，为工业过程控制提供可靠数据支撑。

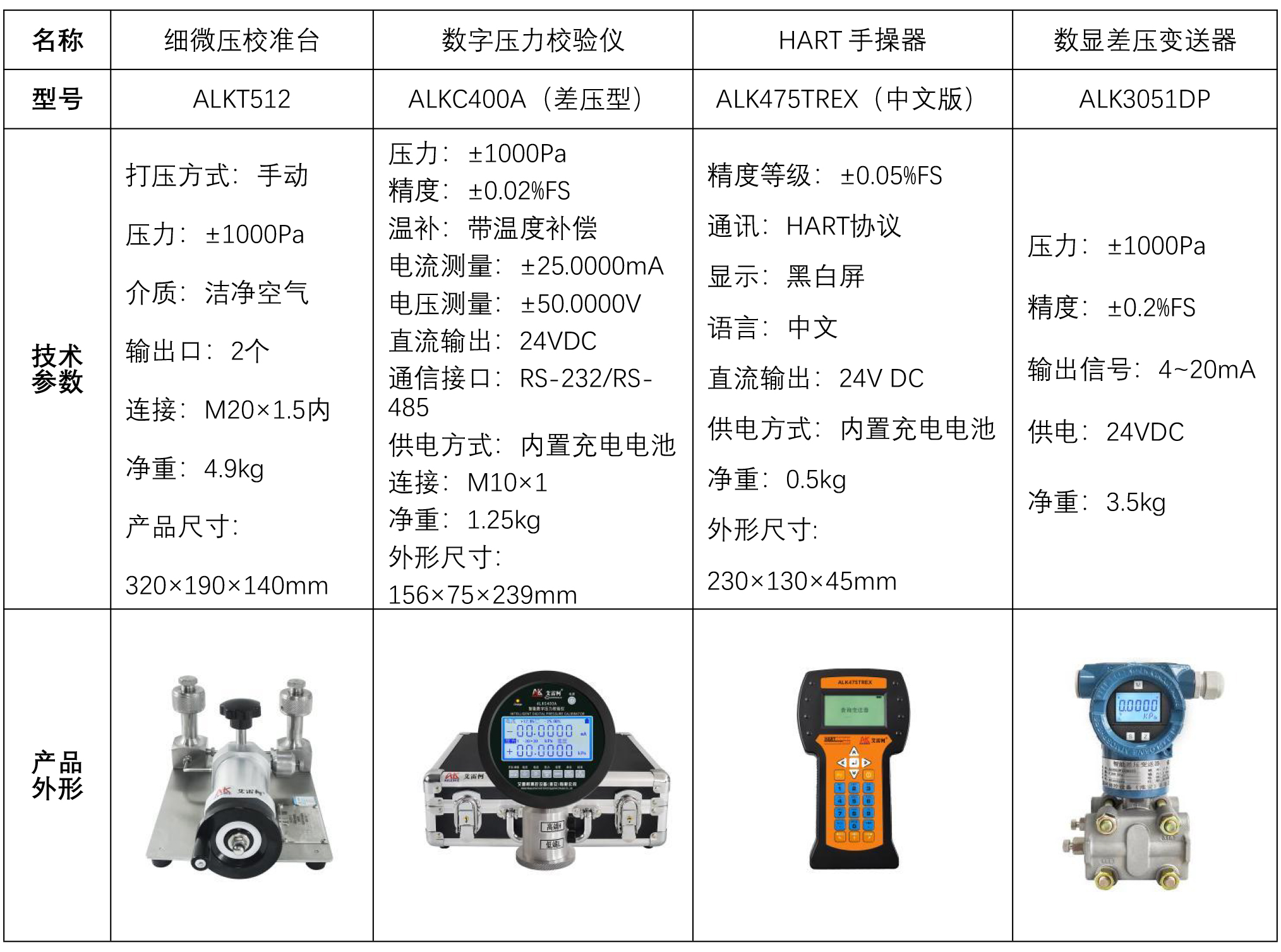

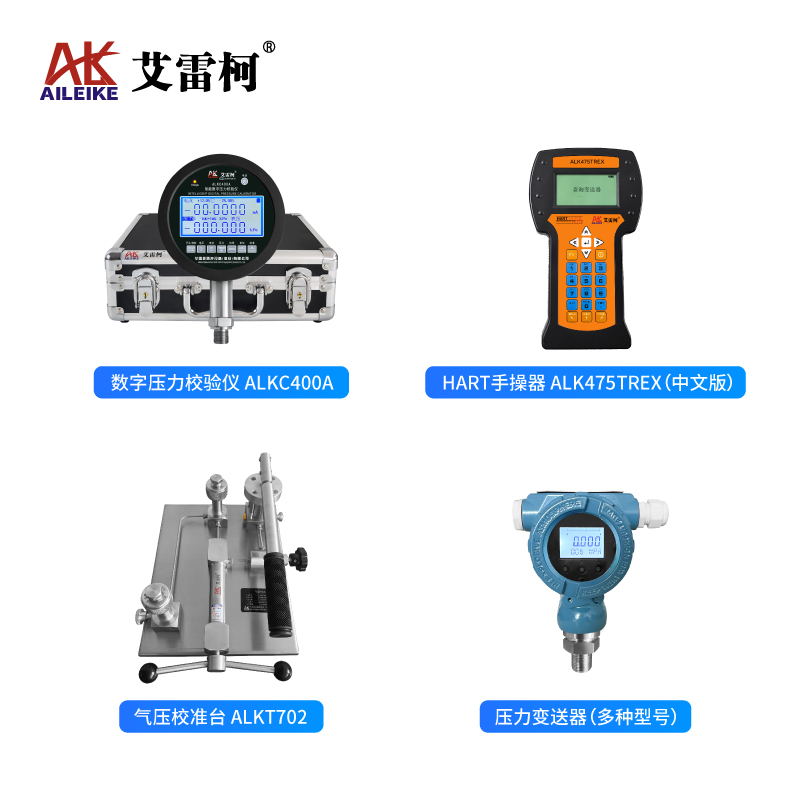

一、校验差压变送器工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
• 将差压变送器ALK3051DP和数字压力校验仪ALKC400A（差压型，以下简称差压表）与细微压校准台ALKT512输出口密封连接。
（1）差压表的高端与ALKT512其中一个输出口连接。
（2）差压变送器的高端与ALKT512另一个输出口连接。
• 接线方式一（数字压力校验仪24V供电）：
（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极
（2）变送器负极连接250Ω电阻
（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧
（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端
（5）完成接线，形成闭合回路
接线图示（一）
• 接线方式二（ALK475TREX手操器24V供电）：
（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极
（2）黑色测试线接线：一端插入标准表公共端接口
（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起
（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源

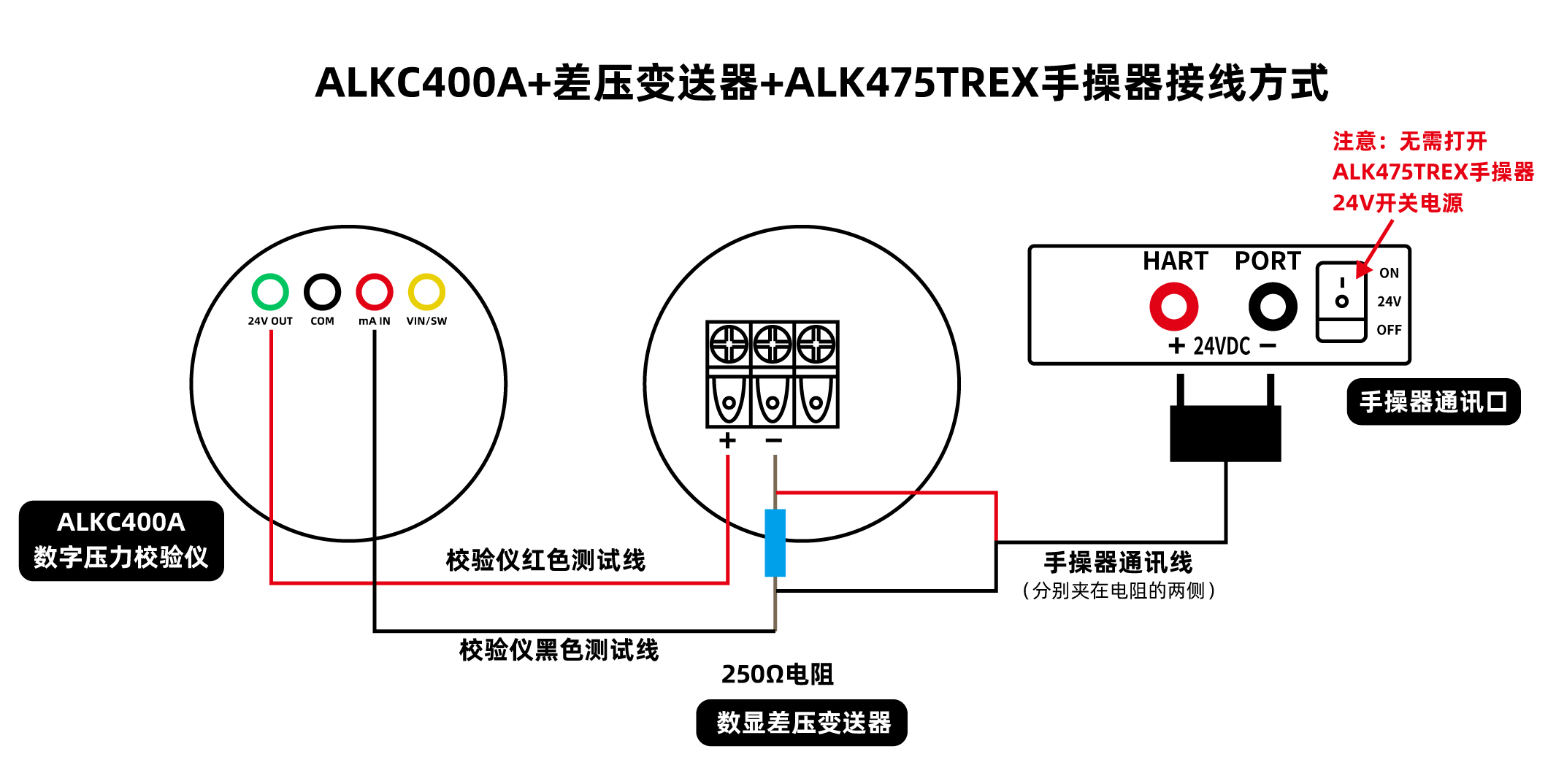

接线图示（二）
• 差压变送器在当前大气压下显示为0，标准表测出差压变送器的电流值为12mA
（二）差压变送器正压校验校准过程
1、升压校准过程
• 先打开ALKT512截止阀，将调压手柄逆时针调至不能调停止，将微调逆时针调至合适位置，接着关闭放气阀。
• 使用调压手柄顺时针慢慢加压，加压至检定值左右，使用微调调至检定值500Pa，差压变送器测出的压力值与500Pa有偏差，差压表测出差压变送器的电流值16mA也有偏差，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低端微调或高端微调，变送器测出压力值低于500Pa时选择低端微调，压力值高于500Pa时，选择高端微调，再按右键，输入压力值500Pa，最后再按右键确认，压力值和电流值同时校准成功。
• 同样的操作，使用调压手柄顺时针慢慢加压，加压至检定值左右，使用微调调至检定值1000Pa，电流值应是20mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 使用调压手柄逆时针慢慢减压，减压至检定值左右，使用微调调至检定值500Pa，差压表测出差压变送器的电流值应是16mA，有偏差时，需拿出手操器校准压力值和电流值。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
打开放气阀，逐步释放管路内压力，泄压为0，测量结束。
（三）差压变送器负压校验校准过程
1、升压校准过程
• ALKT512截止阀处于打开状态，将调压手柄顺时针调至不能调停止，将微调顺时针调至合适位置，接着关闭放气阀。
• 使用调压手柄逆时针慢慢抽真空，抽到检定值左右，使用微调调至检定值-500Pa，差压变送器测出的压力值与-500Pa有偏差，差压表测出差压变送器的电流值8mA也有偏差，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低端微调或高端微调，变送器测出压力值低于-500Pa时选择低端微调，压力值高于-500Pa时，选择高端微调，再按右键，输入压力值-500Pa，最后再按右键确认，压力值和电流值同时校准成功。
• 同样的操作，使用调压手柄顺时针慢慢抽真空，抽到检定值左右，使用微调调至检定值-1000Pa，电流值应是4mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 使用调压手柄顺时针慢慢减压，减压至检定值左右，使用微调调至检定值-500Pa，差压表测出差压变送器的电流值应是8mA，有偏差时，需拿出手操器校准压力值和电流值。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
打开放气阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 操作应按照标准流程，ALKT512细微压校准台加压减压需缓慢，避免压力冲击。
• 差压表与手操器通讯线接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。
维护与校准周期
• 定期对数字压力校验仪ALKC400A（差压型）进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 细微压校准台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
四、结语
差压变送器校验是精密技术工作，通过正负压逐级校准，精准控制示值误差与回差。操作中需规范接线、缓慢调压，实时校准压力与电流对应关系，用手操器动态修正误差。同时，定期开展设备计量检定与维护，保障工具精度，其规范实施是工业过程控制可靠测量的关键。
