工业压力表0~60MPa全量程校验检测及标准化规范操作

压力表是工业生产及自动化控制系统中关键的压力测量仪表，测量精准度关乎工艺运行稳定性，需定期开展标准化检定与检测工作。本次校验严格遵照计量技术规范开展，选用艾雷柯ALKT803液压校准台、ALKC400A数字压力校验仪，对Y-100BF压力表进行检定校验。校验全程管控环境温度、湿度，提前完成设备注液、排气、管路连接等准备工作。校验通过多点升压、降压全量程检测，遵循缓慢调压、轻敲表壳、稳定读数的规范要求，精准核算仪表示值误差与回差。通过本次校验，排查仪表测量偏差，保障压力表测量数据可靠。

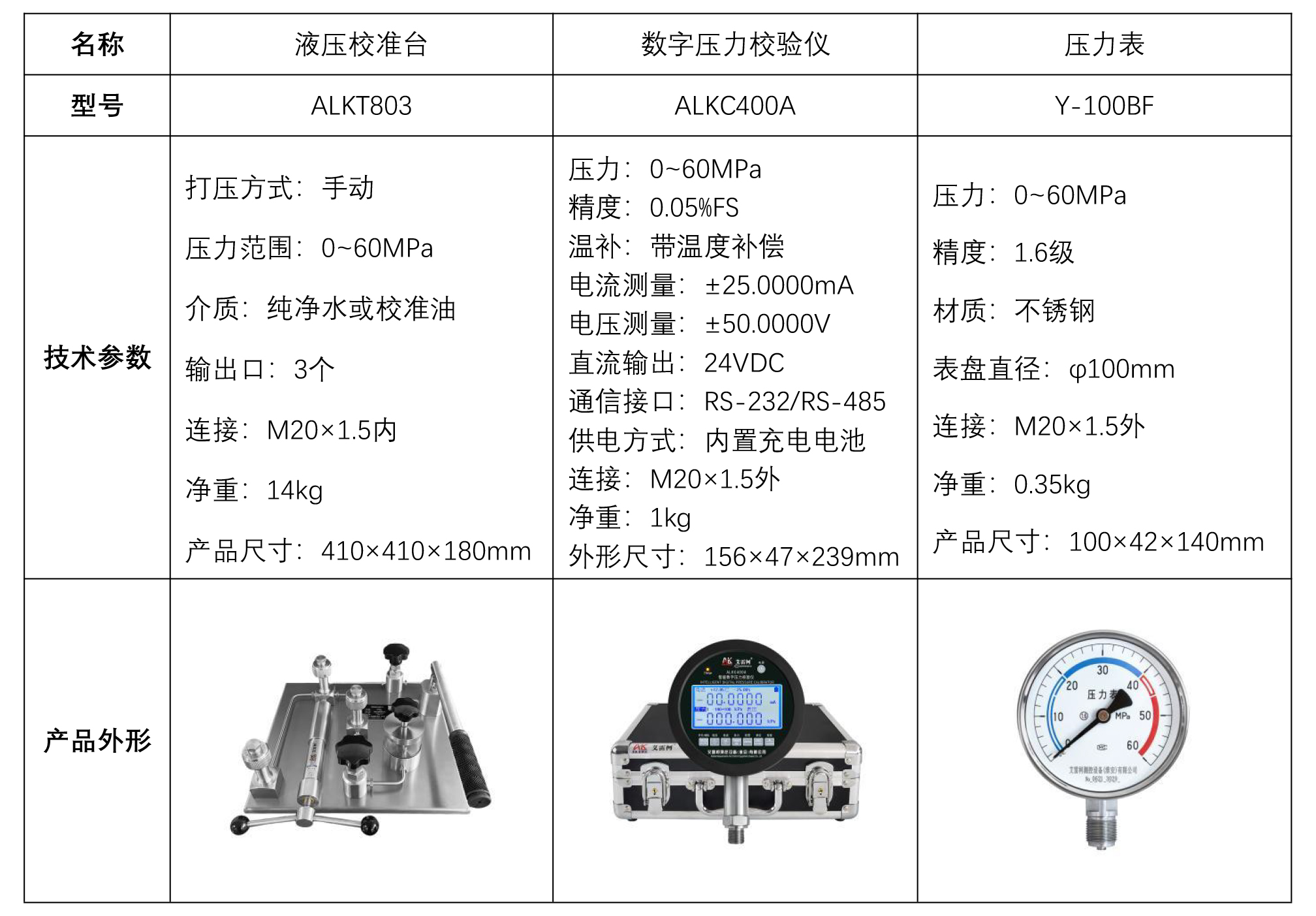

一、校验压力表工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》，适用于弹性元件式一般压力表、压力真空表和真空表的初次检定、后续检定和使用中检查，覆盖工业常用的就地指示型压力测量仪表。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、液压台注液加压导通与工具连接

• 准备好传压介质（纯净水或校准油）。

• 先将ALKT803液压校准台的泄压阀拧下来，将介质注入储液杯内，注入足够的介质（介质不低于三分之二），注液完成后，最后将泄压阀装回拧紧。

• 接着将液压台内多余的气体排出。先将三个输出口堵头拧下来，打开稳压阀、泄压阀、过压截止阀，将微调阀逆时针调至合适位置，关闭泄压阀。接着使用杠杆加压，使导压液压至三个输出口，多余气体排出后，然后将标准表ALKC400A和被检压力表Y-100BF与ALKT803输出口密封连接。

（二）压力表校验过程

1、升压过程

• 使用ALKT803杠杆进行加压，加压至5MPa以上停止，关闭稳压阀和过压截止阀，再使用微调顺时针加压至检定点10MPa，待压力稳定、标准表示值不再跳动后查看被检压力表压力值，然后用手指轻轻敲击被检压力表的外壳侧面（严禁敲玻璃、猛敲），观察指针位置，记录敲击稳定后的示值。以敲击后的示值，作为该压力点的实测检定读数，并计算误差。

• 使用微调阀顺时针调至压力值20MPa，待压力稳定，敲击被检压力表，记录数值。

• 同样的操作，使用微调阀顺时针加压至压力值30MPa、40MPa、50MPa、60MPa，查看压力表压力值，并轻敲被检压力表，记录敲击稳定后的示值。

2、减压过程

• 直接使用微调逆时针减压，减压压力值50MPa、40MPa、30MPa、20MPa、10MPa，查看压力表压力值，并轻敲被检压力表，记录敲击稳定后的示值。

3、泄压过程

依次打开泄压阀、稳压阀、过压截止阀，泄压为0，测量结束。

三、注意事项

规范使用

• 校验时需注意，标准表的允差须小于被检表的允差，确保校验结果精准可靠，符合计量规范要求。

• 传压介质需洁净无杂质，以防堵塞管路、损坏液压台与压力表。

• 操作应按照标准流程，ALKT803液压校准台加压减压需缓慢，避免压力冲击。

• 加压至校验点，待标准表数值稳定后记录示值；被检压力表待压力稳定后轻敲表壳，以敲击后示值为准读数，确保记录准确。

• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。

维护与校准周期

• 定期对数字压力校验仪ALKC400A进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 液压台长期不用需泄压后保存，倒出储液杯内液体，盖上布罩，以免尘埃进入仪器。

四、结语

本次压力表全量程校验工作已完成，严格依照计量规程完成全部操作流程。检测覆盖10MPa至60MPa各关键测点，通过升降压测试、稳态读数，精准核算示值误差与回程误差。作业中规范管控操作细节，有效避免压力冲击、介质杂质、读数偏差等问题，充分验证了被检表与配套校验设备的运行性能。计量精准离不开长效管理，后续我们将严格执行周期检定制度，做好仪器日常维护，持续保障压力测量数据准确可靠，为工业设备稳定运行与生产提供坚实保障。
