艾雷柯气压校准台ALKT702G技术白皮书
一、产品概述
艾雷柯气压校准台ALKT702G是一款为压力仪表校准与检定设计的精密设备，主要应用于实验室环境或现场作业场景。作为压力测量与校准领域工具，ALKT702G气压校准台为压力表、压力变送器、压力传感器、压力开关等压力仪表提供压力源，确保这些设备的测量准确性和可靠性。
二、技术参数与性能特点
2.1 技术参数
压力量程：-0.095~10MPa
输出口：2个（螺纹M20×1.5）
环境温度：0~50℃
相对湿度：<85%
调节细度：10Pa
测量介质：洁净空气
外形尺寸：400×320×185mm
重量：10kg
2.2 性能特点
正压/负压切换功能：能够在正压和负压之间轻松切换，满足不同类型压力仪表的校准需求，扩大了设备的适用范围。
快拧接头：采用内螺纹快拧接头设计，实现了压力仪表的快速拆装，大大提高了工作效率。这种接头设计还确保了连接的密封性和可靠性。
高精度压力控制：配备高精度的微调装置和稳压阀，能够实现10Pa的压力调节细度，确保压力控制的精确性。
操作简单省力：产品结构设计合理，操作流程 直观，大大降低了操作人员的工作强度，提高了工作效率。
升降压平稳：采用性能可靠的压力发生部件，辅以严谨设计的微调、快速接口和泄压阀等组件，确保压力变化过程平稳，避免了压力突变对被校准仪表的影响。
三、主要应用领域
ALKT702G 气压校准台凭借其高精度、稳定性和多功能性，在多个领域都有广泛的应用：
计量检测：作为标准压力源，用于压力计量器具的校准和检定，确保量值传递的准确性和一致性。
仪表制造：在压力仪表制造过程中用于产品的质量检测和校准，保证产品符合标准要求。
石油化工：在石油化工行业中用于压力仪表的校准和测试，保障生产过程的效率。
工矿企业：用于企业内部压力测量和控制设备的校准和维护，保证质量的稳定。
教育领域：作为教学设备，用于压力测量和校准技术的教学和培训，培养相关技术人才。
科研院所：在科研实验中提供精确可控的压力环境，支持各类压力相关的实验工作。
四、操作与维护指南
操作过程
正压检测
拧下输出口接头上的堵头，将微调调至适当位置（中间位置），将切换开关按进去，接标准表和被检表，关闭放气阀。操作杠杆加压到3.5MPa左右时，关闭稳压阀，使用微调将压力调到10.5MPa左右，稳定1~2分钟，使用微调调至检定点。检测完毕泄压后，方可取下被检表和标准表。
负压检测
拧下输出口接头上的堵头，将微调调至适当位置（中间位置），将切换开关拉出来，接标准表和被检表，关闭放气阀。操作杠杆抽真空，当压力达到-0.1MPa左右时。稳定1~2分钟，使用微调调至检定点，逐点检测至零点。
注意事项
校准台选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。被检仪器应作适当清洗，避免污渍进入检测回路。
输出口接嘴为快速接头，端面密封安装仪表时，无需借助任何工具，均匀用力拧紧，大概在密封面相互贴紧时，再拧1~2圈，即可。
输出口接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。
当杠杆造压较重时，请使用微调升压，则较为轻松。

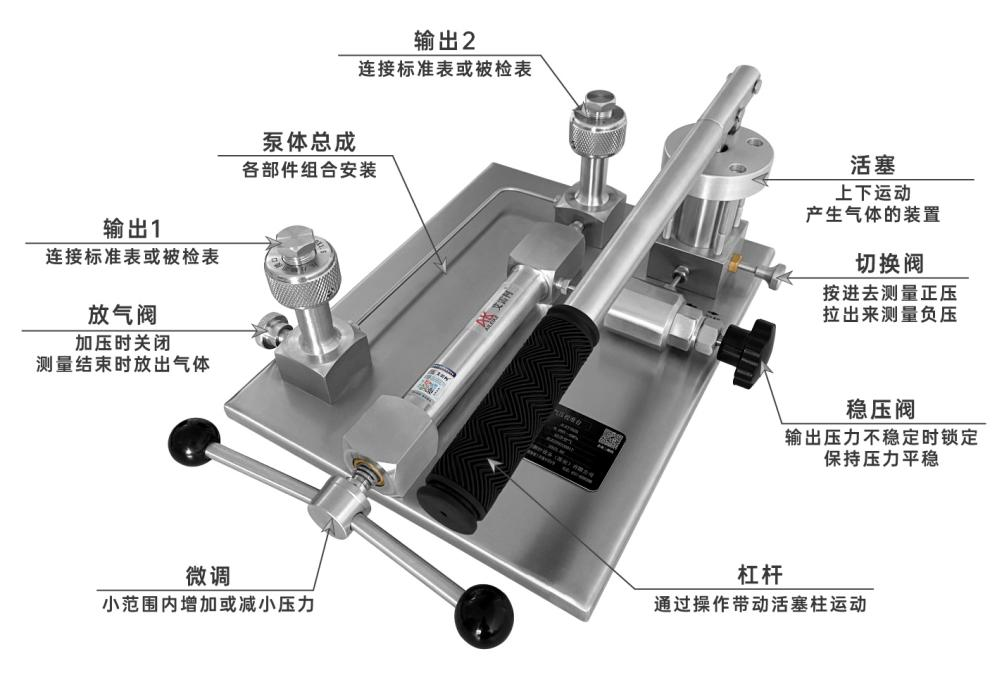

五、结构功能
六、结语
该产品采用开放式设计理念，结合人体工程学原理，既满足了工业计量需求，又兼顾了操作的便捷性，是一款集高精度、可靠性和易用性于一体的气压校准设备。ALKT702G 气压校准台的设计充分考虑了现代工业计量的实际需求，能够在电力、石油化工、冶金、机械制造、工矿企业、计量等多场景下完成压力校准工作。本产品严格遵循JJF 2140-2024《压力表校验器测试方法》校准规范。
