艾雷柯气压校准台ALKT9603技术白皮书

一、产品概述与技术背景

艾雷柯气压校准台ALKT9603是一款兼顾实验室固定校准与现场流动检测的精密校准设备。其采用开放式结构设计，具备操作省力、升降压平稳、密封性好、维护便捷等特点，可准确完成压力表、压力变送器、压力传感器、压力开关等多种气压类仪表的校准与检定工作，适配工业生产、实验室检测等多场景的气压仪表溯源需求。

二、技术参数与性能指标

2.1 基本技术参数

2.2 核心性能特点

切换阀：核心切换部件，无压状态下操作，推进阀门切换至正压模式，拉出阀门切换至负压模式，带压切换会损坏阀门结构，影响密封性。

打压杆：手动造压核心部件，通过机械结构实现轻松加压，快速将压力提升至检定值附近，降低人工操作强度。

微调：用于小范围压力增减，准确校准至目标检定值，正压与负压测量时需配合切换阀调整微调方向。

截止阀：压力达到目标区间后关闭，可锁定当前压力，避免压力波动，保障校准过程中压力平稳。

泄压阀：测量时关闭，校准结束后打开泄压，实现压力快速归零，操作时需缓慢开启以防压力骤降损坏仪表。

过滤器：过滤气流中的杂质、污垢，避免污染物进入被检仪表或设备内部，延长设备与被检仪表的使用寿命。

内螺纹快拧接头：实现压力仪表的快速拆装，搭配 M20x1.5 堵头，可密封未使用的输出口，防止漏压。

三、主要应用领域

ALK9603气压校准台凭借其高精度、稳定性和多功能性，在多个领域都有广泛的应用：

计量检测机构：作为标准压力源，用于压力计量器具的校准和检定，确保量值传递的准确性和一致性。

仪表制造：在压力仪表制造过程中用于产品的质量检测和校准，保证产品质量符合标准要求。

石油化工：在石油化工行业中用于压力仪表的校准和测试，保障生产过程的安全和效率。

工矿企业：用于企业内部压力测量和控制设备的校准和维护，保证生产过程的安全和产品质量的稳定。

教育领域：作为教学设备，用于压力测量和校准技术的教学和培训，培养相关专业人才。

科研院所：在科研实验中提供精确可控的压力环境，支持各类压力相关的科学研究和实验工作。

四、操作与维护指南

操作过程

压力校验

先将被检表接在被检表接口，标准表接在标准接口，切换阀旋钮旋推进，打开截止阀，将加减压微调逆时针方向旋出，关闭泄压阀，用手压杆加压至0.5-4.0MPa左右，然后关闭截止阀，用加减压微调，加压至所需压力。泄压时，先打开泄压阀，在打开截止阀即可。

真空校验

先将被检表接在被检接口，标准表接在标准接口，切换阀旋钮旋拉出，打开截止阀，将加减压微调顺时针方向旋进，关闭泄压阀，用手压泵抽压，抽到所需真空值。泄压时，先打开泄压阀，在打开截止阀即可。

注意事项

1、该设备尽量在额定压力范围内使用，禁止超量程使用。

2、压力/真空转换时，必须在无压状态下进行。

3、校验台应放置在平稳的操作台上使用，避免进入有腐蚀性气体及粉尘颗粒的环境使用。

4、长时间不使用，应将该设备置于干燥、无腐蚀性气体环境中保存;

5、杠杆加压，应用力均匀，阀门关闭、打开请勿强制操作。

6、定期清理过滤器内部杂质，防止影响使用设备寿命。

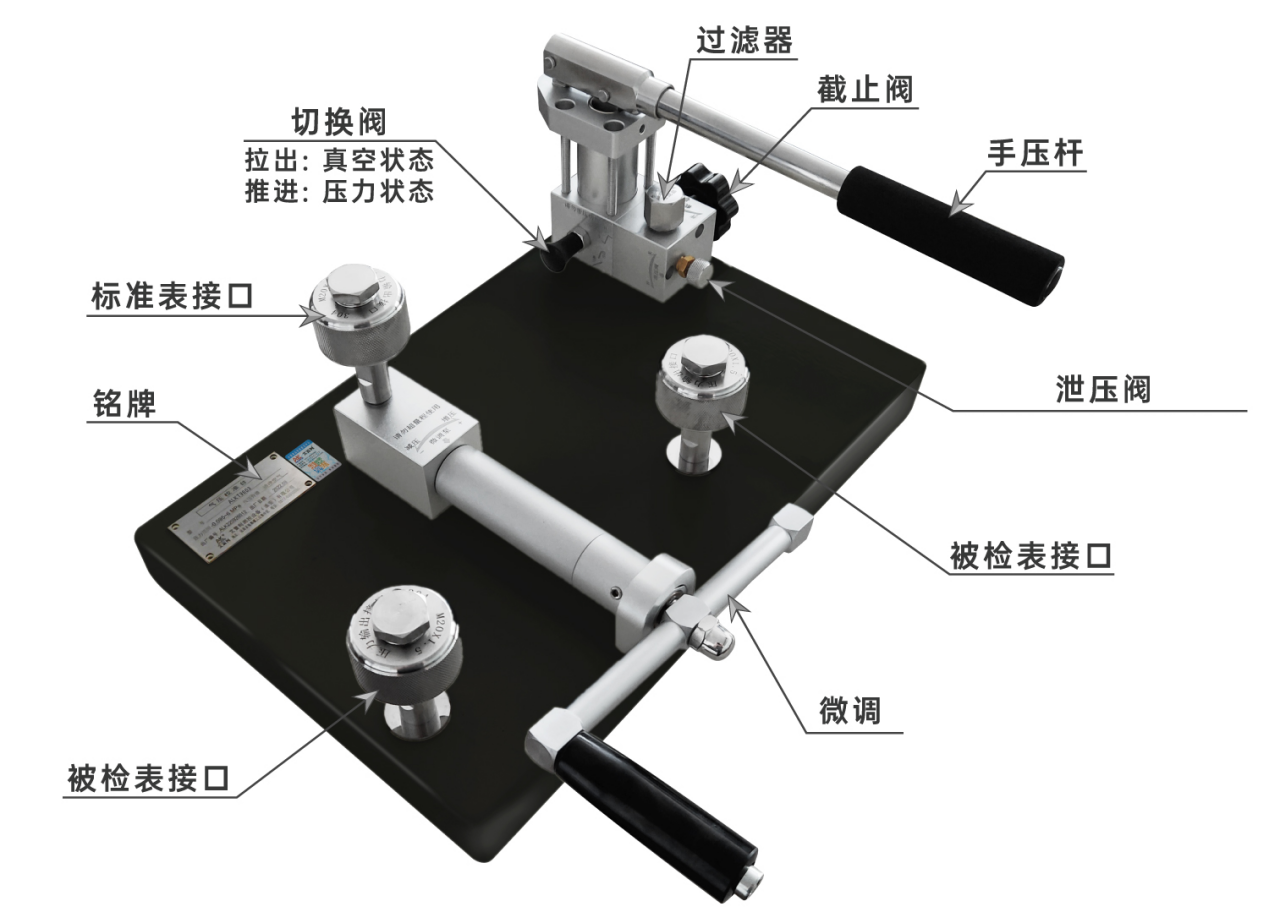

五、结构功能

六、结语

ALKT9603气压校准台该设备采用开放式结构设计，不仅操作便捷省力、升降压过程平稳可控，更兼具密封性能优异、后期维护简单等优势。其校准范围覆盖压力表、压力变送器、压力传感器、压力开关等各类气压仪表，能够准确完成校准与检定工作，可充分满足工业生产、实验室检测等多场景下的气压仪表溯源需求。
