艾雷柯HART手操器ALK475TREX校准压力变送器4mA和20mA电流值

在工业过程测控领域，4-20mA直流电流信号是压力变送器的通用标准输出制式，其中4mA对应压力测量零点、20mA对应满量程，这两个基准点的输出，是决定变送器全量程测量准确性、信号传输可靠性的核心前提。受元器件老化、环境工况变化等因素影响，变送器的4mA零点与20mA满量程电流易出现偏差，直接导致测量数据失真。本文依托 ALK475TREX（中文版）HART 手操器与标准压力校准设备，介绍两种供电回路的接线方法，详细讲解4mA零点、20mA满量程的电流微调校准步骤，为仪表运维人员提供标准化操作参考。

一、前置准备工作

准备一台ALK475TREX（中文版）HART手操器、一个压力变送器（HART协议）、一个压力校准台、一块标准压力表（可以测量电压电流，带24VDC直流输出，如艾雷柯ALKC400T、ALKC400E、ALKC400A，以下简称标准表）、手操器通讯线、标准表（红/黑）测试线。

工具连接

• 将压力变送器和标准表与压力校准台输出口密封连接。

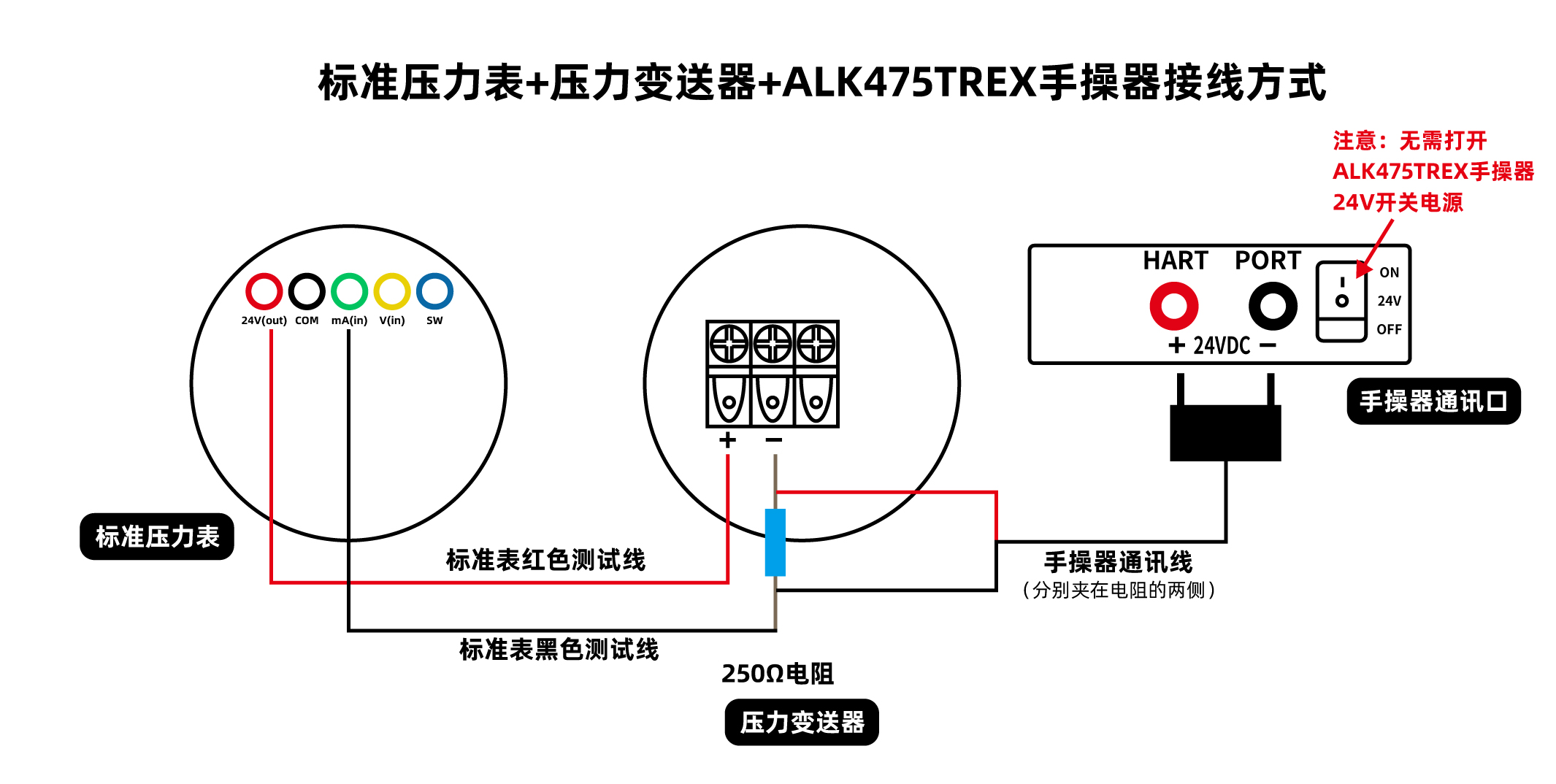

• 接线方式一（标准表24V供电）：

（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极

（2）变送器负极连接250Ω电阻

（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧

（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端

（5）完成接线，形成闭合回路

接线图示（一）

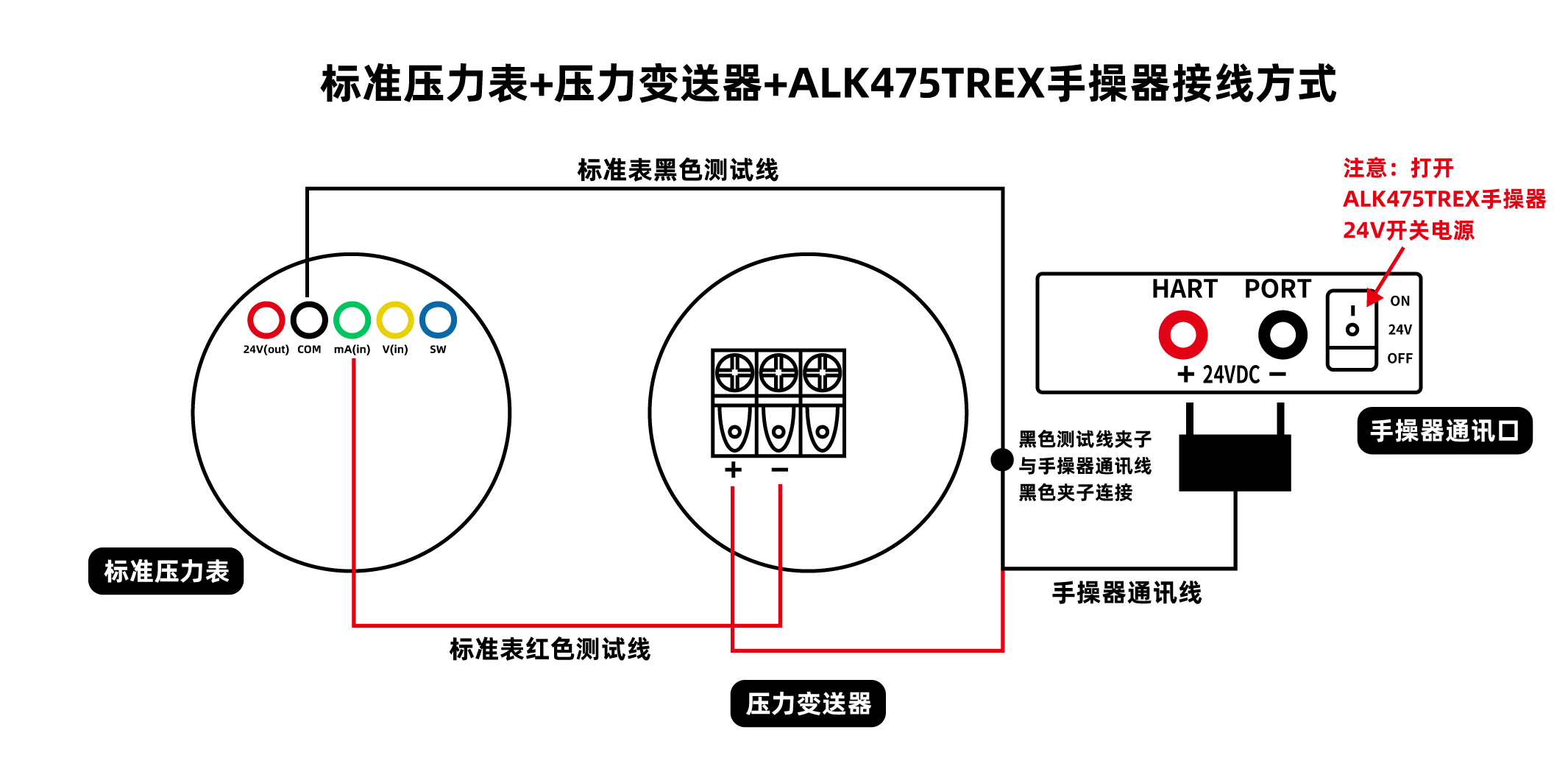

• 接线方式二（ALK475TREX手操器24V供电）：

（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极

（2）黑色测试线接线：一端插入标准表公共端接口

（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起

（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源

接线图示（二）

• 压力变送器在当前大气压下压力值为0时，标准表测出变送器的电流应该为4mA，实际测出的电流与4mA有偏差时，拿出HART手操器校准电流。

二、HART手操器校准电流操作过程

目前手操器与压力变送器已通讯成功状态，具体操作如下：

1、校准压力变送器4mA电流

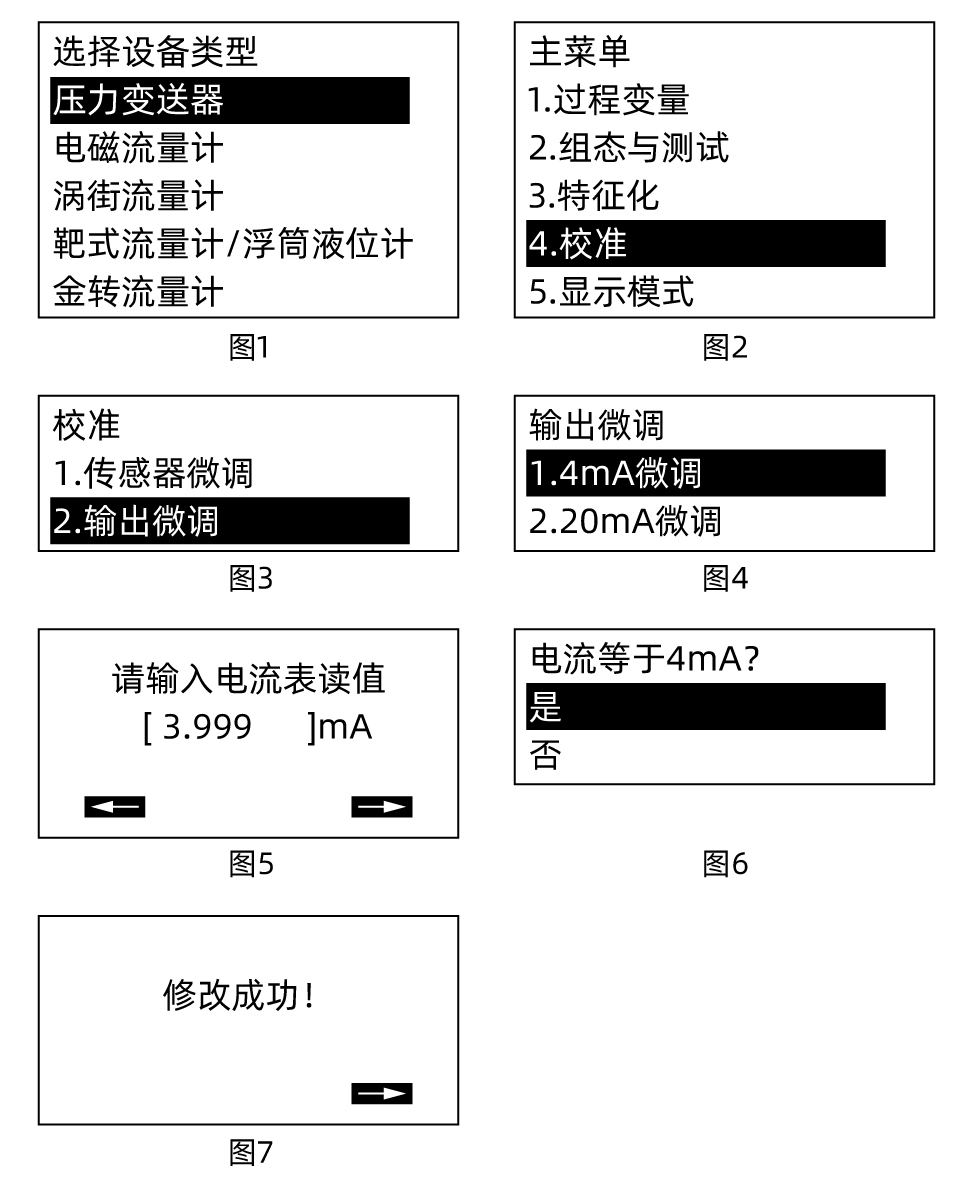

（1）选择压力变送器（见图1），按右键进入压力变送器界面

（2）按下键选择校准（见图2），按右键进入校准界面

（3）选择输出微调（见图3），继续再按两次右键进入输出微调界面

（4）选择4mA微调（见图4），按右键进入，输入偏差电流（标准表上显示的电流值）（见图5）

（5）接着再按右键，手操器会显示电流是否等于4mA（见图6）

（6）最后再按右键选择是，变送器电流4mA校准成功（见图7），查看标准表，显示4mA电流值

2、校准压力变送器20mA电流

当标准表测出变送器的电流应该为20mA，实际测出的电流与20mA有偏差时，拿出HART手操器校准电流。

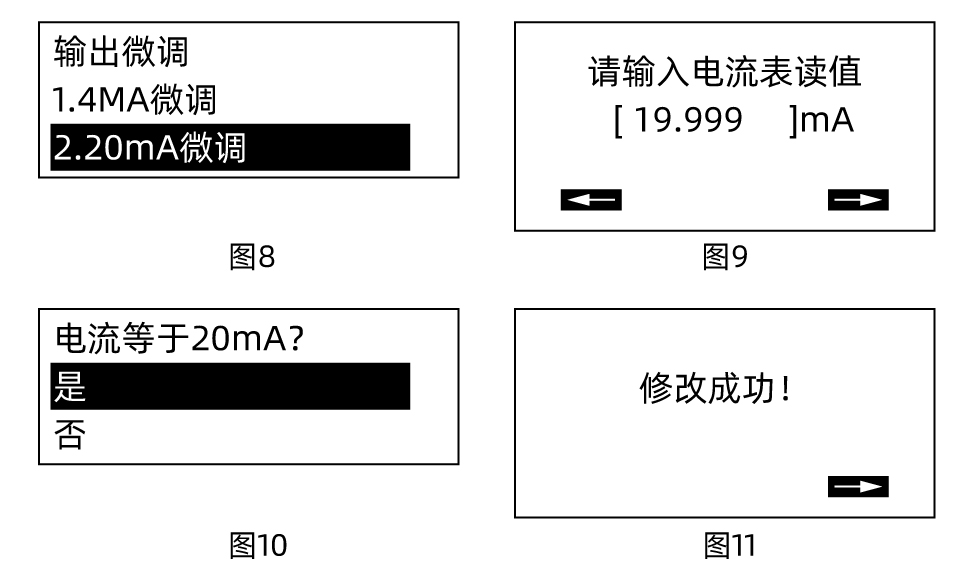

（1）输出微调选择20mA微调（见图8），按右键进入，输入偏差电流（标准表上显示的电流值）（见图9）

（2）接着再按右键，手操器会显示电流是否等于20mA（见图10）

（3）最后再按右键选择是，变送器电流20mA校准成功（见图11），查看标准表，显示20mA电流值
