艾雷柯ALK475TREX（中文版）手操器如何校准压力变送器零点

压力变送器（HART协议）的零点校准是工业压力测量可靠的基础。ALK475TREX（中文版）手操器支持自带24V馈电、外置供电两种接线模式，可快速完成变送器零点微调校准。本文梳理设备连接与零点校准的完整操作步骤，为现场调校提供清晰规范的实操指引。

一、前置准备工作

准备一台ALK475TREX（中文版）手操器、一个压力变送器（HART协议）、手操器通讯线。

工具连接

• 接线方式一（ALK475TREX手操器自带24V馈电，它可以给变送器供电）：

（1）先将通讯线接头插在手操器通讯接口里（注意：通讯线接头正极与手操器通讯接口正极连接，负极与负极连接），再打开24V电源。

（2）通讯线的另一端夹子分别夹在变送器上，红色鳄鱼夹夹在变送器正极，黑色鳄鱼夹夹在变送器负极。

（3）完成接线，手操器给变送器供电成功。

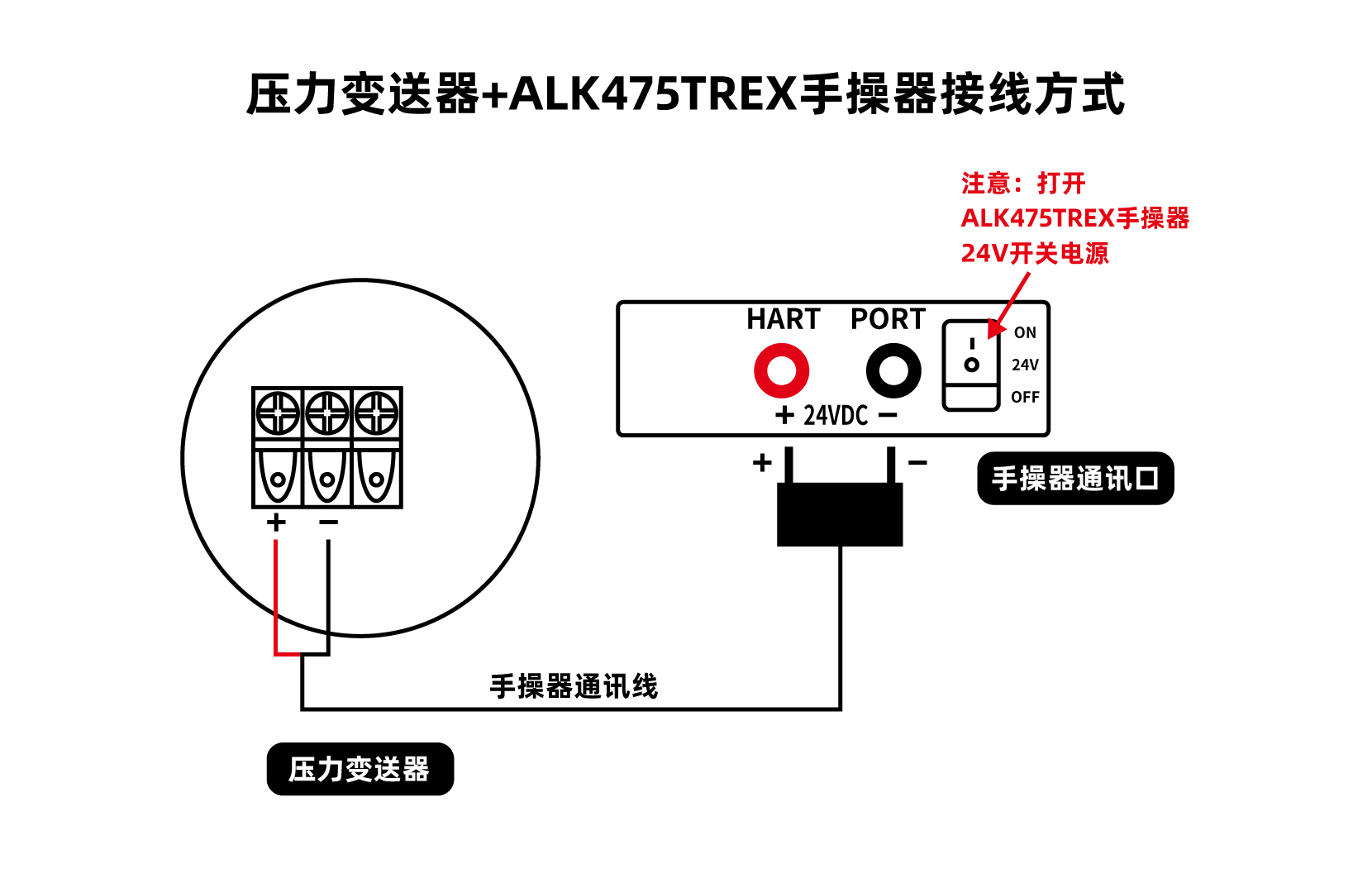

接线图示（一）

• 接线方式二（ALK475TREX手操器外置供电接线）：

需要另外准备：外接24V电源线、250Ω电阻

（1）先将外接24V电源线正极接在变送器电源正极上，再将250Ω电阻与变送器负极连接

（3）外接24V电源线负极与250Ω电阻另一端连接

（3）通讯线接头插入手操器通讯接口（注意：通讯线接头正极与手操器通讯接口正极连接，负极与负极连接），另外两个鳄鱼夹分别夹在250Ω电阻两侧

（4）最后将外接24V电源线通上电源，所有设备连接成功后，接着拿出手操器打开电源，可以看到手操器与压力变送器已通讯成功。

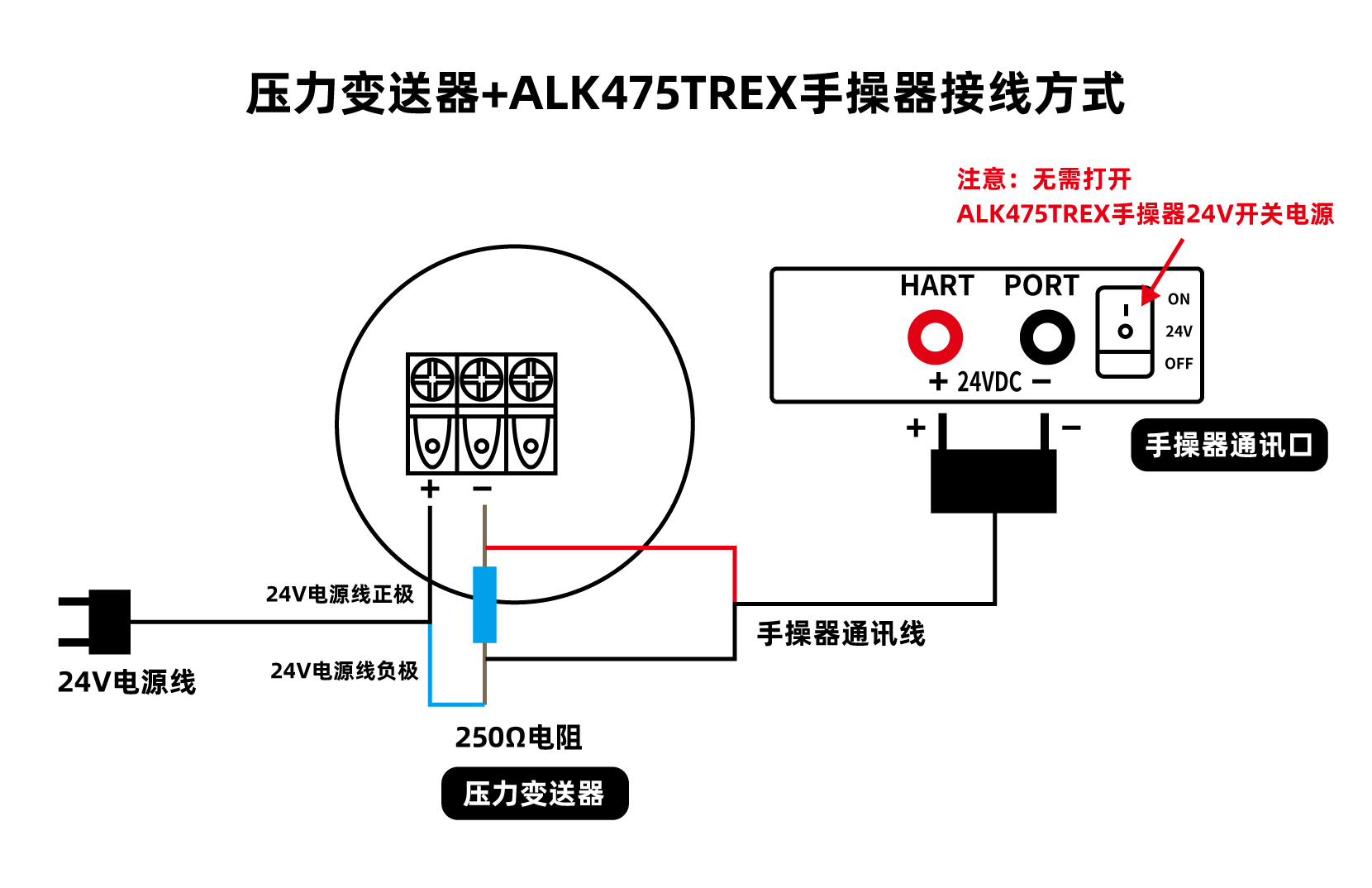

接线图示（二）

• 压力变送器在通大气压下显示不为0，拿出HART手操器校准变送器零点。

二、零点校准操作过程

目前手操器与压力变送器已通讯成功状态，具体操作如下：

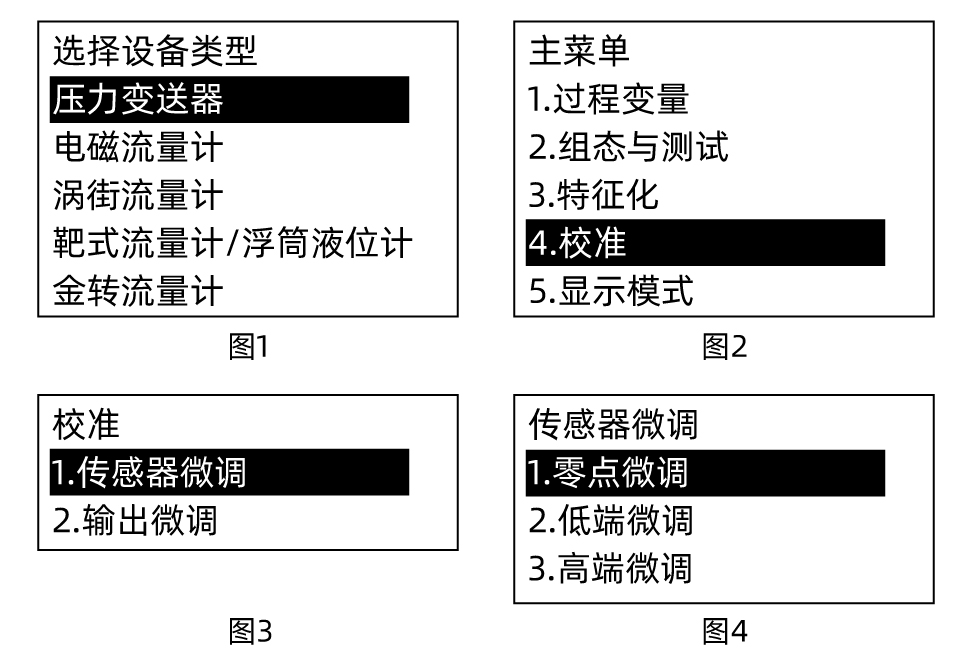

1、选择压力变送器（见图1）

2、按右键进入压力变送器界面

3、按下键选择校准（见图2）

4、按右键进入校准界面

5、选择传感器微调（见图3）

6、按右键进入传感器微调界面

7、选择零点微调（见图4）

8、按右键确认，压力变送器零点校准成功
