艾雷柯HART手操器ALK475TREX调校压力变送器线性输出和开方输出

为保障工业现场压力测量信号与控制系统匹配适配，需对支持HART协议的压力变送器输出方式进行规范调校。本文以ALK475TREX（中文版）HART手操器为核心操作工具，先详细讲解手操器自带24V馈电、外置电源搭配250Ω电阻两种接线方案的实操步骤，再分步说明通过手操器菜单组态，完成线性与开方两种输出模式切换的完整流程，为现场仪表调试人员提供清晰可参照的实操指引。

一、前置准备工作

准备一台ALK475TREX（中文版）手操器、一个压力变送器（HART协议）、手操器通讯线。

工具连接

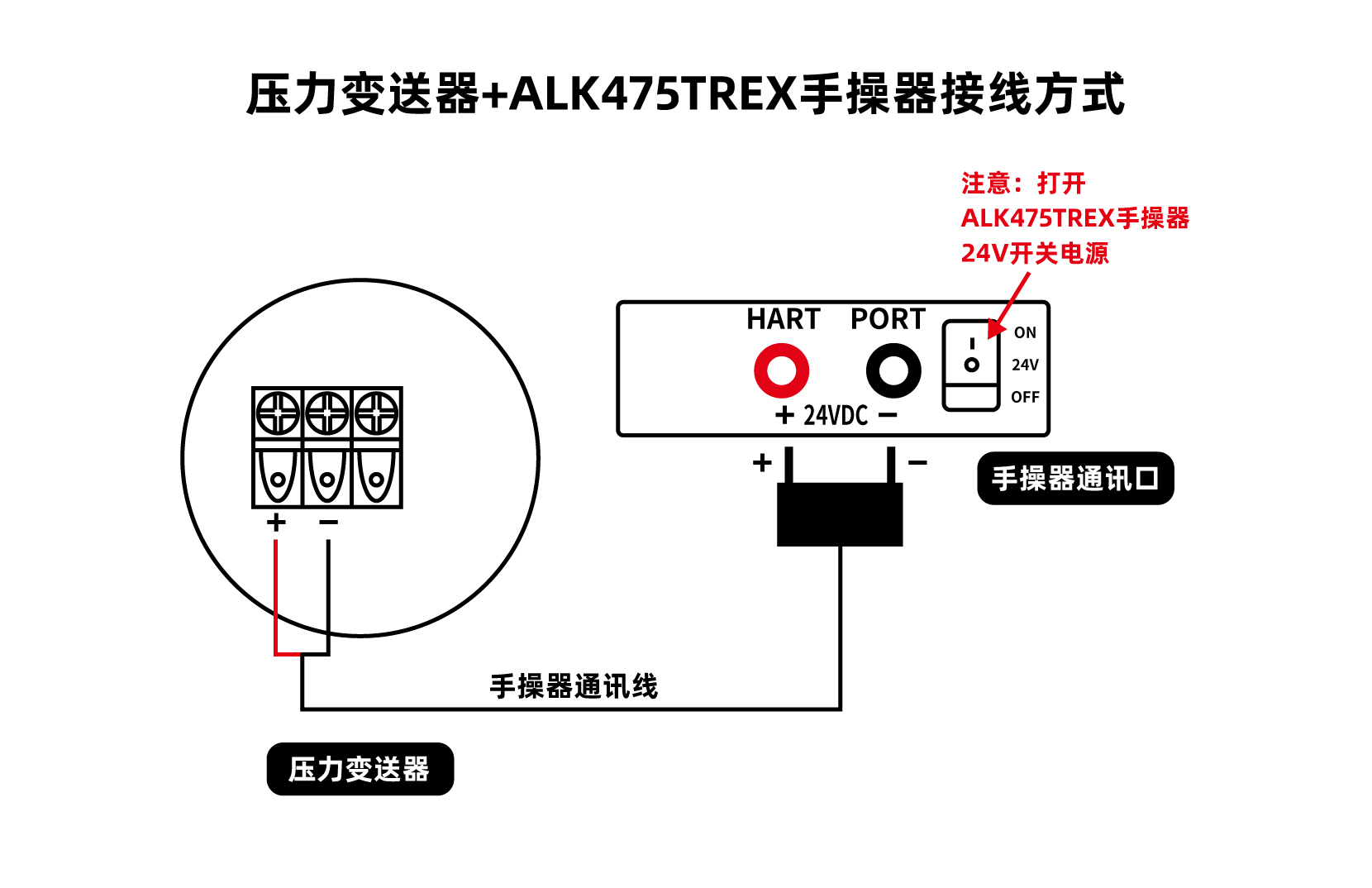

• 接线方式一（ALK475TREX手操器自带24V馈电，它可以给变送器供电）：

（1）先将通讯线接头插在手操器通讯接口里（注意：通讯线接头正极与手操器通讯接口正极连接，负极与负极连接），再打开24V电源。

（2）通讯线的另一端夹子分别夹在变送器上，红色鳄鱼夹夹在变送器正极，黑色鳄鱼夹夹在变送器负极。

（3）完成接线，手操器给变送器供电成功。

接线图示（一）

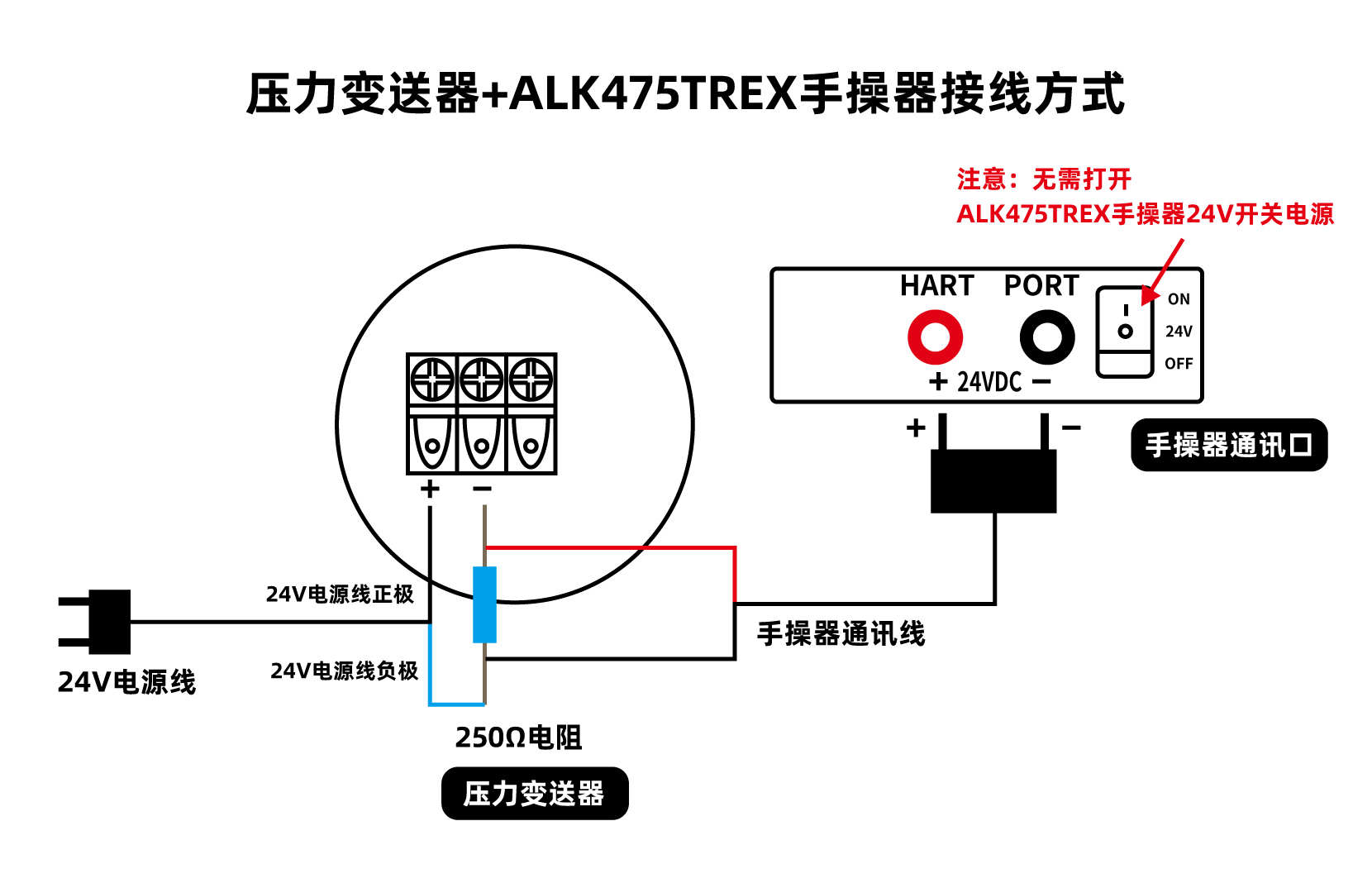

• 接线方式二（ALK475TREX手操器外置供电接线）：

需要另外准备：外接24V电源线、250Ω电阻

（1）先将外接24V电源线正极接在变送器电源正极上，再将250Ω电阻与变送器负极连接。

（2）外接24V电源线负极与250Ω电阻另一端连接。

（3）通讯线接头插入手操器通讯接口（注意：通讯线接头正极与手操器通讯接口正极连接，负极与负极连接），另外两个鳄鱼夹分别夹在250Ω电阻两侧。

（4）最后将外接24V电源线通上电源，所有设备连接成功后，接着拿出手操器打开电源，可以看到手操器与压力变送器已通讯成功。

接线图示（二）

二、HART手操器调校压力变送器输出方式

目前手操器与压力变送器已通讯成功状态，具体操作如下：

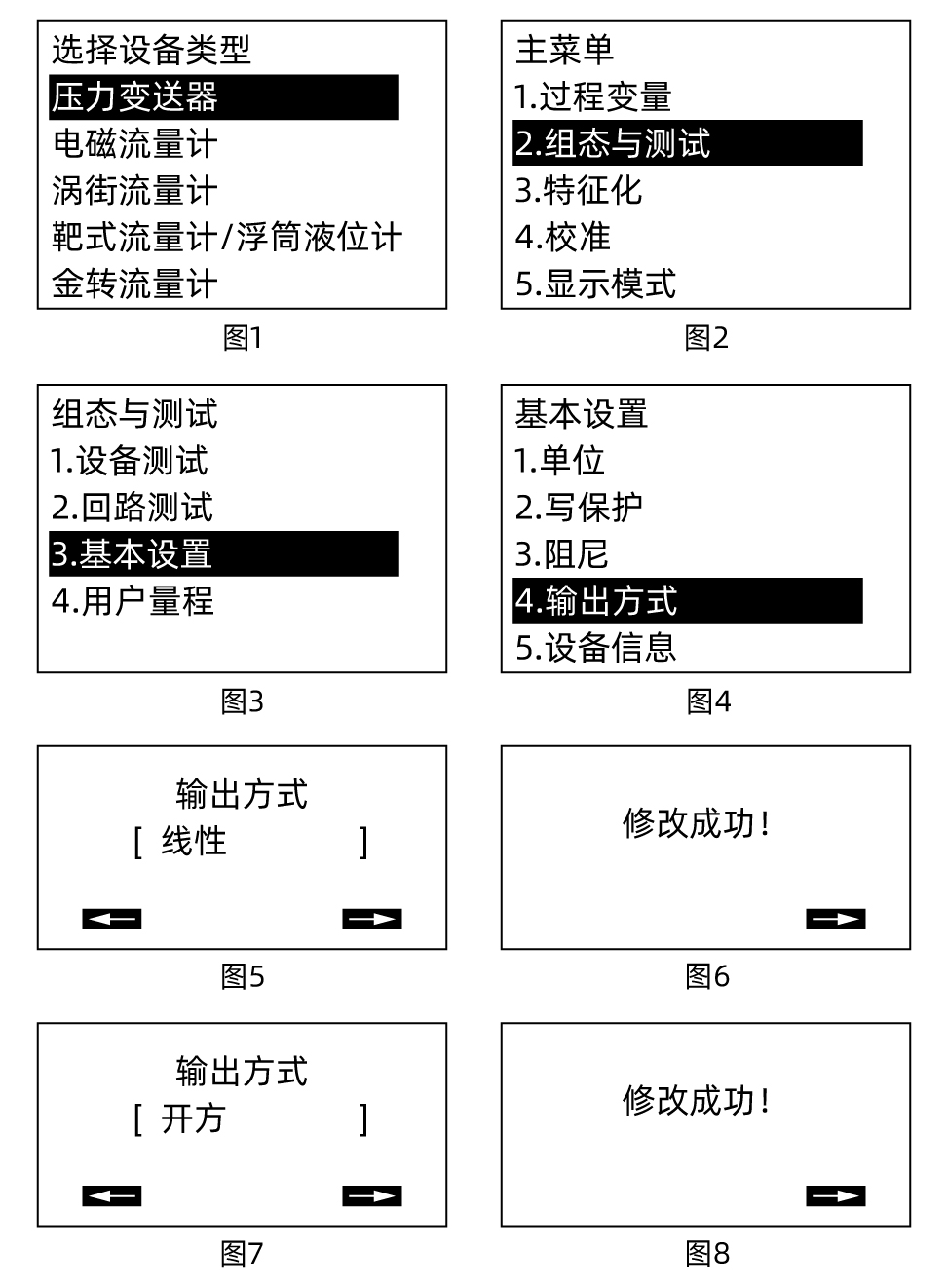

（1）选择压力变送器（见图1），按右键进入压力变送器界面

（2）按下键选择组态与测试（见图2），按右键进入组态与测试界面

（3）按下键选择基本设置（见图3），按右键进入基本设置页面

（4）紧接着按下键选择输出方式（见图4），再按右键进入输出方式页面

（5）输出方式有线性、开方，选择线性输出方式（见图5），按中间键确认，变送器线性输出修改成功（见图6）。

（6）修改成开方输出方式，按下键选择开方（见图7），按中间键确认，变送器开方输出修改成功（见图8），变送器显示屏左上角出现开根符号。
