艾雷柯ALKT511与ALKC400A校验、检测与测量压力开关全流程指南

压力开关是工业压力测控系统中承担压力监测的核心器件，其动作值、复位值的精准性影响系统的运行，开展校验、检测与测量是保障设备性能的重要环节。本流程以微压校准台ALKT511、数字压力校验仪ALKC400A为核心工具，严格遵循规范操作，严格遵守温湿度环境规范、设备连接、接线核验，以及常开、常闭触点下动作值与复位值的逐项测定。通过标准化加压整定、减压复测与数据记录，可精准核验压力开关动作性能，确保设定点准确可靠。

一、校验压力开关工具

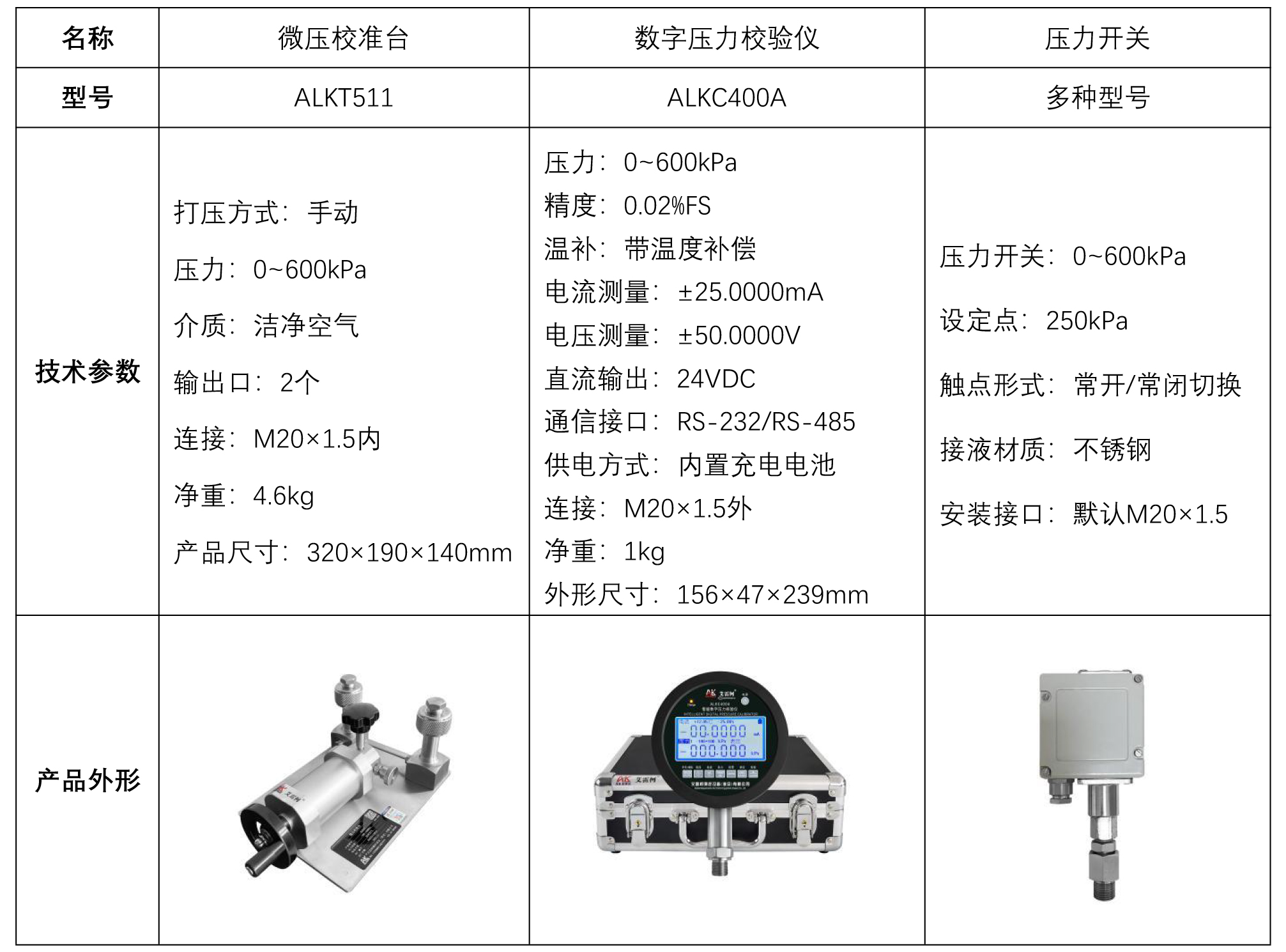

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 544-2011《压力控制器》，适用于压力、真空、压力真空控制器（含机械式、电子式） 的初次检定、后续检定、使用中检查，无需外部电源即可工作的压力控制装置，依靠压力变化直接驱动机械实现触点通断。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、工具连接

• 将压力开关和数字压力校验仪ALKC400A与微压校准台ALKT511输出口密封连接，标准表ALKC400A按开关/峰值键，切换至压力开关测量模式。

• 压力开关预调：打开压力开关上方调节旋钮护盖，准备好调节工具，预留可顺时针（调大）/逆时针（调小）旋转调节行程，设置压力开关设定点。

• 接线说明：

（1）将ALKC400A红色测试笔接在标准表24V输出接口里，黑色测试笔接在压力开关测量接口里。

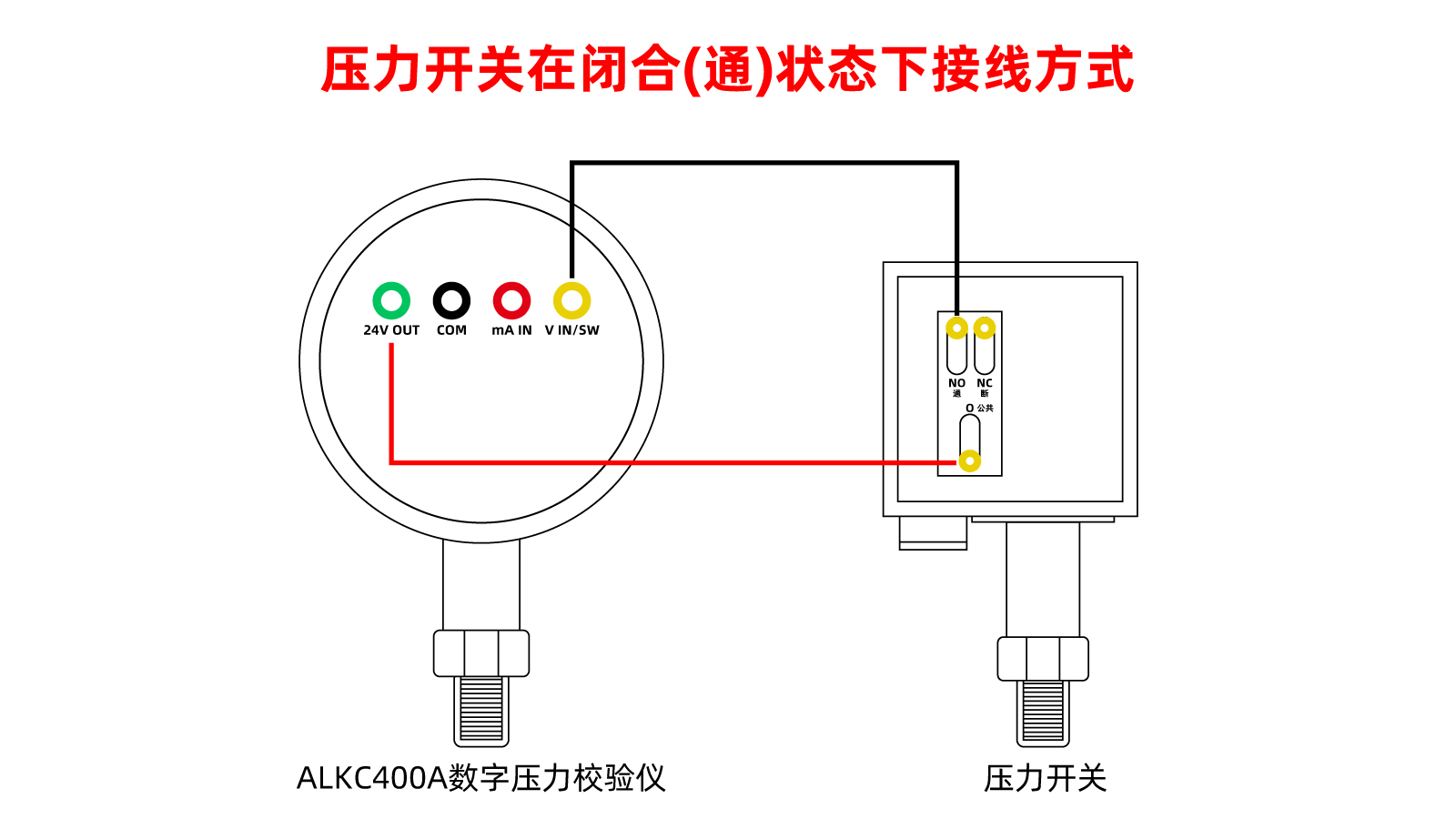

（2）另一端红色鳄鱼夹夹在压力开关公共端（COM），黑色鳄鱼夹夹在常开端/断（NC）或常闭端/通（NO）。

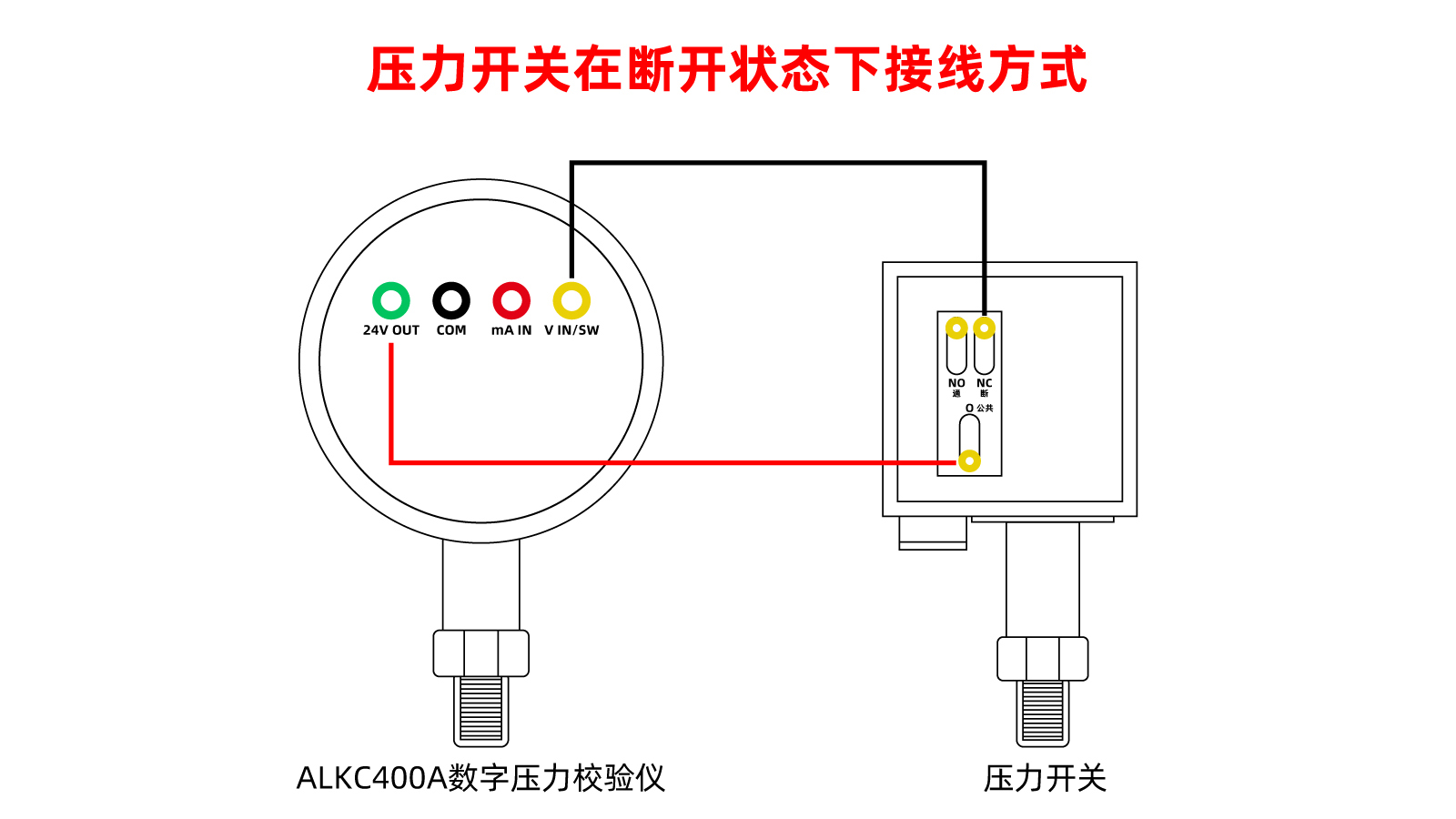

（3）现在先将黑色鳄鱼夹夹在常开端/断（NC），此时标准表 ALKC400A压力开关显示“断”字样，证明压力开关常开（断开）状态正常，接线无误。

（二）操作过程

核心整定步骤：根据目标设定压力250kPa，小幅旋转压力开关调节旋钮（顺时针增压、逆时针减压），配合校准台加压调试，将压力开关动作值精准整定至目标压力250kPa，整定完成后保持旋钮位置固定。

1、压力开关在常开状态下，闭合与断开检验过程

• 先打开ALKT511稳压阀，将微调逆时针调至不能调停止，关闭泄压阀。

• 使用微调顺时针加压，加压至开关闭合的上切值（动作值）250kPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面开关测试由“断”变为“通”，压力开关由断开状态切换为闭合状态，记录动作压力值。

• 继续使用微调逆时针减压，减至开关断开的下切值（复位值）240kPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面开关测试由“通”变为“断”，压力开关由闭合状态切换为断开状态，记录复位压力值。

• 检验完成，打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

2、压力开关在常闭状态下，闭合与断开检验过程

• 先将黑色鳄鱼夹夹在常闭端/通（NO），接着可以看到压力开关处在常闭状态中，标准表ALKC400A压力开关测试显示“通”字样 。

• 将微调逆时针调至不能调停止，关闭泄压阀。

• 使用微调顺时针加压，加压至开关断开的上切值（动作值）250kPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面开关测试由“通”变为“断”，压力开关由闭合状态切换为断开状态，记录动作压力值。

• 继续使用微调逆时针减压，减至开关闭合的下切值（复位值）240kPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面开关测试由“断”变为“通”，压力开关由断开状态切换为闭合状态，记录复位压力值。

• 检验完成，打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

三、注意事项

规范使用

• 操作应按照标准流程，ALKT511微压校准台加压减压需缓慢，避免压力冲击。

• 数字压力校验仪ALKC400A接线需明确，严防接反。

• 校验点需待标准表数值稳定后读数，记录实时准确。

• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。

维护与校准周期

• 定期对数字压力校验仪ALKC400A进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 微压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。

四、结语

通过完成本次压力开关校验、检测与测量工作，可精准核定设备动作值与复位值的实际偏差，验证常开、常闭触点的切换可靠性，全程严格执行环境管控、平稳加压、规范读数等操作要求，确保测量结果真实可信。日常运维中坚持按周期开展校验检测、落实设备维护保养，可持续保障压力开关计量性能稳定，使其可靠发挥压力监测与联锁保护作用，为工业压力测控系统长期稳定运行筑牢坚实的计量防线。
