HART协议压力变送器误差校验与校准操作规程

为稳定工业生产工况下压力采集数据精度，需周期性完成HART协议压力变送器计量校验工作。本操作规范以ALKY15A箱式压力校准仪（带温补）、ALK475TREX中文版HART手操器为核心标准器具，在恒温恒湿、无震动无腐蚀性气体的标准校验环境实施整套检测工序。流程包含环境静置预处理、仪表供电回路与压力气路对接、仪表零点归零标定，以及全量程升压、降压双向逐点检测，精准比对标准压力输入与4-20mA输出、HART数字信号的匹配度，针对性调校零点、量程偏移故障。操作全程匀速控压，待示数稳定后方可采集记录，保障计量数据真实有效、量值溯源合规，为全厂压力自控系统稳定运行提供计量保障。

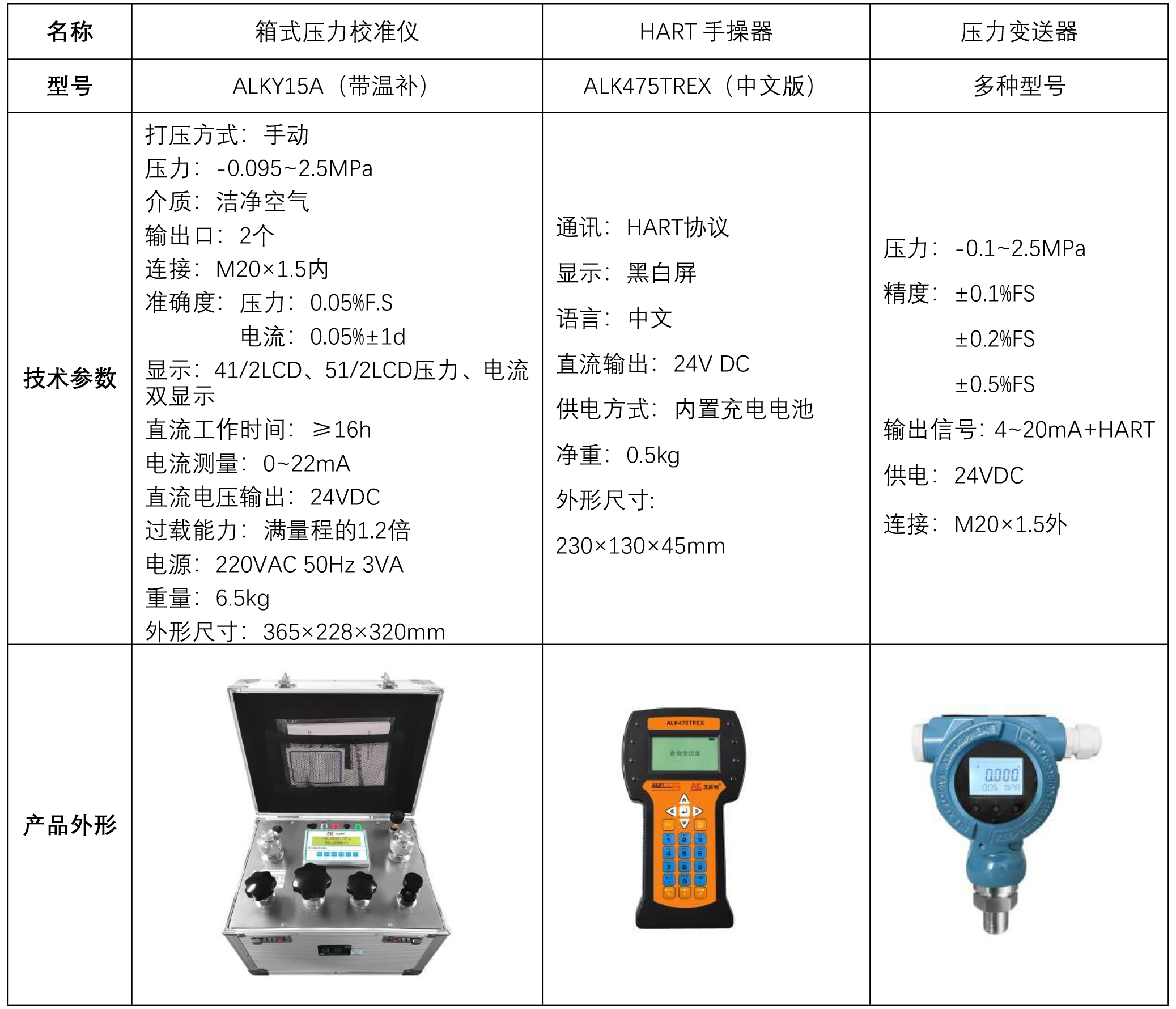

一、校验压力变送器（HART协议）工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于，压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、工具连接

• 将压力变送器（HART协议）和ALKY15A箱式压力校准仪（带温补）输出口密封连接，不用的输出口用堵头拧紧，打开电源开关。

• 接线方式一（箱式压力校准仪24V供电）：

（1）红色测试线接线：一端插入校准仪24V接口，另一端夹子夹在变送器正极

（2）变送器负极连接250Ω电阻

（3）黑色测试线接线：一端插入校准仪电流接口，另一端夹子夹在250Ω电阻一侧

（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端

（5）完成接线，形成闭合回路

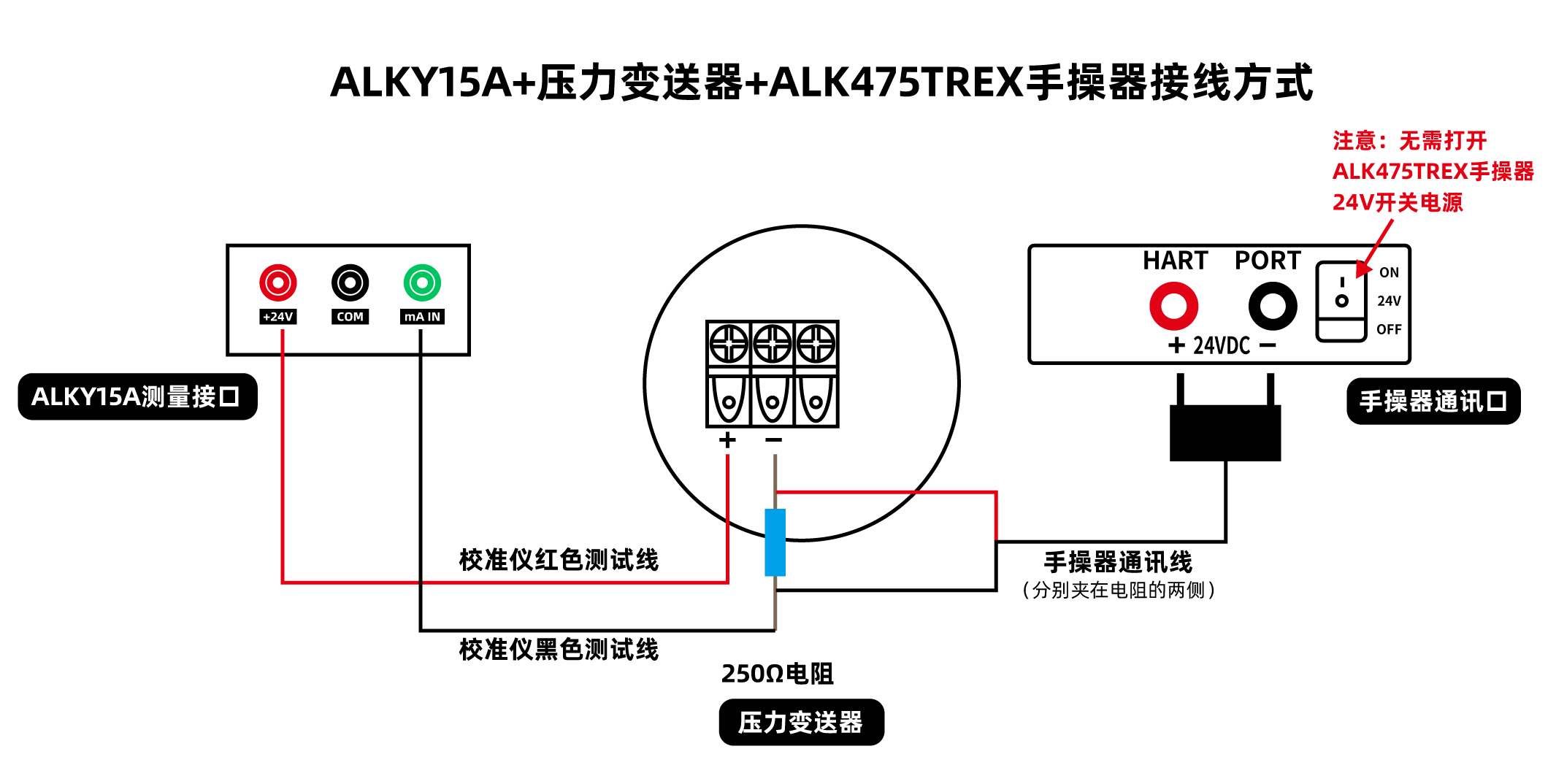

接线图示（一）

• 接线方式二（ALK475TREX手操器24V供电）：

（1）红色测试线接线：一端插入校准仪电流接口，另一端夹子夹在变送器负极

（2）黑色测试线接线：一端插入校准仪公共端接口

（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与校准仪黑色测试线的夹子夹在一起

（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源

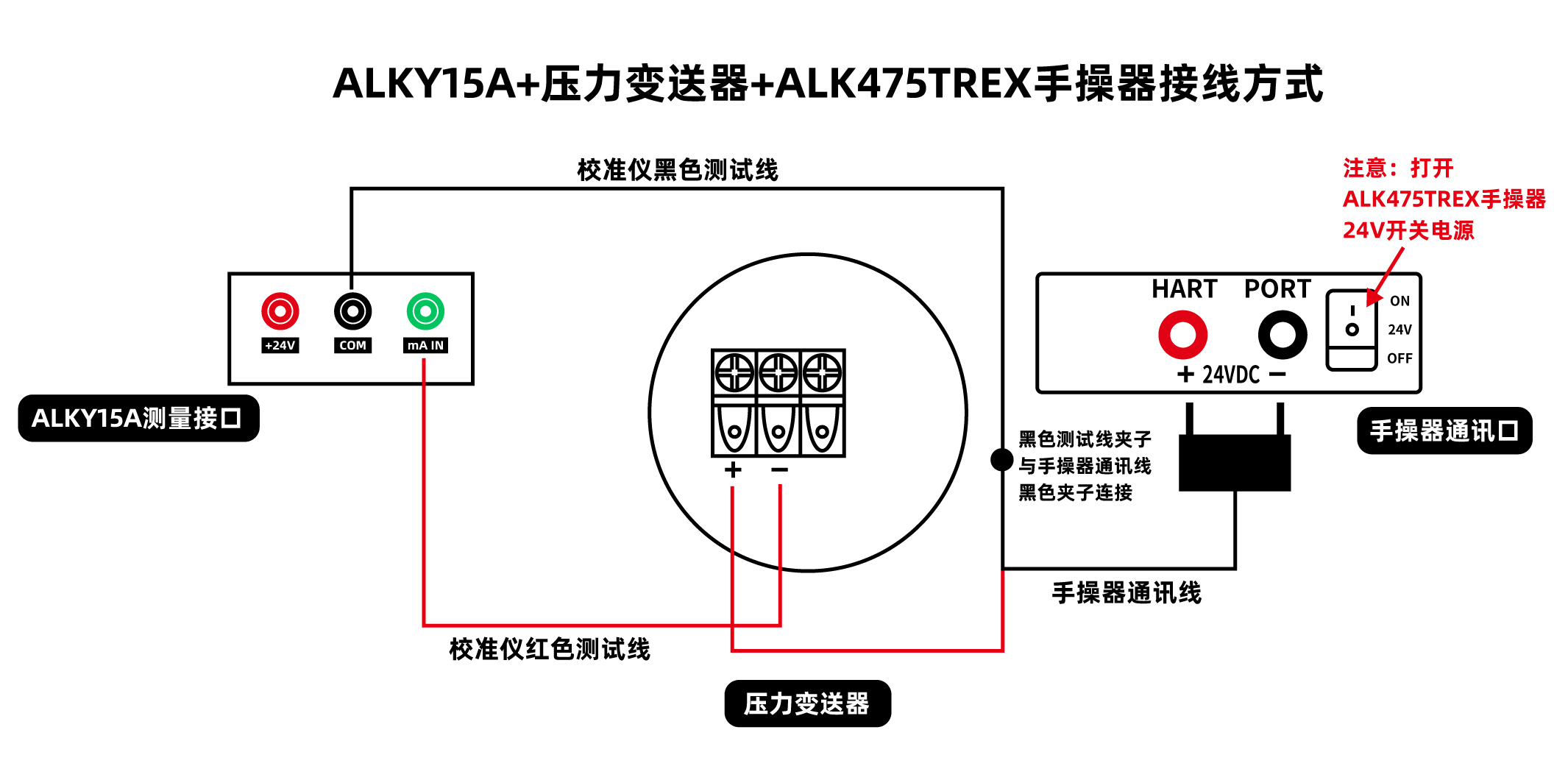

接线图示（二）

• 若变送器在当前大气压下显示不为0，校准仪测出变送器的电流值4mA有偏差，接着拿出HART手操器校准变送器零点和电流。

3、手操器具体校准步骤

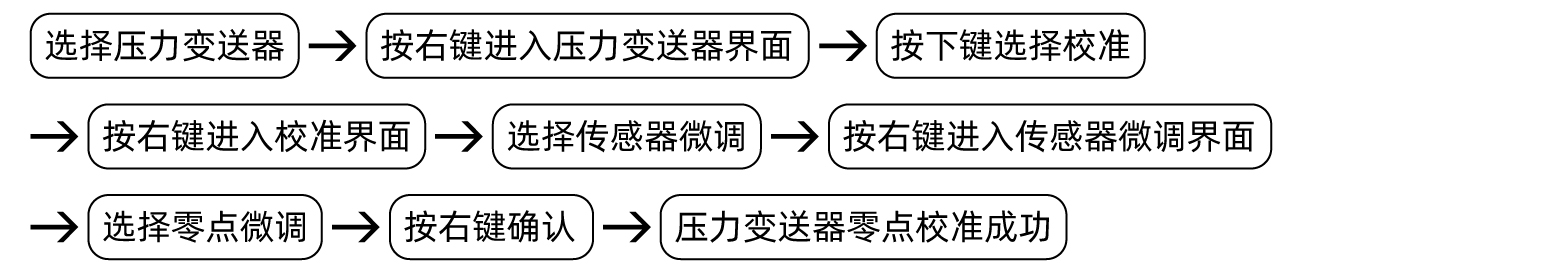

（1）校准变送器零点

打开手操器电源，手操器与压力变送器已通讯成功

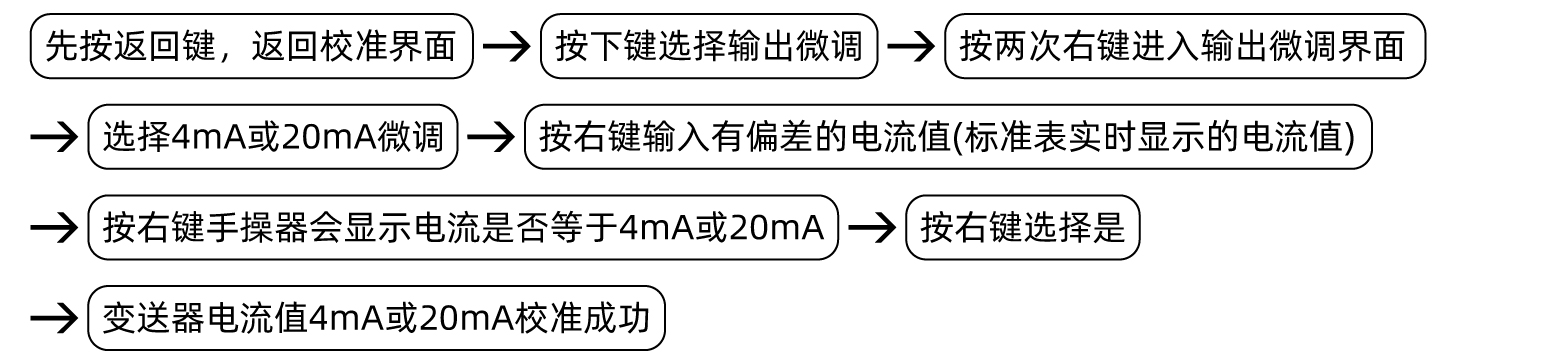

（2）箱式压力校准仪测出的变送器电流值4mA或20mA

（二）压力变送器（HART协议）正压校验校准过程

1、升压校准过程

• 先将ALKY15A正负压介质切换阀往下按（请勿带压切换），再将微调阀逆时针调至合适位置，然后关闭泄压阀。

• 接着使用手压泵加压，加压至需要校验的压力值左右停止，再使用微调阀调至校验的压力值0.5MPa，变送器测出的压力值与0.5MPa有偏差时，校准仪测出压力变送器的电流值7.2mA也有偏差时，拿出手操器校准压力值和电流值。

• 校准变送器压力值：

选择低量程段微调或高量程段微调，变送器测出压力值低于0.5MPa时选择低量程段微调，压力值高于0.5MPa时，选择高量程段微调，再按右键，输入压力值0.5MPa，最后再按右键确认，压力值和电流值同时校准成功。

• 同样的操作，使用手压泵加压，加压至需要校验的压力值左右停止，再使用微调阀调至校验的压力值1MPa、1.5MPa、2MPa、2.5MPa，电流值应分别是10.4mA、13.6mA、16.8mA、20mA，有误差时需用手操器校准（同上操作）。

2、减压校准过程

• 打开泄压阀减压，减压至需要校验的压力值左右停止，再使用微调阀调至校验的压力值2MPa，变送器测出的压力值与2MPa有偏差时，校准仪测出压力变送器的电流值16.8mA也有偏差时，拿出手操器校准压力值和电流值。

• 同样的操作，打开泄压阀减压，减压至需要校验的压力值左右停止，再使用微调阀调至校验的压力值1.5MPa、1MPa、0.5MPa，电流值应分别是13.6mA、10.4mA、7.2mA，有误差时需用手操器校准（同上操作）。

• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。

3、泄压过程

打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

（三）压力变送器（HART协议）负压校验校准过程

1、升压校准过程

• 把介质切换阀往上提（请勿带压切换），再将微调阀顺时针调至合适位置，然后关闭泄压阀。

• 接着使用手压泵加压，加压至需要校验的压力值左右停止，再使用微调阀调至校验的负压值-0.02MPa，变送器测出的压力值与-0.02MPa有偏差时，校准仪测出压力变送器的电流值16.6mA也有偏差时，拿出手操器校准压力值和电流值。

• 校准变送器压力值：

选择低量程段微调或高量程段微调，变送器测出压力值低于-0.02MPa时选择低量程段微调，压力值高于-0.02MPa时，选择高量程段微调，再按右键，输入压力值-0.02MPa，最后再按右键确认，压力值和电流值同时校准成功。

• 同样的操作，使用手压泵加压，加压至需要校验的压力值左右停止，再使用微调阀调至校验的压力值-0.04MPa、-0.06MPa、-0.08MPa、-0.095MPa，电流值应分别是13.2mA、9.8mA、6.5mA、4mA，有误差时需用手操器校准（同上操作）。

2、减压校准过程

• 打开泄压阀减压，减压至需要校验的压力值左右停止，再使用微调阀调至校验的压力值-0.08MPa，变送器测出的压力值与-0.08MPa有偏差时，校准仪测出压力变送器的电流值6.5mA也有偏差时，拿出手操器校准压力值和电流值。

• 同样的操作，打开泄压阀减压，减压至需要校验的压力值左右停止，再使用微调阀调至校验的压力值-0.06MPa、-0.04MPa、-0.02MPa，电流值应分别是9.8mA、13.2mA、16.6mA，有误差时需用手操器校准（同上操作）。

• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。

3、泄压过程

打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

三、注意事项

规范使用

• 操作应按照标准流程，ALKY15A箱式压力校准仪（带温补）加压减压需缓慢，避免压力冲击。

• 测量正、负压力请勿带压切换。

• 箱式压力校准仪ALKY15A与手操器通讯线接线需明确，严防接反。

• 校验点需待箱式压力校准仪数值稳定后读数，记录实时准确。

• 没有相应的检测技能和相应的检测设备，切勿随意打开机盖进行检修，更允许调整和更换元件，否则将无法保证仪表测量的准确性。

• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。

维护与校准周期

• 定期对箱式压力校准仪ALKY15A（带温补）进行计量检定（建议每年1次），确保测量精度达标。

• 校准仪不用时，应关掉电源，长期不用时，应三个月充电一次。

• 对箱式压力校准仪（带温补）长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。

四、结语

标准化实施HART压力变送器校验检测，可系统性消除仪表长期运行产生的各类测量偏差，确保全量程压力、电流输出满足计量管控标准。作业中抓实线路核对、匀速调压、稳压读数、双向回检关键节点，减少人为操作误差，延长仪表使用寿命。定期组织标准化校验，持续稳定仪表计量水平，为生产现场压力监测提供可靠保障。
