艾雷柯压力开关计量检定校准及性能验证测试操作流程

压力开关是工业压力控制系统重要的保护装置，其动作压力、复位压力及通断精度直接决定设备运行稳定性。本次校验采用ALKT511微压校准台、ALKC400T精密数字压力计为标准设备，在恒温、低湿、无干扰的标准环境下作业。通过规范管路密封连接与电气接线，对压力开关压力参数精准整定，分别检测其常开、常闭两种工作模式下的加压通断、减压复位性能，记录关键压力参数，核验开关动作灵敏度与工作稳定性，确保压力开关性能达标、动作可靠，满足工业现场运行与计量规范要求。

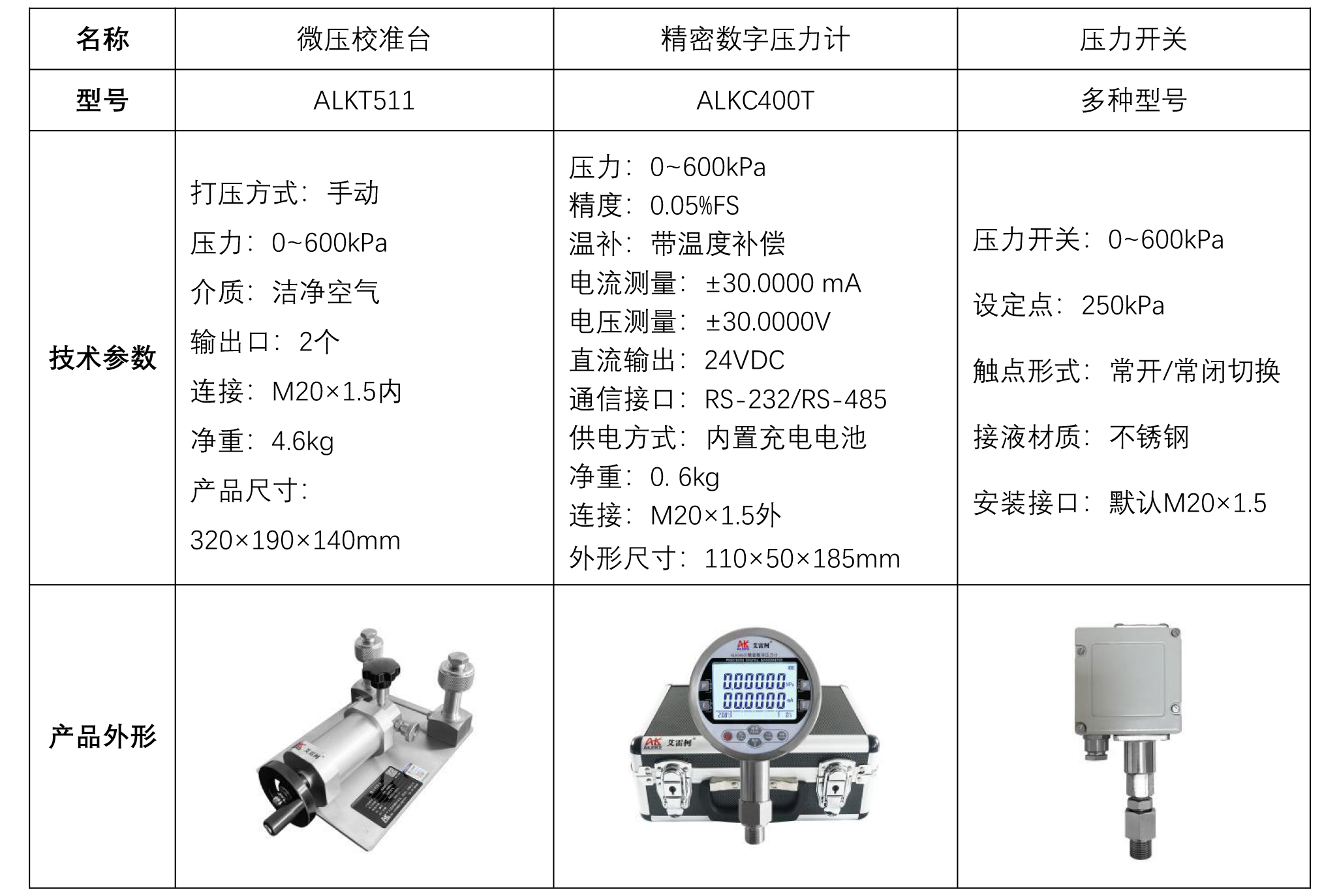

一、校验压力开关工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 544-2011《压力控制器》，适用于压力、真空、压力真空控制器（含机械式、电子式） 的初次检定、后续检定、使用中检查，无需外部电源即可工作的压力控制装置，依靠压力变化直接驱动机械实现触点通断。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、工具连接

• 将压力开关和精密数字压力计ALKC400T与ALKT511输出口密封连接，标准表ALKC400T按电测键，切换至压力开关测量模式。

• 压力开关预调：打开压力开关上方调节旋钮护盖，准备好调节工具，预留可顺时针（调大）/逆时针（调小）旋转调节行程，设置压力开关设定点。

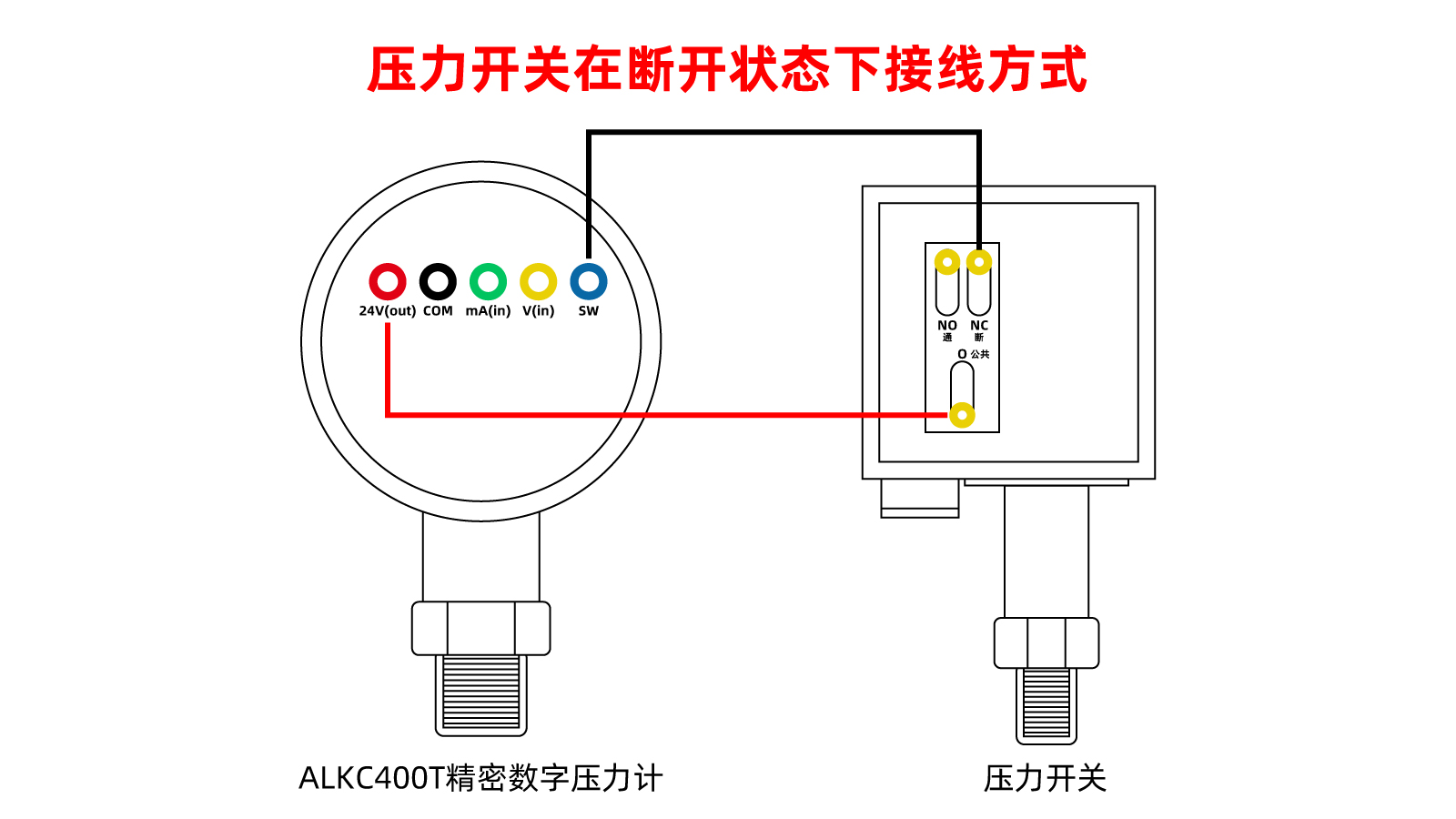

• 接线说明：

（1）将ALKC400T红色测试笔接在标准表24V输出接口里，黑色测试笔接在压力开关测量接口里。

（2）另一端红色鳄鱼夹夹在压力开关公共端（COM），黑色鳄鱼夹夹在常开端/断（NC）或常闭端/通（NO）。

（3）现在先将黑色鳄鱼夹夹在常开端/断（NC），此时标准表 ALKC400T压力开关显示“-/-”符号 ，证明压力开关常开（断开）状态正常，接线无误。

（二）操作过程

核心整定步骤：根据目标设定压力250kPa，小幅旋转压力开关调节旋钮（顺时针增压、逆时针减压），配合校准台加压调试，将压力开关动作值精准整定至目标压力250kPa，整定完成后保持旋钮位置固定。

1、压力开关在常开状态下，闭合与断开检验过程

• 先打开ALKT511稳压阀，将微调逆时针调至不能调停止，关闭泄压阀。

• 使用微调顺时针加压，加压至开关闭合的上切值（动作值）250kPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“-/-”变为“--”符号，压力开关由断开状态切换为闭合状态，记录动作压力值。

• 继续使用微调逆时针减压，减至开关断开的下切值（复位值）240kPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“--”变回“-/-”符号，压力开关由闭合状态切换为断开状态，记录复位压力值。

• 检验完成，打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

2、压力开关在常闭状态下，闭合与断开检验过程

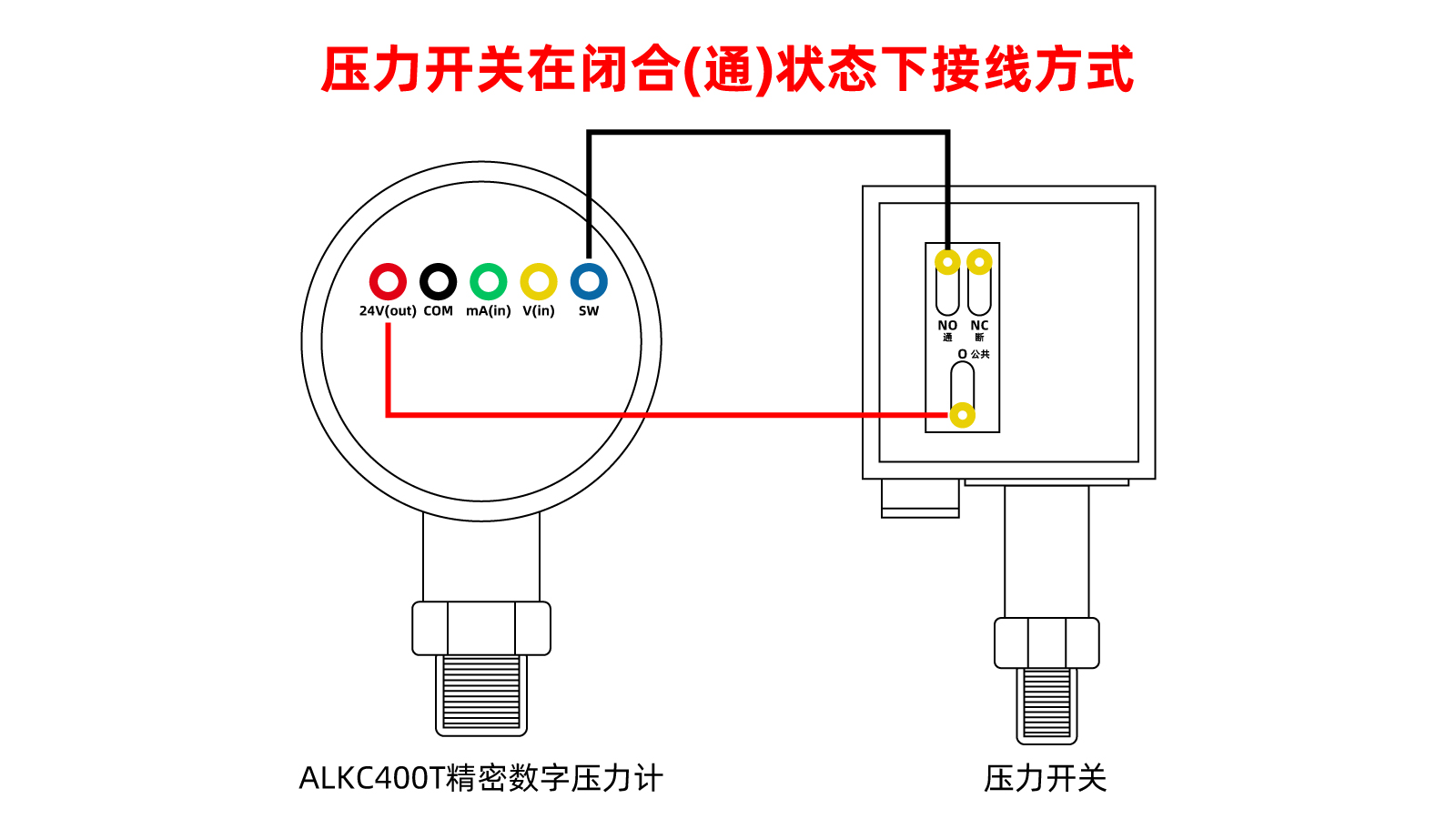

• 先将黑色鳄鱼夹夹在常闭端（NO），接着可以看到压力开关处在常闭状态中，标准表压力开关显示“--”闭合符号。

• 将微调逆时针调至不能调停止，关闭泄压阀。

• 使用微调顺时针加压，加压至开关断开的上切值（动作值）250kPa，听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“--”变为“-/-”符号，压力开关由闭合状态切换为断开状态，记录动作压力值。

• 继续使用微调逆时针减压，减至开关闭合的下切值（复位值）240kPa，一样听到“滴”的仪表蜂鸣提示，触点状态跳转，标准表界面由“-/-”变为“--”符号，压力开关由断开状态恢复为闭合状态，记录复位压力值。

• 检验完成，打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

三、注意事项

规范使用

• 操作应按照标准流程，ALKT511微压校准台加压减压需缓慢，避免压力冲击。

• 精密数字压力计ALKC400T接线需明确，严防接反。

• 校验点需待标准表数值稳定后读数，记录实时准确。

• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。

维护与校准周期

• 定期对ALKC400T精密数字压力计进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 微压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。

四、结语

本次校验依托艾雷柯计量设备，在标准作业环境下完成压力开关全性能检测，顺利完成常开、常闭双模式通断、复位性能测试。校验过程严控操作细节，通过仪表数值与蜂鸣提示双重验证，保障采集数据真实精准，有效核验了压力开关的切换灵敏度、回差精度及运行稳定性。该压力开关各项性能参数符合计量规范与工业运行标准。精准的整定与校验，有效保障了压力开关保护动作的可靠性，为工业压力控制系统提供了扎实的计量技术支撑。
