压力表全量程标准化校验流程与精准计量实践——基于艾雷柯ALKT803液压校准台与ALKC400T精密数字压力计的系统性检测规范

压力表是工业承压系统的核心计量监测设备，其测量精度与稳定性决定工艺生产质量及设备运行，需定期开展标准化校验与检测工作。本次以Y-100BF压力表为校验对象，选用ALKT803液压校准台与ALKC400T精密数字压力计完成全量程测量作业。校验全程在（20±2）℃、相对湿度≤85%RH的标准无干扰环境下开展，通过规范注液排气、密封接线、阶梯式升降压等标准操作，结合轻敲读数的计量规范，多点位精准检测压力表示值误差，全面核验设备工作性能，保障计量数据合规准确，满足工业生产要求。

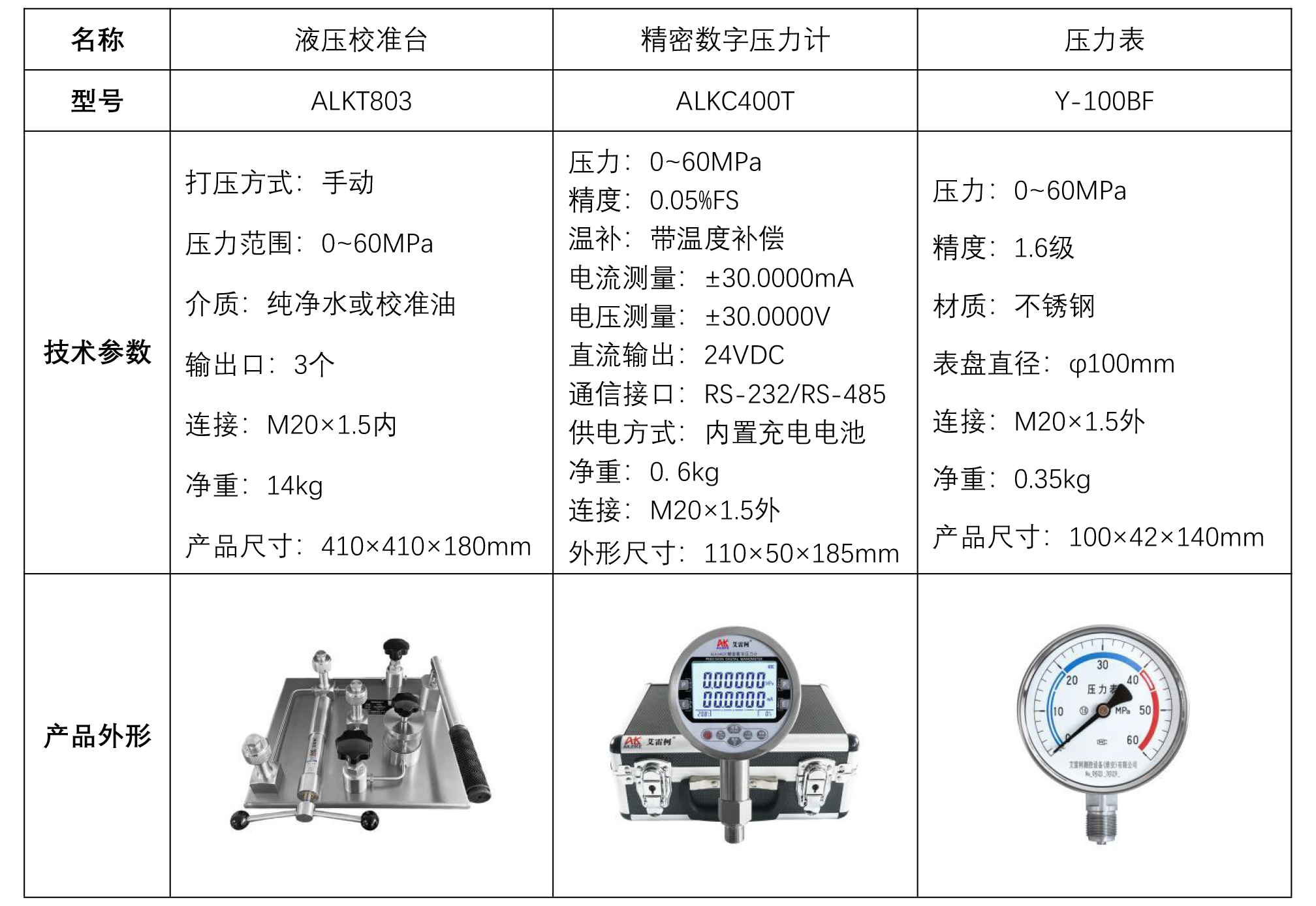

一、校验压力表工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》，适用于弹性元件式一般压力表、压力真空表和真空表的初次检定、后续检定和使用中检查，覆盖工业常用的就地指示型压力测量仪表。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、液压台注液加压导通与工具连接

• 准备好传压介质（纯净水或校准油）。

• 先将ALKT803液压校准台的泄压阀拧下来，将介质注入储液杯内，注入足够的介质（介质不低于三分之二），注液完成后，最后将泄压阀装回拧紧。

• 接着将液压台内多余的气体排出。先将三个输出口堵头拧下来，打开稳压阀、泄压阀、过压截止阀，将微调阀逆时针调至不能调停止，关闭泄压阀。接着使用杠杆加压，使导压液压至三个输出口，多余气体排出后，然后将标准表ALKC400T和被检压力表Y-100BF与ALKT803输出口密封连接。

（二）压力表校验过程

1、升压过程

• 使用ALKT803杠杆进行加压，加压至5~10MPa左右停止，再使用微调顺时针加压至检定点10MPa，待压力稳定、标准表示值不再跳动后查看被检压力表压力值，然后用手指轻轻敲击被检压力表的外壳侧面（严禁敲玻璃、猛敲），观察指针位置，记录敲击稳定后的示值。以敲击后的示值，作为该压力点的实测检定读数，并计算误差。

• 使用微调阀顺时针调至压力值20MPa，待压力稳定，敲击被检压力表，记录数值。

• 调至下一个检定点前，先关闭稳压阀和过压截止阀，使用微调阀顺时针加压至压力值30MPa、40MPa、50MPa、60MPa，查看压力表压力值，并轻敲被检压力表，记录敲击稳定后的示值。

2、减压过程

• 直接使用微调逆时针减压，减压压力值50MPa、40MPa、30MPa、20MPa、10MPa，查看压力表压力值，并轻敲被检压力表，记录敲击稳定后的示值。

3、泄压过程

依次打开泄压阀、稳压阀、过压截止阀，泄压为0，测量结束。

三、注意事项

规范使用

• 校验时需注意，标准表的允差须小于被检表的允差，确保校验结果精准可靠，符合计量规范要求。

• 传压介质需洁净无杂质，以防堵塞管路、损坏液压台与压力表。

• 操作应按照标准流程，ALKT803液压校准台加压减压需缓慢，避免压力冲击。

• 加压至校验点，待标准表数值稳定后记录示值；被检压力表待压力稳定后轻敲表壳，以敲击后示值为准读数，确保记录准确。

• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。

维护与校准周期

• 定期对精密数字压力计ALKC400T进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 液压台长期不用需泄压后保存，倒出储液杯内液体，盖上布罩，以免尘埃进入仪器。

四、结语

本次压力表校验完成了全量程系统化检测，通过梯度升降压测试，全面核验仪表各工况下的示值偏差、线性精度与运行稳定性。本次作业依托艾雷柯液压校准设备与高精度标准仪器，严格遵循标准化计量流程，有效规避各类测量误差，保障检测数据真实精准。系统化校验可精准判定压力表计量性能与工况适配能力，常态化开展该项检测，能够稳定仪表测量精度，为工业工艺调控、承压设备提供可靠数据支撑，切实保障工业生产系统合规、稳定、高效运行。
