如何校验压力表：正压与真空全量程校验操作规范
阅读全文
艾雷柯校验不锈钢压力表正负压全量程操作细则
压力表是工业生产关键的压力监测计量设备，其测量精度决定工艺稳定性与设备的运行，因此需定期开展规范化校验、检测与测量作业。本次作业采用ALKT511微压校准台、ALKC400T精密数字压力计，对不锈钢压力表进行定点校验检定，在合规环境下开展校验工作。校验覆盖正压、负压全量程检定点，严格执行升压、稳压、减压、泄压标准流程，通过轻敲表壳规范读数、精准核算误差，严格恪守计量操作规范，有效排查仪表示值偏差，保障压力表测量数据准确可靠。

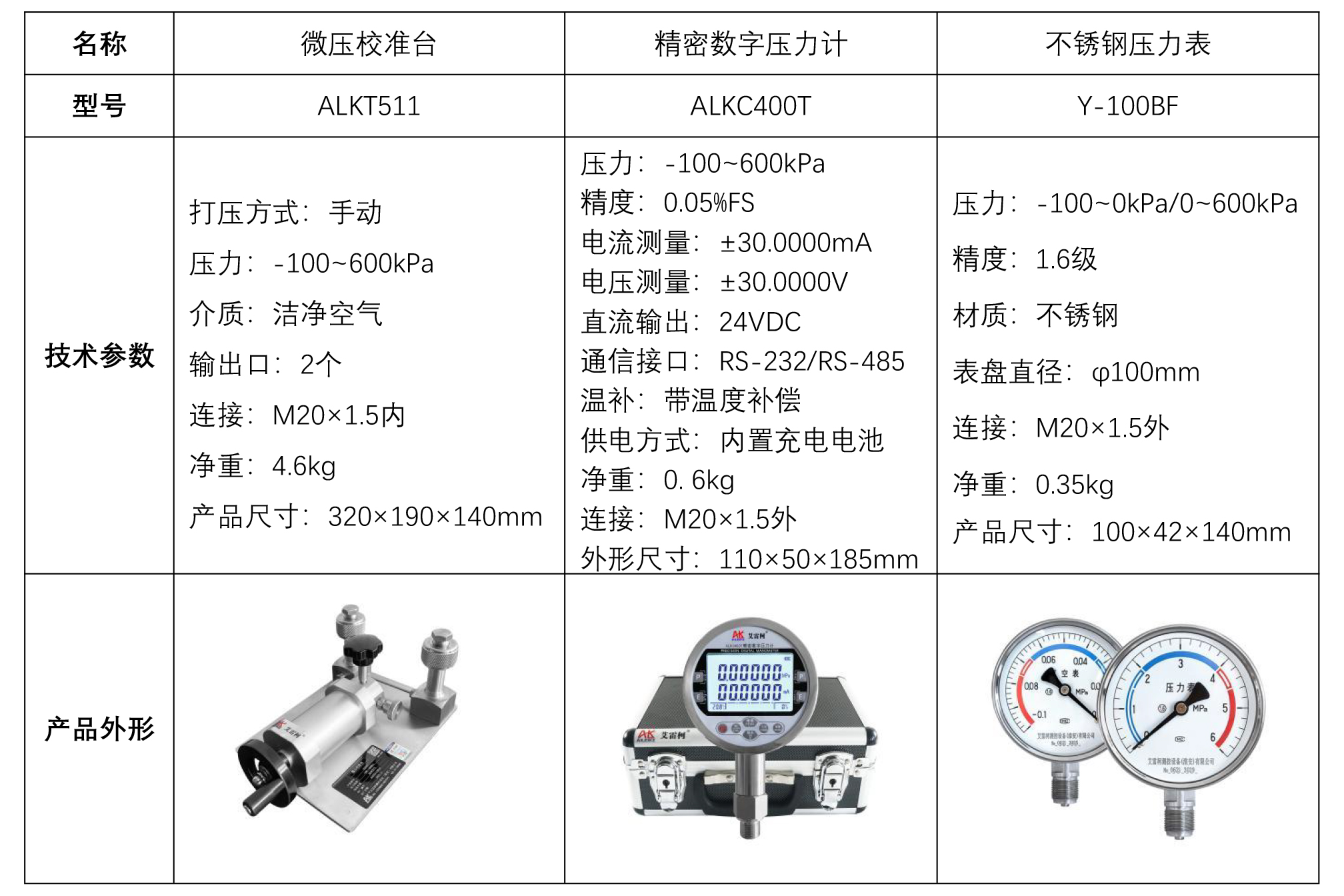

一、校验压力表工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》，适用于弹性元件式一般压力表、压力真空表和真空表的初次检定、后续检定和使用中检查，覆盖工业常用的就地指示型压力测量仪表。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、工具连接
将标准表ALKC400T和被检压力表Y-100BF与ALKT511输出口密封连接。
（二）压力表气压校验过程
1、升压过程
• 先打开ALKT511的稳压阀，再将微调逆时针调至不能调停止，关闭泄压阀。
• 使用微调顺时针旋转加压，加压至检定值150kPa，待压力稳定、标准表示值不再跳动后查看被检压力表压力值，然后用手指轻轻敲击被检压力表的外壳侧面（严禁敲玻璃、猛敲），观察指针位置，记录敲击稳定后的示值。以敲击后的示值，作为该压力点的实测检定读数，并计算误差。
• 同样的操作，用微调顺时针旋转加压至检定点300kPa、450kPa、600kPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。
2、减压过程
• 使用微调慢慢调至检定点450kPa，待压力稳定，敲击被检压力表，记录数值。
• 同样的操作调至检定点300kPa、150kPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
（三）压力表真空校验过程
1、升压过程
• 先取下测量正压的被检表，装上测量负压的被检表，将微调顺时针调至不能调停止，关闭泄压阀。
• 使用微调逆时针旋转加压，加压至检定值-25kPa，待压力稳定，敲击被检压力表，记录数值。
• 同样的操作调至检定点-50kPa、-75kPa、-100kPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。
注意：
• 当微调抽真空，微调调不动时，且未达到检定值，需要二次加压。
• 二次加压步骤：先关闭稳压阀，再打开泄压阀，然后将微调顺时针调至不能调停止，关闭泄压阀，再打开稳压阀，使用微调逆时针调至检定点。
2、减压过程
• 先慢慢打开泄压阀，减压至检定值左右，关闭泄压阀，再使用微调慢慢调至检定点-75kPa，待压力稳定，敲击被检压力表，记录数值。
• 同样的操作调至检定点-50kPa、-25kPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。
3、泄压过程
打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 校验时需注意，标准表的允差须小于被检表的允差，确保校验结果精准可靠，符合计量规范要求。
• 操作应按照标准流程，ALKT511微压校准台加压减压需缓慢，避免压力冲击。
• 加压至校验点，待标准表数值稳定后记录示值；被检压力表待压力稳定后轻敲表壳，以敲击后示值为准读数，确保记录准确。
• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。
维护与校准周期
• 定期对精密数字压力计ALKC400T进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 微压台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。
