压力变送器（HART协议）全量程校验与检测标准化校准实操指南

压力变送器（HART协议）全量程校验与检测标准化校准实操指南

压力变送器（HART协议）是工业自动化系统核心压力测量仪表，其测量精准度与信号稳定性，决定生产工艺精度与设备运行稳定，因此定期开展标准化检测与校验尤为重要。本次校验依托ALKT9603气压校准台、ALKC400E数字压力校验仪、ALK475TREX （中文版）HART手操器，在标准温湿度、无干扰的合规环境下开展作业。通过规范回路接线，对变送器正负压全量程进行升降压检测，完成零点、量程精准校准，核验压力测量数值、4-20mA电流输出及回程误差，有效修正测量偏差，保障工业压力测量数据真实可靠，为生产系统稳定运行提供有力支撑。

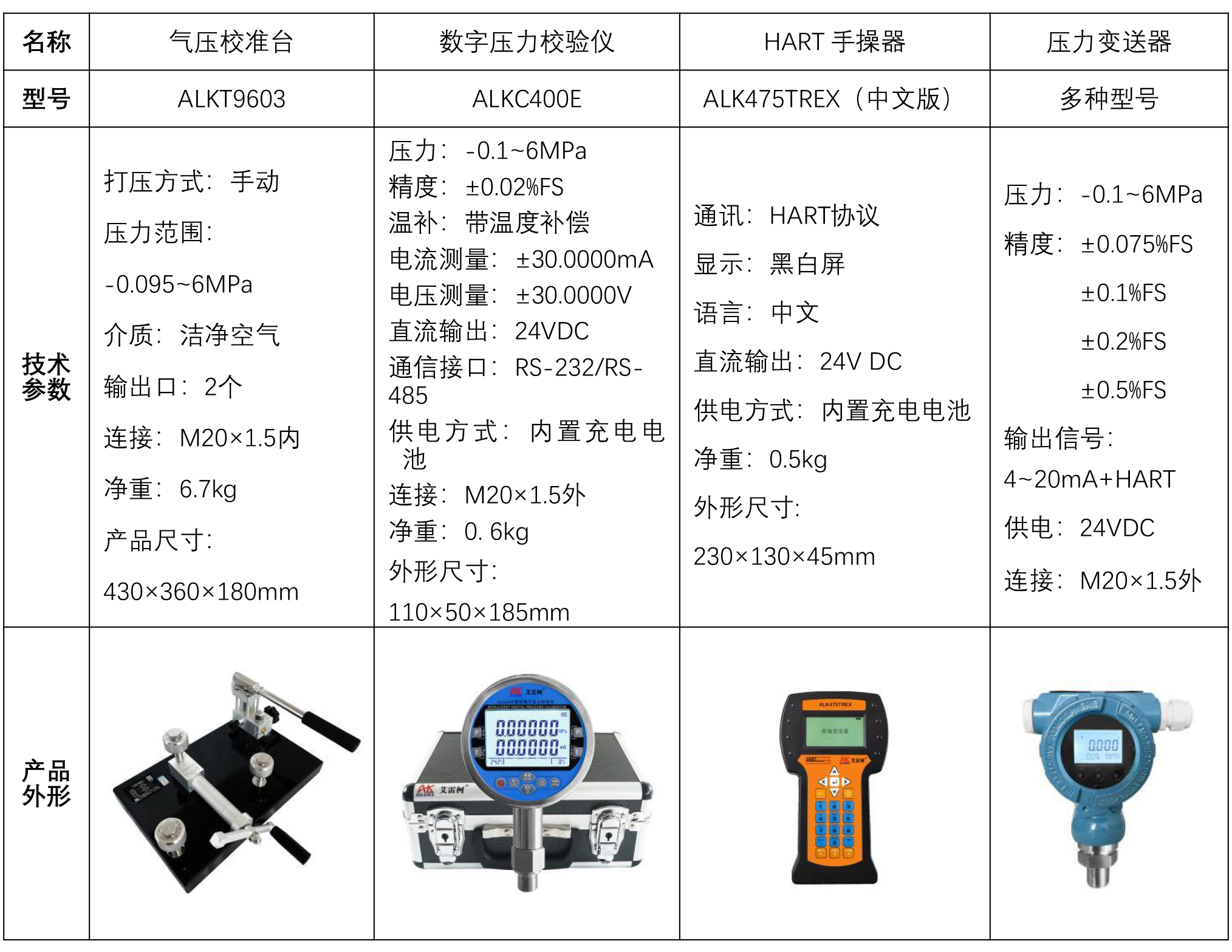

一、校验压力变送器（HART协议）工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。

2、工具连接

• 将压力变送器和数字压力校验仪ALKC400E与ALKT9603输出口密封连接，另外一个用堵头拧紧。

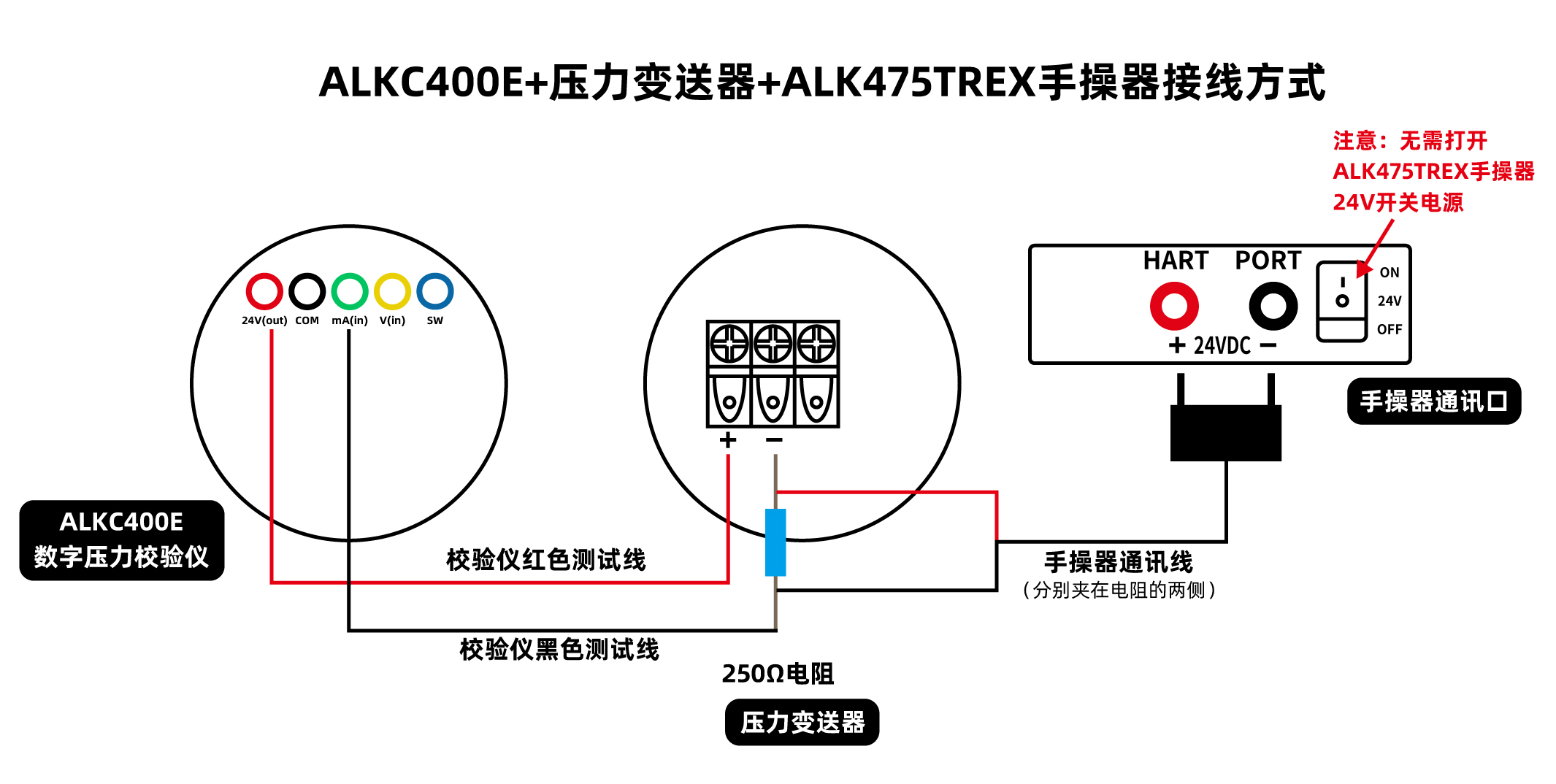

• 接线方式一（数字压力校验仪24V供电）：

（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极

（2）变送器负极连接250Ω电阻

（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧

（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端

（5）完成接线，形成闭合回路

接线图示（一）

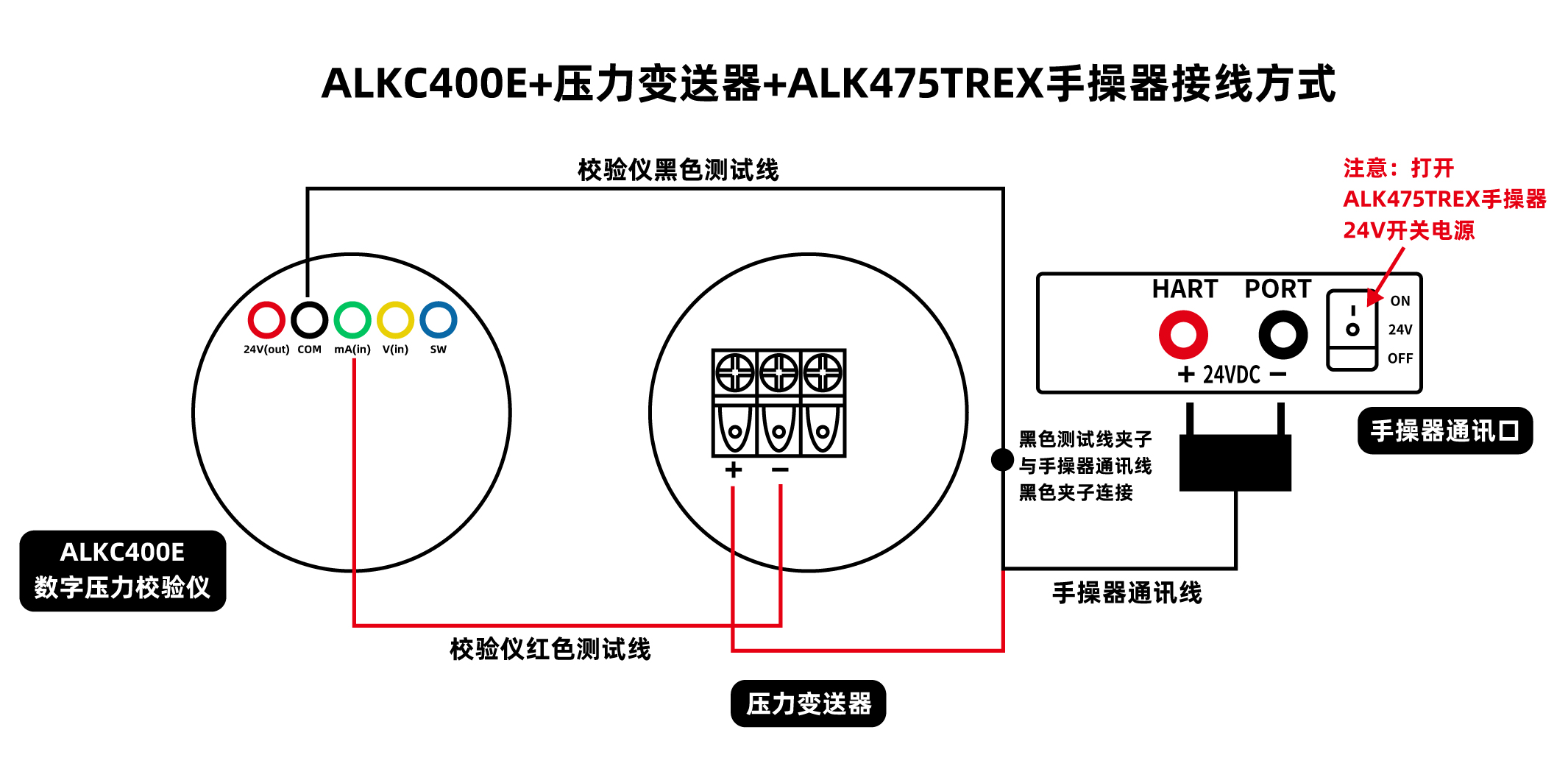

• 接线方式二（ALK475TREX手操器24V供电）：

（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极

（2）黑色测试线接线：一端插入标准表公共端接口

（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起

（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源

接线图示（二）

• 若变送器在当前大气压下显示不为0，标准表测出变送器的电流值4mA有偏差，接着拿出HART手操器校准变送器零点和电流。

3、手操器具体校准步骤

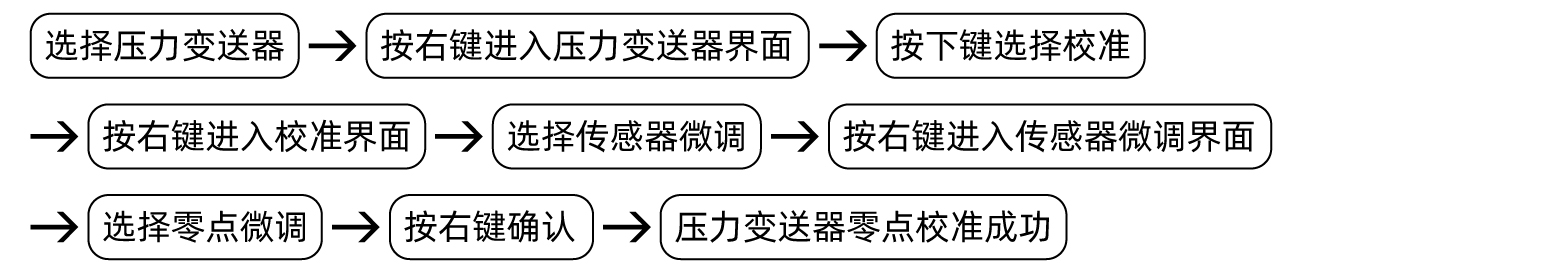

（1）校准变送器零点

打开手操器电源，手操器与压力变送器已通讯成功

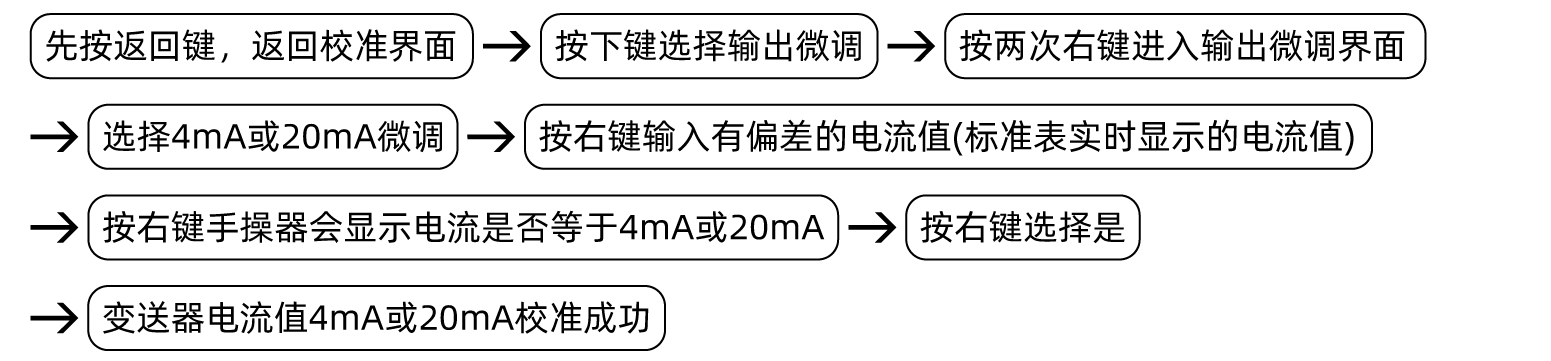

（2）校准压力表测出的变送器电流值4mA或20mA

（二）压力变送器（HART协议）正压校验校准过程

1、升压校准过程

• 先打开ALKT9603的截止阀，接着将正负压切换阀往里推进（请勿带压切换），再将微调逆时针调至合适位置，关闭泄压阀。

• 使用手压杆进行加压，加压至检定点左右停止，再使用微调调至检定点3MPa，变送器测出的压力值与3MPa有偏差，标准表测出压力变送器的电流值12mA也有偏差，拿出手操器校准压力值和电流值。

• 校准变送器压力值：

选择低量程段微调或高量程段微调，变送器测出压力值低于3MPa时选择低量程段微调，压力值高于3MPa时，选择高量程段微调，再按右键，输入压力值3MPa，最后再按右键确认，压力值和电流值同时校准成功。

• 调至下一个检定点前，先关闭截止阀，再使用微调顺时针调至6MPa，电流值应是20mA，有误差时需用手操器校准（同上操作）。

2、减压校准过程

• 先慢慢打开泄压阀，减压至检定点停止，关闭泄压阀，使用微调阀慢慢调至检定点3MPa，标准表测出压力变送器的电流值应是12mA，有偏差，需拿出手操器校准压力值和电流值。

• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。

3、泄压过程

依次打开泄压阀和截止阀，逐步释放管路内压力，泄压为0，测量结束。

（三）压力变送器（HART协议）负压校验校准过程

1、升压校准过程

• 先把正负压切换阀往外拉出（请勿带压切换），再将ALKT9603微调顺时针调至合适位置，关闭泄压阀。

• 若变送器在当前大气压下显示不为0，标准表测出变送器的电流值20mA有偏差，接着拿出HART手操器校准变送器零点和电流。

• 使用手压杆抽真空，抽至检定值左右停止，使用微调慢慢调至检定点-0.06MPa，变送器测出的压力值与-0.06MPa有偏差，标准表测出压力变送器的电流值9.9mA也有偏差，拿出手操器校准压力值和电流值。

• 校准变送器压力值：

选择低量程段微调或高量程段微调，变送器测出压力值低于-0.06MPa时选择低量程段微调，压力值高于-0.06MPa时，选择高量程段微调，再按右键，输入压力值-0.06MPa，最后再按右键确认，压力值和电流值同时校准成功。

• 同样的操作，使用手压杆抽真空，抽至检定值左右停止，使用微调慢慢调至检定点-0.095MPa，电流值应是4mA，有误差时需用手操器校准（同上操作）。

2、减压校准过程

• 慢慢打开泄压阀，泄压至需要校验的压力值左右停止，再关闭泄压阀，使用微调顺时针减压，减至压力值-0.06MPa，标准表测出压力变送器的电流值应是9.9mA，有偏差，需拿出手操器校准压力值和电流值。

• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。

3、泄压过程

打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

三、注意事项

规范使用

• 操作应按照标准流程，ALKT9603气压校准台加压减压需缓慢，避免压力冲击。

• 数字压力校验仪ALKC400E与手操器通讯线接线需明确，严防接反。

• 校验点需待标准表数值稳定后读数，记录实时准确。

• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。

维护与校准周期

• 定期对数字压力校验仪ALKC400E进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 气压台长期不用需泄压后保存，倒出储液杯内液体，盖上布罩，以免尘埃进入仪器。

四、结语

本次通过正压、负压分段升降压实操检测，完成了压力变送器（HART协议）全量程压力测量与参数校准，利用成套校验设备与ALK475TREX手操器修正示值、4-20mA 电流误差，逐项核验回程误差，使仪表各项测量指标符合规范要求。整套标准化操作规范了造压、接线、调校步骤，有效规避压力冲击、接线错接等失误。落实标准仪表年度检定、仪器日常存放养护制度，能够长期维持校验装置自身精度。坚持周期性检测校验，持续稳固工业现场压力测量准确度，以可靠计量数据护航自动化生产平稳运转。
